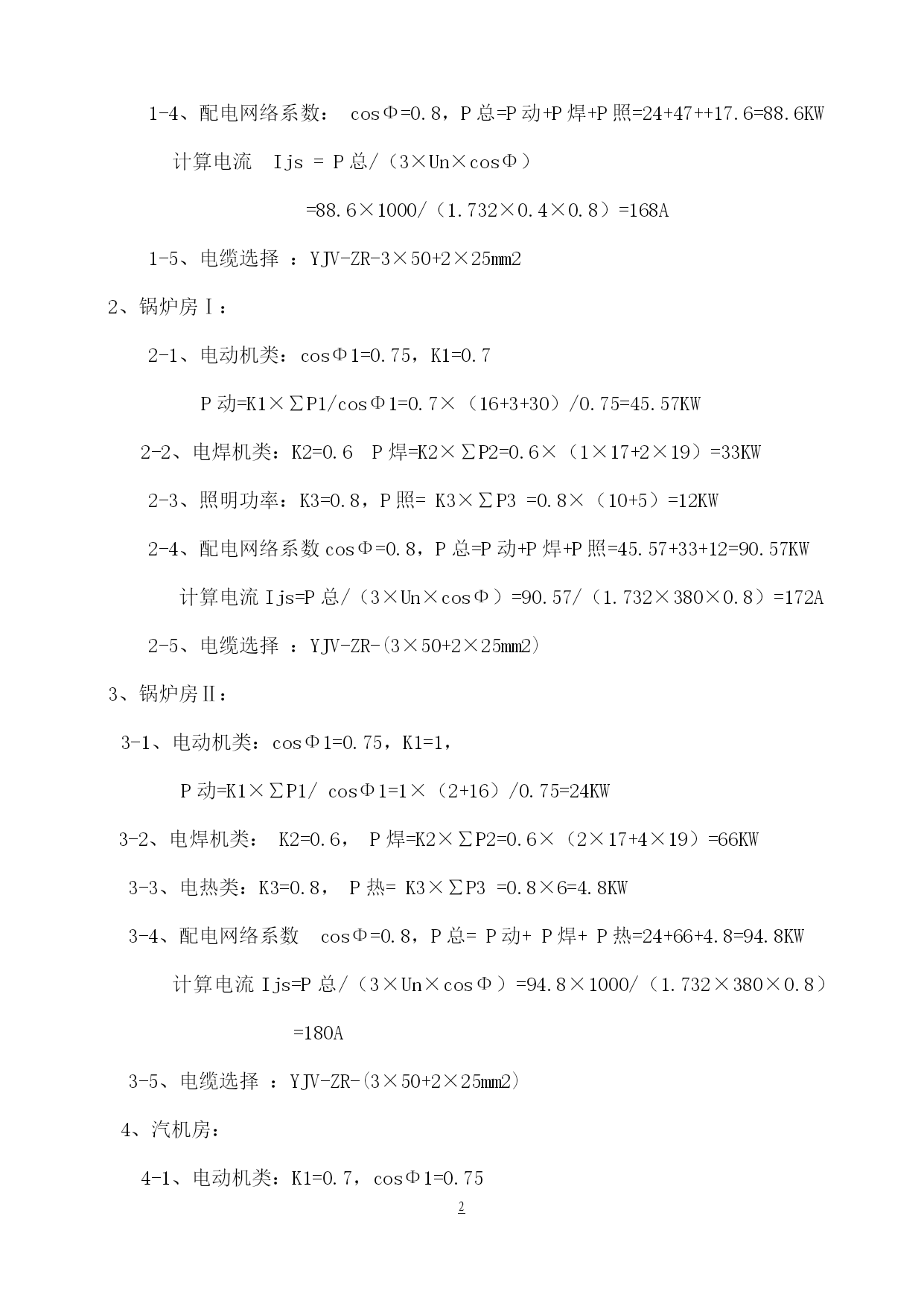

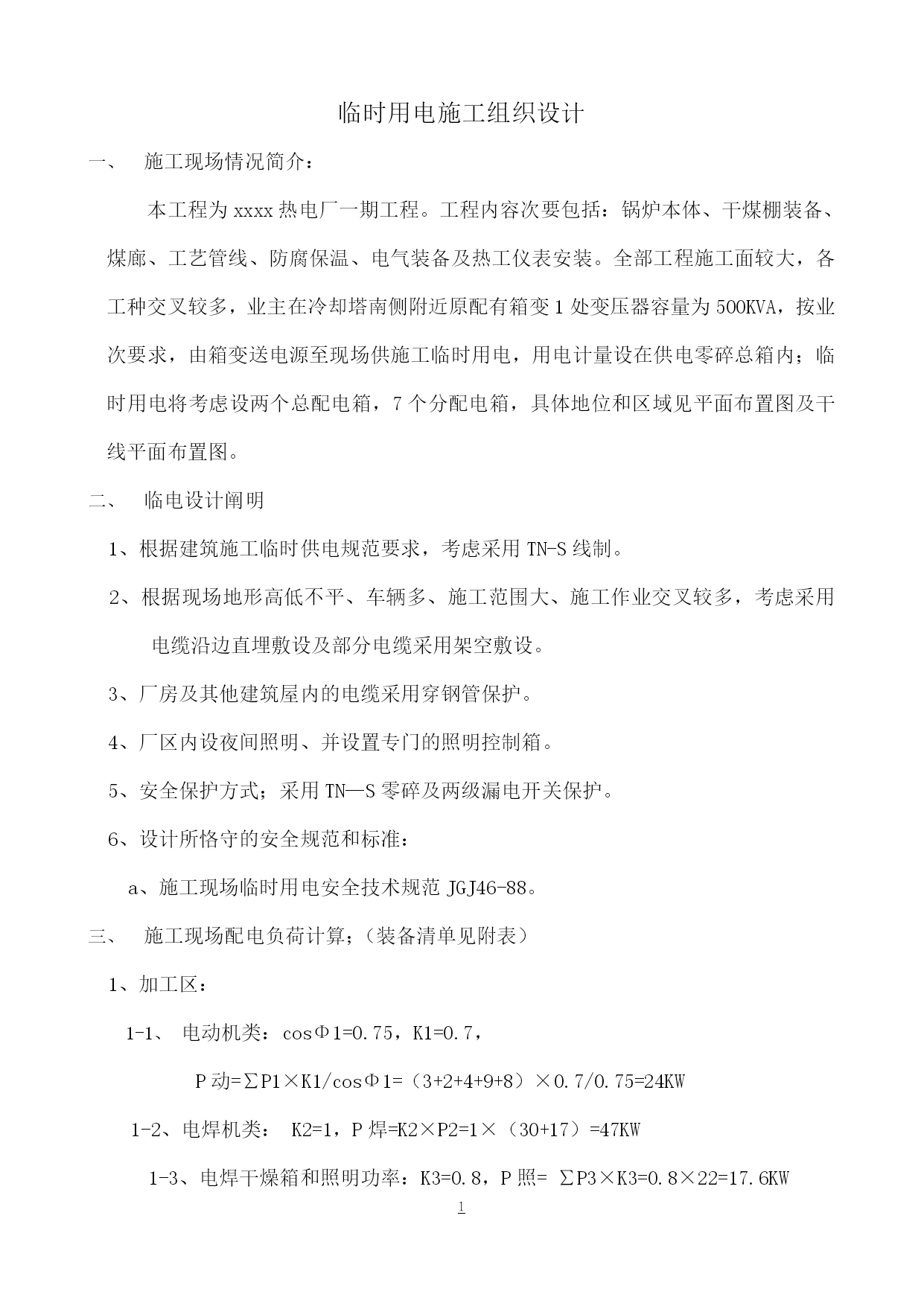

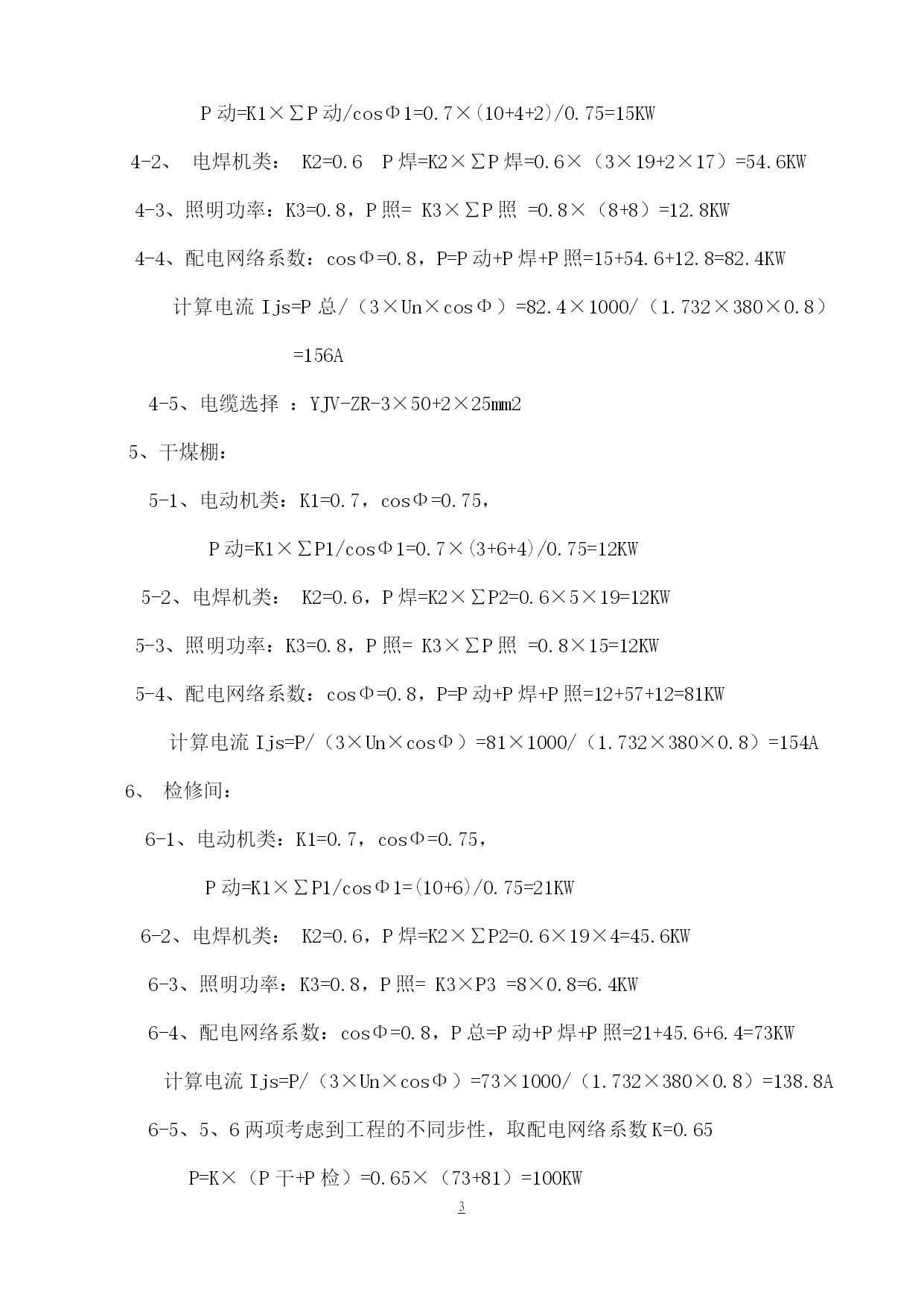

PAGEPAGE15临时用电施工组织设计施工现场情况简介：本工程为xxxx热电厂一期工程。工程内容次要包括：锅炉本体、干煤棚装备、煤廊、工艺管线、防腐保温、电气装备及热工仪表安装。全部工程施工面较大，各工种交叉较多，业主在冷却塔南侧附近原配有箱变1处变压器容量为500KVA，按业次要求，由箱变送电源至现场供施工临时用电，用电计量设在供电零碎总箱内；临时用电将考虑设两个总配电箱，7个分配电箱，具体地位和区域见平面布置图及干线平面布置图。临电设计阐明1、根据建筑施工临时供电规范要求，考虑采用TN-S线制。2、根据现场地形高低不平、车辆多、施工范围大、施工作业交叉较多，考虑采用电缆沿边直埋敷设及部分电缆采用架空敷设。3、厂房及其他建筑屋内的电缆采用穿钢管保护。4、厂区内设夜间照明、并设置专门的照明控制箱。5、安全保护方式；采用TN—S零碎及两级漏电开关保护。6、设计所恪守的安全规范和标准：a、施工现场临时用电安全技术规范JGJ46-88。施工现场配电负荷计算；（装备清单见附表）1、加工区：电动机类：cosΦ1=0.75，K1=0.7，P动=∑P1×K1/cosΦ1=（3+2+4+9+8）×0.7/0.75=24KW1-2、电焊机类：K2=1，P焊=K2×P2=1×（30+17）=47KW1-3、电焊干燥箱和照明功率：K3=0.8，P照=∑P3×K3=0.8×22=17.6KW1-4、配电网络系数：cosΦ=0.8，P总=P动+P焊+P照=24+47++17.6=88.6KW计算电流Ijs=P总/（3×Un×cosΦ）=88.6×1000/（1.732×0.4×0.8）=168A1-5、电缆选择：YJV-ZR-3×50+2×25mm22、锅炉房Ⅰ：2-1、电动机类：cosΦ1=0.75，K1=0.7P动=K1×∑P1/cosΦ1=0.7×（16+3+30）/0.75=45.57KW2-2、电焊机类：K2=0.6P焊=K2×∑P2=0.6×（1×17+2×19）=33KW2-3、照明功率：K3=0.8，P照=K3×∑P3=0.8×（10+5）=12KW2-4、配电网络系数cosΦ=0.8，P总=P动+P焊+P照=45.57+33+12=90.57KW计算电流Ijs=P总/（3×Un×cosΦ）=90.57/（1.732×380×0.8）=172A2-5、电缆选择：YJV-ZR-(3×50+2×25mm2)3、锅炉房Ⅱ：3-1、电动机类：cosΦ1=0.75，K1=1，P动=K1×∑P1/cosΦ1=1×（2+16）/0.75=24KW3-2、电焊机类：K2=0.6，P焊=K2×∑P2=0.6×（2×17+4×19）=66KW3-3、电热类：K3=0.8，P热=K3×∑P3=0.8×6=4.8KW3-4、配电网络系数cosΦ=0.8，P总=P动+P焊+P热=24+66+4.8=94.8KW计算电流Ijs=P总/（3×Un×cosΦ）=94.8×1000/（1.732×380×0.8）=180A3-5、电缆选择：YJV-ZR-(3×50+2×25mm2)4、汽机房：4-1、电动机类：K1=0.7，cosΦ1=0.75P动=K1×∑P动/cosΦ1=0.7×(10+4+2)/0.75=15KW4-2、电焊机类：K2=0.6P焊=K2×∑P焊=0.6×（3×19+2×17）=54.6KW4-3、照明功率：K3=0.8，P照=K3×∑P照=0.8×（8+8）=12.8KW4-4、配电网络系数：cosΦ=0.8，P=P动+P焊+P照=15+54.6+12.8=82.4KW计算电流Ijs=P总/（3×Un×cosΦ）=82.4×1000/（1.732×380×0.8）=156A4-5、电缆选择：YJV-ZR-3×50+2×25mm25、干煤棚：5-1、电动机类：K1=0.7，cosΦ=0.75，P动=K1×∑P1/cosΦ1=0.7×(3+6+4)/0.75=12KW5-2、电焊机类：K2=0.6，P焊=K2×∑P2=0.6×5×19=12KW5-3、照明功率：K3=0.8，P照=K3×∑P照=0.8×15=12KW5-4、配电网络系数：cosΦ=0.8，P=P动+P焊+P照=12+57+12=81KW计算电流Ijs=P/（3×Un×cosΦ）=81×1000/（1.732×380×0.8）=154A检修间：6-1、电动机类：K1=0.7，cosΦ=0.75，P动=K1×∑P1/cosΦ1=(10+6)/0.75=21KW6-2、电焊机类：K2=0.6，P焊=K2×∑P2=0.6×19×4=45.6KW6-3、照明功率
