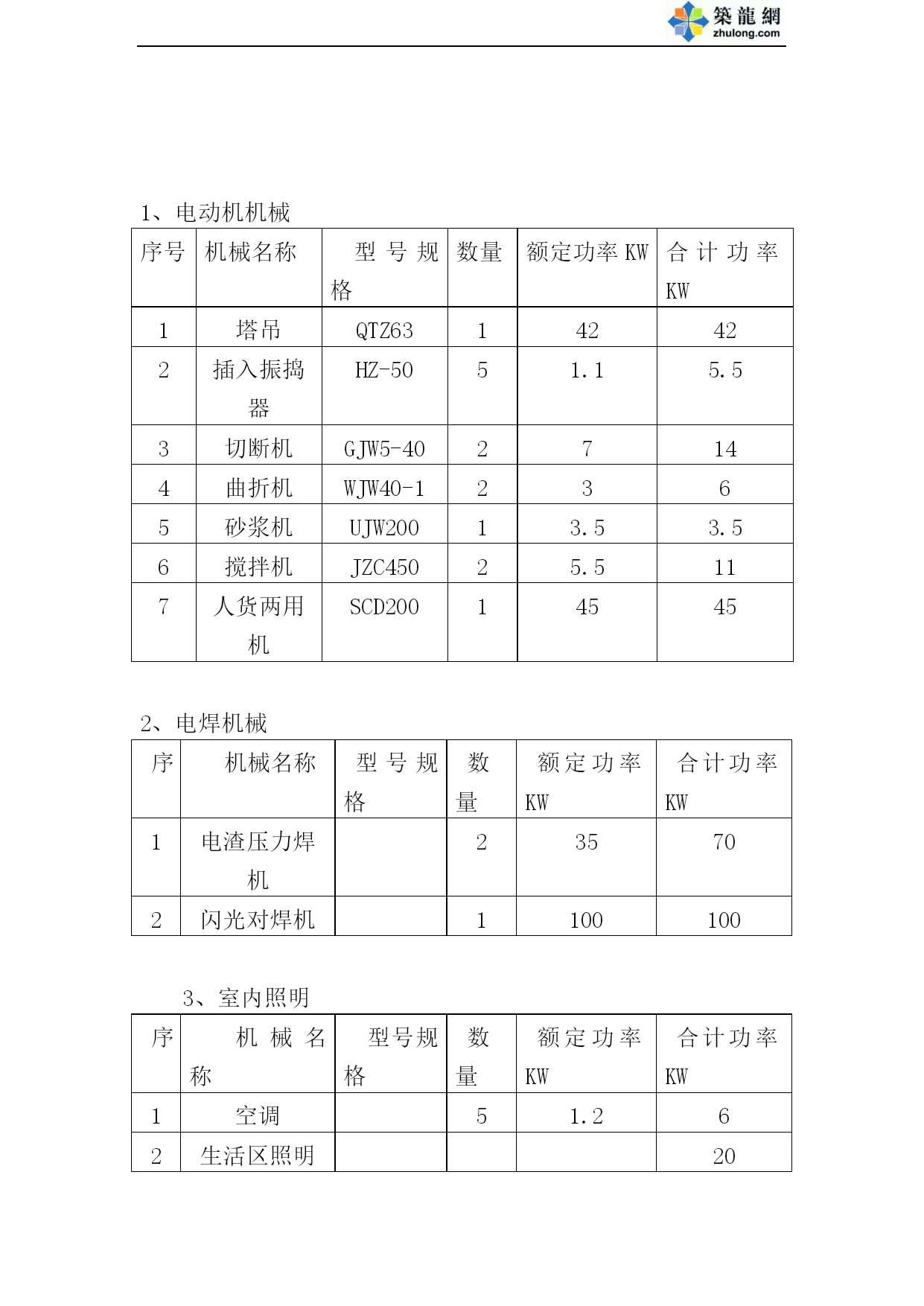

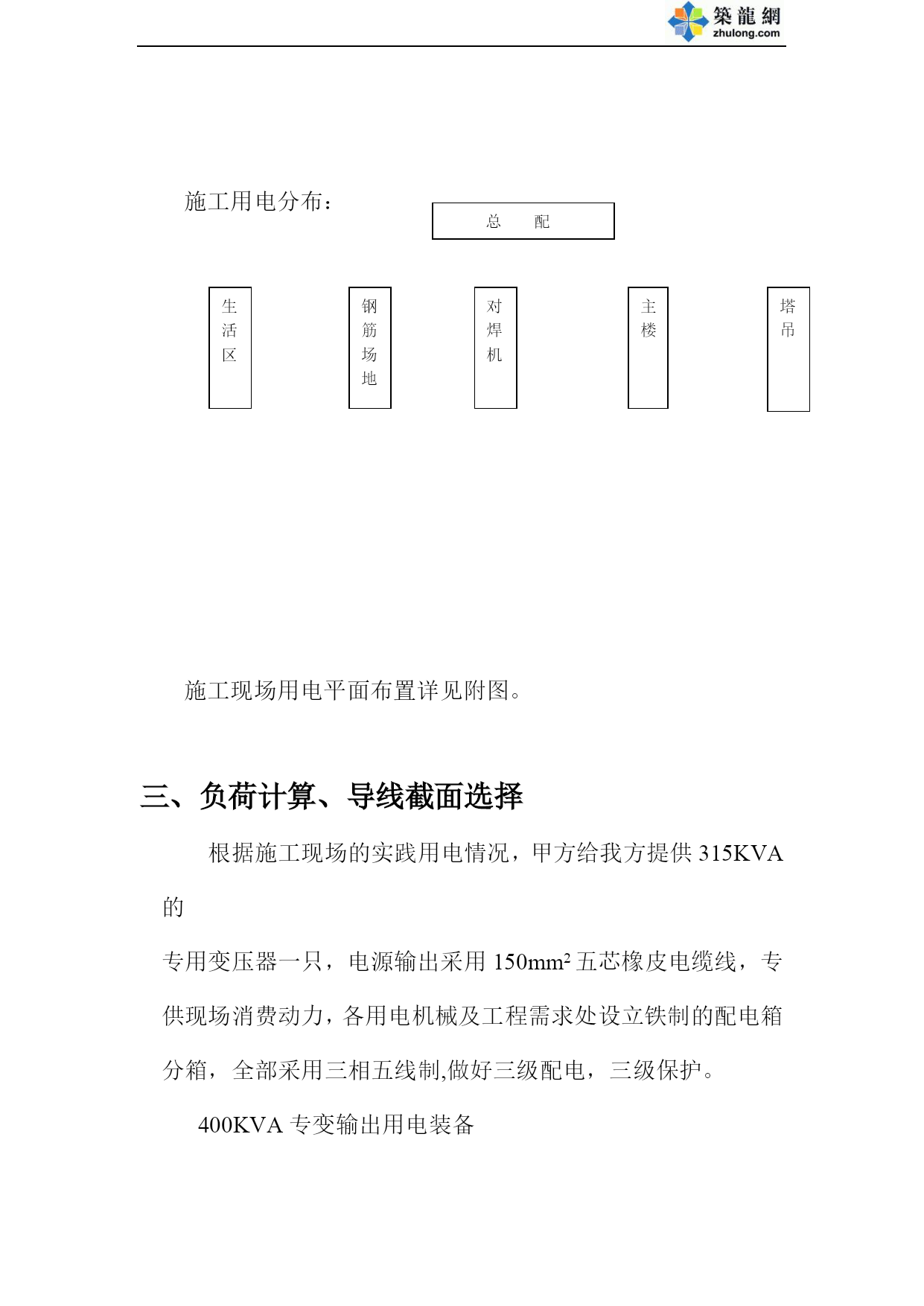

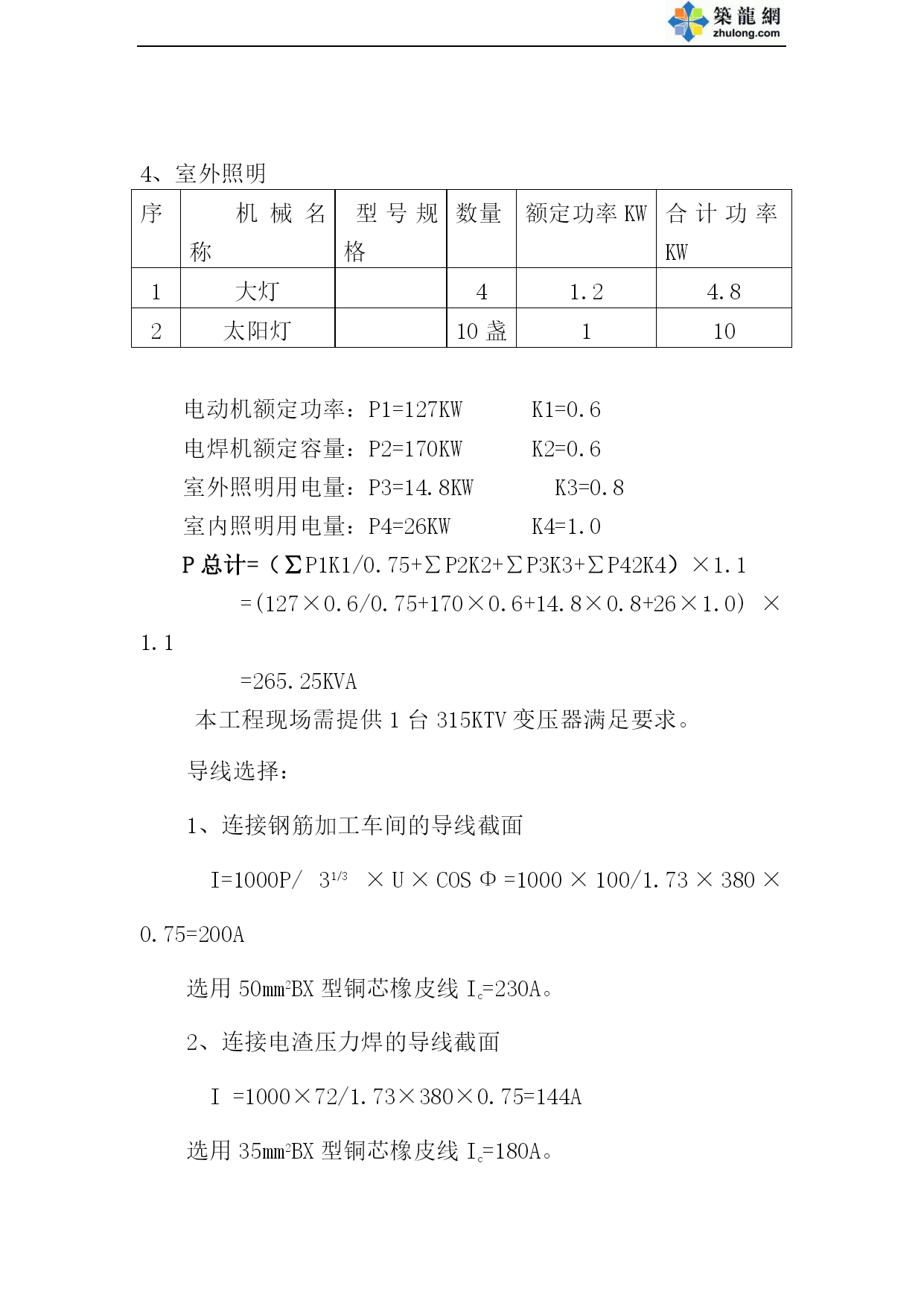

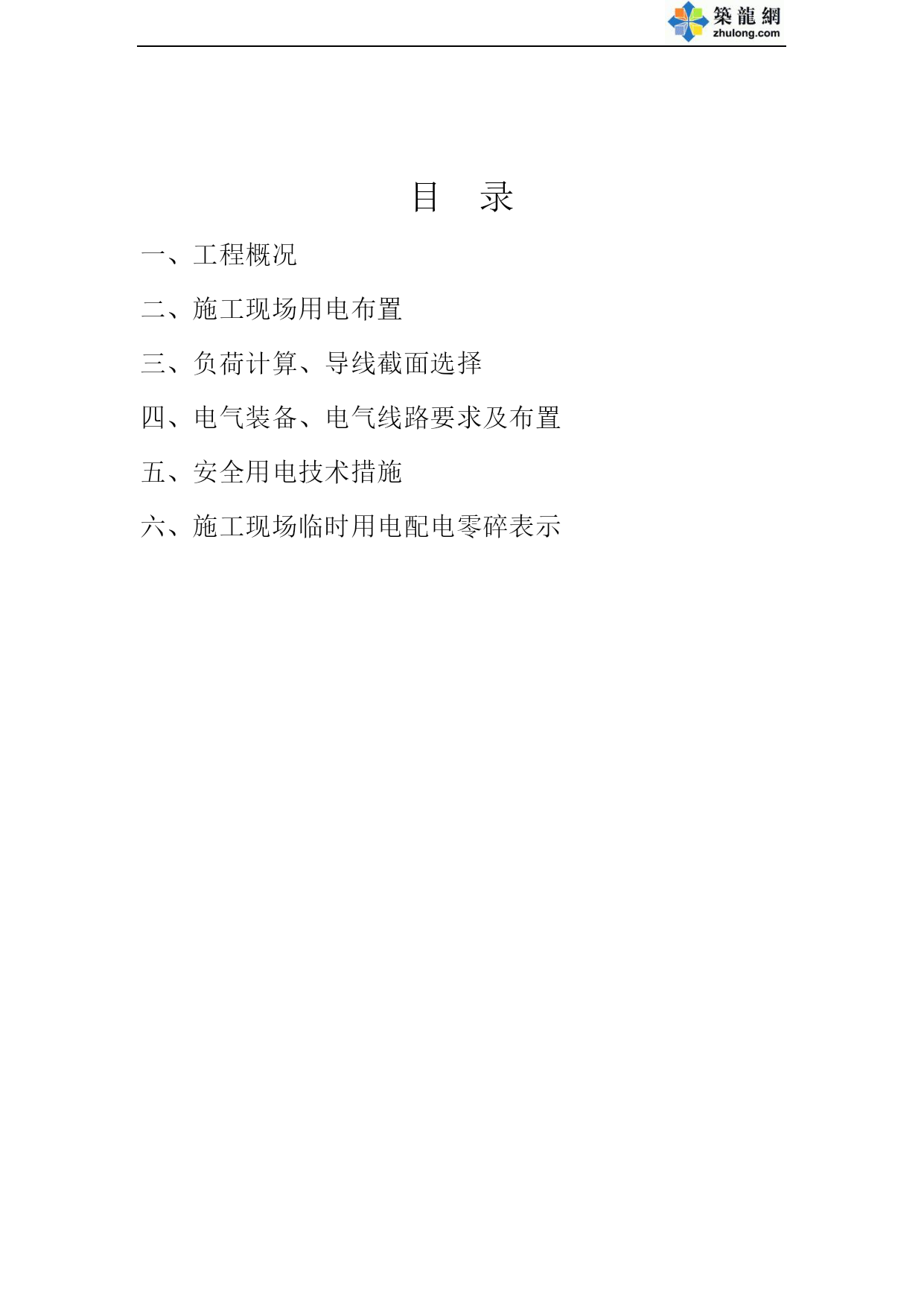

目录一、工程概况二、施工现场用电布置三、负荷计算、导线截面选择四、电气装备、电气线路要求及布置五、安全用电技术措施六、施工现场临时用电配电零碎表示施工现场临时用电专项方案一、工程概况工程名称：监理单位：施工单位：新建工程由酒店主楼和员工宿舍组成；已建工程有水立方洗浴中心，迎宾楼，康乐中心，东楼，锅炉房，沿街商铺组成，主楼地下室5532.2m²，地上建筑面积30911.96m²，员工宿舍建筑面积3327.4m²总建筑面积为39771.56m²。本工程的用电施工组织设计是根据（JGJ59-99）施工现场临时用电安全技术规范编制的。二、施工现场用电布置根据施工现场实践情况，本工程电缆采用沿电缆沟着地埋设，楼层的施工用电每两层布置一个电箱，电缆线从预留洞上去。总配施工用电分布：塔吊生活区钢筋场地对焊机主楼施工现场用电平面布置详见附图。三、负荷计算、导线截面选择根据施工现场的实践用电情况，甲方给我方提供315KVA的专用变压器一只，电源输出采用150mm2五芯橡皮电缆线，专供现场消费动力，各用电机械及工程需求处设立铁制的配电箱分箱，全部采用三相五线制,做好三级配电，三级保护。400KVA专变输出用电装备1、电动机机械序号机械名称型号规格数量额定功率KW合计功率KW1塔吊QTZ63142422插入振捣器HZ-5051.15.53切断机GJW5-4027144曲折机WJW40-12365砂浆机UJW20013.53.56搅拌机JZC45025.5117人货两用机SCD200145452、电焊机械序机械名称型号规格数量额定功率KW合计功率KW1电渣压力焊机235702闪光对焊机11001003、室内照明序机械名称型号规格数量额定功率KW合计功率KW1空调51.262生活区照明204、室外照明序机械名称型号规格数量额定功率KW合计功率KW1大灯41.24.82太阳灯10盏110电动机额定功率：P1=127KWK1=0.6电焊机额定容量：P2=170KWK2=0.6室外照明用电量：P3=14.8KWK3=0.8室内照明用电量：P4=26KWK4=1.0P总计=（∑P1K1/0.75+∑P2K2+∑P3K3+∑P42K4）×1.1=(127×0.6/0.75+170×0.6+14.8×0.8+26×1.0)×1.1=265.25KVA本工程现场需提供1台315KTV变压器满足要求。导线选择：1、连接钢筋加工车间的导线截面I=1000P/31/3×U×COSΦ=1000×100/1.73×380×0.75=200A选用50mm2BX型铜芯橡皮线Ic=230A。2、连接电渣压力焊的导线截面I=1000×72/1.73×380×0.75=144A选用35mm2BX型铜芯橡皮线Ic=180A。3、连接木工车间导线截面I=1000×18/1.73×380×0.75=36A选用25mm2BX型铜芯橡皮线Ic=145A。4、连接生活区的导线截面I=1000×22/1.73×380×0.75=44A选用25mm2BX型铜芯橡皮线Ic=145A。5、总干线断面I=1000×218.5/1.73×380×0.75=437A选用150mm2BX型铜芯橡皮线Ic=470A。四、电气装备、电气线路要求及布置1、线路的材质要求由于本工程为创“标化”现场，根据建设部JGJ59-99安全检查标准要求，配电线路中的主杆线和主杆线必须运用五芯电缆线，五芯各线的色标分别是相线A、B、C，颜色分别为黄色、绿色、红色，工作零线为蓝色，PE线为保护零线为黄绿双色线，保护零线绝不允许作相线或工作零线之用，不准接开关、保险盒。2、（1）配电开关箱的材质采用1.5mm厚的铁板制造，配电箱内的电器安装在非木质的绝缘电器安装板上，然后紧固在箱体内。（2）配电箱、开关箱电器安装要求：a、总配电箱总配电箱装设总隔离开关和分路隔离开关总熔断器和分路熔断器和漏电保护器。b、分配电箱分配电箱中，动力与照明应分箱设置。分配电箱应装总隔离开关和分路隔离开关总熔断器和分路熔断器，各分路必须安装漏电保护器。c、开关箱分路隔离开关前端均应装瓷插式熔断器，分路隔离开关须安装AB62型或AB64型或AB68型单相漏电保护器。照明分电箱：为使照明线路检修时，不影响动力线路正常工作，故在电箱中设总隔开关及三相三路的分路隔离开关，其漏电动作电流安装在分配电箱为50mA，安装在开关箱为30mA以下。五、安全用电技术措施贯彻以“预防为主，安全第一”的方针，做好电气安全工作，现场电工必须做到“装得安全，拆得彻底，修得及时，用得正确”，严禁乱
