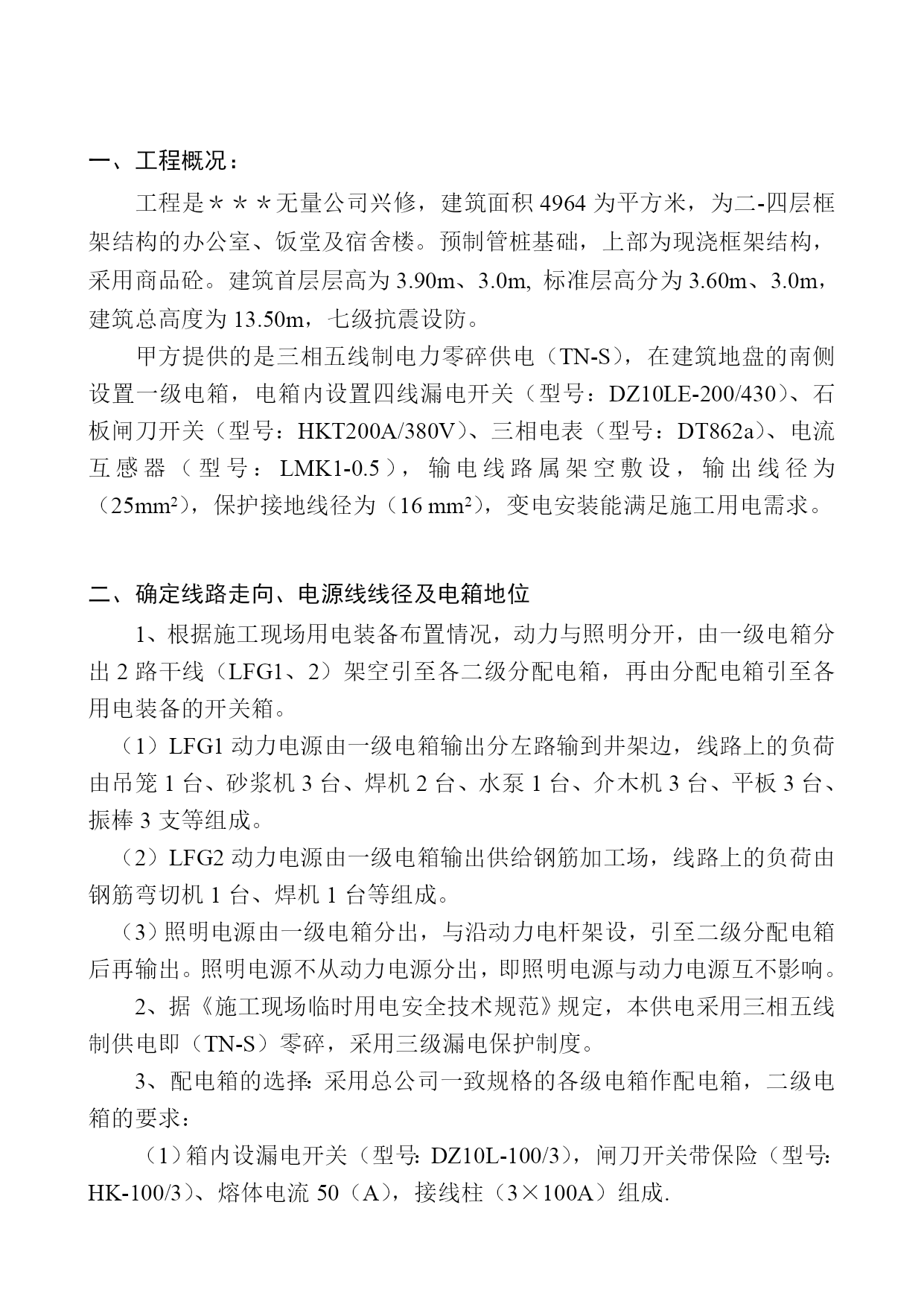

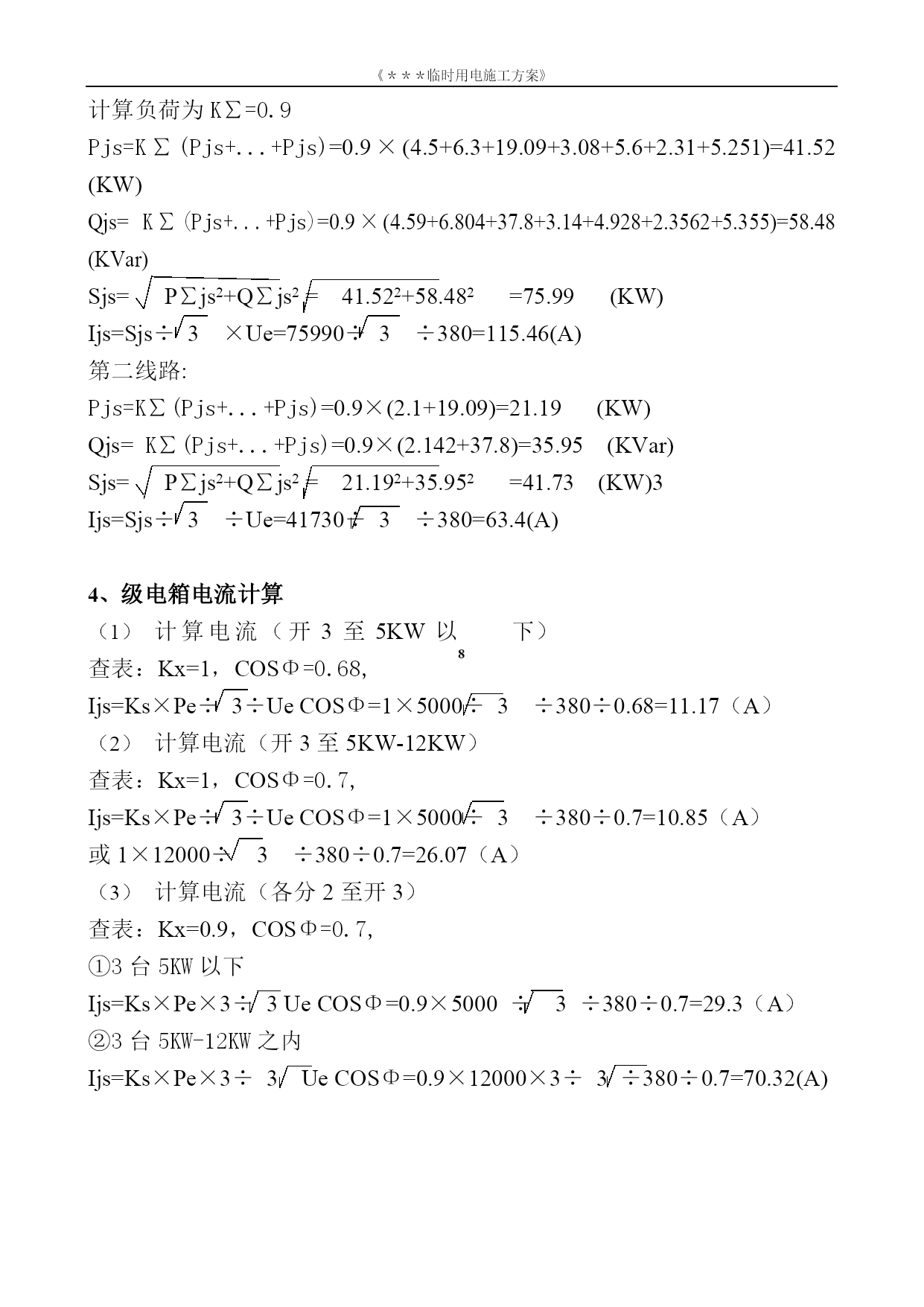

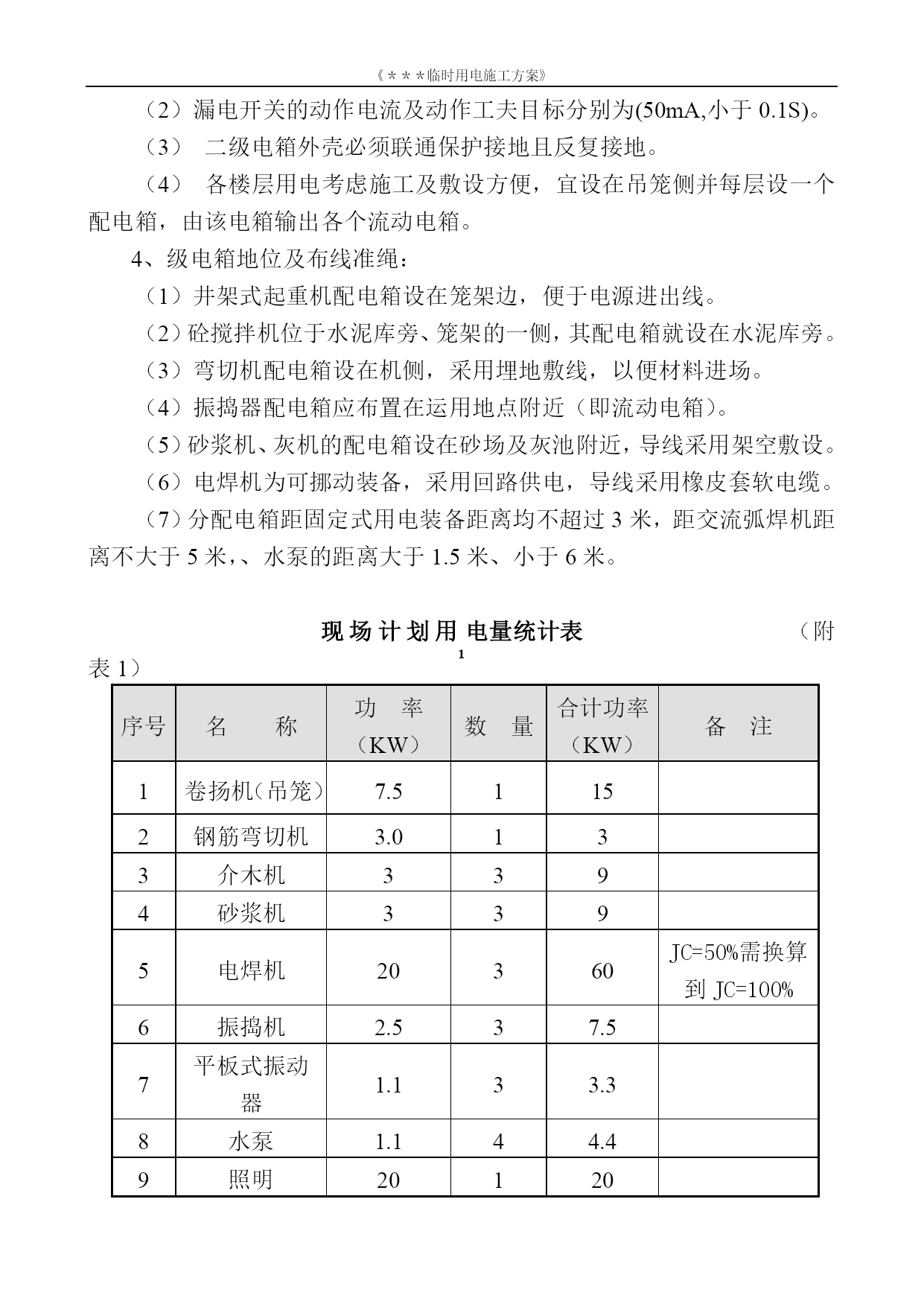

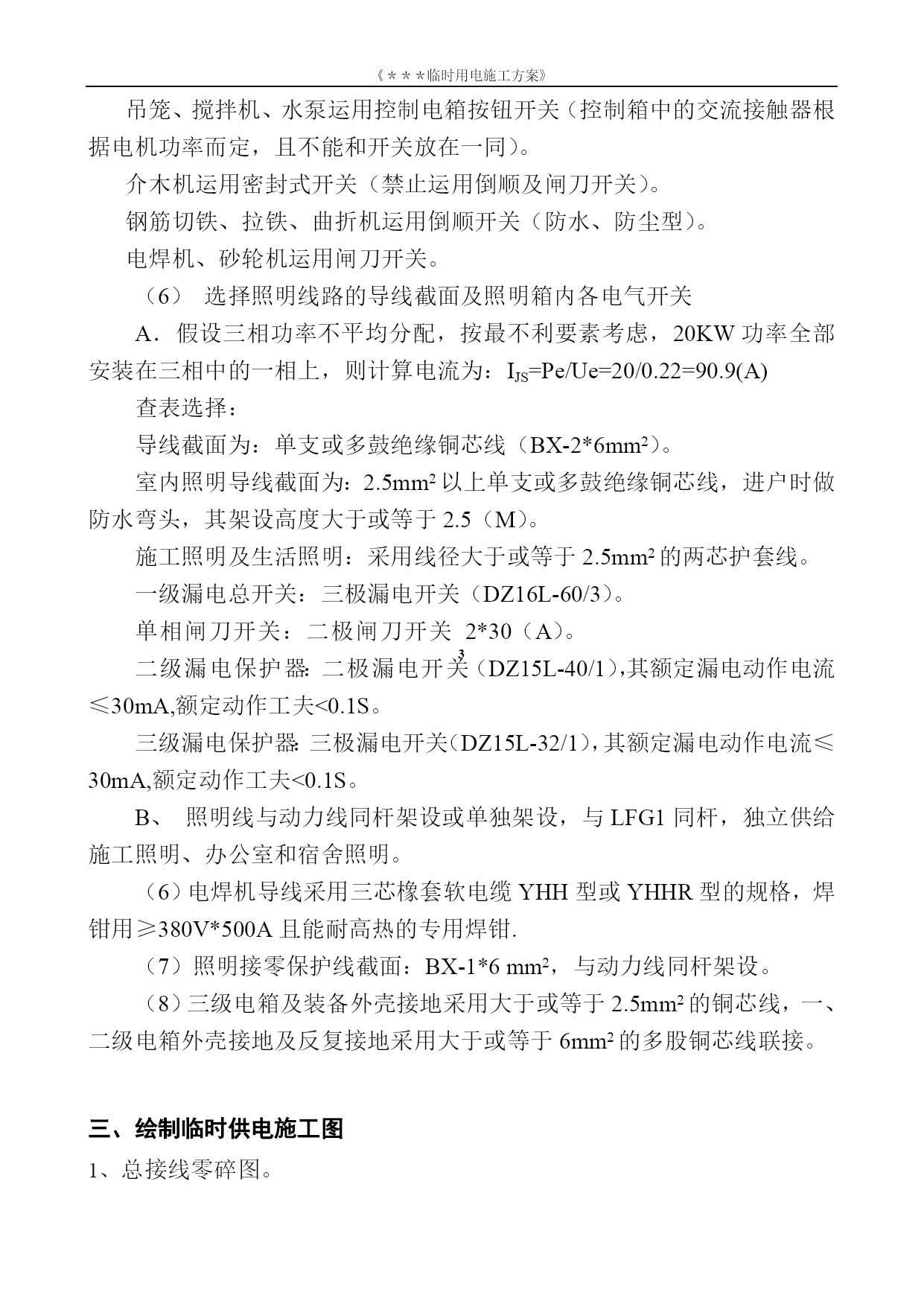

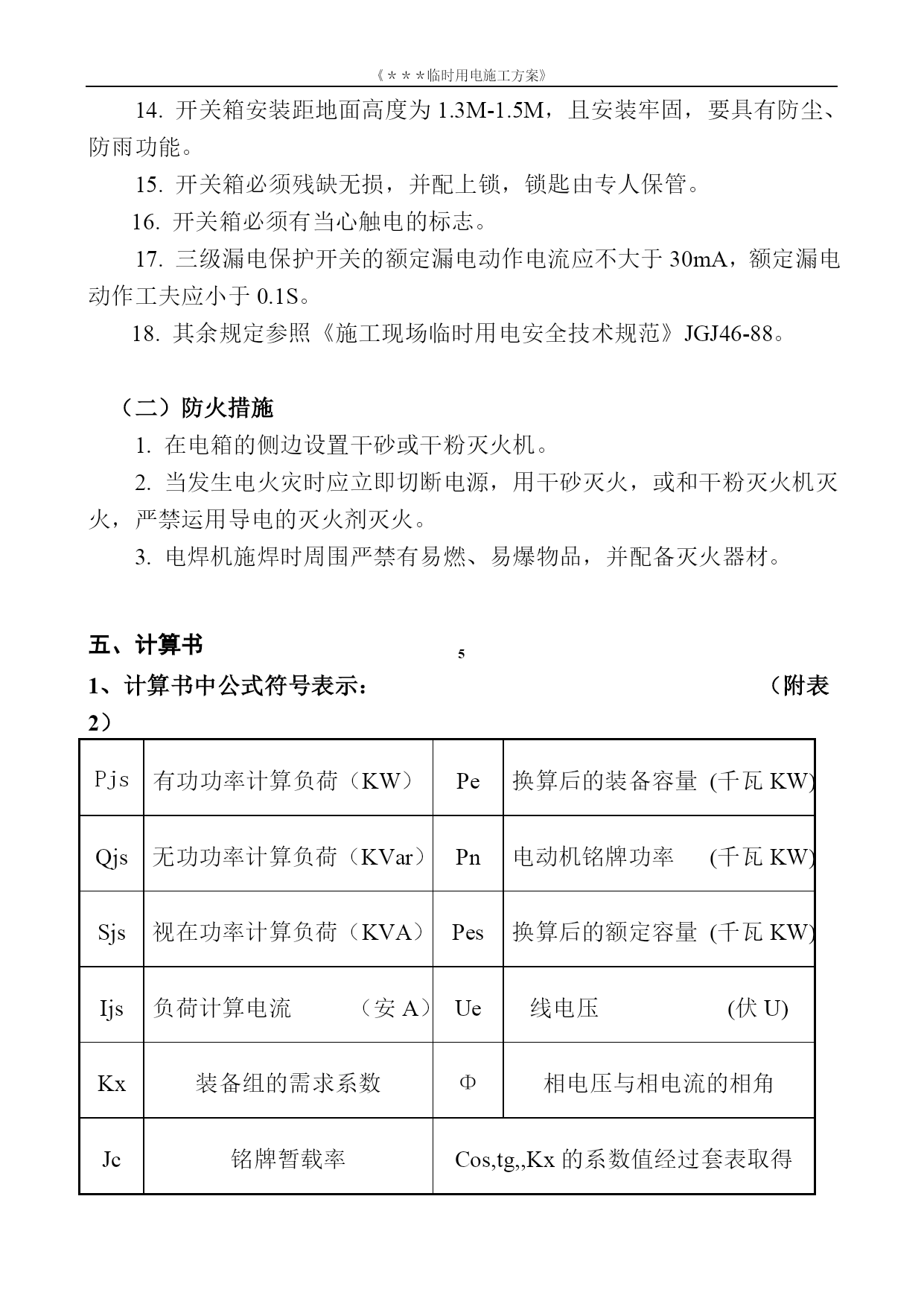

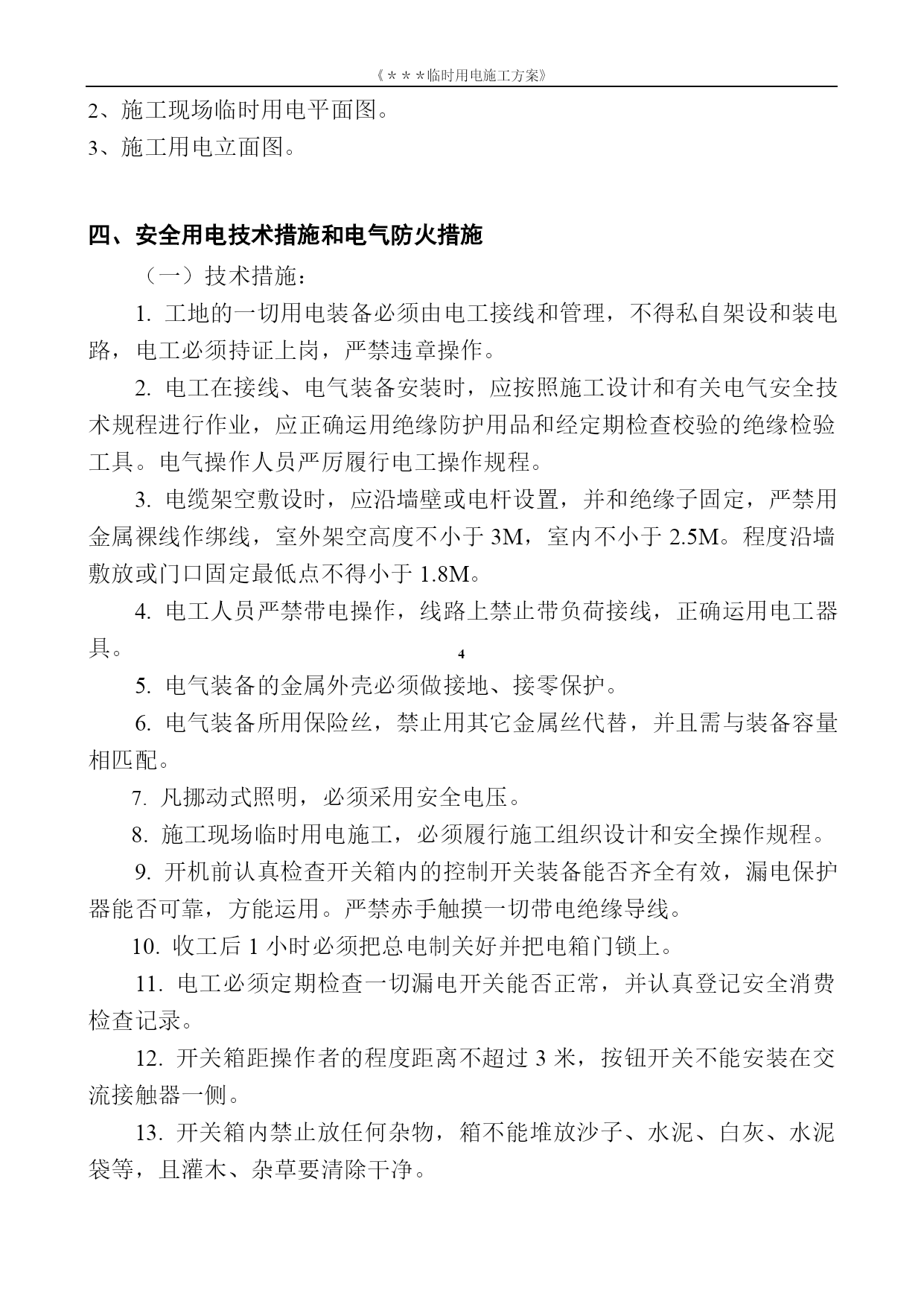

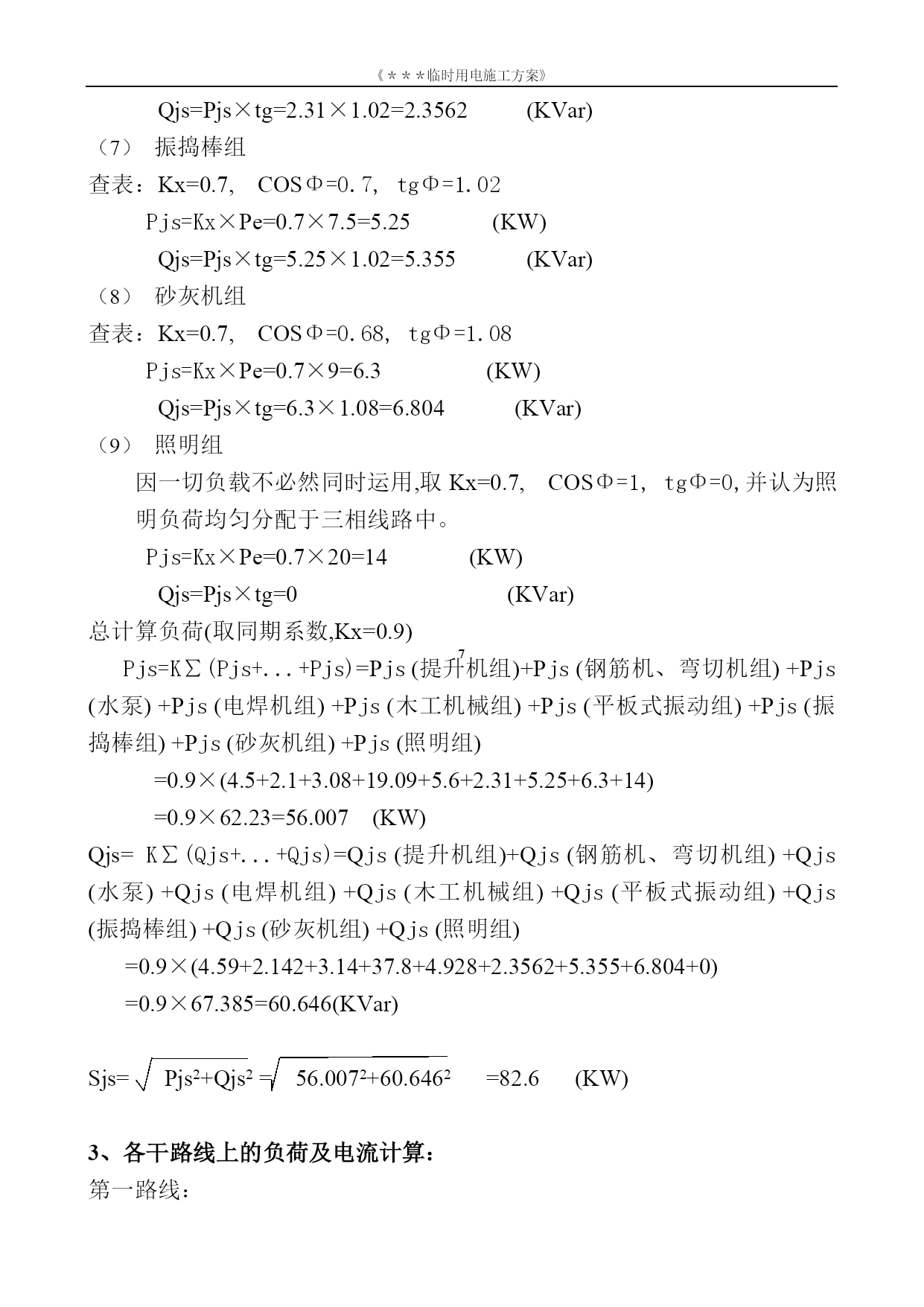

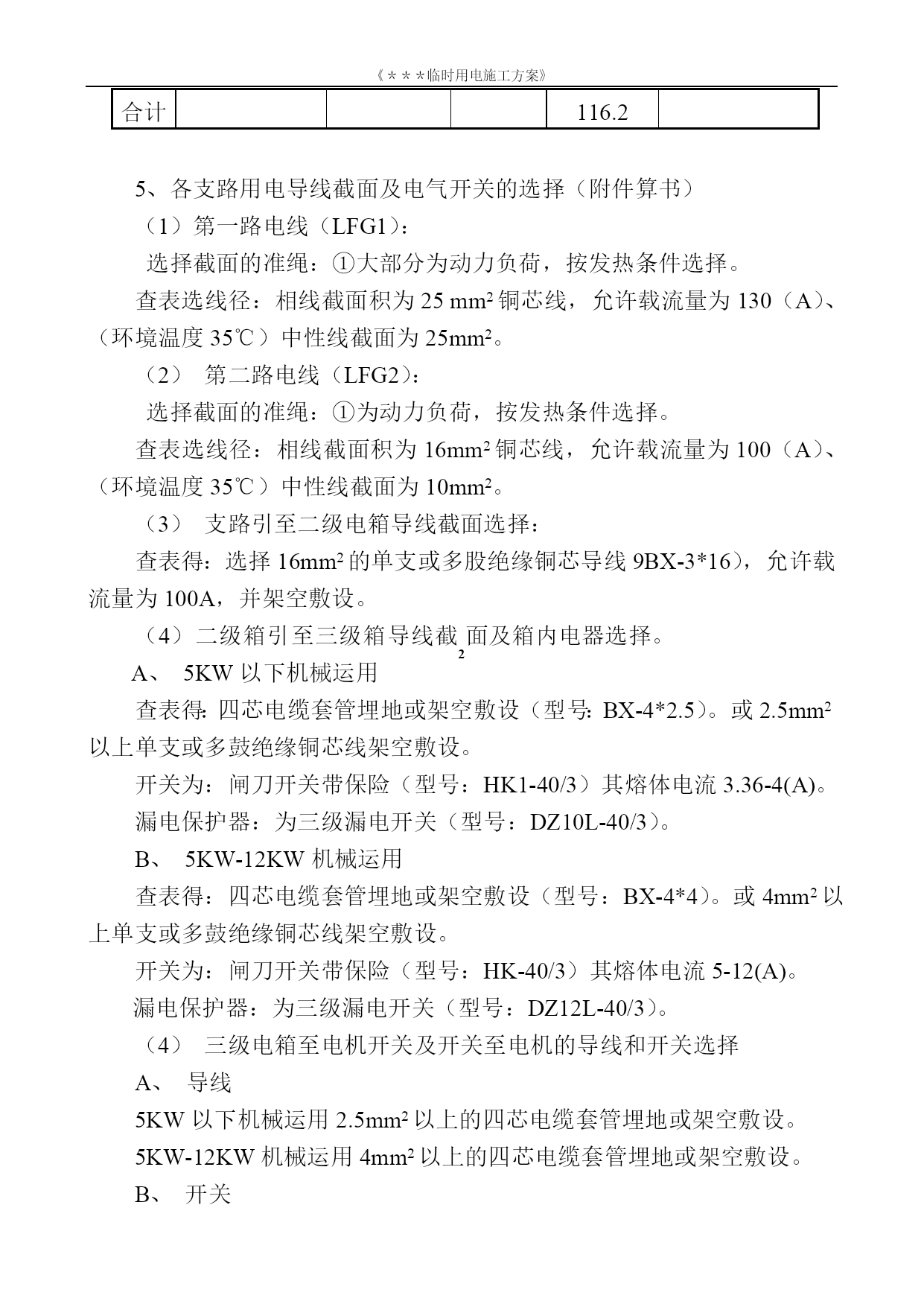

《＊＊＊临时用电施工方案》PAGEPAGE9一、工程概况：工程是＊＊＊无量公司兴修，建筑面积4964为平方米，为二-四层框架结构的办公室、饭堂及宿舍楼。预制管桩基础，上部为现浇框架结构，采用商品砼。建筑首层层高为3.90m、3.0m,标准层高分为3.60m、3.0m，建筑总高度为13.50m，七级抗震设防。甲方提供的是三相五线制电力零碎供电（TN-S），在建筑地盘的南侧设置一级电箱，电箱内设置四线漏电开关（型号：DZ10LE-200/430）、石板闸刀开关（型号：HKT200A/380V）、三相电表（型号：DT862a）、电流互感器（型号：LMK1-0.5），输电线路属架空敷设，输出线径为（25mm2），保护接地线径为（16mm2），变电安装能满足施工用电需求。二、确定线路走向、电源线线径及电箱地位1、根据施工现场用电装备布置情况，动力与照明分开，由一级电箱分出2路干线（LFG1、2）架空引至各二级分配电箱，再由分配电箱引至各用电装备的开关箱。（1）LFG1动力电源由一级电箱输出分左路输到井架边，线路上的负荷由吊笼1台、砂浆机3台、焊机2台、水泵1台、介木机3台、平板3台、振棒3支等组成。（2）LFG2动力电源由一级电箱输出供给钢筋加工场，线路上的负荷由钢筋弯切机1台、焊机1台等组成。（3）照明电源由一级电箱分出，与沿动力电杆架设，引至二级分配电箱后再输出。照明电源不从动力电源分出，即照明电源与动力电源互不影响。2、据《施工现场临时用电安全技术规范》规定，本供电采用三相五线制供电即（TN-S）零碎，采用三级漏电保护制度。3、配电箱的选择：采用总公司一致规格的各级电箱作配电箱，二级电箱的要求：（1）箱内设漏电开关（型号：DZ10L-100/3），闸刀开关带保险（型号：HK-100/3）、熔体电流50（A），接线柱（3×100A）组成.（2）漏电开关的动作电流及动作工夫目标分别为(50mA,小于0.1S)。（3）二级电箱外壳必须联通保护接地且反复接地。（4）各楼层用电考虑施工及敷设方便，宜设在吊笼侧并每层设一个配电箱，由该电箱输出各个流动电箱。4、级电箱地位及布线准绳：（1）井架式起重机配电箱设在笼架边，便于电源进出线。（2）砼搅拌机位于水泥库旁、笼架的一侧，其配电箱就设在水泥库旁。（3）弯切机配电箱设在机侧，采用埋地敷线，以便材料进场。（4）振捣器配电箱应布置在运用地点附近（即流动电箱）。（5）砂浆机、灰机的配电箱设在砂场及灰池附近，导线采用架空敷设。（6）电焊机为可挪动装备，采用回路供电，导线采用橡皮套软电缆。（7）分配电箱距固定式用电装备距离均不超过3米，距交流弧焊机距离不大于5米，、水泵的距离大于1.5米、小于6米。现场计划用电量统计表（附表1）序号名称功率（KW）数量合计功率（KW）备注1卷扬机（吊笼）7.51152钢筋弯切机3.0133介木机3394砂浆机3395电焊机20360JC=50%需换算到JC=100%6振捣机2.537.57平板式振动器1.133.38水泵1.144.49照明20120合计116.25、各支路用电导线截面及电气开关的选择（附件算书）（1）第一路电线（LFG1）：选择截面的准绳：①大部分为动力负荷，按发热条件选择。查表选线径：相线截面积为25mm2铜芯线，允许载流量为130（A）、（环境温度35℃）中性线截面为25mm2。（2）第二路电线（LFG2）：选择截面的准绳：①为动力负荷，按发热条件选择。查表选线径：相线截面积为16mm2铜芯线，允许载流量为100（A）、（环境温度35℃）中性线截面为10mm2。（3）支路引至二级电箱导线截面选择：查表得：选择16mm2的单支或多股绝缘铜芯导线9BX-3*16），允许载流量为100A，并架空敷设。（4）二级箱引至三级箱导线截面及箱内电器选择。A、5KW以下机械运用查表得：四芯电缆套管埋地或架空敷设（型号：BX-4*2.5）。或2.5mm2以上单支或多鼓绝缘铜芯线架空敷设。开关为：闸刀开关带保险（型号：HK1-40/3）其熔体电流3.36-4(A)。漏电保护器：为三级漏电开关（型号：DZ10L-40/3）。B、5KW-12KW机械运用查表得：四芯电缆套管埋地或架空敷设（型号：BX-4*4）。或4mm2以上单支或多鼓绝缘铜芯线架空敷设。开关为：闸刀开关带保险（型号：HK-40/3）其熔体电流5-12(A)。漏电保护器：为三级漏电开关（型号：DZ12L-40/3）。（4）三级电箱至电机开关及开关至电机的导线和开关选择A、导线5KW以下机械运用2.5mm2以上的四芯电缆套管埋地或架空敷设。5KW-12KW机械运用4mm2以上的四芯电缆套管埋
