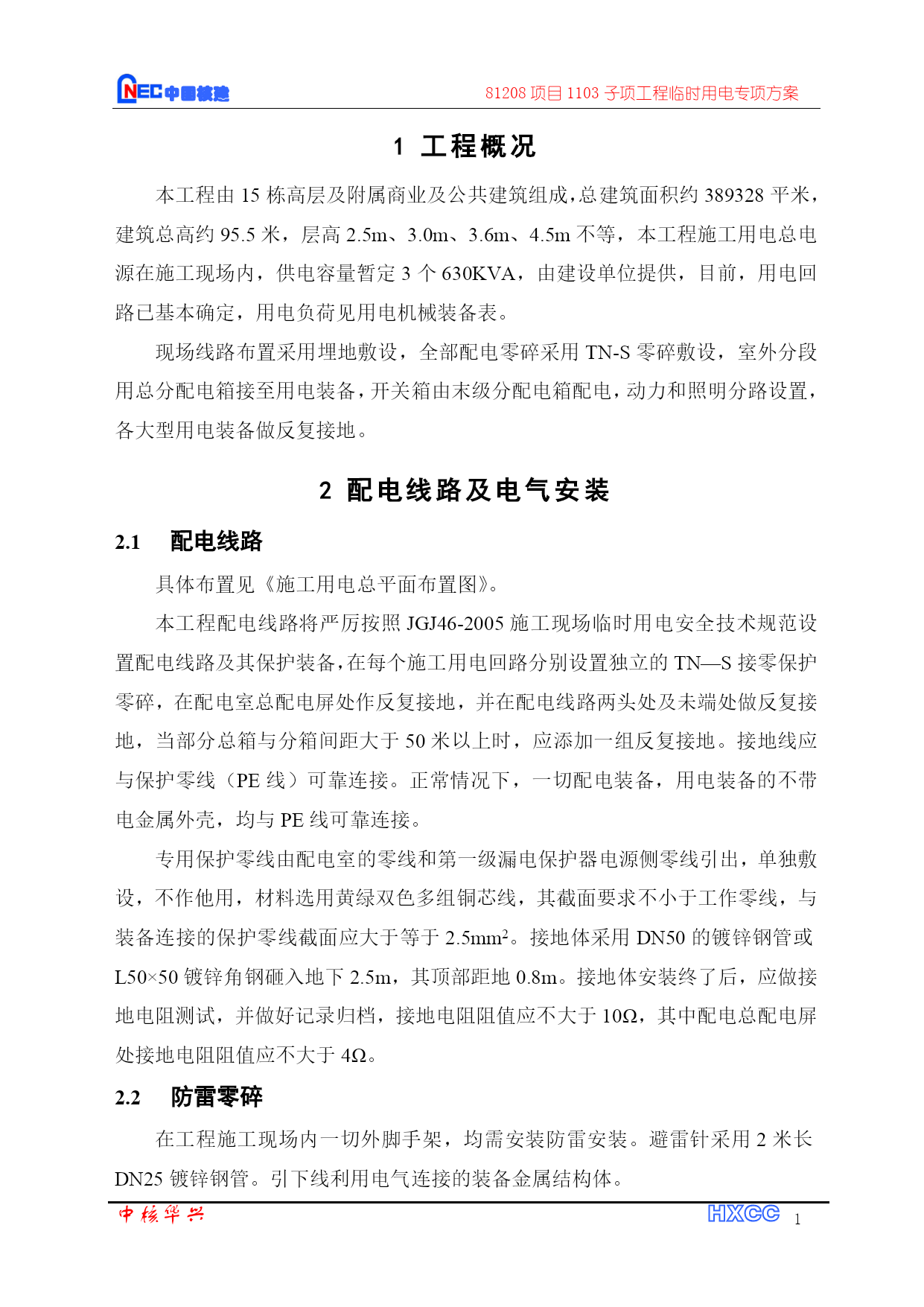

中国核建81208项目1103子项工程临时用电专项方案PAGEPAGE35中核华兴HXCC工程概况本工程由15栋高层及附属商业及公共建筑组成，总建筑面积约389328平米，建筑总高约95.5米，层高2.5m、3.0m、3.6m、4.5m不等，本工程施工用电总电源在施工现场内，供电容量暂定3个630KVA，由建设单位提供，目前，用电回路已基本确定，用电负荷见用电机械装备表。现场线路布置采用埋地敷设，全部配电零碎采用TN-S零碎敷设，室外分段用总分配电箱接至用电装备，开关箱由末级分配电箱配电，动力和照明分路设置，各大型用电装备做反复接地。配电线路及电气安装配电线路具体布置见《施工用电总平面布置图》。本工程配电线路将严厉按照JGJ46-2005施工现场临时用电安全技术规范设置配电线路及其保护装备，在每个施工用电回路分别设置独立的TN—S接零保护零碎，在配电室总配电屏处作反复接地，并在配电线路两头处及未端处做反复接地，当部分总箱与分箱间距大于50米以上时，应添加一组反复接地。接地线应与保护零线（PE线）可靠连接。正常情况下，一切配电装备，用电装备的不带电金属外壳，均与PE线可靠连接。专用保护零线由配电室的零线和第一级漏电保护器电源侧零线引出，单独敷设，不作他用，材料选用黄绿双色多组铜芯线，其截面要求不小于工作零线，与装备连接的保护零线截面应大于等于2.5mm2。接地体采用DN50的镀锌钢管或L50×50镀锌角钢砸入地下2.5m，其顶部距地0.8m。接地体安装终了后，应做接地电阻测试，并做好记录归档，接地电阻阻值应不大于10Ω，其中配电总配电屏处接地电阻阻值应不大于4Ω。防雷零碎在工程施工现场内一切外脚手架，均需安装防雷安装。避雷针采用2米长DN25镀锌钢管。引下线利用电气连接的装备金属结构体。接地体安装同TN—S零碎，接地电阻阻值不大于10Ω。配电安装本工程施工用电为三级配电两级漏电保护零碎，配电安装次要有总配电箱，分配电箱（即二级配电箱）和开关箱（即三级配电箱）三级，同时本零碎恪守动力与照明零碎分开的准绳，分配电箱又分照明与动力两种。配电箱（包括总配电箱、分配电箱）和开关箱箱体采用δ=2mm的钢板制造，其进、出线口设置在箱底部，且为光滑圆孔。配电箱、开关箱均设PE端子板（可与箱体连接），和加装N线端子板（与箱体绝缘），并必须设箱门配锁。此外配电箱开关箱骨架为L30×30角钢制造，箱体为全封闭，箱门上方设10cm的挑檐，以防雨水落入。根据固定式配电箱开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m，挪动式的配电箱、开关箱的下底与地面的垂直高度宜大于0.6m，小于1.5m的规范规定，配电箱与开关箱下方设采用L50×50角钢制造的支脚，支腿高度固定式为1.3m，挪动式为0.6m，箱体内外防腐，且内部一致刷黄色谐和漆，并设电气标志。总配电箱的电器配置：设熔断功能总隔离开关1个，总漏电保护开关1个，下设若干分路，每个分路设熔断功能隔离开关1个，漏电开关1个，漏电开关具有短路过载、漏电保护功能，其中总路隔离开关和空气开关为三级，分路漏电开关为4极（带工作零线），进线为三相四线，出线为三相五线。分配电箱的电器配置与接线：分配电箱分为照明和动力两种，对于动力分配电箱，考虑到三相负荷及单相用电机具的通用性，设置总隔离开关及空气开关1只，若干三相四线动力分路，及一个单相二级动力分路，进出线均为三相五线，单相照明分配电箱，设置三相总隔离开关1只，三相空气开关1只，下设若干分路，每个分路设置双极隔离开关，及空气开关各1只，进线为三相五线，出线为单相三线。开关箱的电器配置与接线：开关箱是临时用电工程的未级配电安装，根据其负载的不同，其配置分为二种型式，即：三相负载型，单相负载型，均设置隔离开关1个和具备短路、过载及漏电保护功能的漏电开关1只，进出线分别为三相五线和单相三线。本工程采用二级漏电保护，一级为总配电箱漏电保护，另一级为开关箱漏电保护，根据规范规定，开关箱选用额定漏电动作电流不大于30mA漏电开关，对于在特别潮湿场所运用的开关箱，应选用额定漏电动作电流不超过15mA的漏电开关，漏电动作工夫不超过0.1s。根据“二级漏电开关的额定漏电动作电流和漏电动作工夫，应作合理配合，使之具有分级分段保护能力”以免出现误动作的准绳，总配电箱内漏电开关，宜选用额定漏电动作电流为50mA（或100mA）动作工夫小于0.2s的漏电开关。负荷计算本施工现场配电采用三级配电两级保护，全部工程按区划分为四个临时用电施工区，每个施工区临电次要由四路电组成，第一、二路负责大型施工机械装备用电，第三路消费临建加工机械用电，第四路负责楼层及零星用电。总电箱计算：用电机械装备表序号用电机械装备名称数量单
