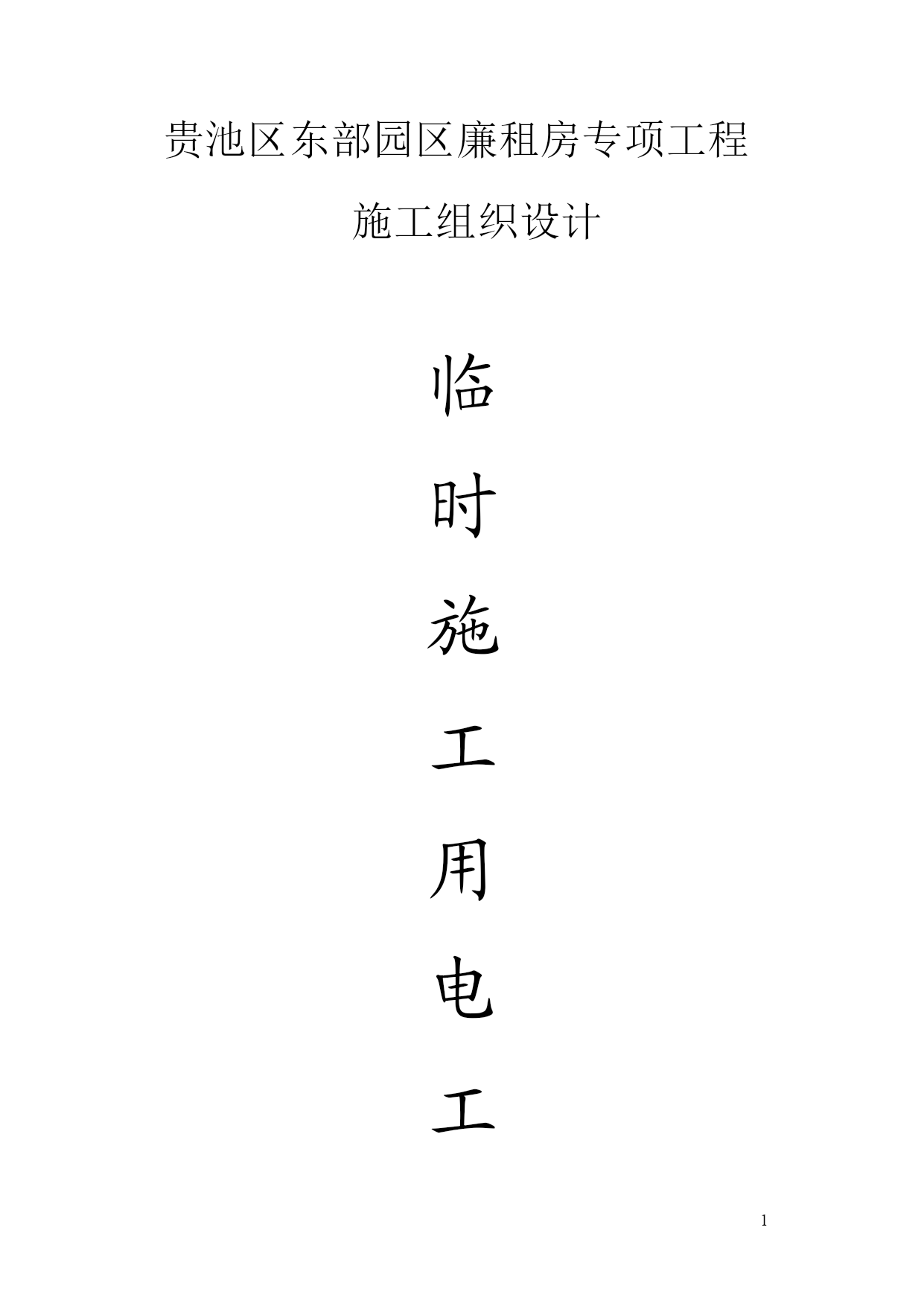

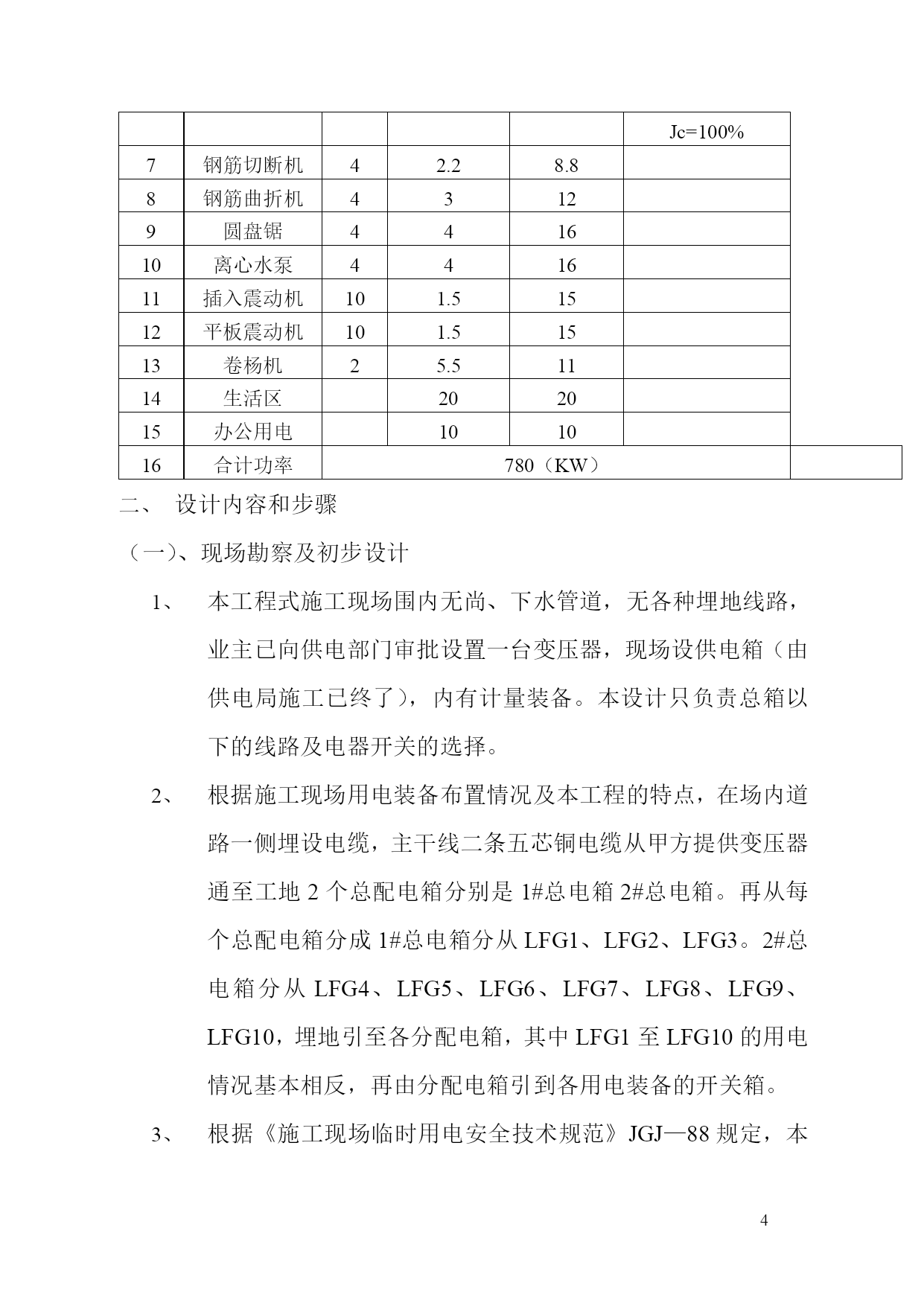

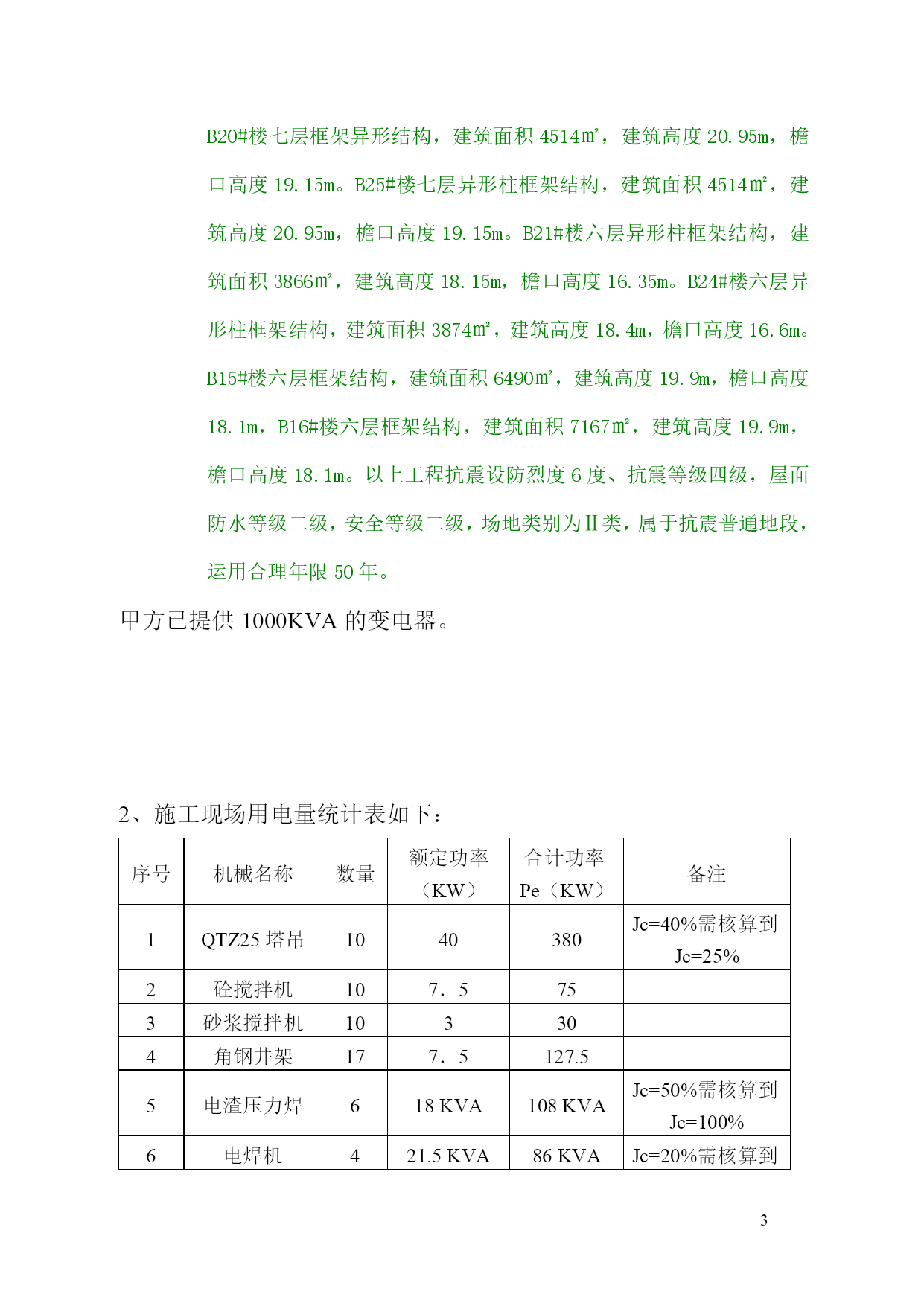

贵池区东部园区廉租房专项工程施工组织设计临时施工用电工程施工单位：安徽谢垅建设无量公司编制工夫：2011年11月16日临时施工用电专项方案施工条件工程概况工程名称：池州市贵池区工业园区廉租房B6#、B7#、B10#、B11#13#―B25#楼工程。工程地点：池州市贵池区工业园区建设单位：池州市东城发展无量公司监督单位：池州市建设工程质量安全监督站勘察单位：池州市规划勘察院。设计单位：池州市建筑设计院监理单位：池州市工程建设监理无量公司总承包单位：安徽谢垅建设工程无量公司。本工程为池州市贵池区工业园区廉租房B6#、B7#、B10#、B11#、B18#、B19#、B22#、B23#、B26#楼均为七层异型柱框架结构，每栋建筑面积均为2996㎡工程，抗震设防烈度6度，建筑高度均为21.25m，檐口高度均为19.15m，抗震等级四级。B14#楼六层异形框架结构，建筑面积2574㎡建筑高度18.45m，檐口高度均为17.35m。B17#楼六层异形框架结构，建筑面积3874㎡，建筑高度18.4m，檐口高度16.6m。B20#楼七层框架异形结构，建筑面积4514㎡，建筑高度20.95m，檐口高度19.15m。B25#楼七层异形柱框架结构，建筑面积4514㎡，建筑高度20.95m，檐口高度19.15m。B21#楼六层异形柱框架结构，建筑面积3866㎡，建筑高度18.15m，檐口高度16.35m。B24#楼六层异形柱框架结构，建筑面积3874㎡，建筑高度18.4m，檐口高度16.6m。B15#楼六层框架结构，建筑面积6490㎡，建筑高度19.9m，檐口高度18.1m，B16#楼六层框架结构，建筑面积7167㎡，建筑高度19.9m，檐口高度18.1m。以上工程抗震设防烈度6度、抗震等级四级，屋面防水等级二级，安全等级二级，场地类别为Ⅱ类，属于抗震普通地段，运用合理年限50年。甲方已提供1000KVA的变电器。2、施工现场用电量统计表如下：序号机械名称数量额定功率（KW）合计功率Pe（KW）备注1QTZ25塔吊1040380Jc=40%需核算到Jc=25%2砼搅拌机107．5753砂浆搅拌机103304角钢井架177．5127.55电渣压力焊618KVA108KVAJc=50%需核算到Jc=100%6电焊机421.5KVA86KVAJc=20%需核算到Jc=100%7钢筋切断机42.28.88钢筋曲折机43129圆盘锯441610离心水泵441611插入震动机101.51512平板震动机101.51513卷杨机25.51114生活区202015办公用电101016合计功率780（KW）设计内容和步骤（一）、现场勘察及初步设计本工程式施工现场围内无尚、下水管道，无各种埋地线路，业主已向供电部门审批设置一台变压器，现场设供电箱（由供电局施工已终了），内有计量装备。本设计只负责总箱以下的线路及电器开关的选择。根据施工现场用电装备布置情况及本工程的特点，在场内道路一侧埋设电缆，主干线二条五芯铜电缆从甲方提供变压器通至工地2个总配电箱分别是1#总电箱2#总电箱。再从每个总配电箱分成1#总电箱分从LFG1、LFG2、LFG3。2#总电箱分从LFG4、LFG5、LFG6、LFG7、LFG8、LFG9、LFG10，埋地引至各分配电箱，其中LFG1至LFG10的用电情况基本相反，再由分配电箱引到各用电装备的开关箱。根据《施工现场临时用电安全技术规范》JGJ—88规定，本供电零碎采用TN—S零碎（三相五线制）供电。总配电箱及区域配电箱与电源变压器的距离超过50米以上时，其保护零线（PE）应作反复接地，接地电阻值不应大于4Ω。（二）、确定负荷计算：搅拌机组查表得KX=0.7COSη=0.68tgη=1.08Pjs1=KX×Pe=0.7×(15+12)=18.9KWQjs1=Pjs1×tgη=18.9×1.08=105KW塔吊、施工井架物料提升机查表得KX=0.3、COSη=0.7tgη=1.02、将Jc=40%一致换算到Jc=25%的额定容量Pe2=2Pe=2××(61.8+76)=350.3Kw(2)、计算负荷Pjs2=KX×Pe2=0.3×350=105KWQjs2=Pjs2×tgη=105×1.02=107kVar3、卷扬机组查表得KX=0.3COSη=0.7tgη=1.02Pjs3=KX×Pe=0.3×（15+11）=7.8KWQjs3=Pjs3×tgη=7.8×1.02=7.96kVar4、电焊机组查表得KX=0.45COSη=0.45tgη=1.98将Jc=50%一致换算到Jc=100%的额定容量Pe4=SNCOSη=［×(200+36)+×86］×0.
