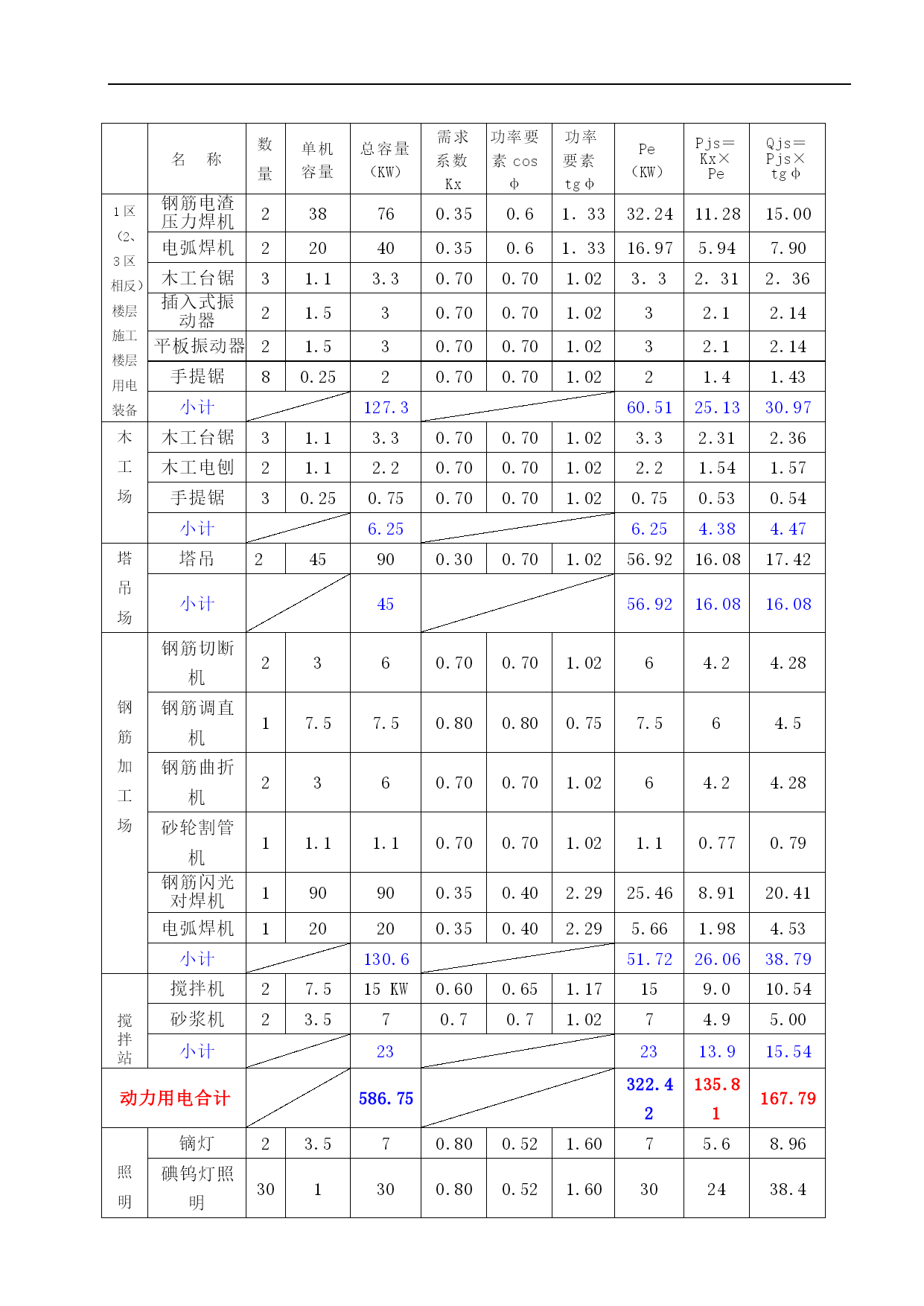

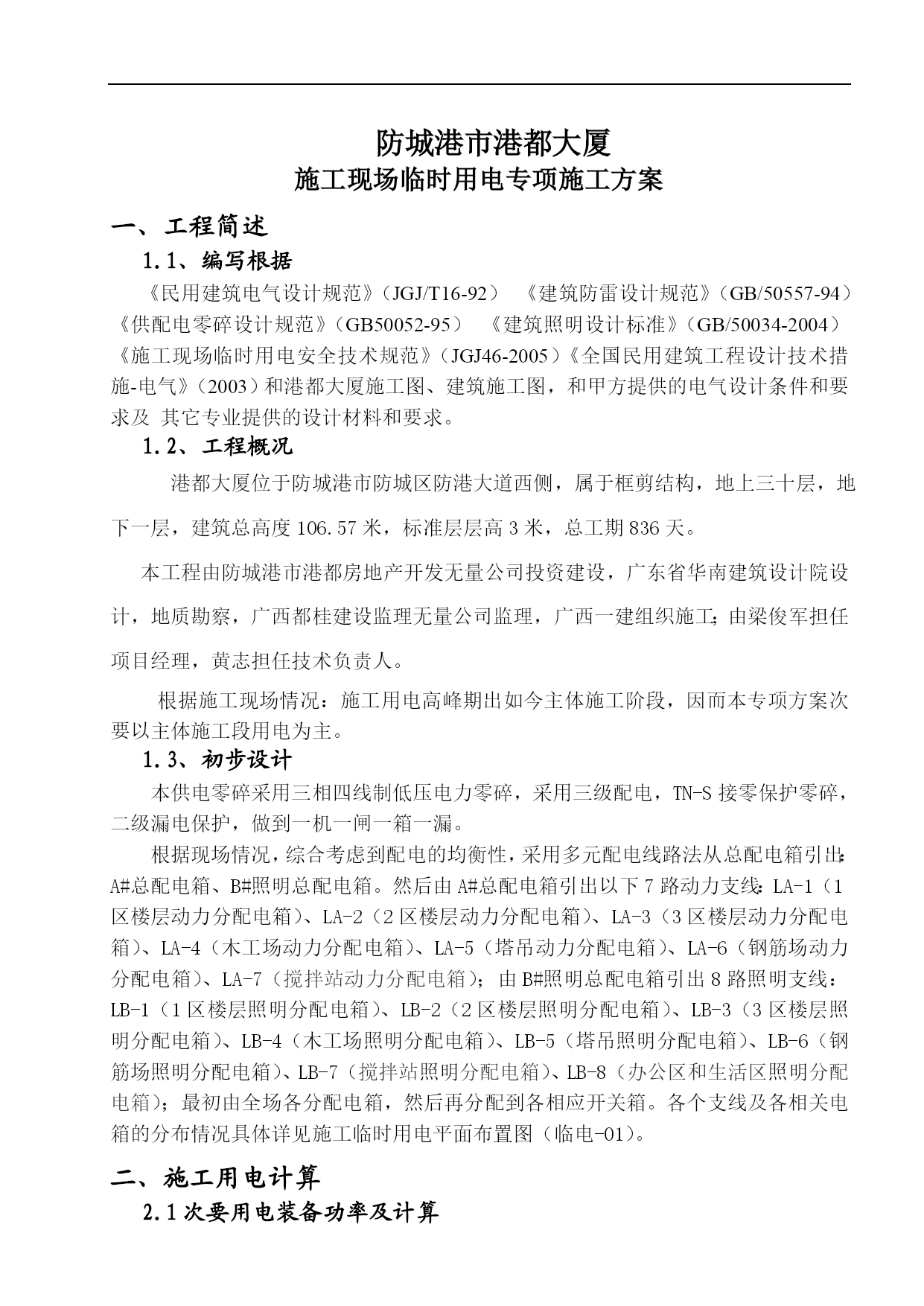

防城港市港都大厦施工现场临时用电专项施工方案一、工程简述1.1、编写根据《民用建筑电气设计规范》（JGJ/T16-92）《建筑防雷设计规范》（GB/50557-94）《供配电零碎设计规范》（GB50052-95）《建筑照明设计标准》（GB/50034-2004）《施工现场临时用电安全技术规范》（JGJ46-2005）《全国民用建筑工程设计技术措施-电气》（2003）和港都大厦施工图、建筑施工图，和甲方提供的电气设计条件和要求及其它专业提供的设计材料和要求。1.2、工程概况港都大厦位于防城港市防城区防港大道西侧，属于框剪结构，地上三十层，地下一层，建筑总高度106.57米，标准层层高3米，总工期836天。本工程由防城港市港都房地产开发无量公司投资建设，广东省华南建筑设计院设计，地质勘察，广西都桂建设监理无量公司监理，广西一建组织施工；由梁俊军担任项目经理，黄志担任技术负责人。根据施工现场情况：施工用电高峰期出如今主体施工阶段，因而本专项方案次要以主体施工段用电为主。1.3、初步设计本供电零碎采用三相四线制低压电力零碎，采用三级配电，TN-S接零保护零碎，二级漏电保护，做到一机一闸一箱一漏。根据现场情况，综合考虑到配电的均衡性，采用多元配电线路法从总配电箱引出：A#总配电箱、B#照明总配电箱。然后由A#总配电箱引出以下7路动力支线：LA-1（1区楼层动力分配电箱）、LA-2（2区楼层动力分配电箱）、LA-3（3区楼层动力分配电箱）、LA-4（木工场动力分配电箱）、LA-5（塔吊动力分配电箱）、LA-6（钢筋场动力分配电箱）、LA-7（搅拌站动力分配电箱）；由B#照明总配电箱引出8路照明支线：LB-1（1区楼层照明分配电箱）、LB-2（2区楼层照明分配电箱）、LB-3（3区楼层照明分配电箱）、LB-4（木工场照明分配电箱）、LB-5（塔吊照明分配电箱）、LB-6（钢筋场照明分配电箱）、LB-7（搅拌站照明分配电箱）、LB-8（办公区和生活区照明分配电箱）；最初由全场各分配电箱，然后再分配到各相应开关箱。各个支线及各相关电箱的分布情况具体详见施工临时用电平面布置图（临电-01）。二、施工用电计算2.1次要用电装备功率及计算名称数量单机容量总容量（KW）需求系数Kx功率要素cosφ功率要素tgφPe（KW）Pjs＝Kx×PeQjs＝Pjs×tgφ1区（2、3区相反）楼层施工楼层用电装备钢筋电渣压力焊机238760.350.61．3332.2411.2815.00电弧焊机220400.350.61．3316.975.947.90木工台锯31.13.30.700.701.023．32．312．36插入式振动器21.530.700.701.0232.12.14平板振动器21.530.700.701.0232.12.14手提锯80.2520.700.701.0221.41.43小计127.360.5125.1330.97木工场木工台锯31.13.30.700.701.023.32.312.36木工电刨21.12.20.700.701.022.21.541.57手提锯30.250.750.700.701.020.750.530.54小计6.256.254.384.47塔吊场塔吊245900.300.701.0256.9216.0817.42小计4556.9216.0816.08钢筋加工场钢筋切断机2360.700.701.0264.24.28钢筋调直机17.57.50.800.800.757.564.5钢筋曲折机2360.700.701.0264.24.28砂轮割管机11.11.10.700.701.021.10.770.79钢筋闪光对焊机190900.350.402.2925.468.9120.41电弧焊机120200.350.402.295.661.984.53小计130.651.7226.0638.79搅拌站搅拌机27.515KW0.600.651.17159.010.54砂浆机23.570.70.71.0274.95.00小计232313.915.54动力用电合计586.75322.42135.81167.79照明镝灯23.570.800.521.6075.68.96碘钨灯照明301300.800.521.60302438.4小计373729.647.36临时用电（动力+照明）合计623.75359.42165.01215.15注：上表格中塔吊Pe值计算为：由暂载率Jc＝40％换算到Jc＝25%时；电焊机由Jc＝50％换算到Jc＝100％时。2.2、各电箱负荷计算2.2.1、总配电箱负荷计算施工工地地上部分可分段作业，现场各组装备同期系数为Kp=Kq=0.9,功率因数COSφ=0.
