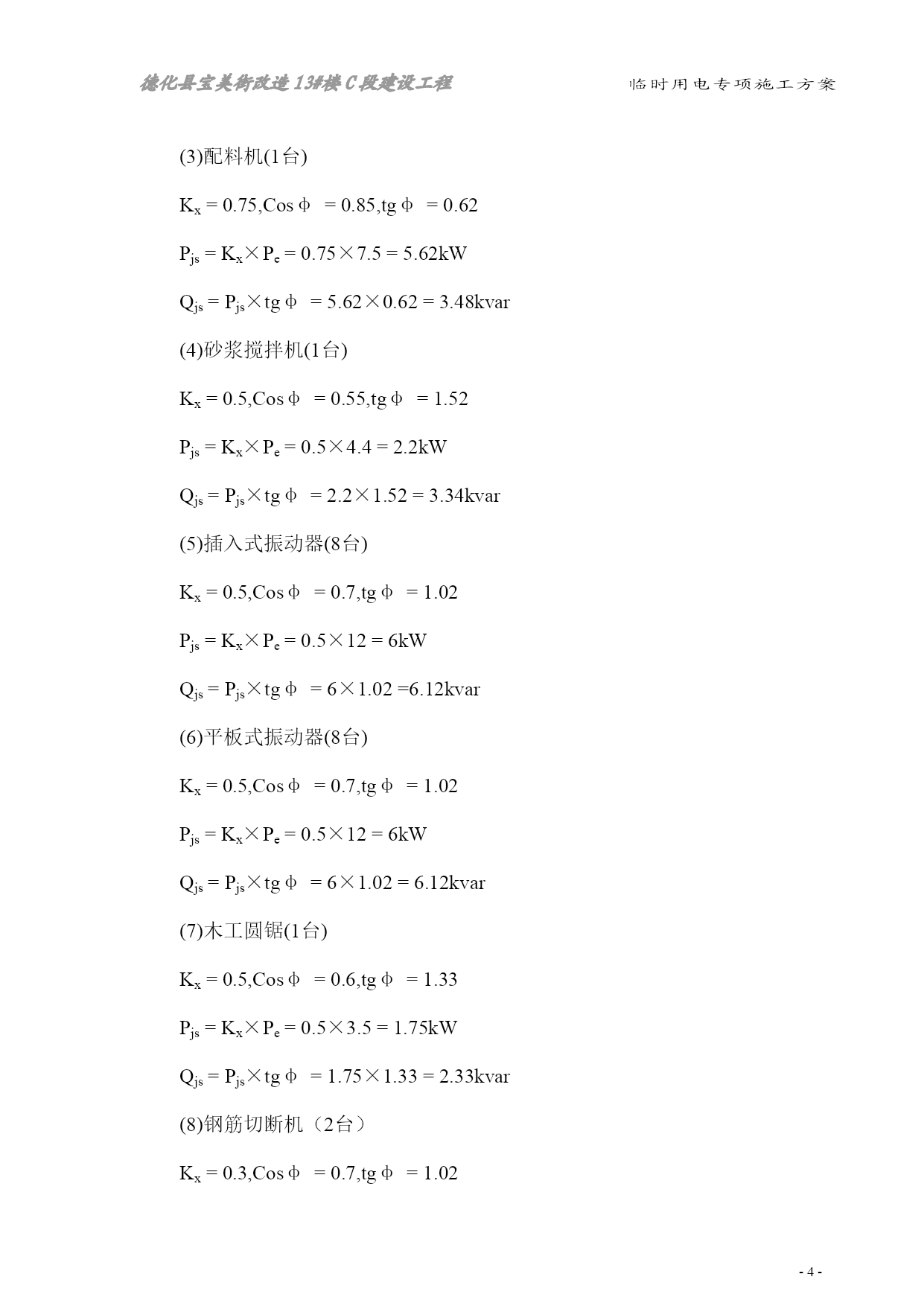

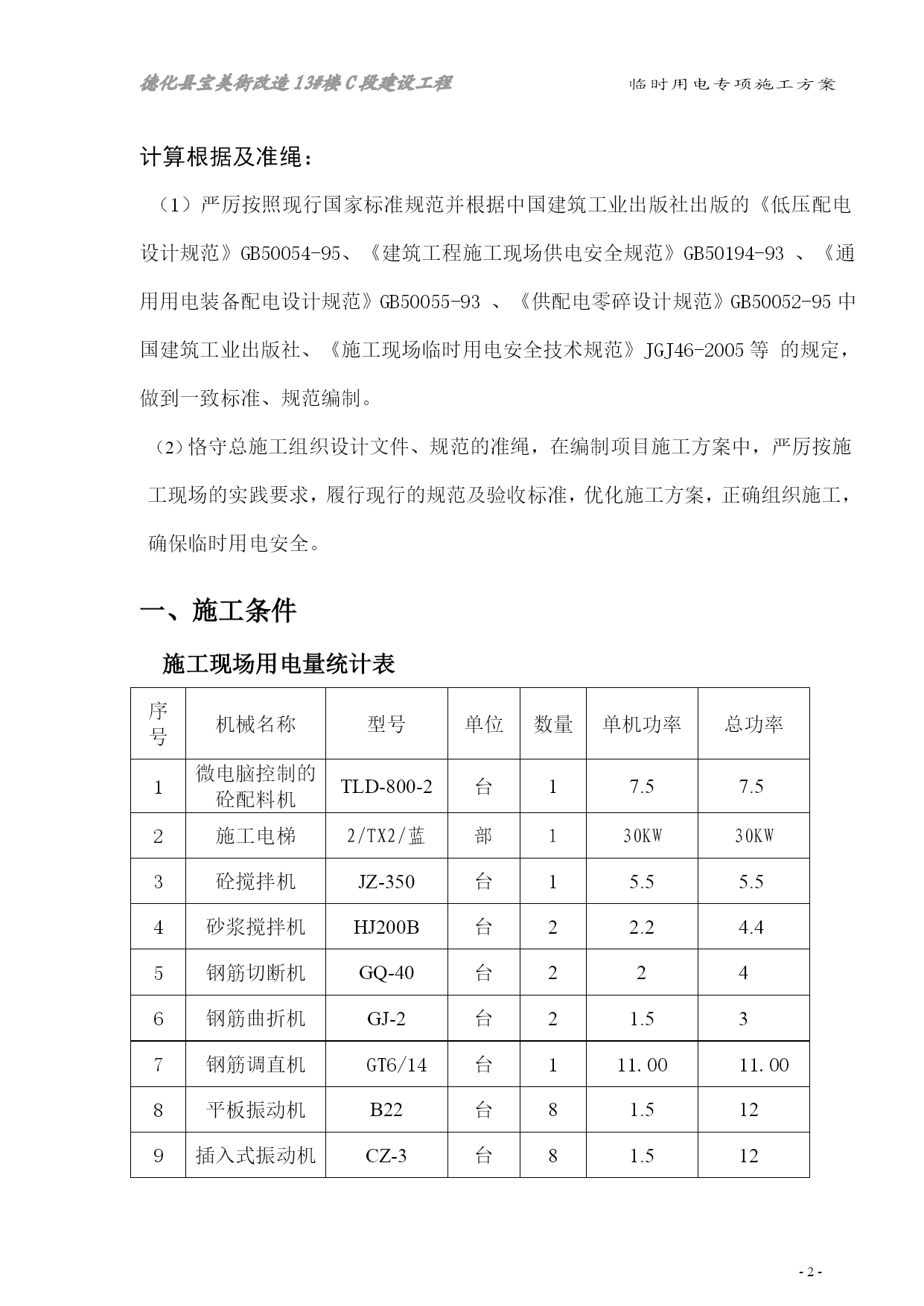

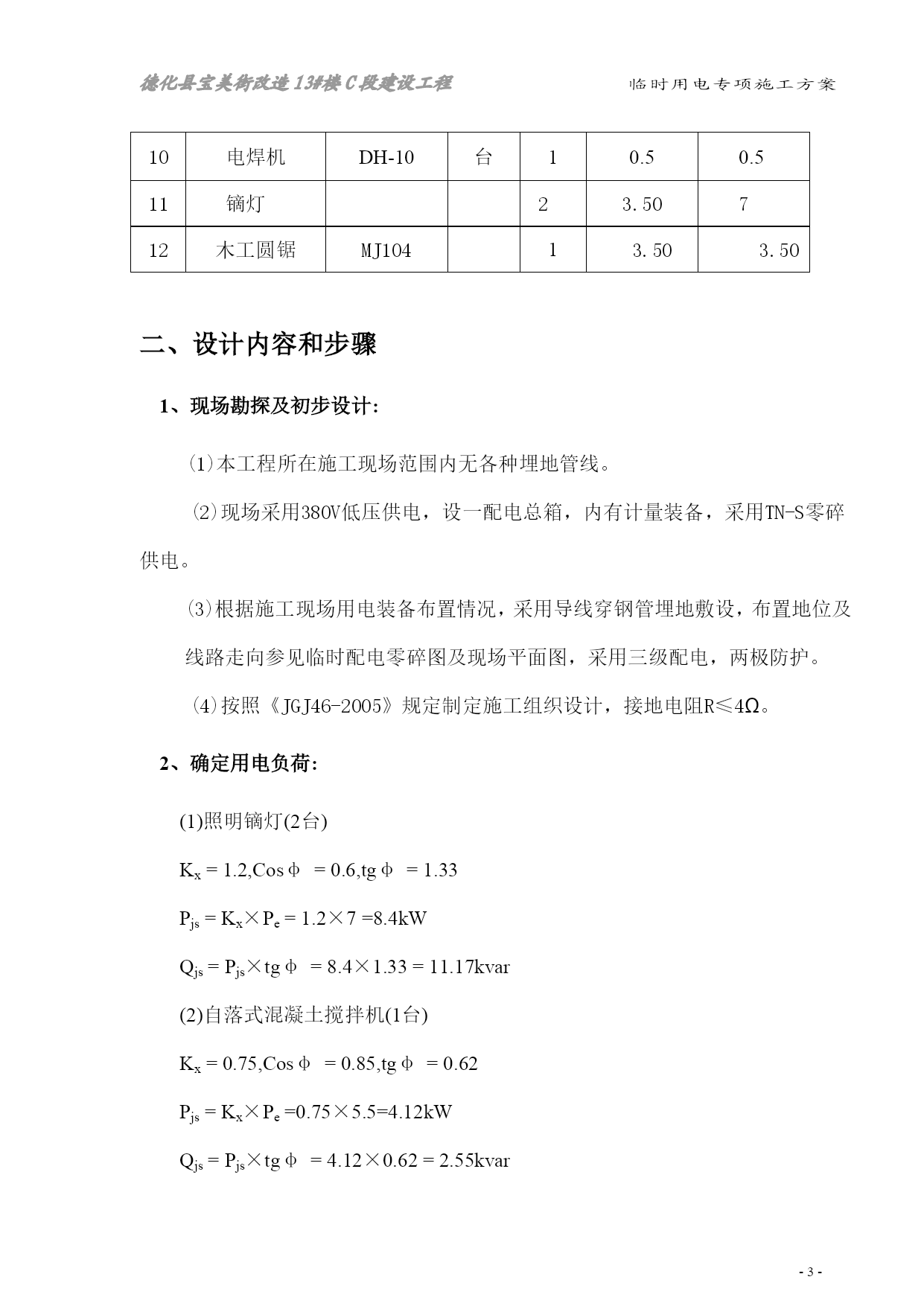

德化县宝美街改造13#楼C段建设工程临时用电专项施工方案-PAGE35-福建省银厦建设工程有限公司德化县宝美街改造13#楼C段建设工程编制单位：福建省银厦建设工程无量公司编制日期：2010年5月计算根据及准绳：（1）严厉按照现行国家标准规范并根据中国建筑工业出版社出版的《低压配电设计规范》GB50054-95、《建筑工程施工现场供电安全规范》GB50194-93、《通用用电装备配电设计规范》GB50055-93、《供配电零碎设计规范》GB50052-95中国建筑工业出版社、《施工现场临时用电安全技术规范》JGJ46-2005等的规定，做到一致标准、规范编制。（2）恪守总施工组织设计文件、规范的准绳，在编制项目施工方案中，严厉按施工现场的实践要求，履行现行的规范及验收标准，优化施工方案，正确组织施工，确保临时用电安全。一、施工条件施工现场用电量统计表序号机械名称型号单位数量单机功率总功率1微电脑控制的砼配料机TLD-800-2台17.57.52施工电梯2/TX2/蓝部130KW30KW3砼搅拌机JZ-350台15.55.54砂浆搅拌机HJ200B台22.24.45钢筋切断机GQ-40台2246钢筋曲折机GJ-2台21.537钢筋调直机GT6/14台111.0011.008平板振动机B22台81.5129插入式振动机CZ-3台81.51210电焊机DH-10台10.50.511镝灯23.50712木工圆锯MJ10413.503.50二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量装备，采用TN-S零碎供电。(3)根据施工现场用电装备布置情况，采用导线穿钢管埋地敷设，布置地位及线路走向参见临时配电零碎图及现场平面图，采用三级配电，两极防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)照明镝灯(2台)Kx=1.2,Cosφ=0.6,tgφ=1.33Pjs=Kx×Pe=1.2×7=8.4kWQjs=Pjs×tgφ=8.4×1.33=11.17kvar(2)自落式混凝土搅拌机(1台)Kx=0.75,Cosφ=0.85,tgφ=0.62Pjs=Kx×Pe=0.75×5.5=4.12kWQjs=Pjs×tgφ=4.12×0.62=2.55kvar(3)配料机(1台)Kx=0.75,Cosφ=0.85,tgφ=0.62Pjs=Kx×Pe=0.75×7.5=5.62kWQjs=Pjs×tgφ=5.62×0.62=3.48kvar(4)砂浆搅拌机(1台)Kx=0.5,Cosφ=0.55,tgφ=1.52Pjs=Kx×Pe=0.5×4.4=2.2kWQjs=Pjs×tgφ=2.2×1.52=3.34kvar(5)插入式振动器(8台)Kx=0.5,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.5×12=6kWQjs=Pjs×tgφ=6×1.02=6.12kvar(6)平板式振动器(8台)Kx=0.5,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.5×12=6kWQjs=Pjs×tgφ=6×1.02=6.12kvar(7)木工圆锯(1台)Kx=0.5,Cosφ=0.6,tgφ=1.33Pjs=Kx×Pe=0.5×3.5=1.75kWQjs=Pjs×tgφ=1.75×1.33=2.33kvar(8)钢筋切断机（2台）Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×4=1.2kWQjs=Pjs×tgφ=1.2×1.02=1.23kvar(9)钢筋调直机Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×11=3.3kWQjs=Pjs×tgφ=1.2×1.02=3.37kvar(10)钢筋曲折机（2台）Kx=0.3,Cosφ=0.7,tgφ=1.02Pjs=Kx×Pe=0.3×3=0.9kWQjs=Pjs×tgφ=0.9×1.02=0.92kvar(11)交流电焊机(1台)Kx=0.7,Cosφ=0.4,tgφ=2.29Pjs=Kx×Pe=0.7×36=25.2kWQjs=Pjs×tgφ=25.2×2.29=57.71kvar（12）施工电梯（1台）Kx=0.5,Cosφ=0.6,tgφ=1.33Pjs=Kx×Pe=0.5×30=15kWQjs=Pjs×tgφ=15×1.33=19.95kvar(20)总负荷计算，总箱同期系数取Kx＝0.9总的
