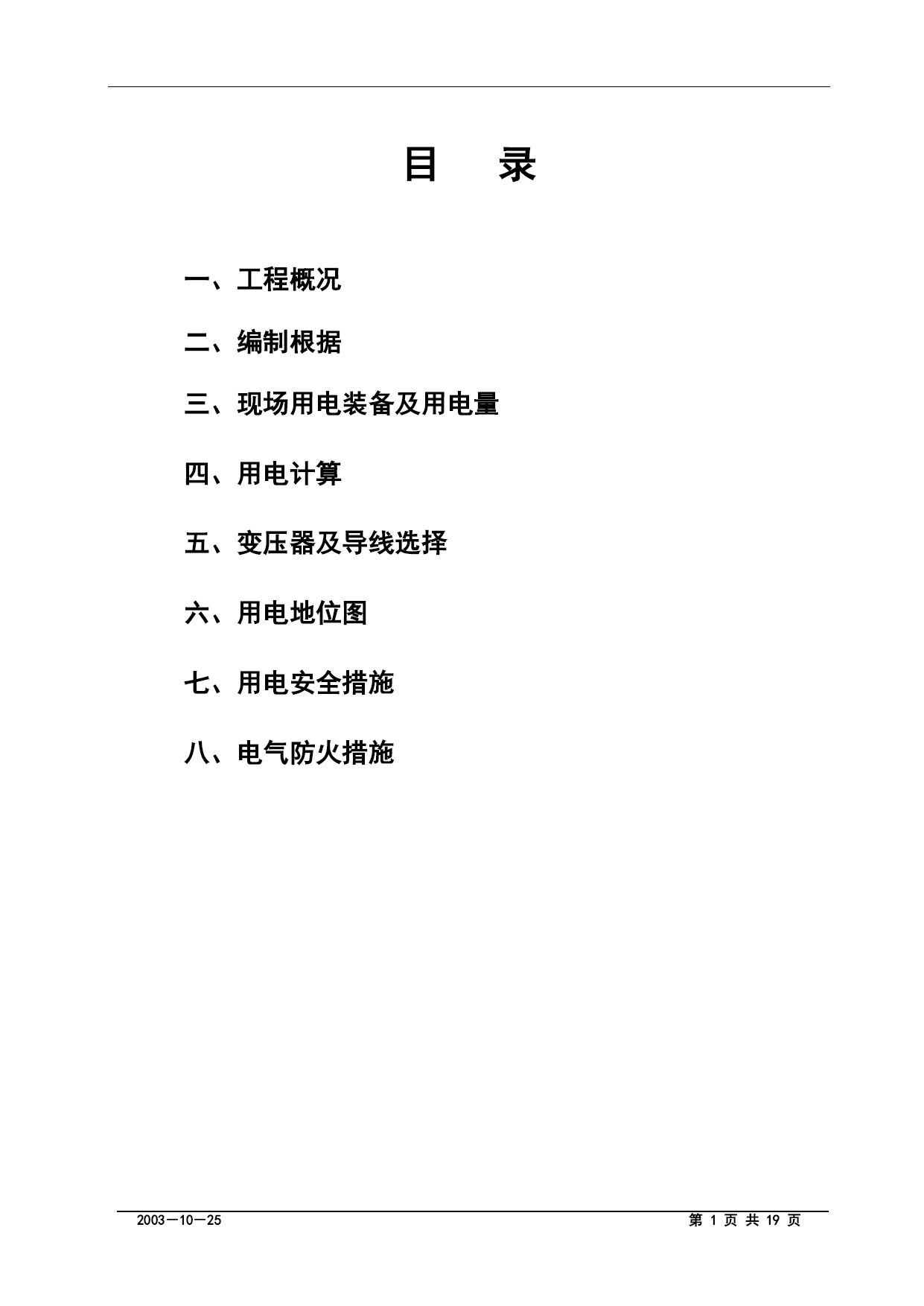

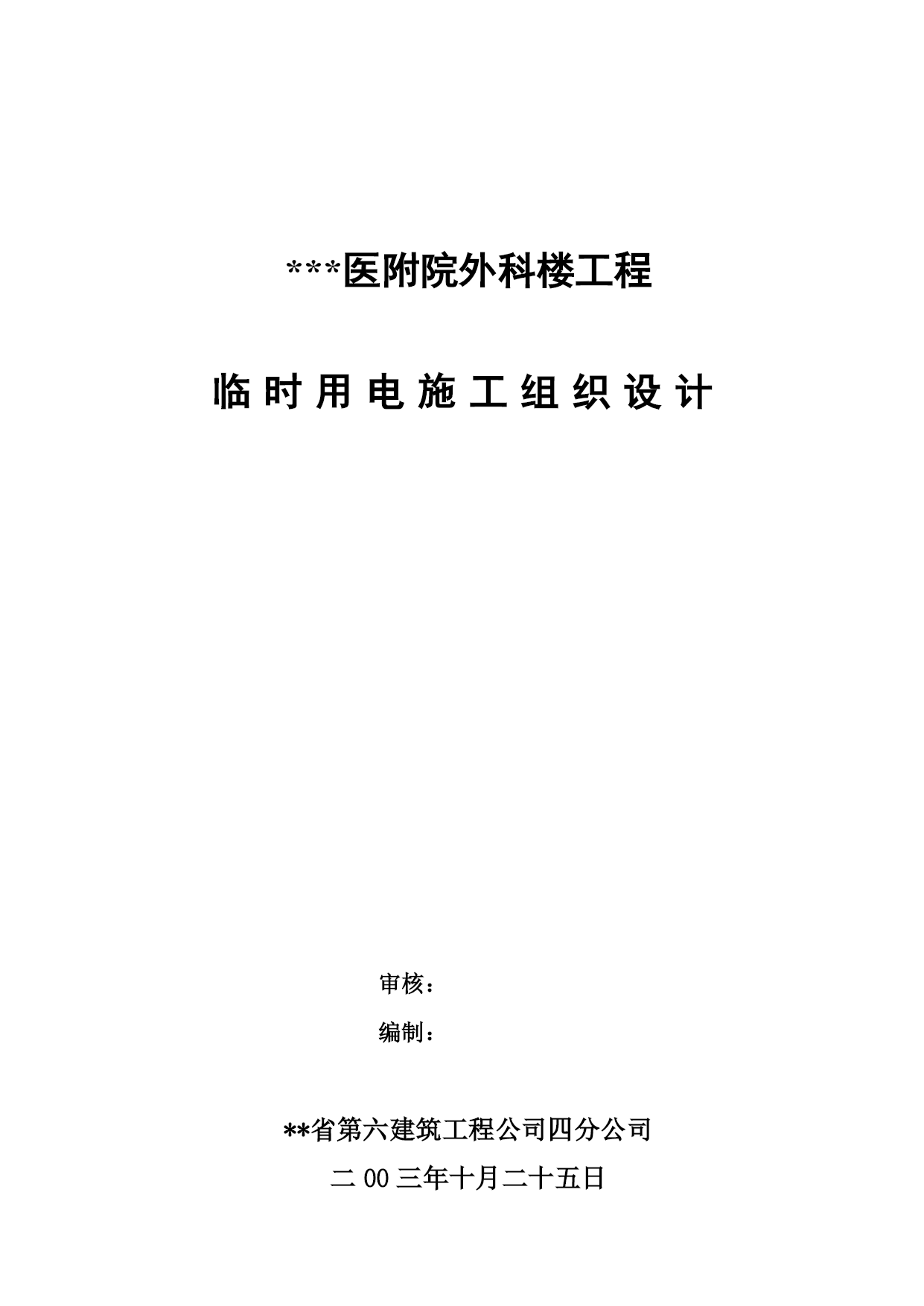

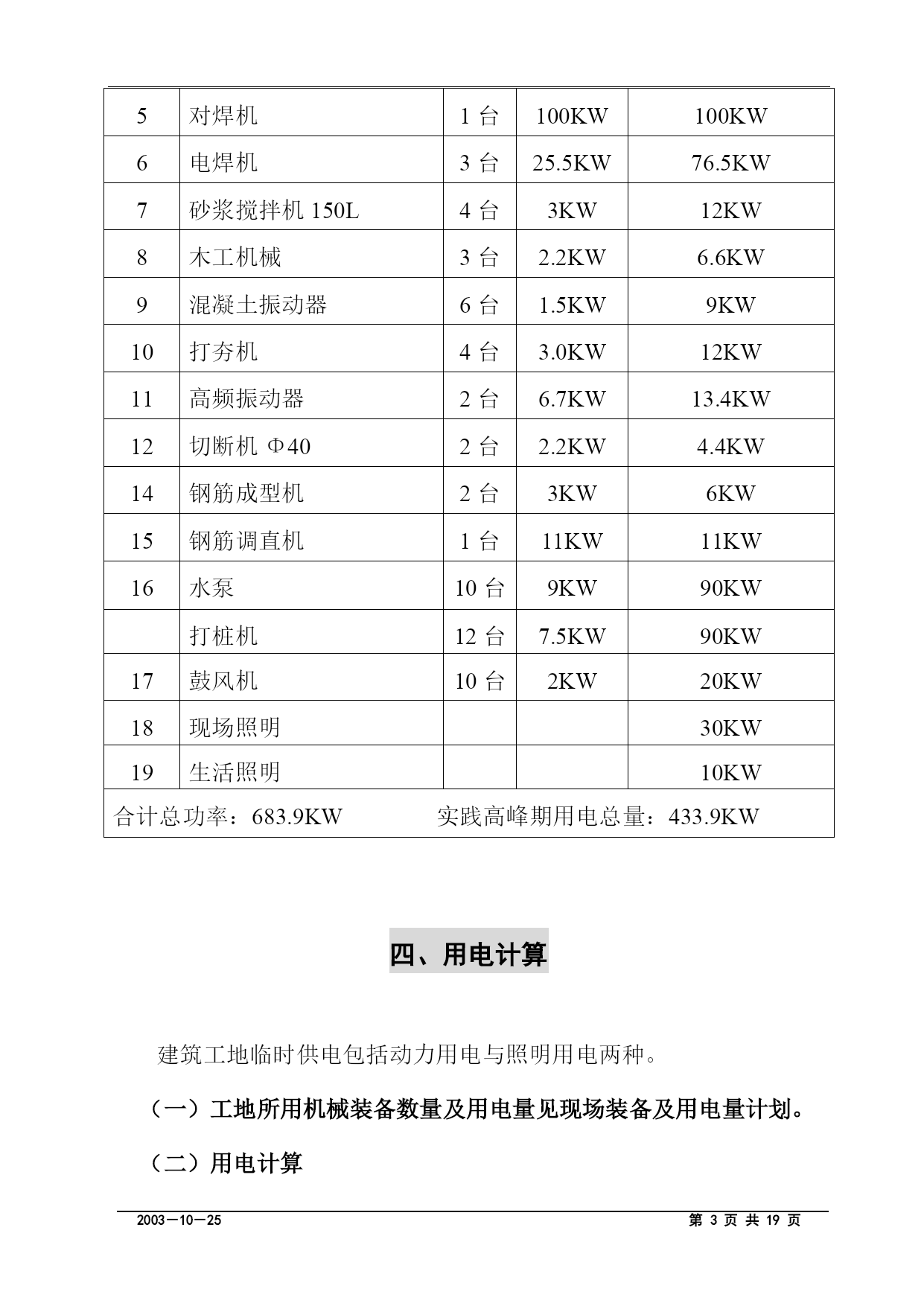

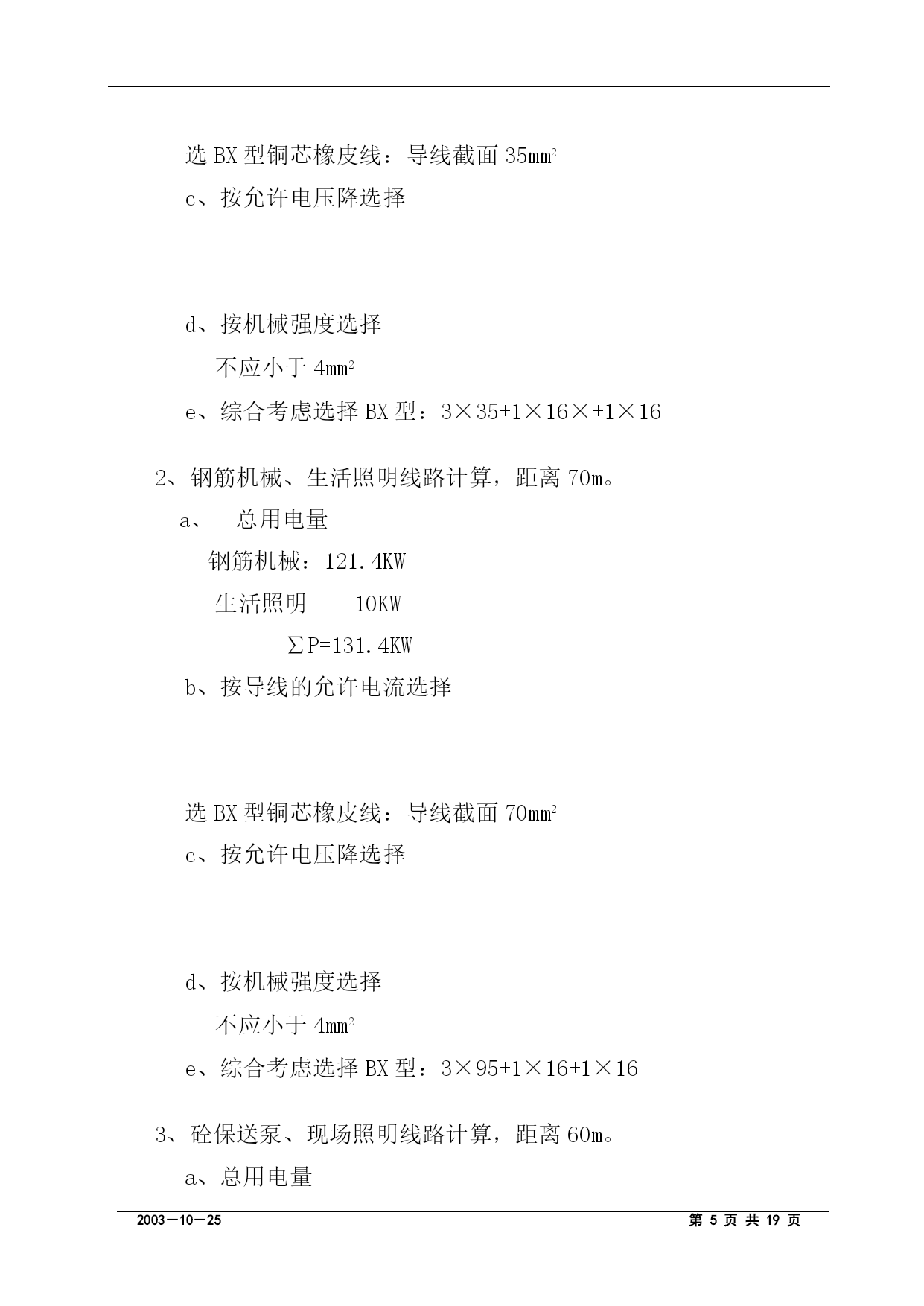

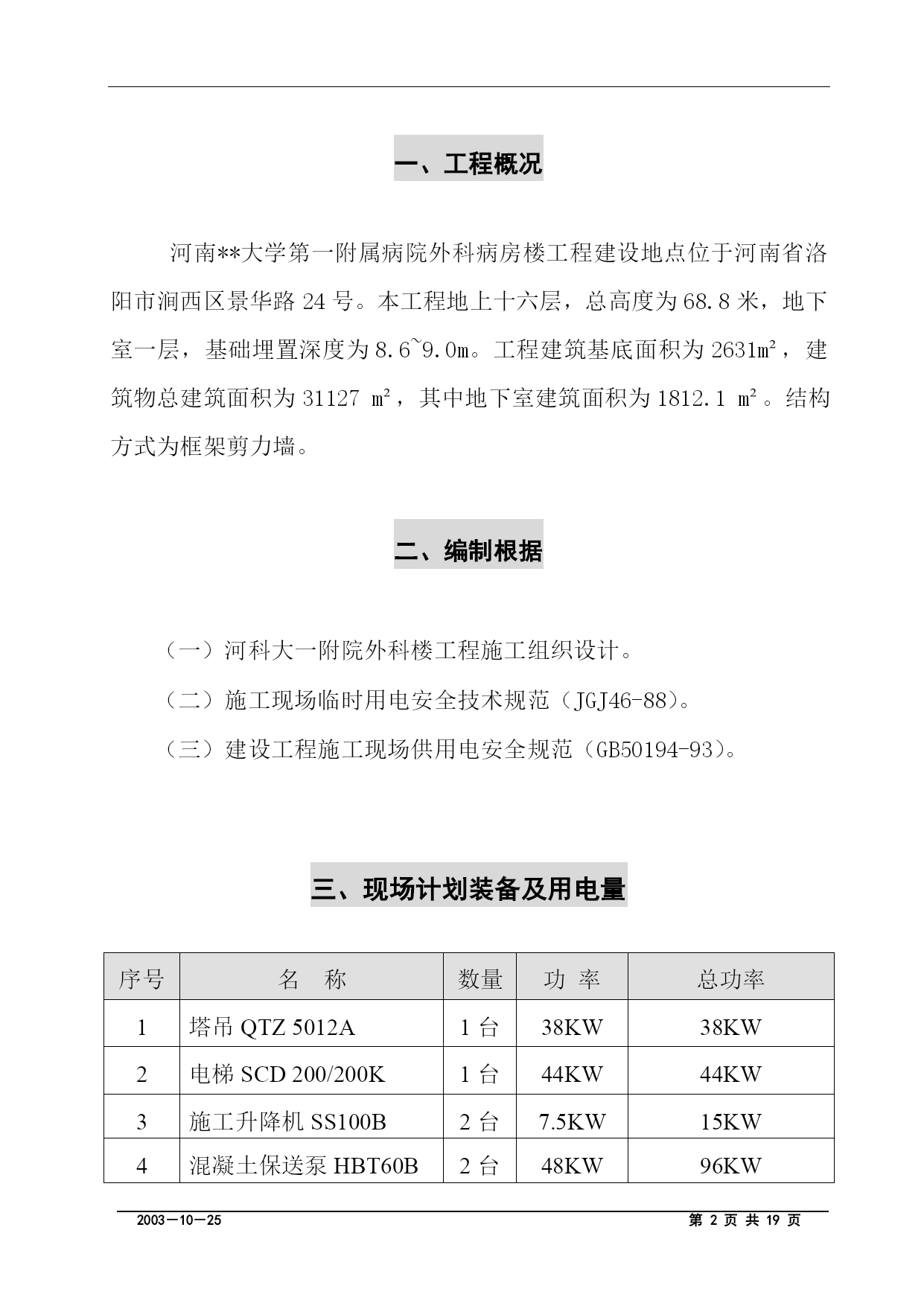

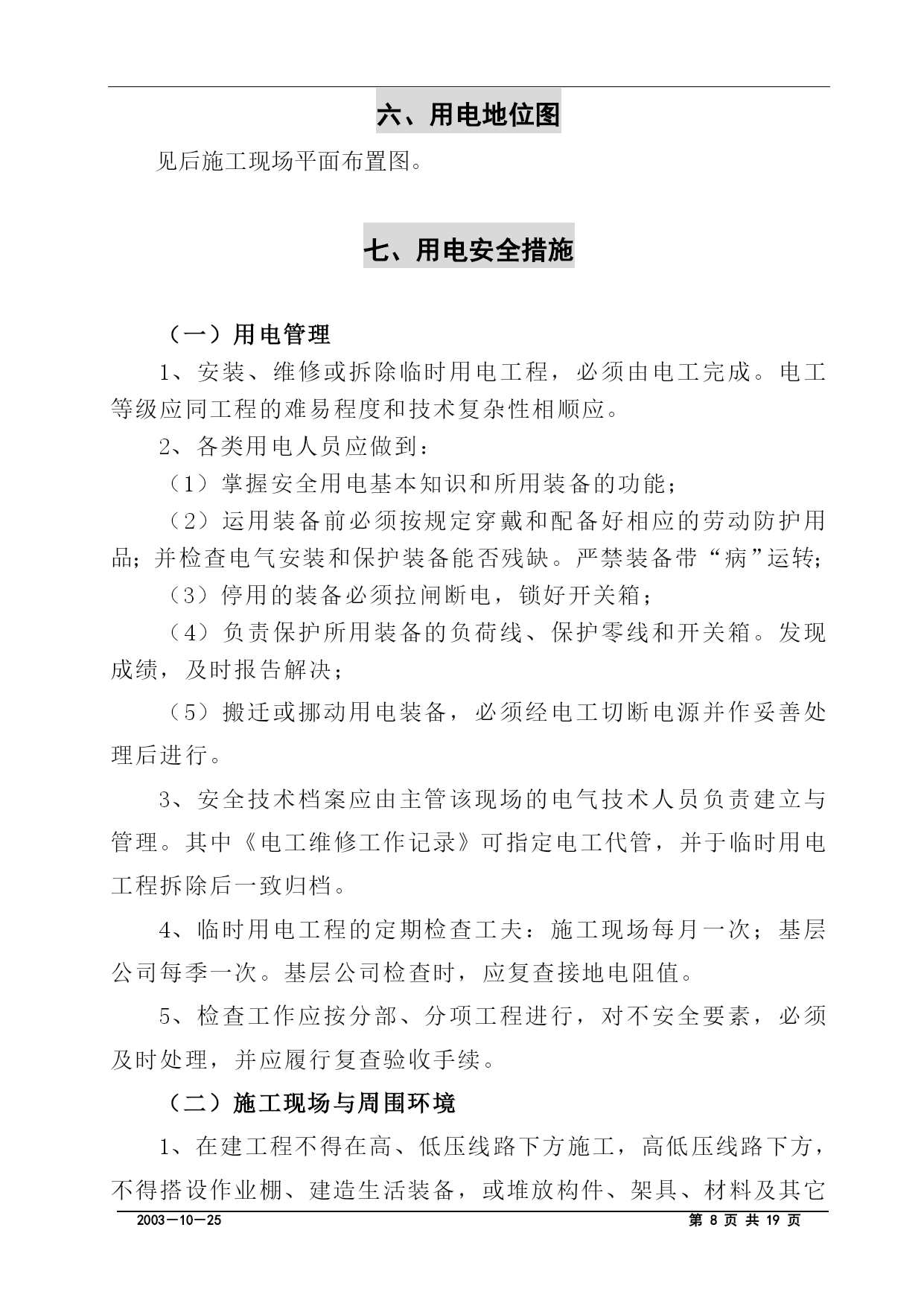

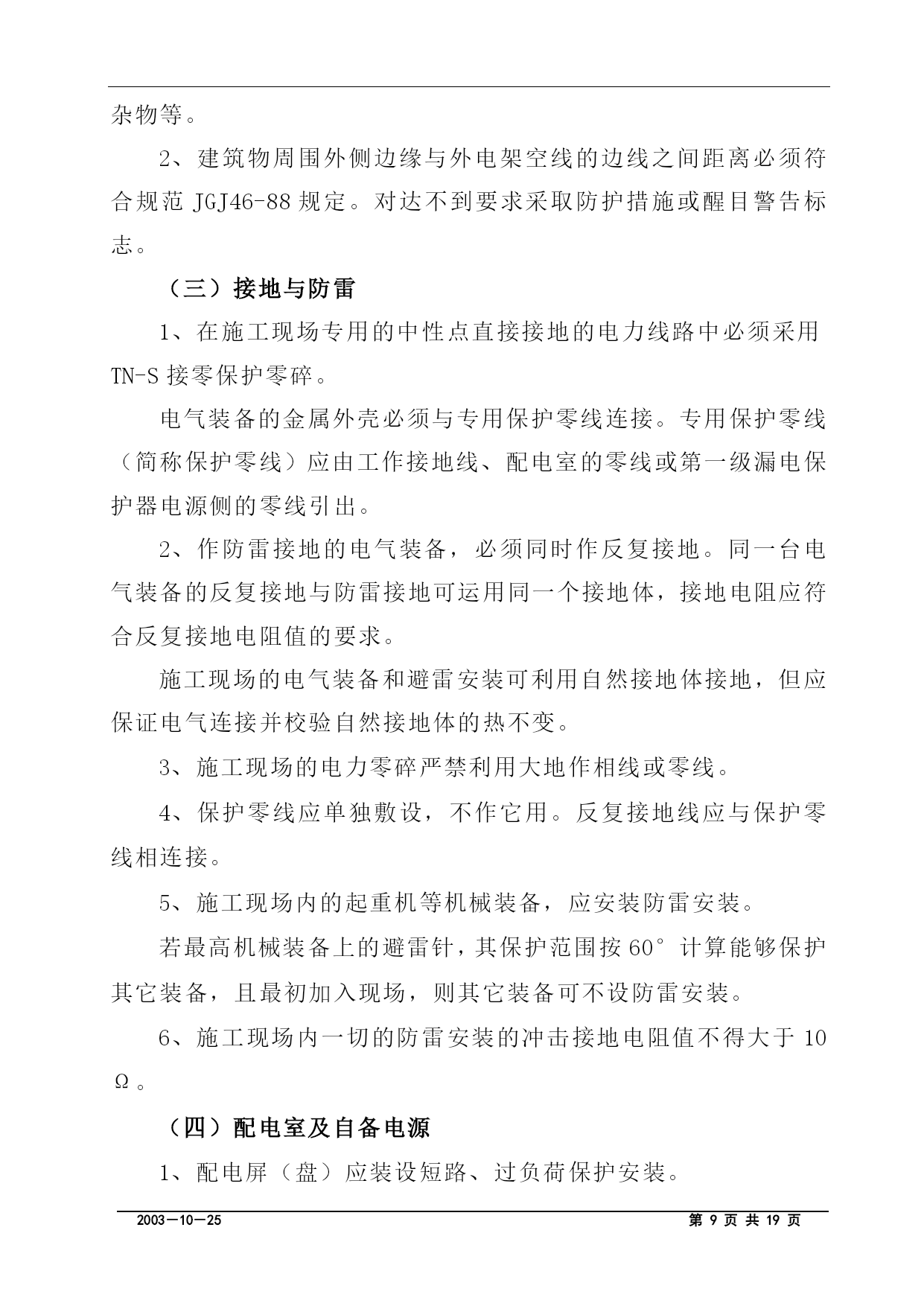

PAGE2003－10－25第PAGE18页共NUMPAGES19页***医附院外科楼工程临时用电施工组织设计审核：编制：**省第六建筑工程公司四分公司二00三年十月二十五日目录一、工程概况二、编制根据三、现场用电装备及用电量四、用电计算五、变压器及导线选择六、用电地位图七、用电安全措施八、电气防火措施一、工程概况河南**大学第一附属病院外科病房楼工程建设地点位于河南省洛阳市涧西区景华路24号。本工程地上十六层，总高度为68.8米，地下室一层，基础埋置深度为8.6~9.0m。工程建筑基底面积为2631m²，建筑物总建筑面积为31127m²，其中地下室建筑面积为1812.1m²。结构方式为框架剪力墙。二、编制根据（一）河科大一附院外科楼工程施工组织设计。（二）施工现场临时用电安全技术规范（JGJ46-88）。（三）建设工程施工现场供用电安全规范（GB50194-93）。三、现场计划装备及用电量序号名称数量功率总功率1塔吊QTZ5012A1台38KW38KW2电梯SCD200/200K1台44KW44KW3施工升降机SS100B2台7.5KW15KW4混凝土保送泵HBT60B2台48KW96KW5对焊机1台100KW100KW6电焊机3台25.5KW76.5KW7砂浆搅拌机150L4台3KW12KW8木工机械3台2.2KW6.6KW9混凝土振动器6台1.5KW9KW10打夯机4台3.0KW12KW11高频振动器2台6.7KW13.4KW12切断机Φ402台2.2KW4.4KW14钢筋成型机2台3KW6KW15钢筋调直机1台11KW11KW16水泵10台9KW90KW打桩机12台7.5KW90KW17鼓风机10台2KW20KW18现场照明30KW19生活照明10KW合计总功率：683.9KW实践高峰期用电总量：433.9KW四、用电计算建筑工地临时供电包括动力用电与照明用电两种。（一）工地所用机械装备数量及用电量见现场装备及用电量计划。（二）用电计算式中P—供电装备总需求容量（KVA）P1—电动机额定功率（KW）P2—电焊机额定功率（KW）P3—室内照明容量（KW）P4—室外照明容量（KW）—电动机平均功率因数，（0.65-0.78）K13-10台0.711-30台0.6K23-10台0.610台以上0.5K30.8K41.0P1=433.9KWP2=76.5KWP3=30KWP4=10KW1、塔吊、施工电梯线路计算，距离100m。a、总用电量塔吊用电量38KW施工电梯44KW∑P=82KWb、按导线的允许电流选择选BX型铜芯橡皮线：导线截面35mm2c、按允许电压降选择d、按机械强度选择不应小于4mm2e、综合考虑选择BX型：3×35+1×16×+1×162、钢筋机械、生活照明线路计算，距离70m。总用电量钢筋机械：121.4KW生活照明10KW∑P=131.4KWb、按导线的允许电流选择选BX型铜芯橡皮线：导线截面70mm2c、按允许电压降选择d、按机械强度选择不应小于4mm2e、综合考虑选择BX型：3×95+1×16+1×163、砼保送泵、现场照明线路计算，距离60m。a、总用电量砼保送泵用电量48KW现场照明30KW∑P=78KWb、按导线的允许电流选择选BX型铜芯橡皮线：导线截面35mm2c、按允许电压降选择d、按机械强度选择不应小于4mm2e、综合考虑选择BX型：3×25+1×16+1×164、楼层施工用电线路计算，距离100m。a、总用电量综合考虑各施工阶段施工机械总用电量∑P=150KWb、按导线的允许电流选择选BX型铜芯橡皮线：导线截面95mm3c、按允许电压降选择d、按机械强度选择不应小于4mm2e、综合考虑选择BX型：两根3×50+1×25+1×10五、变压器及导线选择（一）变压器选择变压器由甲方原变压器供电。（二）导线截面的选择1、按机械强度选择导线必须保证不致因普通机械损伤折断。照明安装用导线——户内用：铜线大于1mm2。——户外用：铜线大于1mm2。多芯软电缆大于1mm22、按允许电流选择I线——电流线K——需求素数P——总容量——功率因数，0.7~0.753、按允许电压降选择配电导线截面可按下式计算S——截面积（mm2）M——负荷矩（KW.W）P——总功率（线路用电）（KW）L——送电距离
