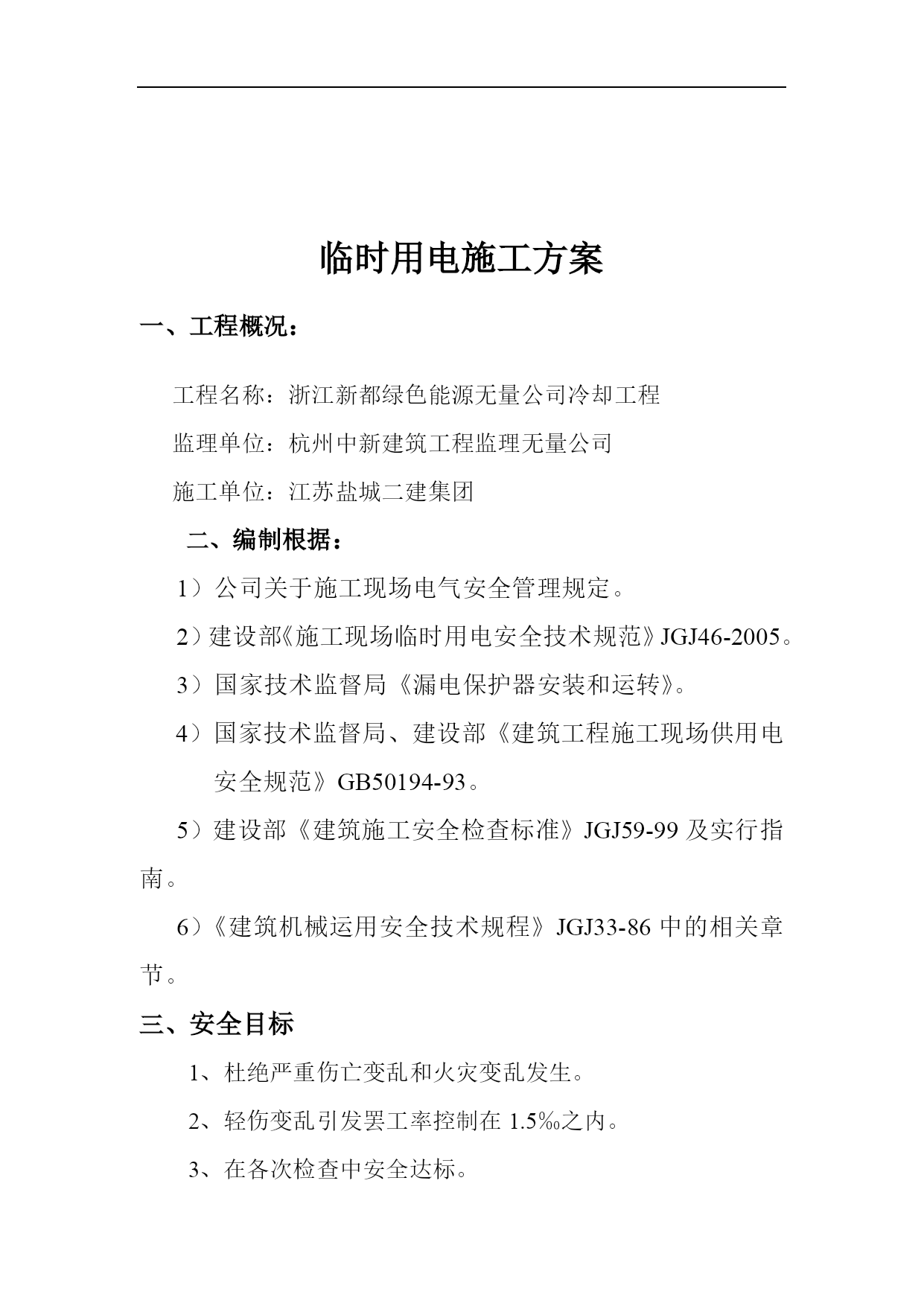

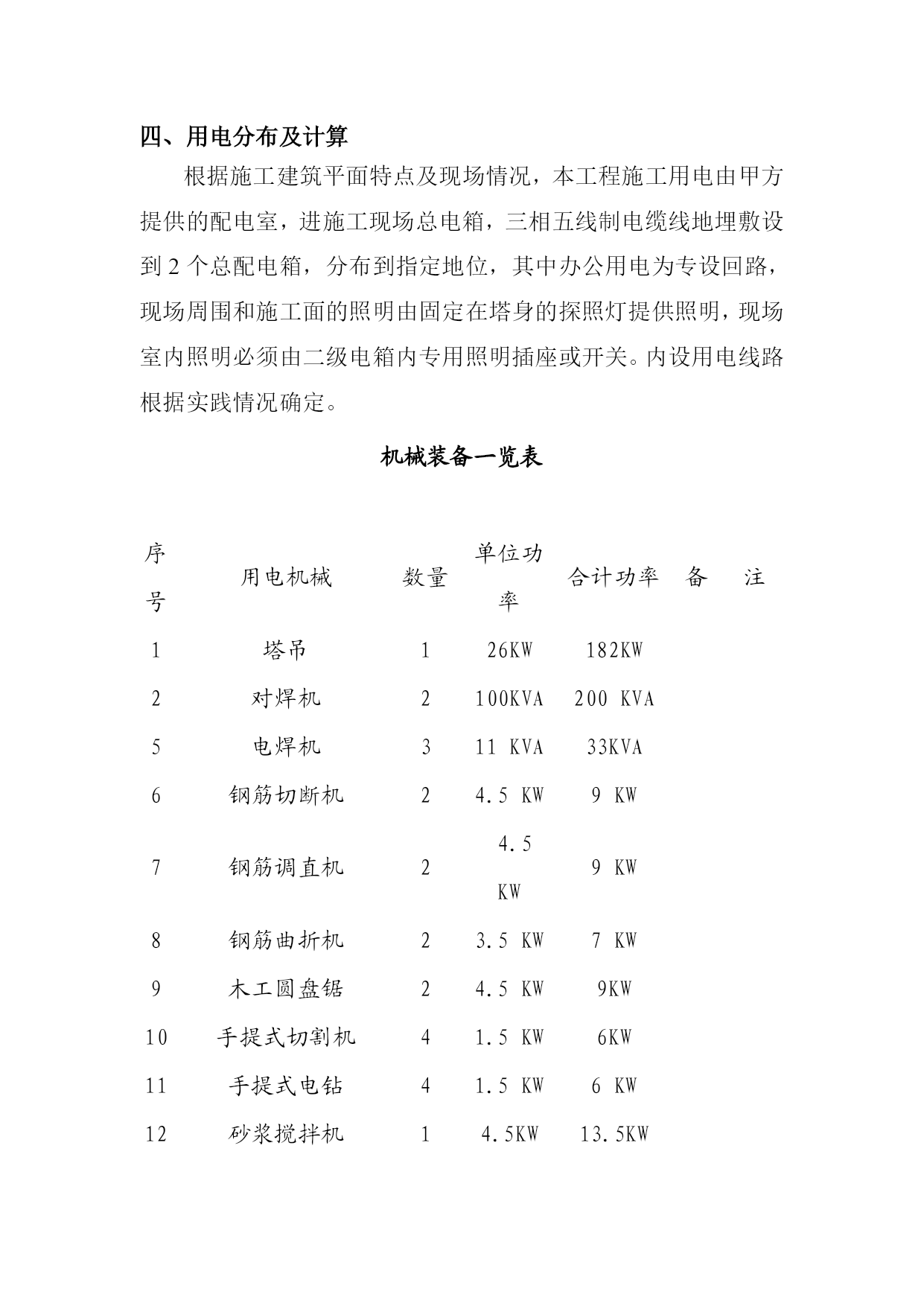

临时用电施工方案一、工程概况：工程名称：浙江新都绿色能源无量公司冷却工程监理单位：杭州中新建筑工程监理无量公司施工单位：江苏盐城二建集团二、编制根据：1）公司关于施工现场电气安全管理规定。2）建设部《施工现场临时用电安全技术规范》JGJ46-2005。3）国家技术监督局《漏电保护器安装和运转》。4）国家技术监督局、建设部《建筑工程施工现场供用电安全规范》GB50194-93。5）建设部《建筑施工安全检查标准》JGJ59-99及实行指南。6）《建筑机械运用安全技术规程》JGJ33-86中的相关章节。三、安全目标1、杜绝严重伤亡变乱和火灾变乱发生。2、轻伤变乱引发罢工率控制在1.5‰之内。3、在各次检查中安全达标。四、用电分布及计算根据施工建筑平面特点及现场情况，本工程施工用电由甲方提供的配电室，进施工现场总电箱，三相五线制电缆线地埋敷设到2个总配电箱，分布到指定地位，其中办公用电为专设回路，现场周围和施工面的照明由固定在塔身的探照灯提供照明，现场室内照明必须由二级电箱内专用照明插座或开关。内设用电线路根据实践情况确定。机械装备一览表序号用电机械数量单位功率合计功率备注1塔吊126KW182KW2对焊机2100KVA200KVA5电焊机311KVA33KVA6钢筋切断机24.5KW9KW7钢筋调直机24.5KW9KW8钢筋曲折机23.5KW7KW9木工圆盘锯24.5KW9KW10手提式切割机41.5KW6KW11手提式电钻41.5KW6KW12砂浆搅拌机14.5KW13.5KW13插入式振动机101.5KW15KW14水泵124.5KW54KW16碘钨灯121KW12KW17办公用电12KW18开水炉20KW合计ΣP1=259.5KWΣP2=26.4KWΣP3=44KW总用电量ΣP=1.1〔K1ΣP1/cosψ＋K2ΣP2+K3ΣP3〕取k1=0.5k2=1.0k3=0.9cosψ=0.7ΣP=1.1×（0.5×259.5/0.7＋1.0×26.4+0.9×44）=276kw取值346KVA<630KVA（1）装备负荷，导线选择：开水箱P=20KW，则P=knp=0.8×20=16KWQ=P∙tB=16×0.75=12KWSx=√Px²×Qײ=√16²+12²=20Lx=Sx×10³/√3×380=22.5A<63由电工手册查得，拔取橡套电缆，安全截流量为63A>22.5A，三根五线合格。木工间、料工间：P1=9KW需用系数Kn=0.8COSB=0.8tgB×0.75KWP1=0.8*9=7.2KWQ=P1×tgB=7.2KW所视在功率：Sx=√P²×Q²=√7.2²+7.2²=11.4（2）按发热条件拔取截面：Lx=Sx×10³/√3×380=20.5拔取Yc3×10+2×6橡套电缆安全截流量为63A>20.7A按电压降校核：取80米查表达式△U%=5%采用三相五线合格钢筋加工场，切断机P1=9KW，曲折机P2=7KW，调直机P3=9KW需用系数Kn=0.8功率要素：cog=0.65tg=1.17PE2=KW×P=0.8(9+7+9)=20KWQE2=PE2×tgB=20×1.17=23.4KW加电焊机3台B×330，由于电焊机是单相荷负，按6台计算装备容量，又由于它的JC=60度，应换算到JC=100%时，额定功率根据式：Pe=√Jc×se×cosB=√0.6×23.4×1=18kwPe1=b×18×0.45=48.9kwQe1=48.9×1.33=65kw用线路计算负荷物，取同时系数=KN=0.85pe=kn×(p1+p2+p3=0.85(48+10.4+14)=73.3kwqe=kn×(q1+q2+q3=0.85(65+12.17+16.38)=79.5kwSe=√73.3+79.5=108.41kw按发热条件拔取截面：L=S×10³/√3×380=164.3A由电工手册查得拔取YC3×50+5×25橡套电缆线安全截流量为177A>164.3A采用三相五线合格。对焊机专用线UN—100型P=100KW按二台计算，由于电焊安装装备易损，要一致换算到暂截率JC=100%的额定功率如JC=100%则由公式：Pe=√Jc×p=√0.2×100=44.7kwCosB=0.7tgB=1.02Qe=pe×tgB=44.7×1.02=45.6KWSe=√Pe²×ce²=√44.7²+45.6²=63.85kw按发热条件计算载面:Ie=Se×10³/√3×U=63.85×10³/√3×380=97A由电工手册查得选择型号Ye3×25+2×6橡套电缆线，安全截流量为116A>97A，电压降校，校核
