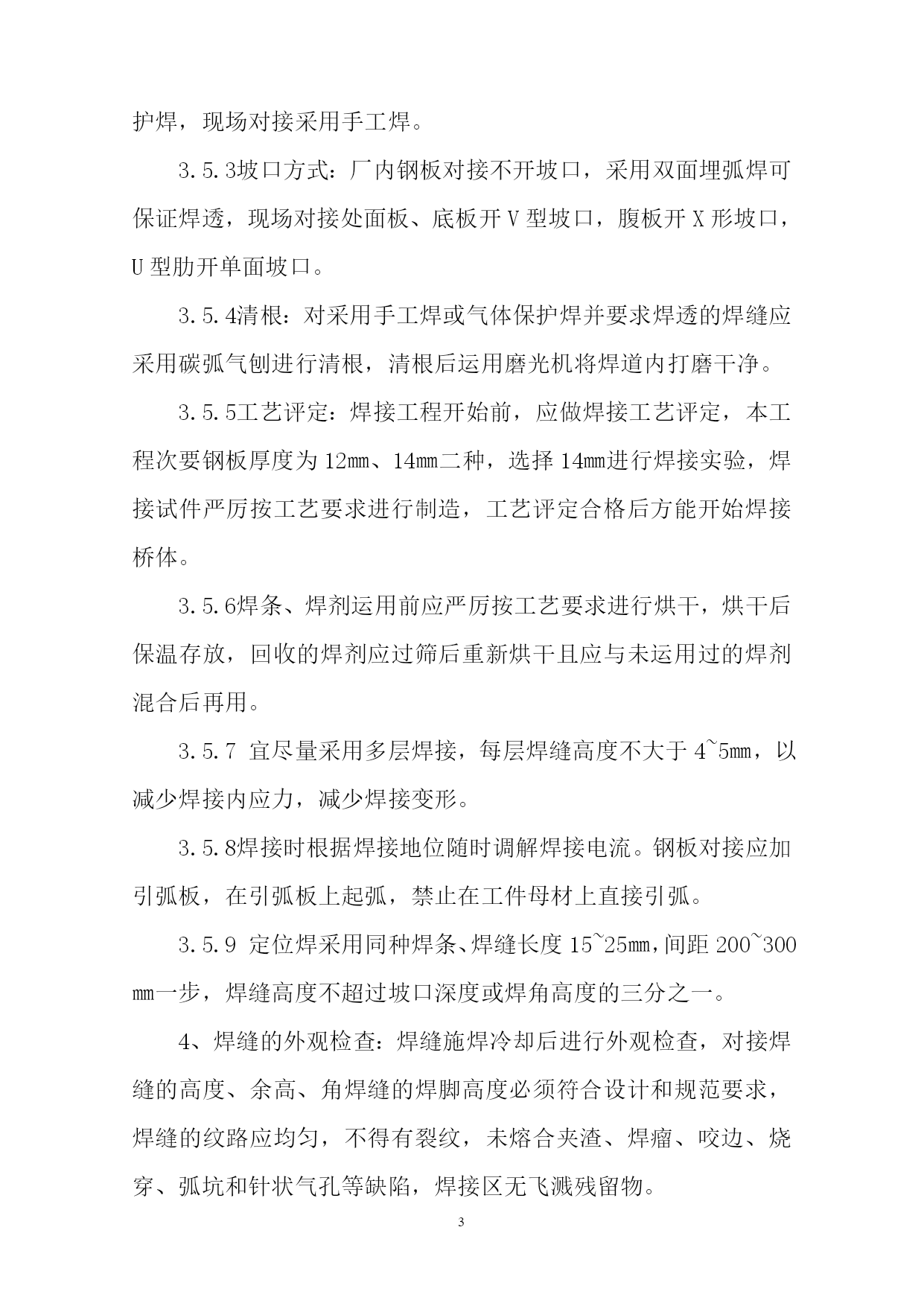

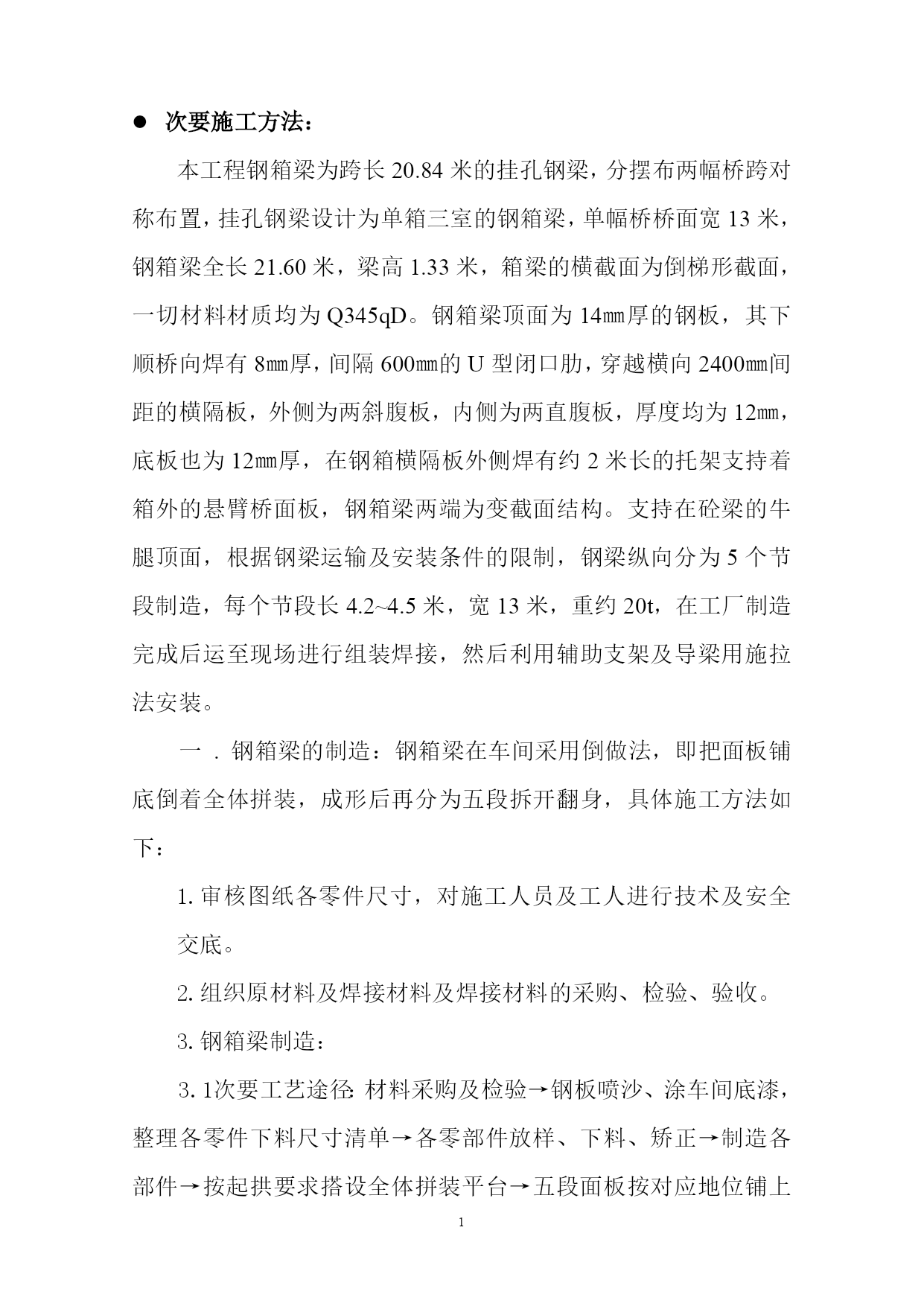

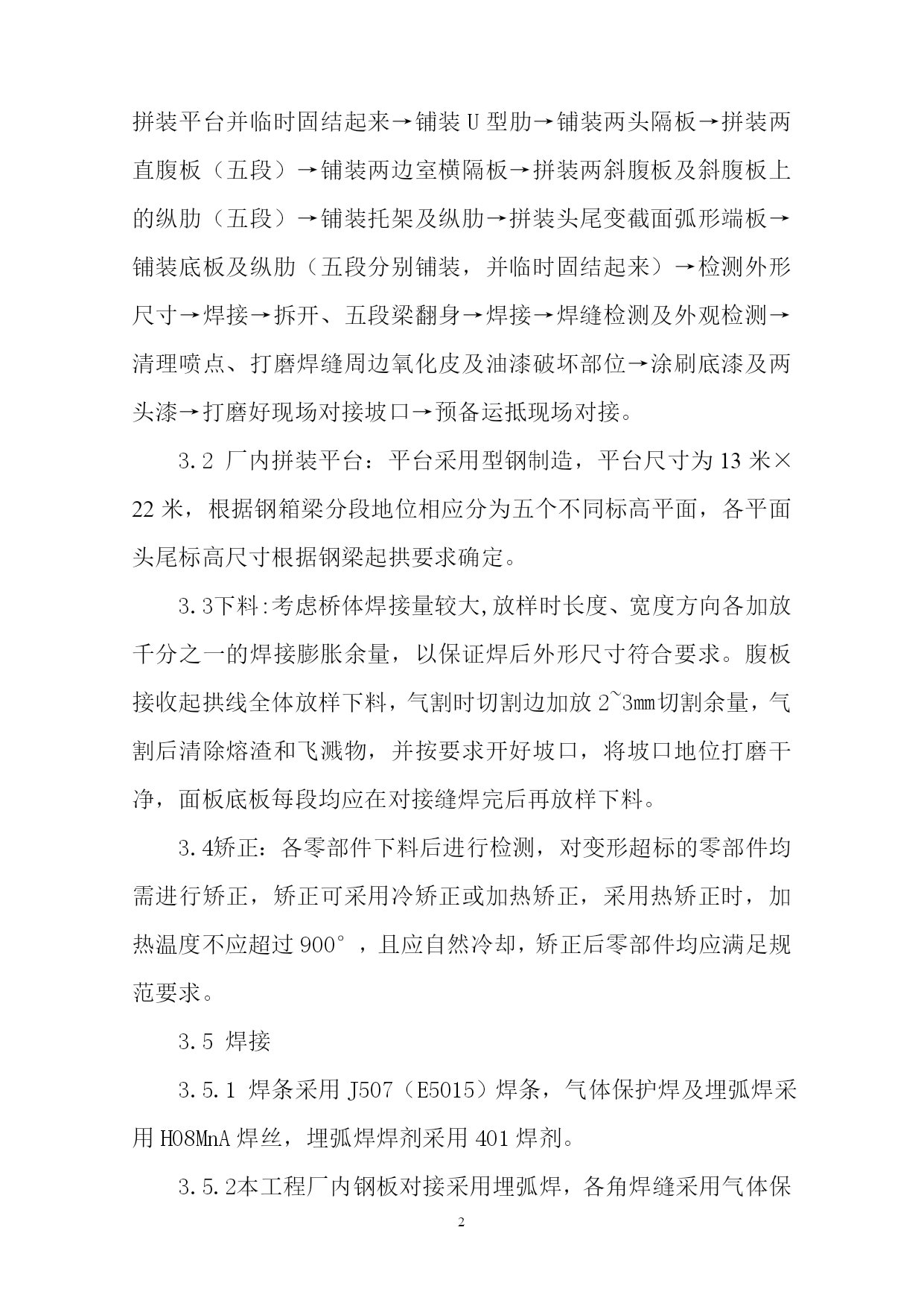

PAGEPAGE21次要施工方法：本工程钢箱梁为跨长20.84米的挂孔钢梁，分摆布两幅桥跨对称布置，挂孔钢梁设计为单箱三室的钢箱梁，单幅桥桥面宽13米，钢箱梁全长21.60米，梁高1.33米，箱梁的横截面为倒梯形截面，一切材料材质均为Q345qD。钢箱梁顶面为14㎜厚的钢板，其下顺桥向焊有8㎜厚，间隔600㎜的U型闭口肋，穿越横向2400㎜间距的横隔板，外侧为两斜腹板，内侧为两直腹板，厚度均为12㎜，底板也为12㎜厚，在钢箱横隔板外侧焊有约2米长的托架支持着箱外的悬臂桥面板，钢箱梁两端为变截面结构。支持在砼梁的牛腿顶面，根据钢梁运输及安装条件的限制，钢梁纵向分为5个节段制造，每个节段长4.2~4.5米，宽13米，重约20t，在工厂制造完成后运至现场进行组装焊接，然后利用辅助支架及导梁用施拉法安装。一.钢箱梁的制造：钢箱梁在车间采用倒做法，即把面板铺底倒着全体拼装，成形后再分为五段拆开翻身，具体施工方法如下：1.审核图纸各零件尺寸，对施工人员及工人进行技术及安全交底。2.组织原材料及焊接材料及焊接材料的采购、检验、验收。3.钢箱梁制造：3.1次要工艺途径：材料采购及检验→钢板喷沙、涂车间底漆，整理各零件下料尺寸清单→各零部件放样、下料、矫正→制造各部件→按起拱要求搭设全体拼装平台→五段面板按对应地位铺上拼装平台并临时固结起来→铺装U型肋→铺装两头隔板→拼装两直腹板（五段）→铺装两边室横隔板→拼装两斜腹板及斜腹板上的纵肋（五段）→铺装托架及纵肋→拼装头尾变截面弧形端板→铺装底板及纵肋（五段分别铺装，并临时固结起来）→检测外形尺寸→焊接→拆开、五段梁翻身→焊接→焊缝检测及外观检测→清理喷点、打磨焊缝周边氧化皮及油漆破坏部位→涂刷底漆及两头漆→打磨好现场对接坡口→预备运抵现场对接。3.2厂内拼装平台：平台采用型钢制造，平台尺寸为13米×22米，根据钢箱梁分段地位相应分为五个不同标高平面，各平面头尾标高尺寸根据钢梁起拱要求确定。3.3下料:考虑桥体焊接量较大,放样时长度、宽度方向各加放千分之一的焊接膨胀余量，以保证焊后外形尺寸符合要求。腹板接收起拱线全体放样下料，气割时切割边加放2~3㎜切割余量，气割后清除熔渣和飞溅物，并按要求开好坡口，将坡口地位打磨干净，面板底板每段均应在对接缝焊完后再放样下料。3.4矫正：各零部件下料后进行检测，对变形超标的零部件均需进行矫正，矫正可采用冷矫正或加热矫正，采用热矫正时，加热温度不应超过900°，且应自然冷却，矫正后零部件均应满足规范要求。3.5焊接3.5.1焊条采用J507（E5015）焊条，气体保护焊及埋弧焊采用H08MnA焊丝，埋弧焊焊剂采用401焊剂。3.5.2本工程厂内钢板对接采用埋弧焊，各角焊缝采用气体保护焊，现场对接采用手工焊。3.5.3坡口方式：厂内钢板对接不开坡口，采用双面埋弧焊可保证焊透，现场对接处面板、底板开V型坡口，腹板开X形坡口，U型肋开单面坡口。3.5.4清根：对采用手工焊或气体保护焊并要求焊透的焊缝应采用碳弧气刨进行清根，清根后运用磨光机将焊道内打磨干净。3.5.5工艺评定：焊接工程开始前，应做焊接工艺评定，本工程次要钢板厚度为12㎜、14㎜二种，选择14㎜进行焊接实验，焊接试件严厉按工艺要求进行制造，工艺评定合格后方能开始焊接桥体。3.5.6焊条、焊剂运用前应严厉按工艺要求进行烘干，烘干后保温存放，回收的焊剂应过筛后重新烘干且应与未运用过的焊剂混合后再用。3.5.7宜尽量采用多层焊接，每层焊缝高度不大于4~5㎜，以减少焊接内应力，减少焊接变形。3.5.8焊接时根据焊接地位随时调解焊接电流。钢板对接应加引弧板，在引弧板上起弧，禁止在工件母材上直接引弧。3.5.9定位焊采用同种焊条、焊缝长度15~25㎜，间距200~300㎜一步，焊缝高度不超过坡口深度或焊角高度的三分之一。4、焊缝的外观检查：焊缝施焊冷却后进行外观检查，对接焊缝的高度、余高、角焊缝的焊脚高度必须符合设计和规范要求，焊缝的纹路应均匀，不得有裂纹，未熔合夹渣、焊瘤、咬边、烧穿、弧坑和针状气孔等缺陷，焊接区无飞溅残留物。5、焊缝的无损检测：无损检测在焊缝外观检查合格后进行，杆件的横向对接焊缝100%超声波探险伤，射线摄片检查按规范，纵向对接焊缝100%超声波探伤。超声波探伤有疑问的焊缝采用射线摄片复检。一切质量达不到等级要求的焊缝必须返工。6、除锈防腐：钢板进场后即开始进行喷沙防腐、喷沙等级达到Sa2.5级，喷20um醇溶性无机富锌底漆，桥体车间制造完后，焊缝影响部位打磨干净，然后开始涂刷防腐层，现场对接部位留出150~200㎜地位不涂。6.1钢梁表面面及内表面喷环氧富锌底漆80um，环氧云铁两头漆100um。6.2钢梁两端各0.88米的端面及底
