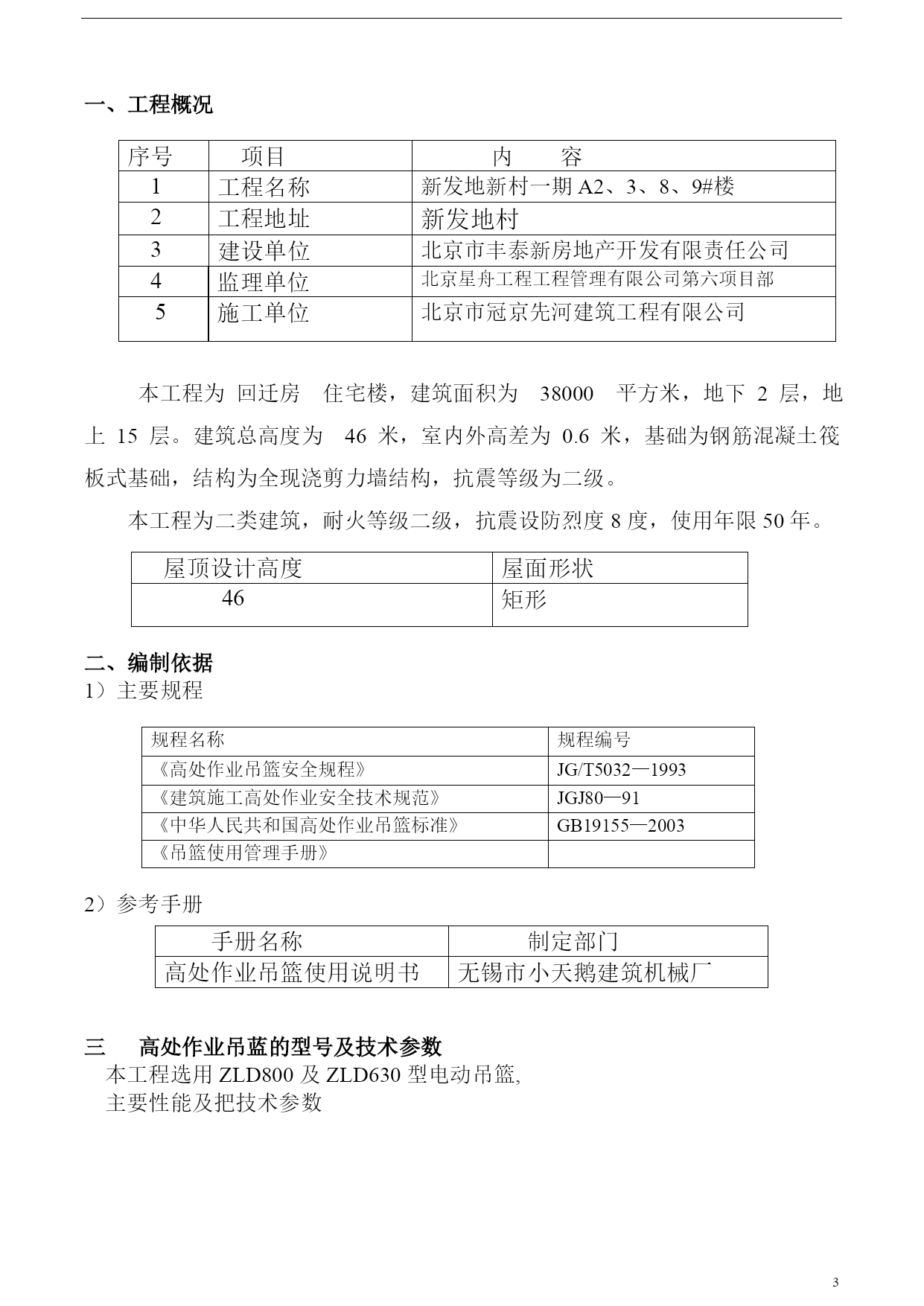

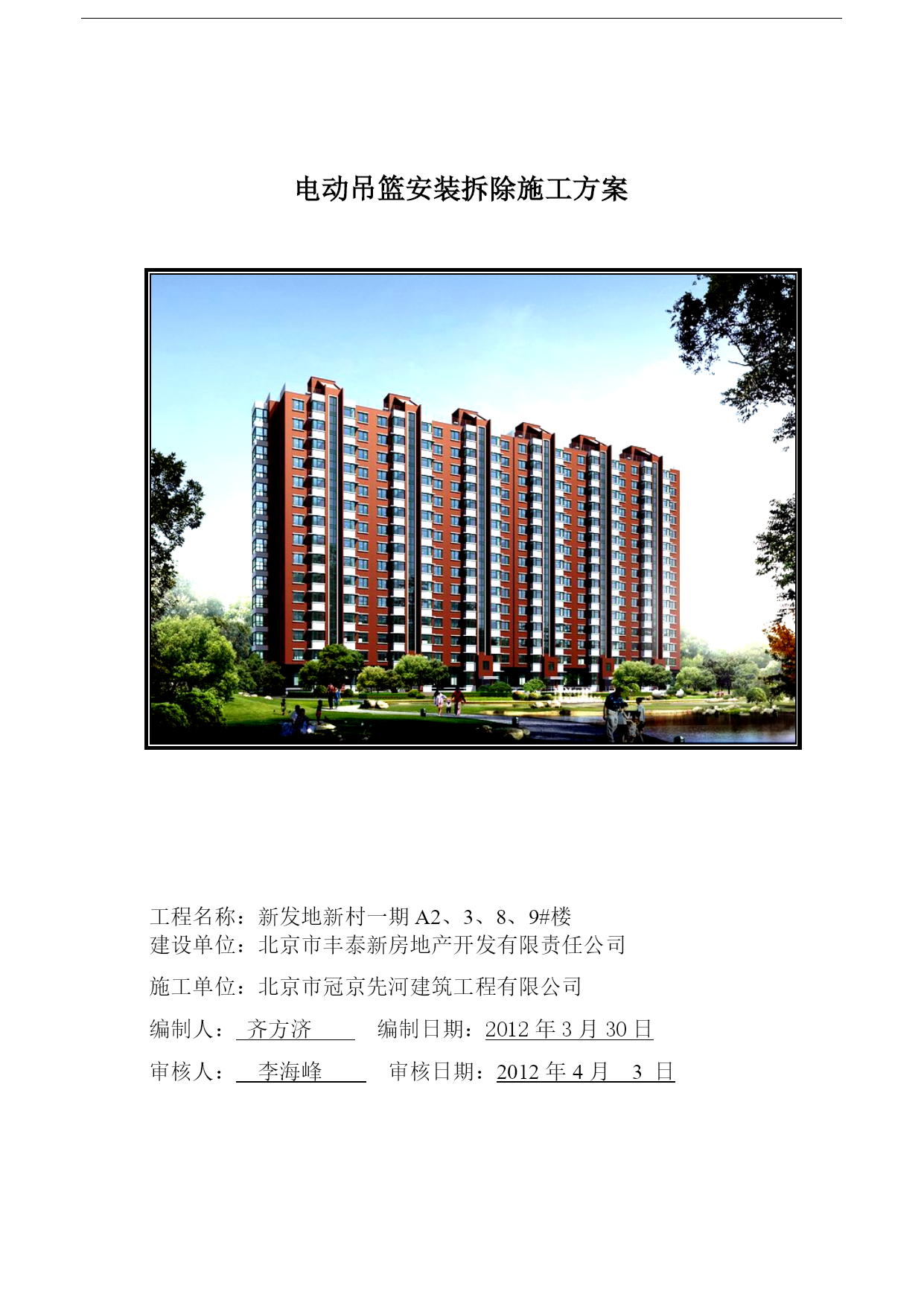

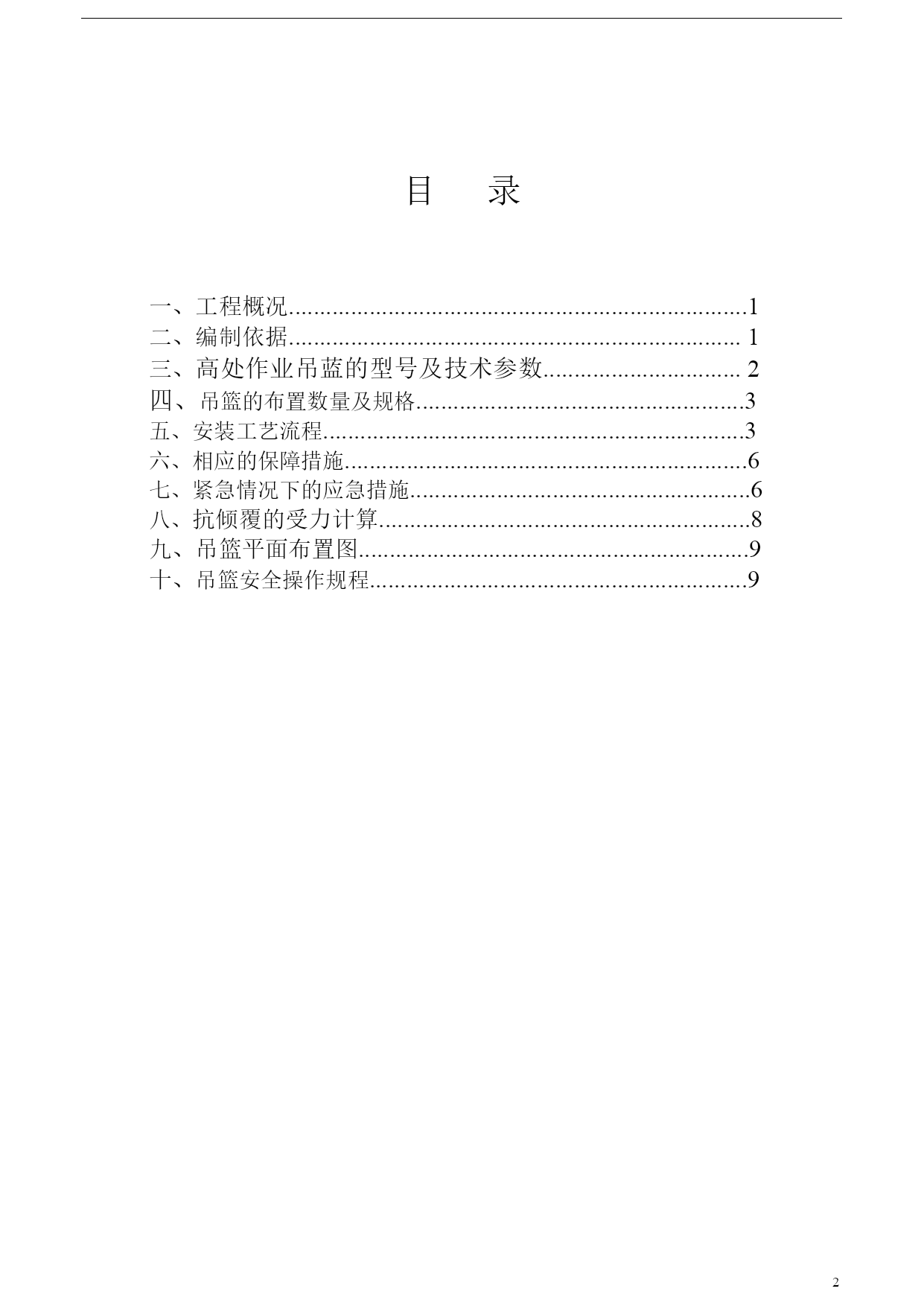

PAGE13电动吊篮安装拆除施工方案工程名称：新发地新村一期A2、3、8、9#楼建设单位：北京市丰泰新房地产开发有限责任公司施工单位：北京市冠京先河建筑工程有限公司编制人：齐方济编制日期：2012年3月30日审核人：李海峰审核日期：2012年4月3日目录一、工程概况..........................................................................1二、编制依据.........................................................................1三、高处作业吊蓝的型号及技术参数................................2四、吊篮的布置数量及规格.....................................................3五、安装工艺流程....................................................................3六、相应的保障措施.................................................................6七、紧急情况下的应急措施.......................................................6八、抗倾覆的受力计算............................................................8九、吊篮平面布置图...............................................................9十、吊篮安全操作规程.............................................................9一、工程概况序号项目内容1工程名称新发地新村一期A2、3、8、9#楼2工程地址新发地村3建设单位北京市丰泰新房地产开发有限责任公司4监理单位北京星舟工程工程管理有限公司第六项目部5施工单位北京市冠京先河建筑工程有限公司本工程为回迁房住宅楼，建筑面积为38000平方米，地下2层，地上15层。建筑总高度为46米，室内外高差为0.6米，基础为钢筋混凝土筏板式基础，结构为全现浇剪力墙结构，抗震等级为二级。本工程为二类建筑，耐火等级二级，抗震设防烈度8度，使用年限50年。屋顶设计高度屋面形状46矩形二、编制依据1）主要规程规程名称规程编号《高处作业吊篮安全规程》JG/T5032—1993《建筑施工高处作业安全技术规范》JGJ80—91《中华人民共和国高处作业吊篮标准》GB19155—2003《吊篮使用管理手册》2）参考手册手册名称制定部门高处作业吊篮使用说明书无锡市小天鹅建筑机械厂三高处作业吊蓝的型号及技术参数本工程选用ZLD800及ZLD630型电动吊篮,主要性能及把技术参数型号项目及单位ZLD/80ZLD/63额定载重Kg800630提升速度M/Min9.6±0.59.6±0.5平台尺寸（长×宽×高）MM（2500×3）×776×1230(2000×3)×690×1180悬挂机构前梁额定伸出量MM13001300前梁离地高度MM1300~1800(调节间距100)1300~1800(调节间距100)提升机型号LTD8LTD6.3数量只22电动机型号YEJ90S-4YEJ90L-4功率Kw2.21.5电压V380380转速r.p.m14201420制动力矩N-m2515安全锁型号LST20-1LST20-1数量只22允许冲击力KN2020质量悬吊平台Kg480480提升机Kg200100安全锁Kg5×25×2悬挂机构Kg404(不含配重)346(不含配重)电箱Kg1515整机Kg1243（不含配重）1135（不含配重）配重Kg25Kg//块25Kg//块钢丝绳型号6×19W+1WS-8.34×25Fi+PP-φ8.3电缆线型号3×2.5+2×1.5YC-5(1根)四、吊篮的布置数量及规格本工程共需吊篮26台注：如挂一半部分倒着施工所需吊篮数目根据实际情况确定，根据该工程的建筑特点电动吊篮的配置根据现场要求可作适当的调整变动。五、安装工艺流程1、安装前的准备工作安装前，清点各零件的数量。检查零部件是否有损伤等异常情况。并应对零部件进
