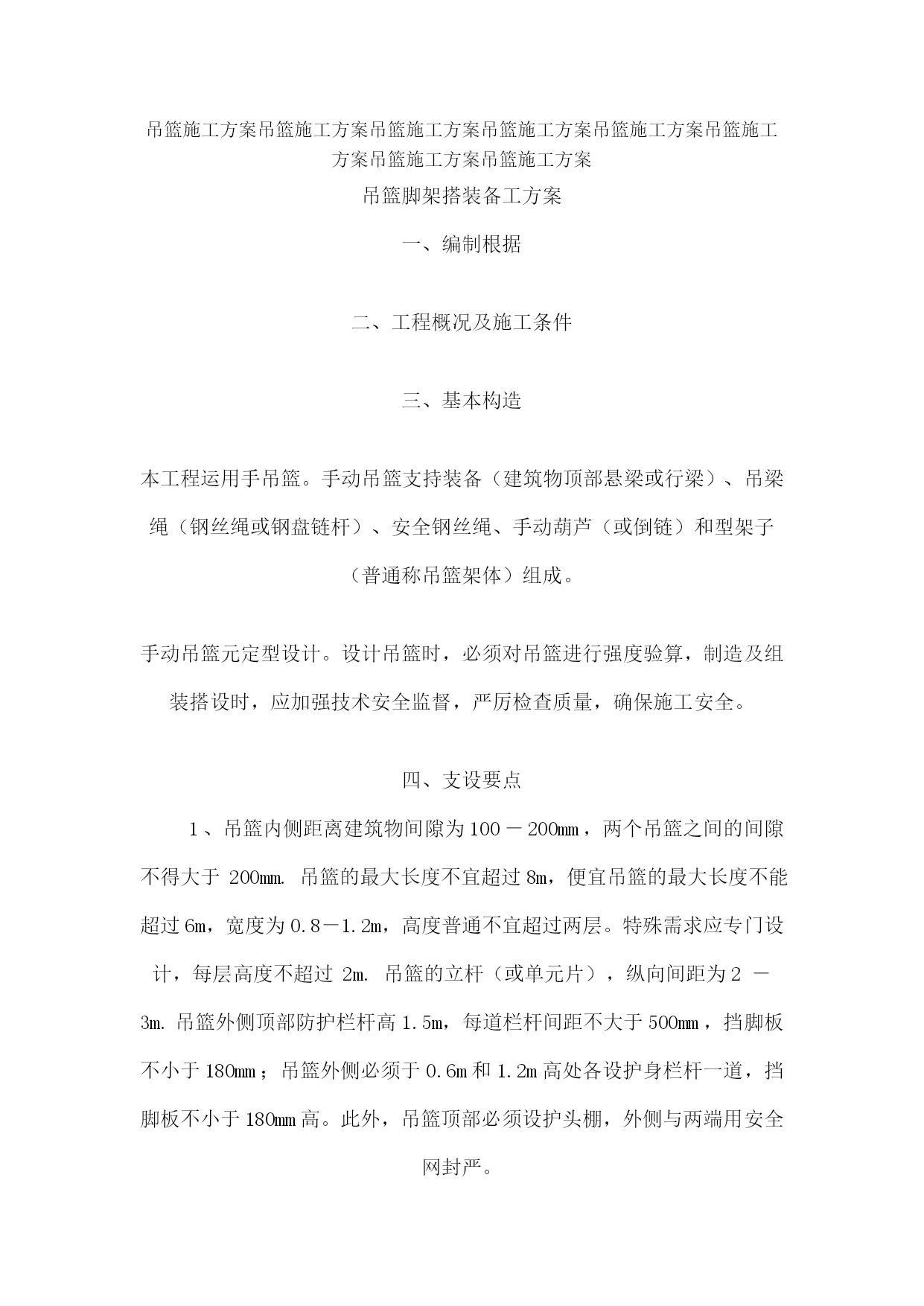

吊篮施工方案吊篮施工方案吊篮施工方案吊篮施工方案吊篮施工方案吊篮施工方案吊篮施工方案吊篮施工方案吊篮脚架搭装备工方案一、编制根据二、工程概况及施工条件三、基本构造本工程运用手吊篮。手动吊篮支持装备（建筑物顶部悬梁或行梁）、吊梁绳（钢丝绳或钢盘链杆）、安全钢丝绳、手动葫芦（或倒链）和型架子（普通称吊篮架体）组成。手动吊篮元定型设计。设计吊篮时，必须对吊篮进行强度验算，制造及组装搭设时，应加强技术安全监督，严厉检查质量，确保施工安全。四、支设要点1、吊篮内侧距离建筑物间隙为100－200mm，两个吊篮之间的间隙不得大于200mm.吊篮的最大长度不宜超过8m，便宜吊篮的最大长度不能超过6m，宽度为0.8－1.2m，高度普通不宜超过两层。特殊需求应专门设计，每层高度不超过2m.吊篮的立杆（或单元片），纵向间距为2－3m.吊篮外侧顶部防护栏杆高1.5m，每道栏杆间距不大于500mm，挡脚板不小于180mm；吊篮外侧必须于0.6m和1.2m高处各设护身栏杆一道，挡脚板不小于180mm高。此外，吊篮顶部必须设护头棚，外侧与两端用安全网封严。2、支持脚手架的横向程度杆间距与插口架相反，脚手架必须与横向程度杆扣牢，不允许有松动或控头板。横向程度杆与支持的纵向程度杆亦要有扣件卡牢。3、吊篮内侧两端应装有可伸缩的护墙轮等安装，使吊篮与建筑物在工作形状时能靠紧，以减少架体晃动；同时超过一层架高的吊篮要设梯，每层架的上下人孔要有盖板。4、钢管伸出扣件应不小于100mm，吊篮架体外侧大面和两端小面应加设剪刀撑或斜撑杆卡牢。5、吊篮若用钢筋链杆，其直径不小于16mm，每节链杆长800mm，每5－10根链杆应彼此连成一组，运用时卡环将各组连接所需求的长度。保险绳应采用不小于φ13mm的钢丝绳。6、悬挂吊篮的挑梁，必须按设计规定与建筑物结构固定牢靠，挑梁挑出长度应保证悬挂吊篮的钢丝绳（或钢筋链杆）垂直地面。挑梁之间运用纵向程度杆连接成全体，以保证挑架结构的不变。挑染与吊绳连接端应有防止滑脱的保护安装。五、操作程序与施工方法吊篮是用倒链先在地面上组装成吊篮架体，并在屋顶挑梁上挂承重钢丝绳和安全绳，然后将重钢丝绳穿过手扳葫芦的导绳孔向钩方向穿入、压紧，往复扳动前进手柄，即可使吊篮提升，往复扳倒退手柄即可落下，但不可同时扳动上下手柄。如果采用钢筋链杆作承重吊杆，则先把安全绳与钢筋链杆挂在已固定好的屋顶挑梁上，然后，把倒链挂在钢筋链杆的链杆上下部吊住吊篮，利用倒链升降。由于倒链行程无量，因而在升降过程中，要多次倒替倒链，人工将倒链升降，如此接力升降。由于绳均采用直径不小于φ13mm的钢丝绳通长到底布置，安全绳与吊篮架体的连接，一川办法是利用钢丝绳兜出吊篮架底与保险绳卡牢（最少4扣），每卡一次留有不大因而1m的升降量，吊篮万一从承重钢丝绳或钢丝链杆上零落，保险绳就起到吊住吊篮架的作用。这类方法很麻烦，每升降1m就要卡一次保险绳，而且万一零落，在保险绳起作用前会有约不大于1m的自在跌冲击。为此比来新研制成一种安全自锁安装（LSL－63型悬挂式脚手架用安全锁，由北京市建筑工程研讨所制造），只需把安全锁固定在吊篮架体上，同时套在保险钢丝绳上，在正常升降时安全锁可以随吊篮架体沿保险钢丝绳升降，万一吊篮零落，安全锁就能自动将吊篮架体锁在保险钢丝绳上。这类安全锁运用方便，安全可靠。LSL－63型手动吊篮安全锁的技术参数项次项目技术参数123456允许冲击力锁绳速度工作荷载钢丝绳（规格φ12.5－6×19）分量有效标定期限6300N11~15m／min7500N（指单锁工作荷载）97300N1.8kg1年六、钢管组合而成的吊篮架计算书吊篮架由吊篮片、钢管（利用扣件）组合而成，吊篮片之间用φ48钢管连接组成全体行架体系计算时，将吊篮视作由两榀纵向行架组成，取其中一榀分析内力进行强度验算。1、荷载计算（1）吊篮架自重力取500／Nm2，吊篮架宽12米，则每榀行架荷载为q1=550×1.2／2=330N／m（2）施工荷载取120N／，则q2=1200×1.2／2=720N／m（3）总荷载q=q1+q2=330+720=1050N／m1、内力及截面验算（1）上弦弯矩Mmax=1／8q12=×1050×2.52=820N.mφ48×3.5mm钢管，截面，截面抵抗矩W=5075mm3σ=Mmax／w=820000／5075=161.6N／nm2（2）桁架内力计算将均布荷载化为集中荷载，按铰接行架计算F=2.5×1050=2625N支座反力RA=RB=5250N上弦内力S=RA×（2.5／1.8）=5250×（2.5／1.8）=7292Nσ=S／A=7292／489=14.9／mm2＜0.1f=21.5N／mm2按《钢结构设计规范》规定可不计轴力S，以曲折应力计算σ=161.6N／mm2＜f-21
