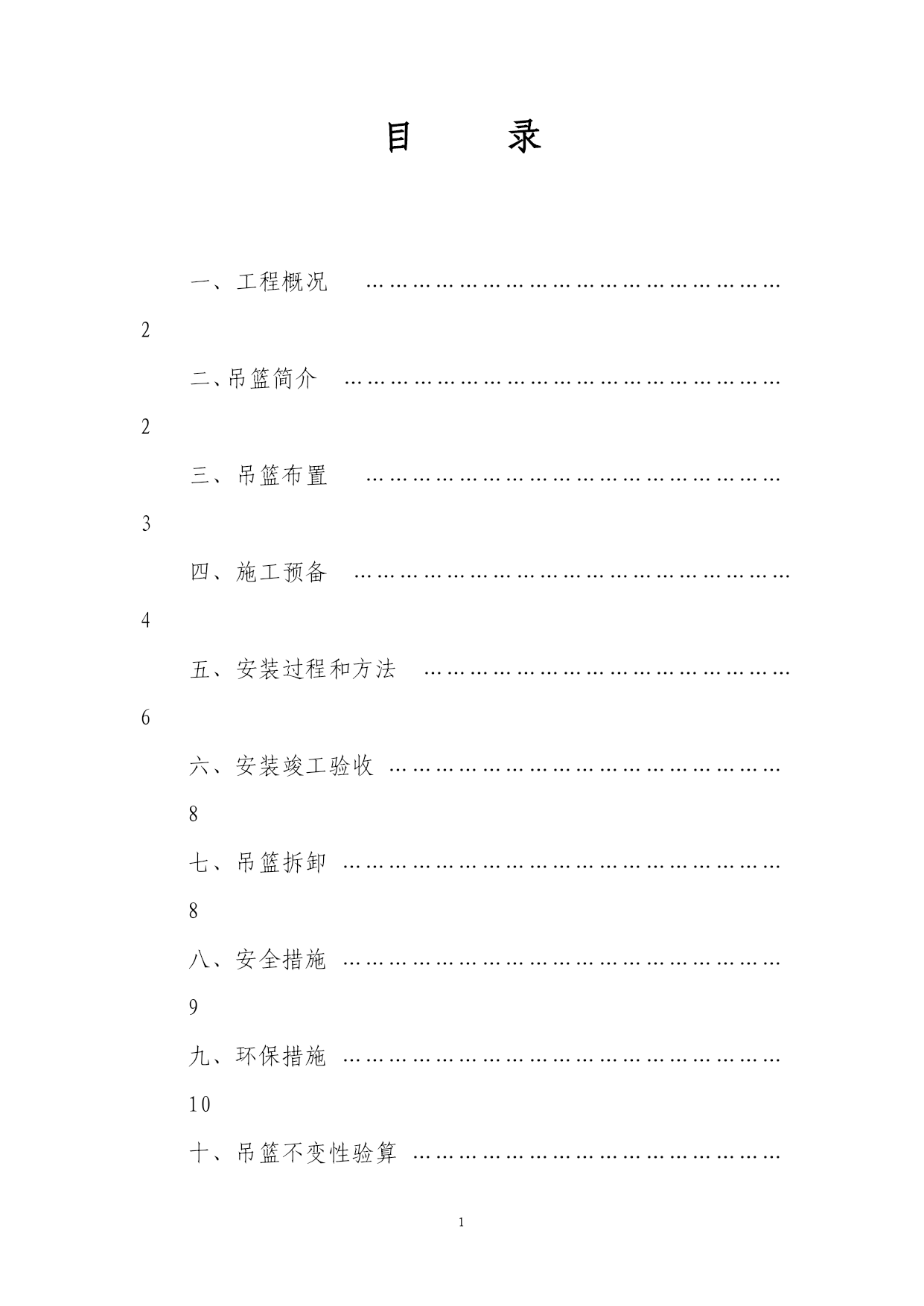

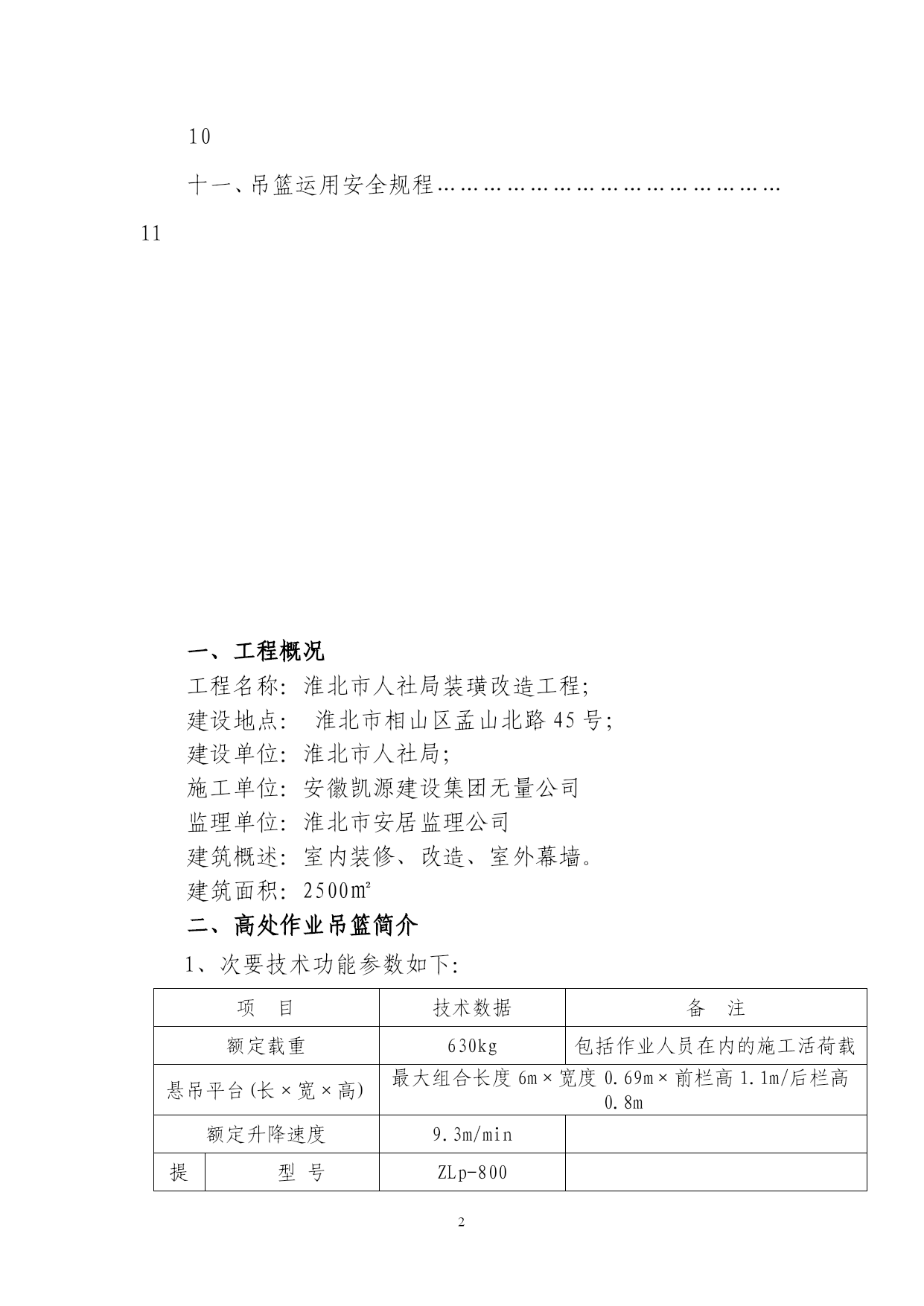

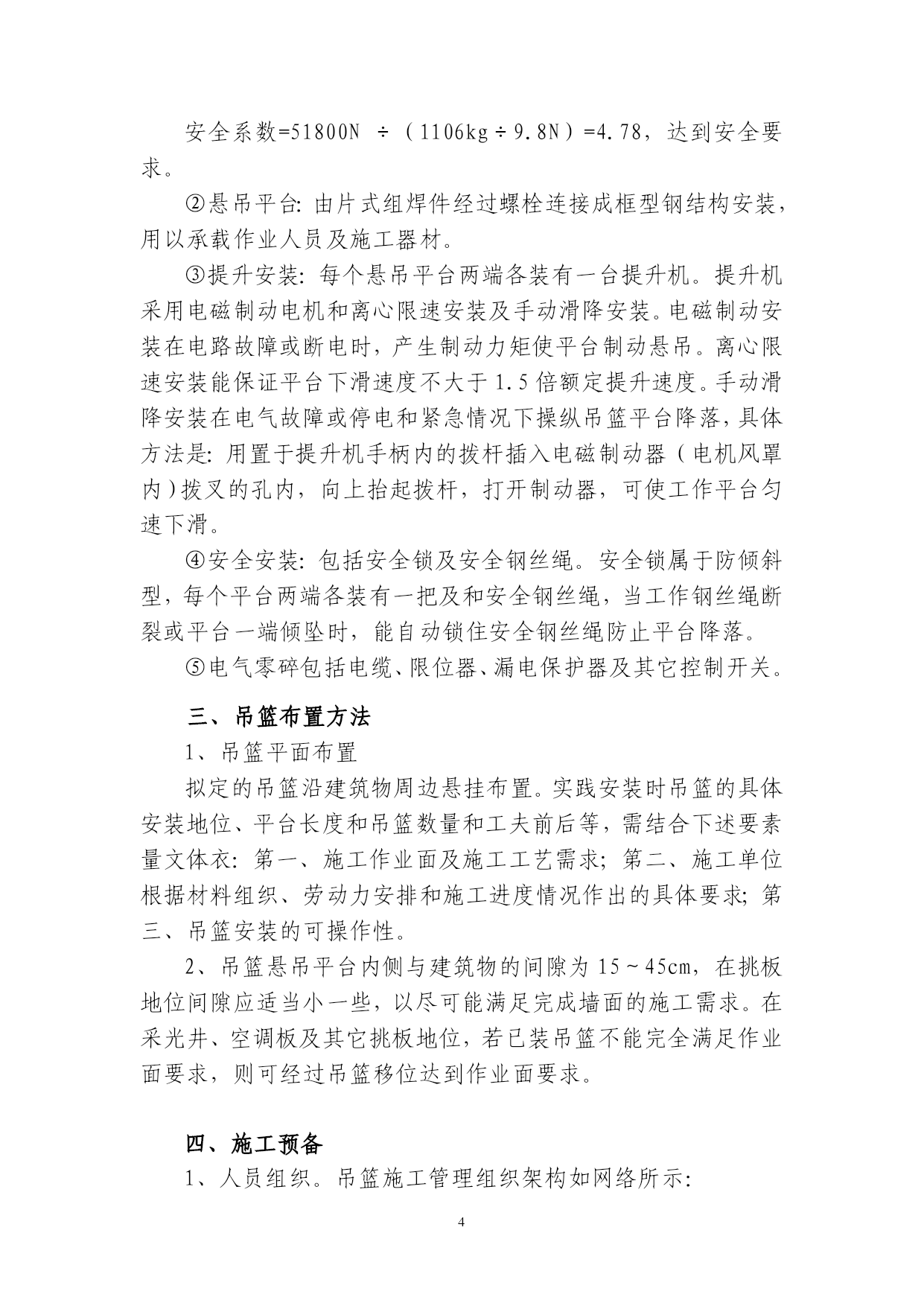

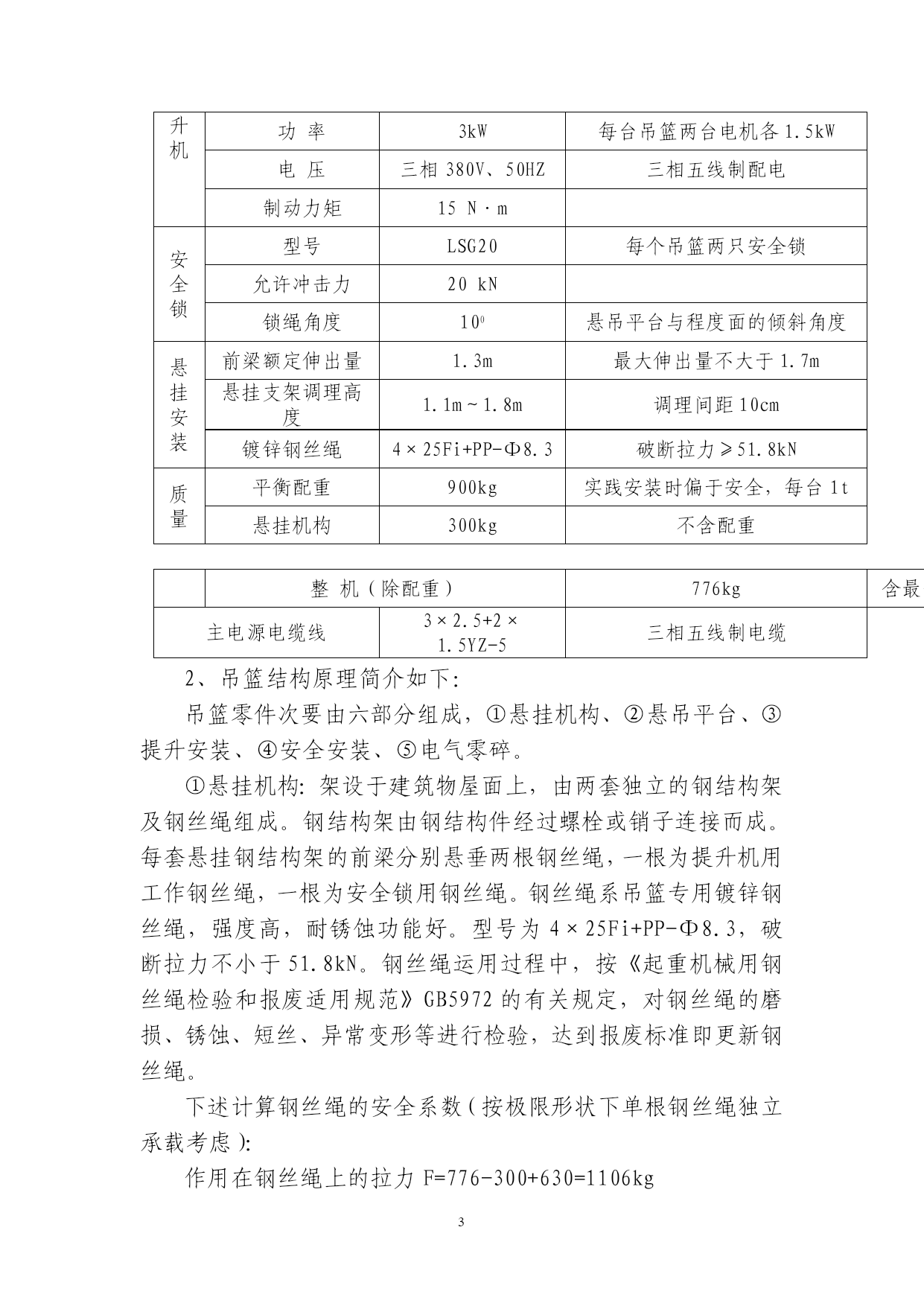

PAGEPAGE12目录一、工程概况………………………………………………2二、吊篮简介…………………………………………………2三、吊篮布置………………………………………………3四、施工预备…………………………………………………4五、安装过程和方法…………………………………………6六、安装竣工验收……………………………………………8七、吊篮拆卸…………………………………………………8八、安全措施…………………………………………………9九、环保措施…………………………………………………10十、吊篮不变性验算…………………………………………10十一、吊篮运用安全规程………………………………………11一、工程概况工程名称：淮北市人社局装璜改造工程；建设地点：淮北市相山区孟山北路45号；建设单位：淮北市人社局；施工单位：安徽凯源建设集团无量公司监理单位：淮北市安居监理公司建筑概述：室内装修、改造、室外幕墙。建筑面积：2500㎡二、高处作业吊篮简介1、次要技术功能参数如下：项目技术数据备注额定载重630kg包括作业人员在内的施工活荷载悬吊平台(长×宽×高)最大组合长度6m×宽度0.69m×前栏高1.1m/后栏高0.8m额定升降速度9.3m/min提升机型号ZLp-800功率3kW每台吊篮两台电机各1.5kW电压三相380V、50HZ三相五线制配电制动力矩15N·m安全锁型号LSG20每个吊篮两只安全锁允许冲击力20kN锁绳角度100悬吊平台与程度面的倾斜角度悬挂安装前梁额定伸出量1.3m最大伸出量不大于1.7m悬挂支架调理高度1.1m～1.8m调理间距10cm镀锌钢丝绳4×25Fi+PP-Φ8.3破断拉力≥51.8kN质量平衡配重900kg实践安装时偏于安全，每台1t悬挂机构300kg不含配重整机（除配重）776kg含最长平台6m金属构件及电器主电源电缆线3×2.5+2×1.5YZ-5三相五线制电缆2、吊篮结构原理简介如下：吊篮零件次要由六部分组成，①悬挂机构、②悬吊平台、③提升安装、④安全安装、⑤电气零碎。①悬挂机构：架设于建筑物屋面上，由两套独立的钢结构架及钢丝绳组成。钢结构架由钢结构件经过螺栓或销子连接而成。每套悬挂钢结构架的前梁分别悬垂两根钢丝绳，一根为提升机用工作钢丝绳，一根为安全锁用钢丝绳。钢丝绳系吊篮专用镀锌钢丝绳，强度高，耐锈蚀功能好。型号为4×25Fi+PP-Φ8.3，破断拉力不小于51.8kN。钢丝绳运用过程中，按《起重机械用钢丝绳检验和报废适用规范》GB5972的有关规定，对钢丝绳的磨损、锈蚀、短丝、异常变形等进行检验，达到报废标准即更新钢丝绳。下述计算钢丝绳的安全系数（按极限形状下单根钢丝绳独立承载考虑）：作用在钢丝绳上的拉力F=776-300+630=1106kg安全系数=51800N÷（1106kg÷9.8N）=4.78，达到安全要求。②悬吊平台：由片式组焊件经过螺栓连接成框型钢结构安装，用以承载作业人员及施工器材。③提升安装：每个悬吊平台两端各装有一台提升机。提升机采用电磁制动电机和离心限速安装及手动滑降安装。电磁制动安装在电路故障或断电时，产生制动力矩使平台制动悬吊。离心限速安装能保证平台下滑速度不大于1.5倍额定提升速度。手动滑降安装在电气故障或停电和紧急情况下操纵吊篮平台降落，具体方法是：用置于提升机手柄内的拨杆插入电磁制动器（电机风罩内）拨叉的孔内，向上抬起拨杆，打开制动器，可使工作平台匀速下滑。④安全安装：包括安全锁及安全钢丝绳。安全锁属于防倾斜型，每个平台两端各装有一把及和安全钢丝绳，当工作钢丝绳断裂或平台一端倾坠时，能自动锁住安全钢丝绳防止平台降落。⑤电气零碎包括电缆、限位器、漏电保护器及其它控制开关。三、吊篮布置方法1、吊篮平面布置拟定的吊篮沿建筑物周边悬挂布置。实践安装时吊篮的具体安装地位、平台长度和吊篮数量和工夫前后等，需结合下述要素量文体衣：第一、施工作业面及施工工艺需求；第二、施工单位根据材料组织、劳动力安排和施工进度情况作出的具体要求；第三、吊篮安装的可操作性。2、吊篮悬吊平台内侧与建筑物的间隙为15～45cm，在挑板地位间隙应适当小一些，以尽可能满足完成墙面的施工需求。在采光井、空调板及其它挑板地位，若已装吊篮不能完全满足作业面要求，则可经过吊篮移位达到作业面要求。四、施工预备1、人员组织。吊篮施工管理组织架构如网络所示：总负责人吊篮管理员技术内业安全员吊篮班班长保护人员安装人员各级人员的本能机能明确如下：总负责人负责吊篮施工全过程的全体策划、组织、谐和和监督。
