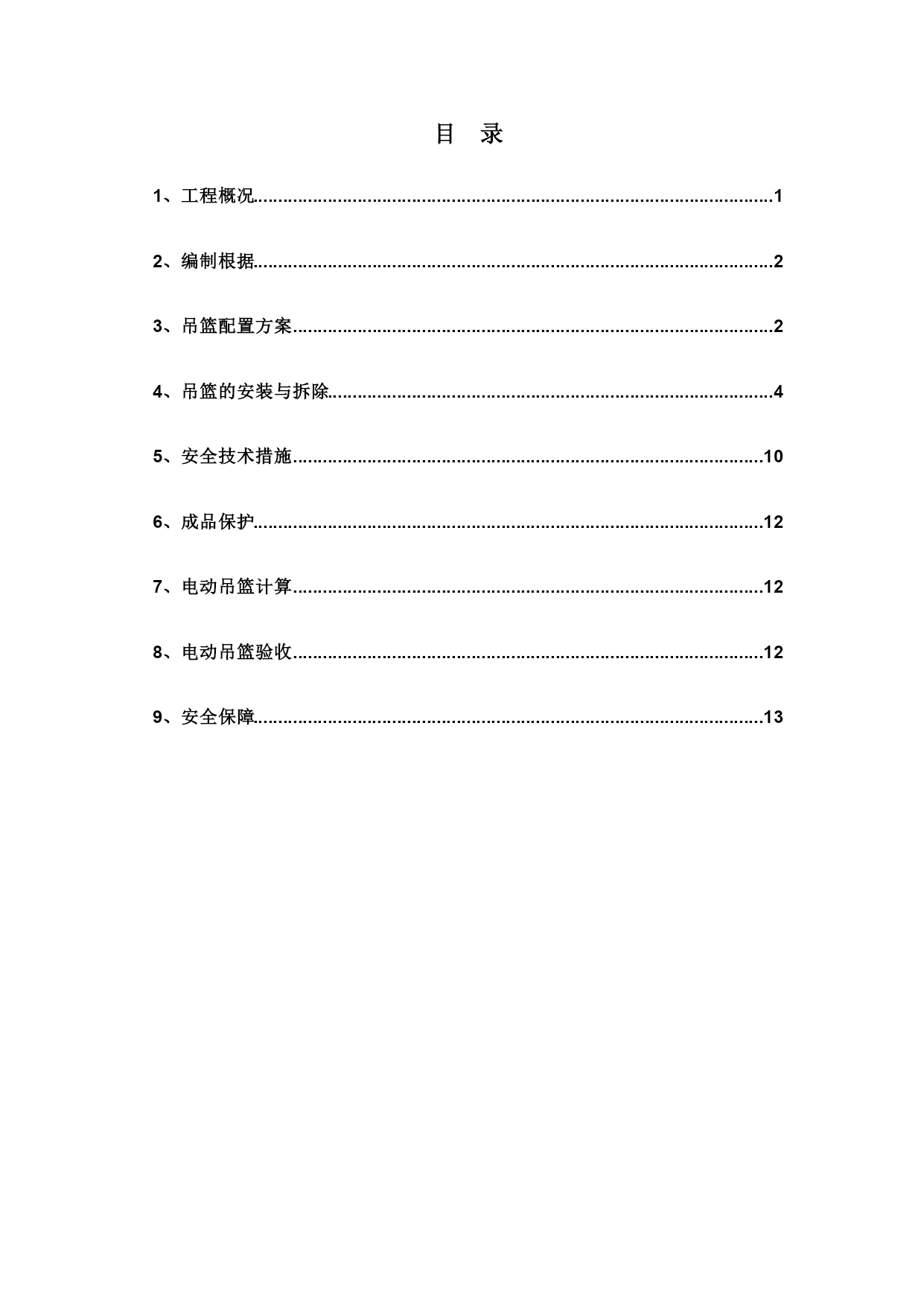

北京城建一公司□□□项目经理部□□□工程吊篮方案PAGE14目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc289893104"1、工程概况PAGEREF_Toc289893104\h1HYPERLINK\l"_Toc289893105"2、编制根据PAGEREF_Toc289893105\h2HYPERLINK\l"_Toc289893106"3、吊篮配置方案PAGEREF_Toc289893106\h2HYPERLINK\l"_Toc289893107"4、吊篮的安装与拆除PAGEREF_Toc289893107\h4HYPERLINK\l"_Toc289893108"5、安全技术措施PAGEREF_Toc289893108\h10HYPERLINK\l"_Toc289893109"6、成品保护PAGEREF_Toc289893109\h12HYPERLINK\l"_Toc289893110"7、电动吊篮计算PAGEREF_Toc289893110\h12HYPERLINK\l"_Toc289893111"8、电动吊篮验收PAGEREF_Toc289893111\h12HYPERLINK\l"_Toc289893112"9、安全保障PAGEREF_Toc289893112\h13PAGE131、工程概况为多层住宅楼，其中E01＃楼为现浇剪力墙结构；（局部有外凸阳台），共9层，檐高29m，为保证安全有效的施工，采用北京北辰机械厂消费的ZLP630、ZLP500型电动吊篮进行外装修涂料施工。吊篮已经过北京市质检中心检测质量可靠。2、编制根据2.1、住宅楼等工程及设计图纸、施工组织设计和装修施工方案；2.2、建筑施工工具式脚手架安全技术规程【JGJ202-2010】2.3、《高处作业吊篮安全规则》JGJ5027-19922.4、《建筑施工安全检查标准》JGJ59-19992.5、《施工现场临时用电安全技术规范》JGJ46-20052.6、《现行建筑施工规范大全》2.7、《北京市建筑工程施工安全操作规程》京建施工【2003】1号2.8、《电动装修吊篮培训教材》及相关规范、法规3、吊篮配置方案3.1、吊篮技术功能型号：ZLD500型电动吊篮额定载荷：500kg平台长度：（2m、2.5m、3m、3.5m、4m、5m、6m）升降速度：8.0m/min提降低度：80m装备功率：2×1.1kW电源电压：（380±10%V，50Hz，三相五线制）悬挂吊篮支架升降范围：1250-1750mm钢丝绳：6×19W+IWS-8.6，最小破断拉力68.5kN；型号：ZLD630型电动吊篮额定载荷：630kg平台长度：（1.5m、2.5m、3m、4m、4.5m、5m、5.5m、6m）升降速度：8.0m/min提降低度：80m装备功率：2×1.5kW电源电压：（380±10%V，50Hz，三相五线制）悬挂吊篮支架升降范围：1250-1750mm钢丝绳：6×19W+IWS-8.6，最小破断拉力68.5kN3.2、装备运用环境：严禁雨雪天进行作业；工作处阵风风速大于5级风时，不准作业；吊篮正常工作电压应保持在380±19v范围内，当现场电压低于342伏时，不得进行作业；工作环境温度为-10℃～+40℃；环境绝对湿度不大于90％（25℃）；施工范围下方如有道路时，设置警示线或安全护栏，并在附近设置醒目的警示标志或配备安全监督员；夜间施工是，现场应有充足的照明装备，其照度大于150Lx；电焊火花保证不伤及钢丝绳；距吊篮现场10m范围内不能有高压线。3.3、吊篮数量及长度选择根据本楼立面现场尺寸，1＃、2#楼每楼配置吊篮68台，5～8＃楼每楼配置吊篮15台，吊篮安装地位见平面布置图（见附图）。4、吊篮的安装与拆除由出租单位负责，进行初验后与运用单位进行复验，合格后交运用单位，吊篮的设计、制造、安装、检修等应满足《高处作业吊篮安全规则》及《建筑施工安全技术一致规范》的要求，并满足以下要求。人员预备：吊篮厂家派相关人员负责安装，我公司提供协助安装。吊篮预备：吊篮进场根据工地实践情况采取分批进场。机械预备：运用塔式起重机或施工电梯。安装布置：外挂架现场组装。详见工艺流程图、现场组装图、配重表示图。电力预备：承租方必须在建筑物顶预备380V动力电源，及三级动力柜。安装地位：在楼顶吊篮配重地位处的楼板下方需回顶，搭设钢管支持架，立杆间距1.2×1.2m，横杆步距1.5m，立杆上
