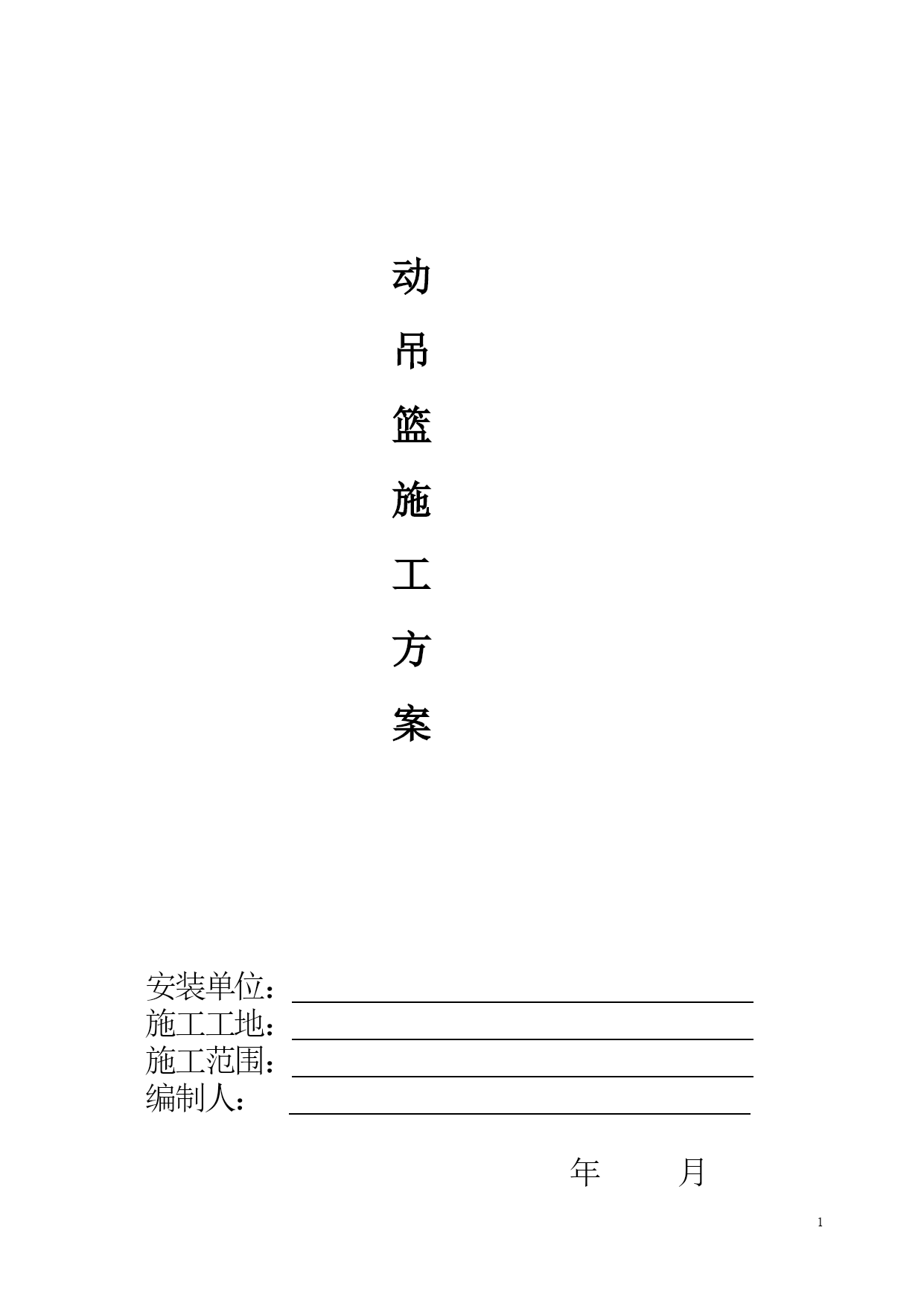

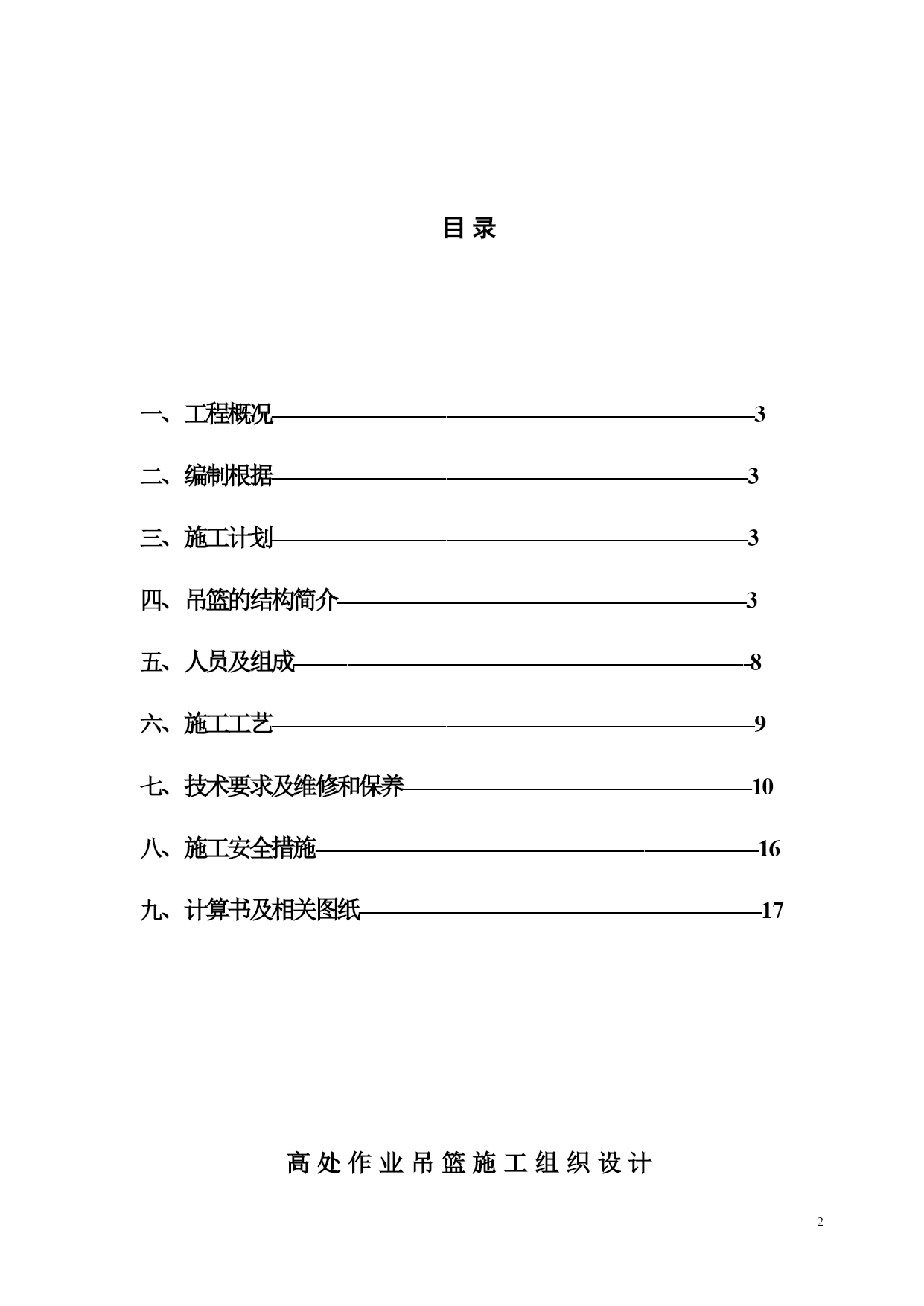

PAGEPAGE20动吊篮施工方案安装单位：施工工地：施工范围：编制人：年月目录工程概况------------------------------------------------------------------------3编制根据-----------------------------------------------------------------------3施工计划-----------------------------------------------------------------------3吊篮的结构简介-------------------------------------------------------------3人员及组成--------------------------------------------------------------------8施工工艺------------------------------------------------------------------------9技术要求及维修和保养----------------------------------------------------10施工安全措施------------------------------------------------------------------16计算书及相关图纸------------------------------------------------------------17高处作业吊篮施工组织设计工程概况Xxxx区包括9栋超高层住宅，总建筑面积约24.4万平米，9栋住宅楼分别为20~43层，该9栋塔楼的外墙涂料工程拟采用我公司的电动吊篮施工。.编制根据《高处作业吊篮安全规则》GB19155-2003﹤6鷃搲?《起重机械用钢丝绳检验和报废适用规范》GB/T5972-2006G菅?乺a《普通用途钢丝绳》GB/T20118-2006??e戴?三、施工计划在施工中，一直贯彻“安全第一、预防为主”的安全消费工作方针，认真履行国务院、建设部、颁发的《高处作业吊篮安全规则》GB19155-2003，把安全消费工作纳入施工组织设计和施工管理计划，强化安全消费管理，经过组织落实、责任到人、定期检查、认真整改，完成“杜绝因工死亡变乱，重伤变乱、轻伤事故乱控制在最低”的工作目标。四、吊篮的结构简介吊篮零件由悬挂机构、悬吊平台、提升机、安全锁、工作钢丝绳、安全钢丝和电气箱及电气控制零碎等次要部分组成，见图一。HYPERLINK"http://www.wx-fh.com.cn/Upload/ShowImg/cp6.jpg"\t"_blank"悬挂机构2、行程限位块3、安全锁4、提升机5、重锤6、靠墙轮(用户定作)7、电器箱8、悬吊平台9、工作钢丝绳10、安全钢丝绳专项阐明：我司为3#、5#楼和6#、7#楼各拉一条配好电箱的6平方5芯电缆线，然后，接入吊篮专用电箱，做到一机一闸、专线专用。吊篮配重是带眼的水泥混凝土压块，用钢丝绳加卡扣固定，配重下四个轮子，用专用螺丝拧紧，锁死，以防轮子晃动，防止其它分包人员私自搬到，并且派安全专员每日巡查。吊篮型号OSET-800额定载荷400kg升降速度9.3m/min吊篮长度1m-6m可任意拼接标准长度2m×3节平台分量288kg提升机功率1.5KW×2只提升机型号LTD6.3安全锁安全锁型号LSG20LSG20数量只22允许冲击力kN2020安全锁属于防倾斜型安全锁，当工作钢丝绳断裂或悬吊平台一端滑降而使悬吊平台发生倾坠时，能自动锁住安全钢丝绳，防止悬吊平台下坠的安全安装。安全锁是经过摆臂来完成自动锁绳的，属于常闭型安全锁，正常工作时，摆臂上的滚轮遭到工作钢丝绳的压榨而将摆臂抬起，带动锁绳机构松开，使安全锁处于开锁地位，此时安全钢丝绳可自动经过安全锁。当工作钢丝绳断裂或悬吊平台倾斜至必然角度时，工作钢丝绳对摆臂上滚轮的压力消弭，摆臂着落至原始闭锁地位，并带动锁绳机构将安全钢丝绳抱合，锁住安全钢丝绳，完成安全锁自动锁绳。提升机提升机型号LTD630LTD800数量只22电动机型号Kw1.52.2功率V380380电压n/min14201420制动力矩N-m1515电器箱5.电气箱电路图五、人员及组成组成人员项目总负责：苏晓俊安全技术负责人：苏先举装备供应负责人：苏晓俊现场指挥：马学友装拆、移位班长：汪红军
