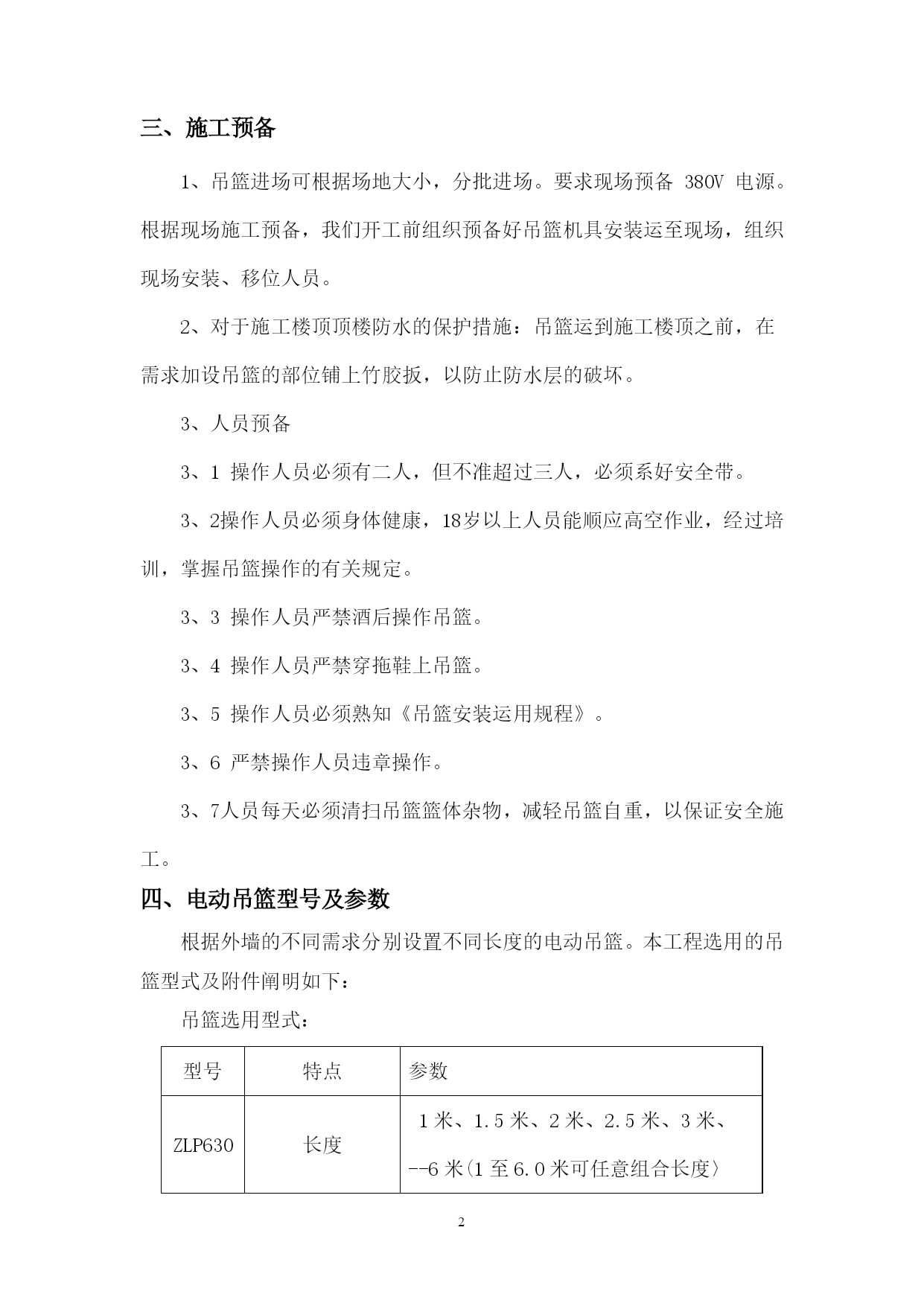

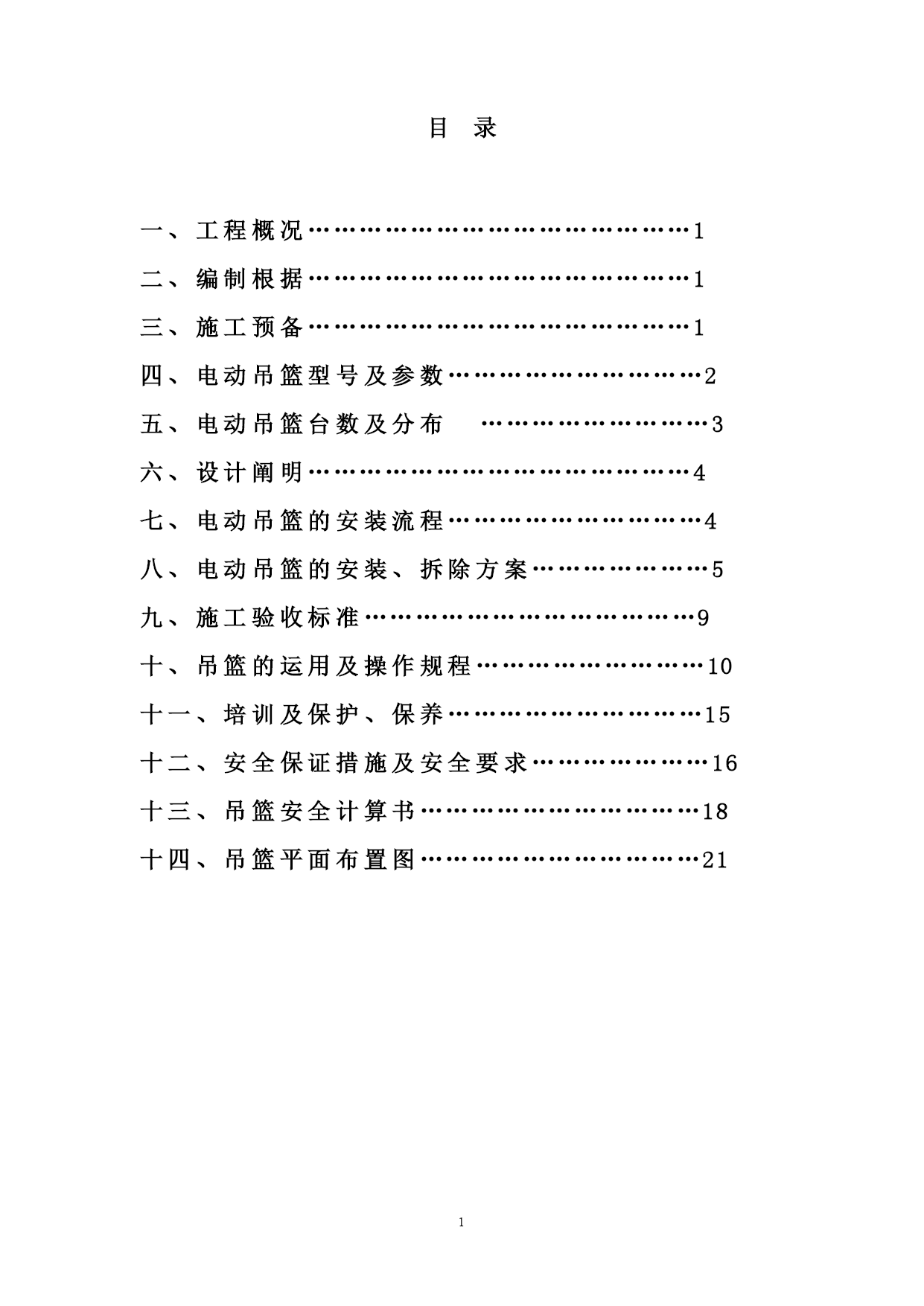

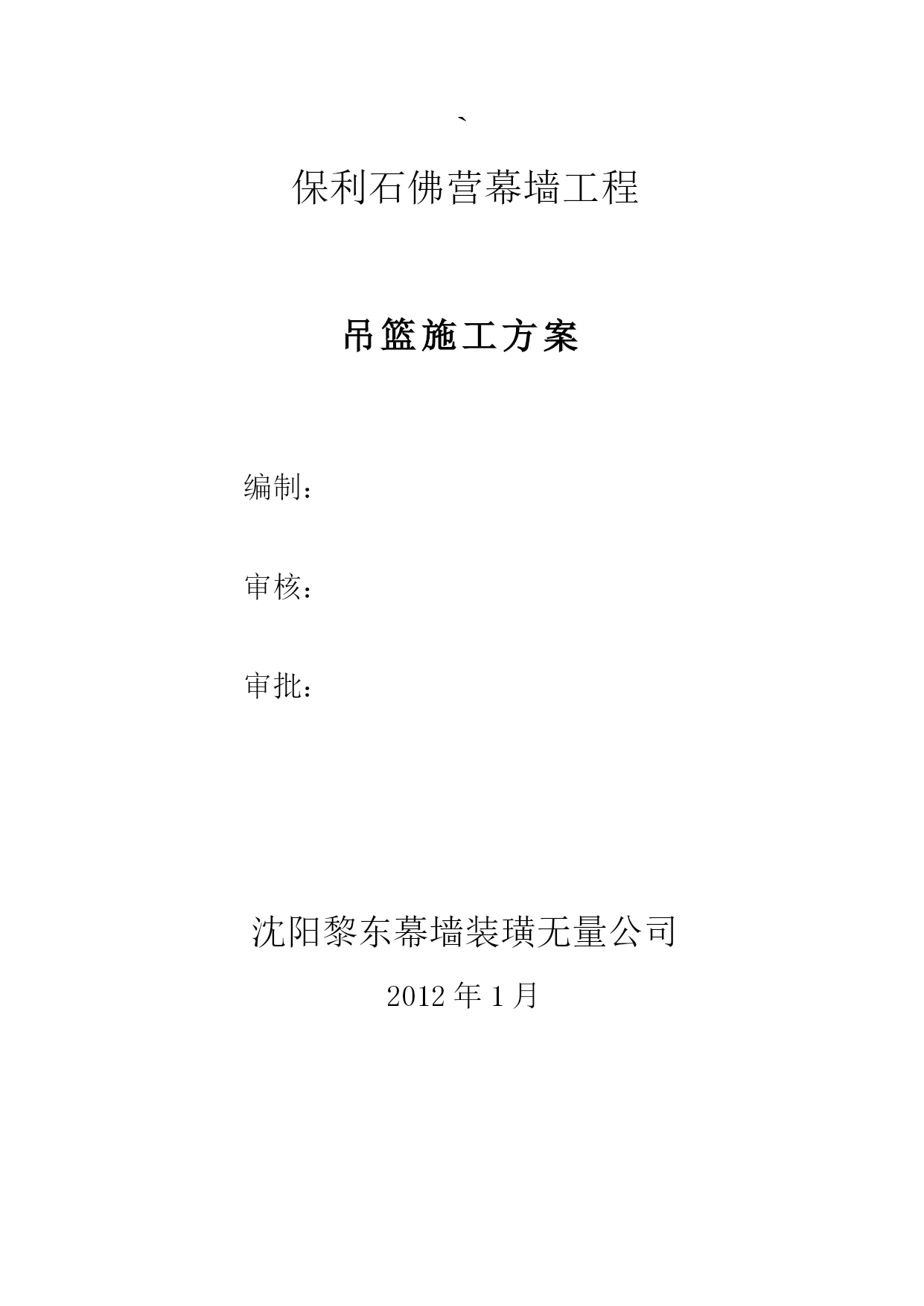

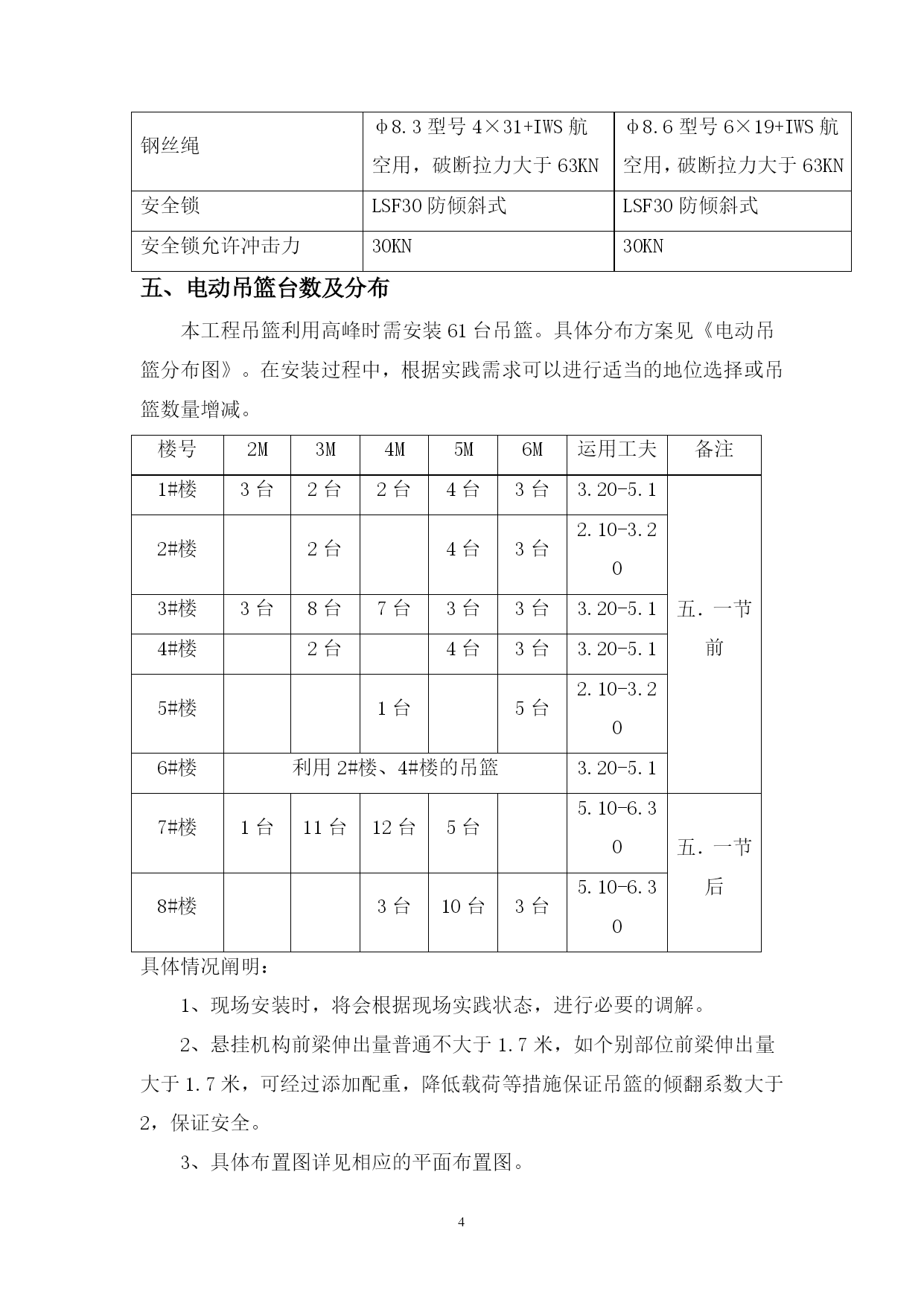

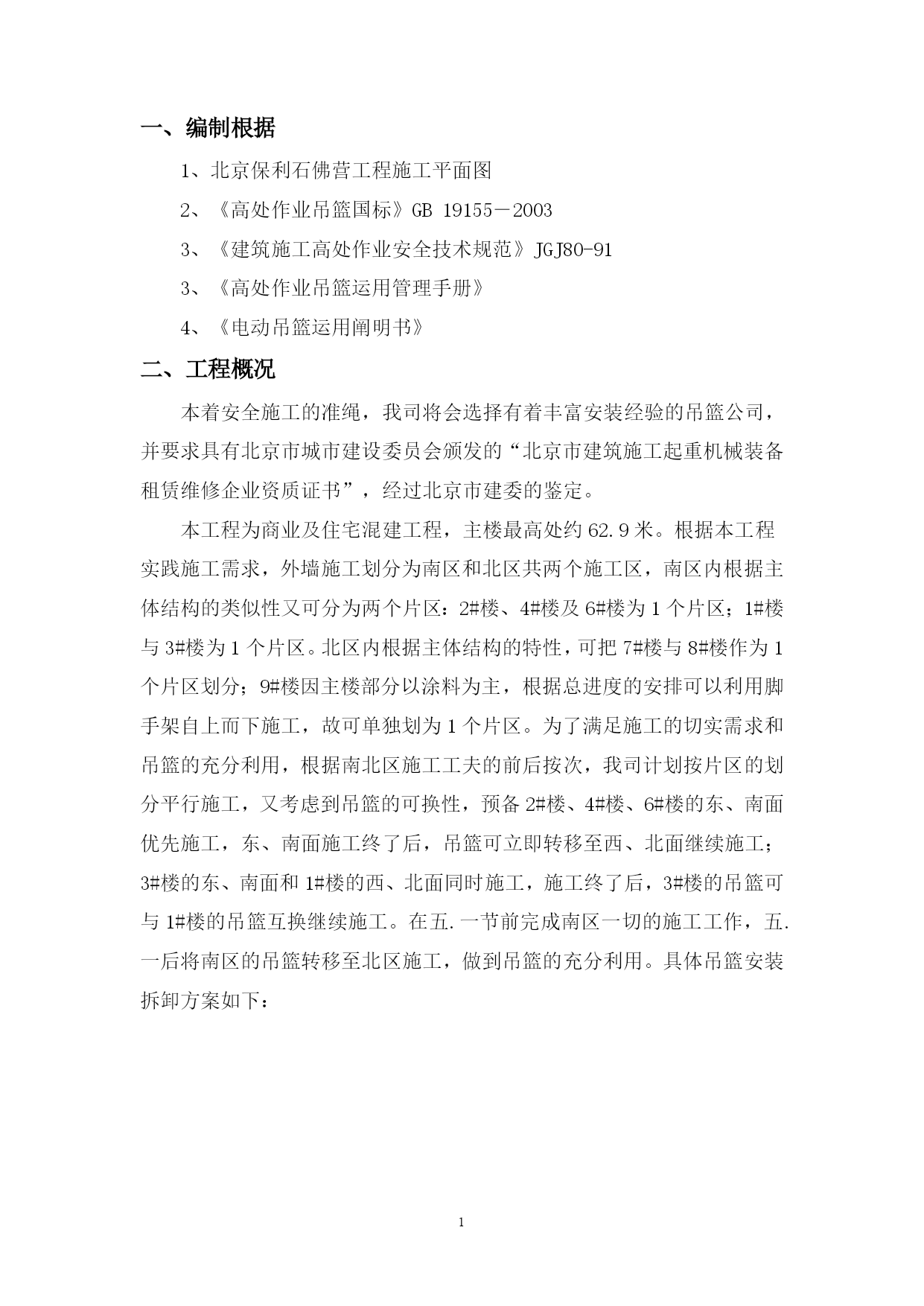

PAGEPAGE26`保利石佛营幕墙工程吊篮施工方案编制：审核：审批：沈阳黎东幕墙装璜无量公司2012年1月目录一、工程概况………………………………………1二、编制根据………………………………………1三、施工预备………………………………………1四、电动吊篮型号及参数…………………………2五、电动吊篮台数及分布………………………3六、设计阐明………………………………………4七、电动吊篮的安装流程…………………………4八、电动吊篮的安装、拆除方案…………………5九、施工验收标准…………………………………9十、吊篮的运用及操作规程………………………10十一、培训及保护、保养…………………………15十二、安全保证措施及安全要求…………………16十三、吊篮安全计算书……………………………18十四、吊篮平面布置图……………………………21一、编制根据1、北京保利石佛营工程施工平面图2、《高处作业吊篮国标》GB19155―20033、《建筑施工高处作业安全技术规范》JGJ80-913、《高处作业吊篮运用管理手册》4、《电动吊篮运用阐明书》二、工程概况本着安全施工的准绳，我司将会选择有着丰富安装经验的吊篮公司，并要求具有北京市城市建设委员会颁发的“北京市建筑施工起重机械装备租赁维修企业资质证书”，经过北京市建委的鉴定。本工程为商业及住宅混建工程，主楼最高处约62.9米。根据本工程实践施工需求，外墙施工划分为南区和北区共两个施工区，南区内根据主体结构的类似性又可分为两个片区：2#楼、4#楼及6#楼为1个片区；1#楼与3#楼为1个片区。北区内根据主体结构的特性，可把7#楼与8#楼作为1个片区划分；9#楼因主楼部分以涂料为主，根据总进度的安排可以利用脚手架自上而下施工，故可单独划为1个片区。为了满足施工的切实需求和吊篮的充分利用，根据南北区施工工夫的前后按次，我司计划按片区的划分平行施工，又考虑到吊篮的可换性，预备2#楼、4#楼、6#楼的东、南面优先施工，东、南面施工终了后，吊篮可立即转移至西、北面继续施工；3#楼的东、南面和1#楼的西、北面同时施工，施工终了后，3#楼的吊篮可与1#楼的吊篮互换继续施工。在五.一节前完成南区一切的施工工作，五.一后将南区的吊篮转移至北区施工，做到吊篮的充分利用。具体吊篮安装拆卸方案如下：三、施工预备1、吊篮进场可根据场地大小，分批进场。要求现场预备380V电源。根据现场施工预备，我们开工前组织预备好吊篮机具安装运至现场，组织现场安装、移位人员。2、对于施工楼顶顶楼防水的保护措施：吊篮运到施工楼顶之前，在需求加设吊篮的部位铺上竹胶扳，以防止防水层的破坏。3、人员预备3、1操作人员必须有二人，但不准超过三人，必须系好安全带。3、2操作人员必须身体健康，18岁以上人员能顺应高空作业，经过培训，掌握吊篮操作的有关规定。3、3操作人员严禁酒后操作吊篮。3、4操作人员严禁穿拖鞋上吊篮。3、5操作人员必须熟知《吊篮安装运用规程》。3、6严禁操作人员违章操作。3、7人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以保证安全施工。四、电动吊篮型号及参数根据外墙的不同需求分别设置不同长度的电动吊篮。本工程选用的吊篮型式及附件阐明如下：吊篮选用型式：型号特点参数ZLP630长度1米、1.5米、2米、2.5米、3米、--6米(1至6.O米可任意组合长度〉额定载重630公斤(配重36块〉。Z1P800长度1米、1.5米、2米、2.5米、3米、--6米(1至6.O米可任意组合长度〉额定载重800公斤，(配重40块)ZLP型吊篮组成部件:ZLP型吊篮组成部件组件名称数量参数提升机(ZLP)2台功率:2.2kw安全锁(SL20)2把电控箱1套屋顶吊架2付工作平台l套钢丝绳4根直径8.6或8.3毫米极限开关2个JLXKl-111电缆1根3X2.5+2X1.5安全绳l根自锁器1把电动吊篮次要技术参数型号ZLP—630型ZLP—800型电源380v±5%50Hz三相五线380v±5%50Hz三相五线额定载荷（kg）630800电动机功率（KW）2×1.52×2.2额定提升速度（m/min）9-119-11钢丝绳φ8.3型号4×31+IWS航空用，破断拉力大于63KNφ8.6型号6×19+IWS航空用，破断拉力大于63KN安全锁LSF30防倾斜式LSF30防倾斜式安全锁允许冲击力30KN30KN五、电动吊篮台数及分布本工程吊篮利用高峰时需安装61台吊篮。具体分布方案见《电动吊篮分布图》。在安装过程中，根据实践需求可以进行适当的地位选择或吊篮数量增减。楼号2M3M4M5M6M运用工夫备注1#楼3台2台2台4台3台
