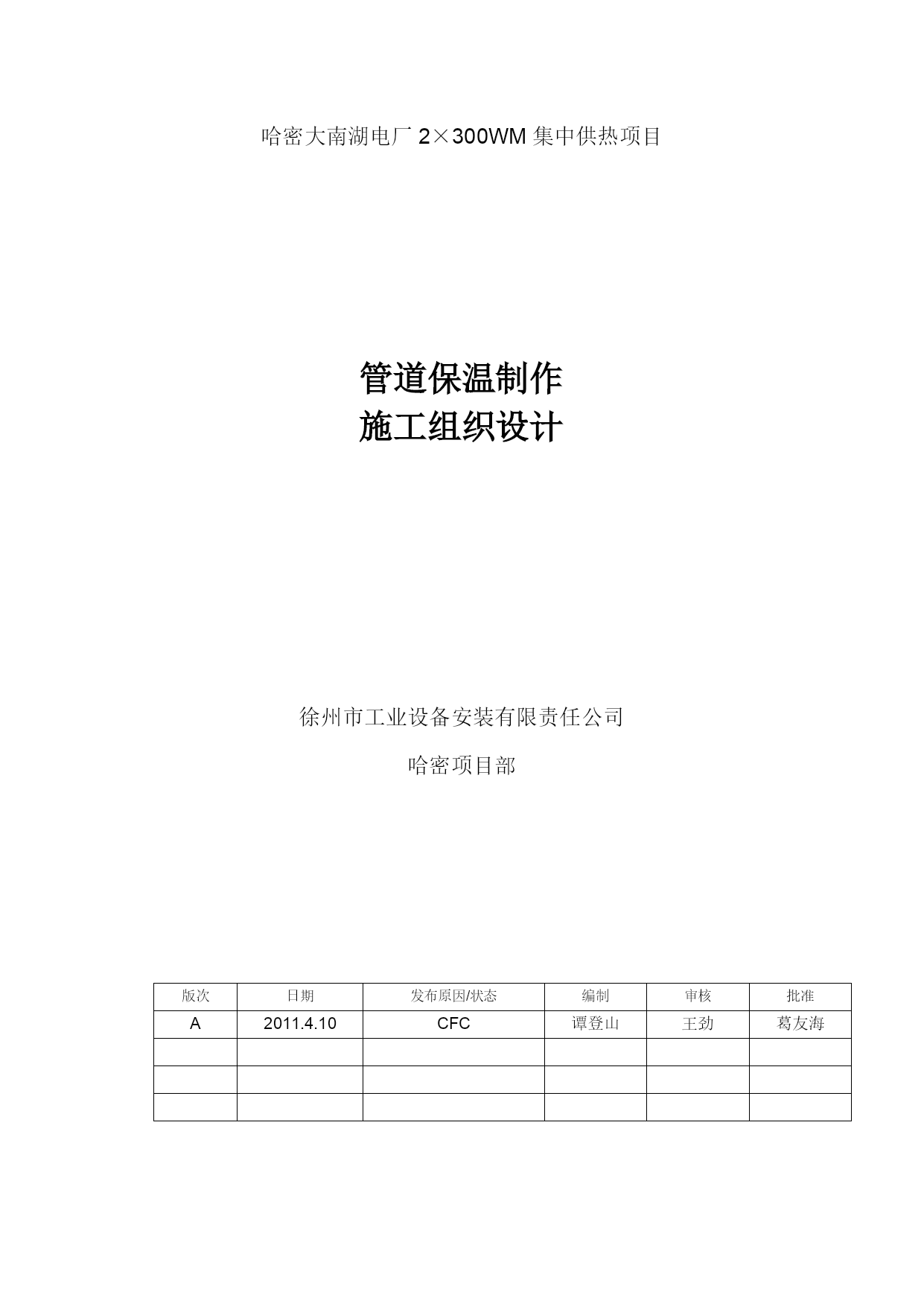

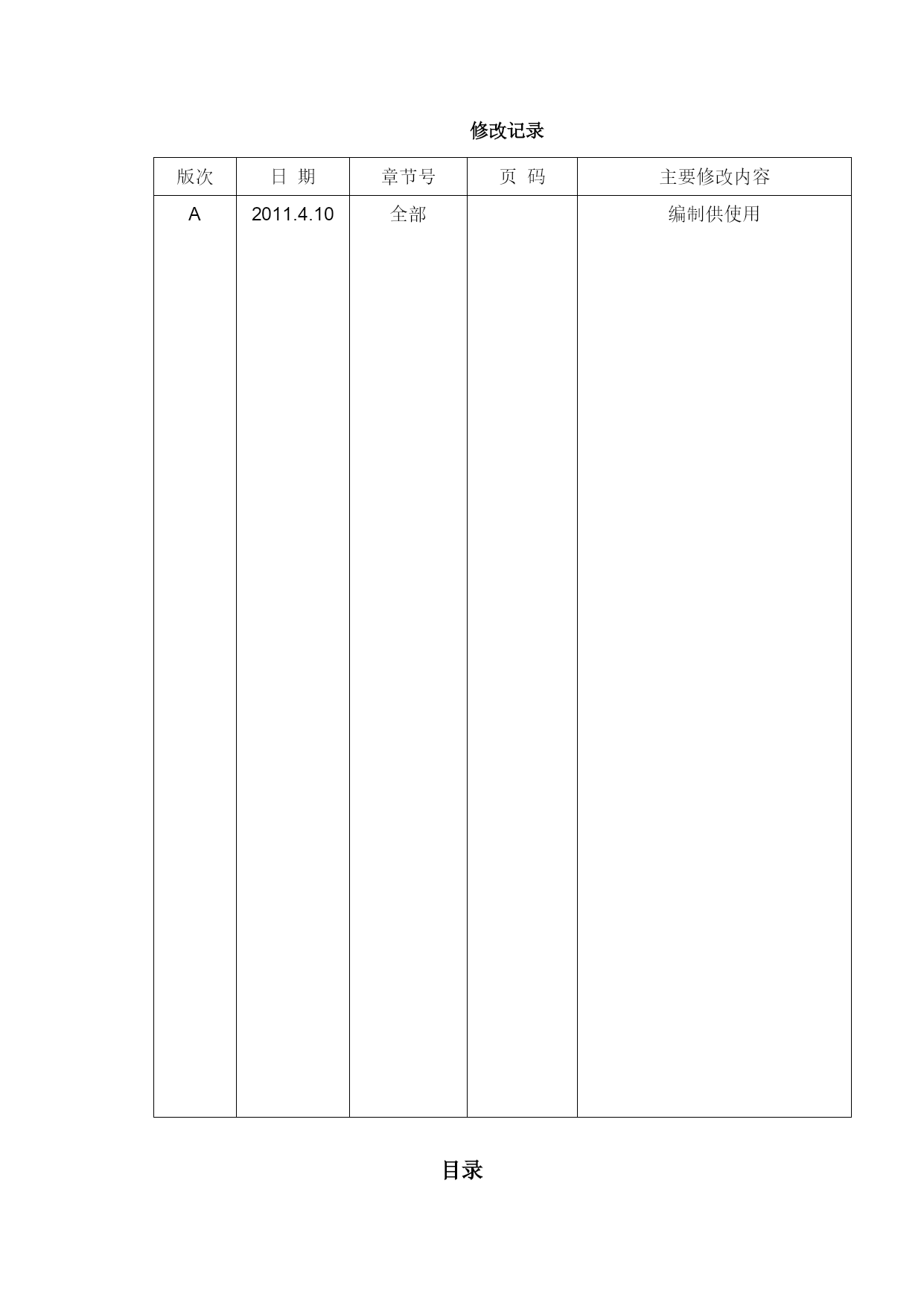

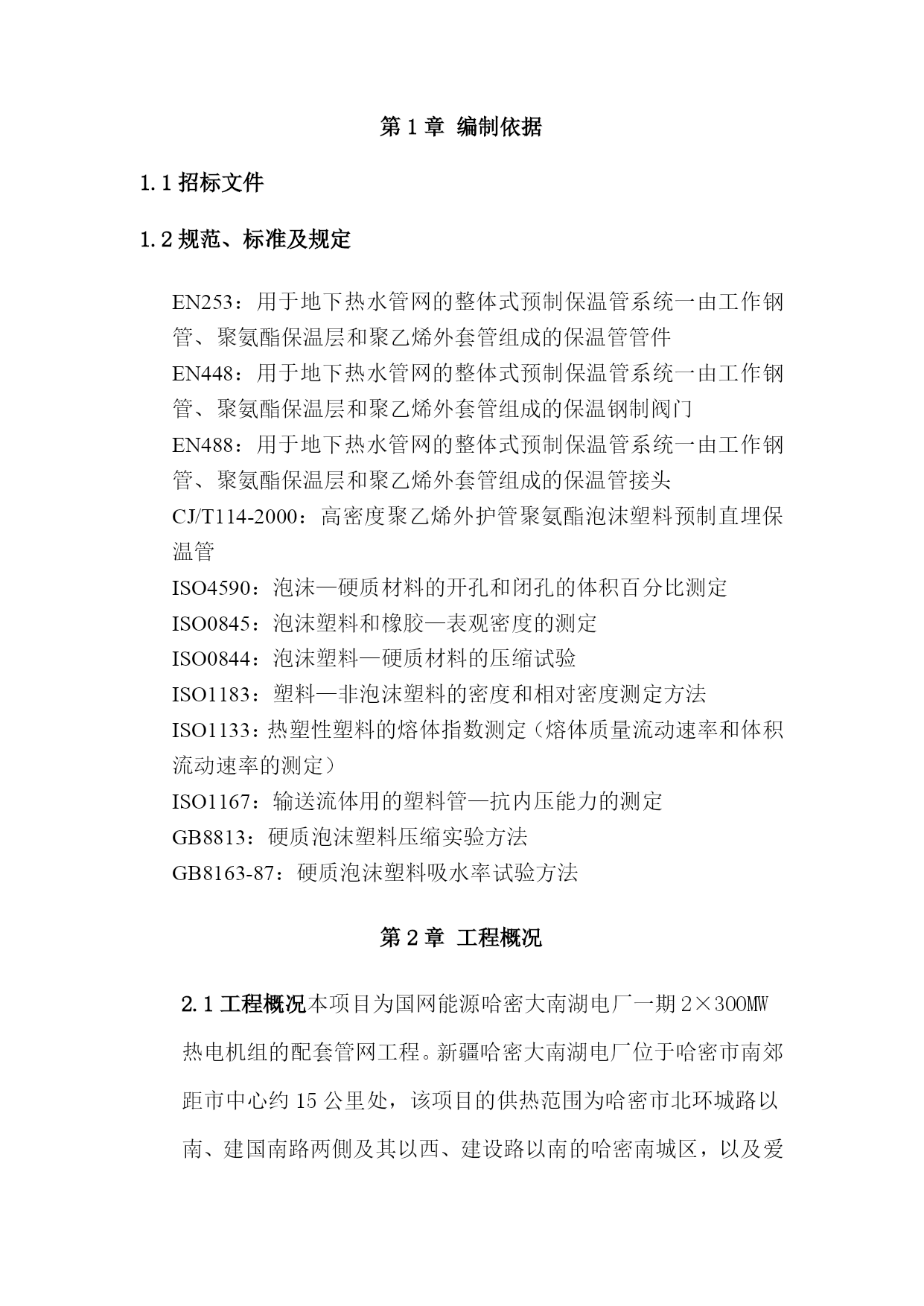

哈密大南湖电厂2×300WM集中供热项目管道保温制作施工组织设计徐州市工业设备安装有限责任公司哈密项目部版次日期发布原因/状态编制审核批准A2011.4.10CFC谭登山王劲葛友海修改记录版次日期章节号页码主要修改内容A2011.4.10全部编制供使用目录第1章编制依据……………………………………………………….3第2章工程概况………………………………………………………..3第3章施工组织部署…………………………………………………..6项目部组织机构……………………………………………………6人工、材料、检验、机械计划………………………………………11施工现场平面布置………………………………………………..17第4章加工方案、加工工艺及技术措施……………………………19保温管加工生产工艺……………………………………………..20保温管加工生产工艺流程图……………………………………..26第5章质量保证体系及措施…………………………………………27第6章安全文明生产方案…………………………………………….29安全生产………………………………………………………….29生产现场环保文明施工…………………………………………32职业健康安全管理………………………………………………34施工总进度横道图………………………………………………43施工区域总平面图………………………………………………44设备布置总平面图………………………………………………..45第1章编制依据1.1招标文件1.2规范、标准及规定EN253：用于地下热水管网的整体式预制保温管系统一由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管管件EN448：用于地下热水管网的整体式预制保温管系统一由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温钢制阀门EN488：用于地下热水管网的整体式预制保温管系统一由工作钢管、聚氨酯保温层和聚乙烯外套管组成的保温管接头CJ/T114-2000：高密度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管ISO4590：泡沫—硬质材料的开孔和闭孔的体积百分比测定ISO0845：泡沫塑料和橡胶—表观密度的测定ISO0844：泡沫塑料—硬质材料的压缩试验ISO1183：塑料—非泡沫塑料的密度和相对密度测定方法ISO1133：热塑性塑料的熔体指数测定（熔体质量流动速率和体积流动速率的测定）ISO1167：输送流体用的塑料管—抗内压能力的测定GB8813：硬质泡沫塑料压缩实验方法GB8163-87：硬质泡沫塑料吸水率试验方法第2章工程概况2.1工程概况本项目为国网能源哈密大南湖电厂一期2×300MW热电机组的配套管网工程。新疆哈密大南湖电厂位于哈密市南郊距市中心约15公里处，该项目的供热范围为哈密市北环城路以南、建国南路两側及其以西、建设路以南的哈密南城区，以及爱国北路及光明路沿线区域。本区域主要用地性质包括居住、行政办公、商业、金融、工业等行业，范围约14.69平方千米，规划总供热面积为531.76万平米，供热负荷306.92MW。2.2城市概况哈密市地处新疆维吾尔自治区东部，距乌鲁木齐约500公里。市区内东北高、西南低，海拔728.61～810.33米之间，哈密市深居欧亚大陆腹地，属典型的温带大陆干旱气候。特点春季多风沙冷暖多变；夏季高温少雨；秋季降温迅速；冬季严寒干燥，昼夜温差大。地处东经91°08′，北纬43°43′。气候条件年平均气温9.8℃极端最高温度43.9℃极端最低温度-32℃冬季采暖室外计算温度-19℃采暖天数158天冬季室外的平均温度-5℃年平均风速2.8m/s平均湿度5.4hpa最大积雪深度16cm最大冻土深度127cm2.3施工范围项目范围：本保温工程最大管径Φ1020，最小管径Φ38，保温加工的全部管道合计31578.42米，所有需现场保温的管件共有452个，所有需现场保温的直补口共有2631个，工期要求比较紧，里程较长。2.4工程量清单序号名称规格型号单位数量备注一次管网1直埋预制保温管DN1000米22252.502直埋预制保温管D1220x12米25.003直埋预制保温管D920x8米2.004直埋预制保温管D720x10米28.845直埋预制保温管D273x8米21.606直埋预制保温管D159x4米5.607直埋预制保温管D108x4米3.608直埋预制保温管D89x4米2.889直埋预制保温管D38x2.5米7.0010焊接波纹补偿器保温DN1000个211弯头保温90度R=5D1020mm×14mm个1612弯头保温177.23度R=10D1020mm×14mm个213弯头
