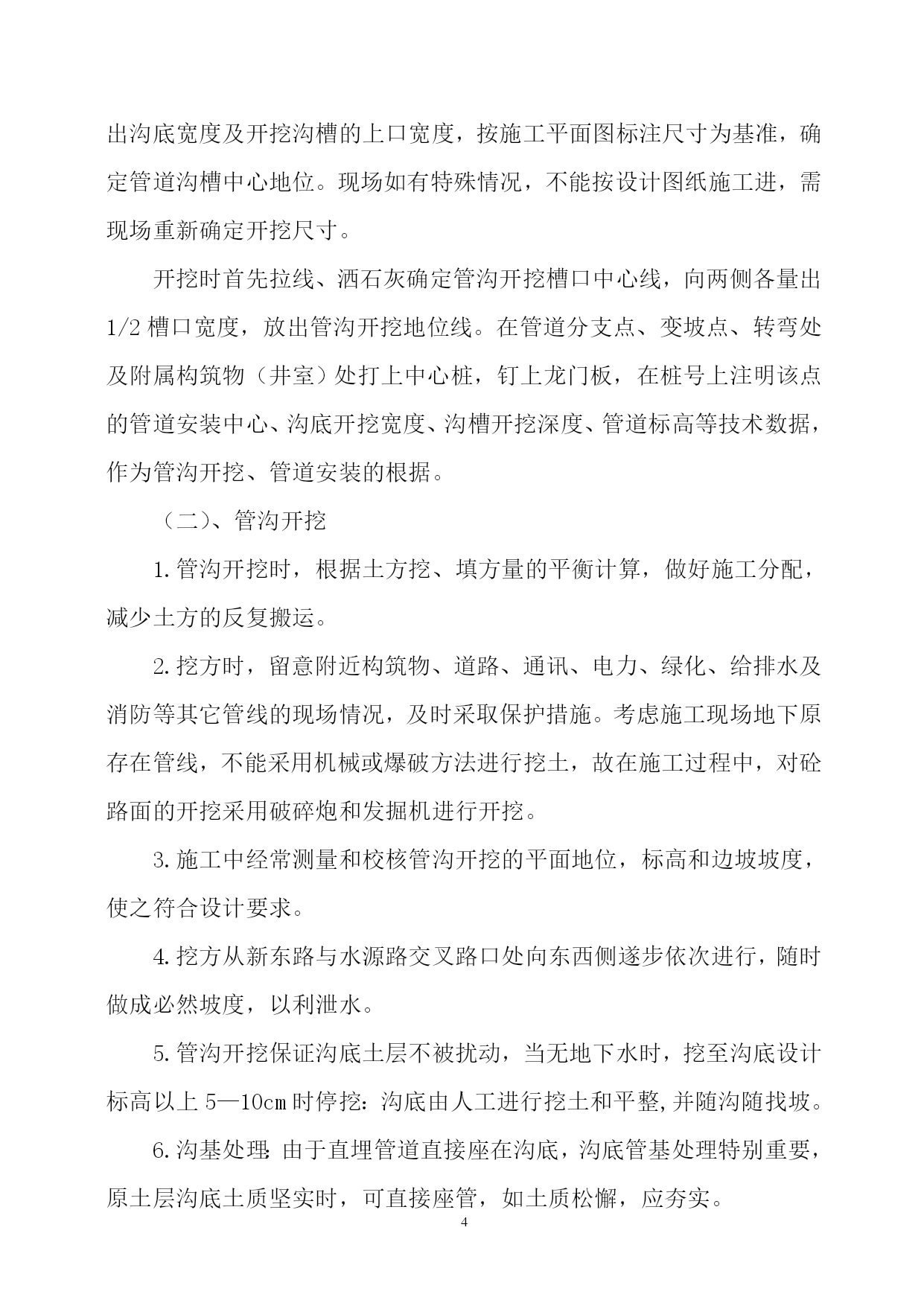

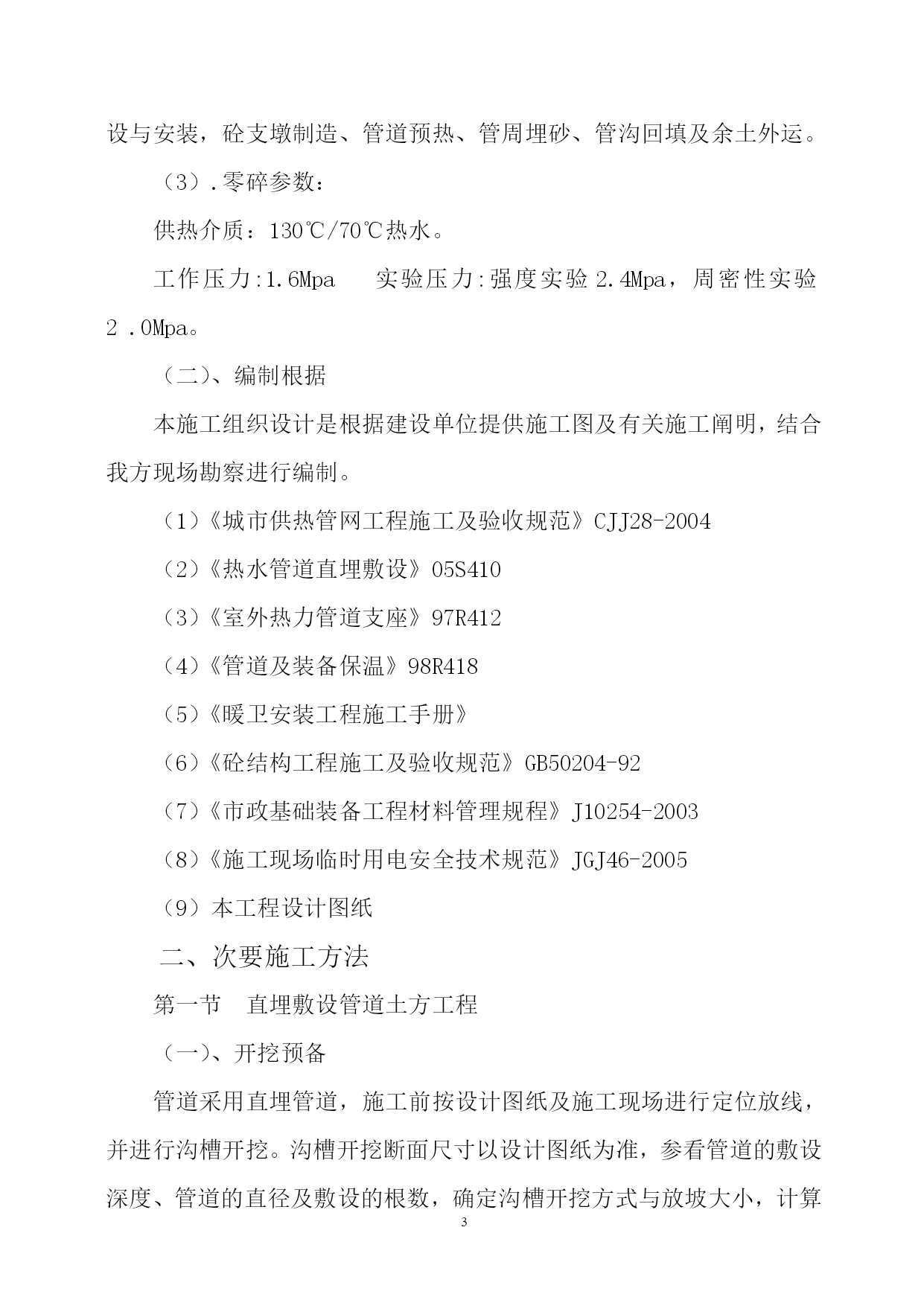

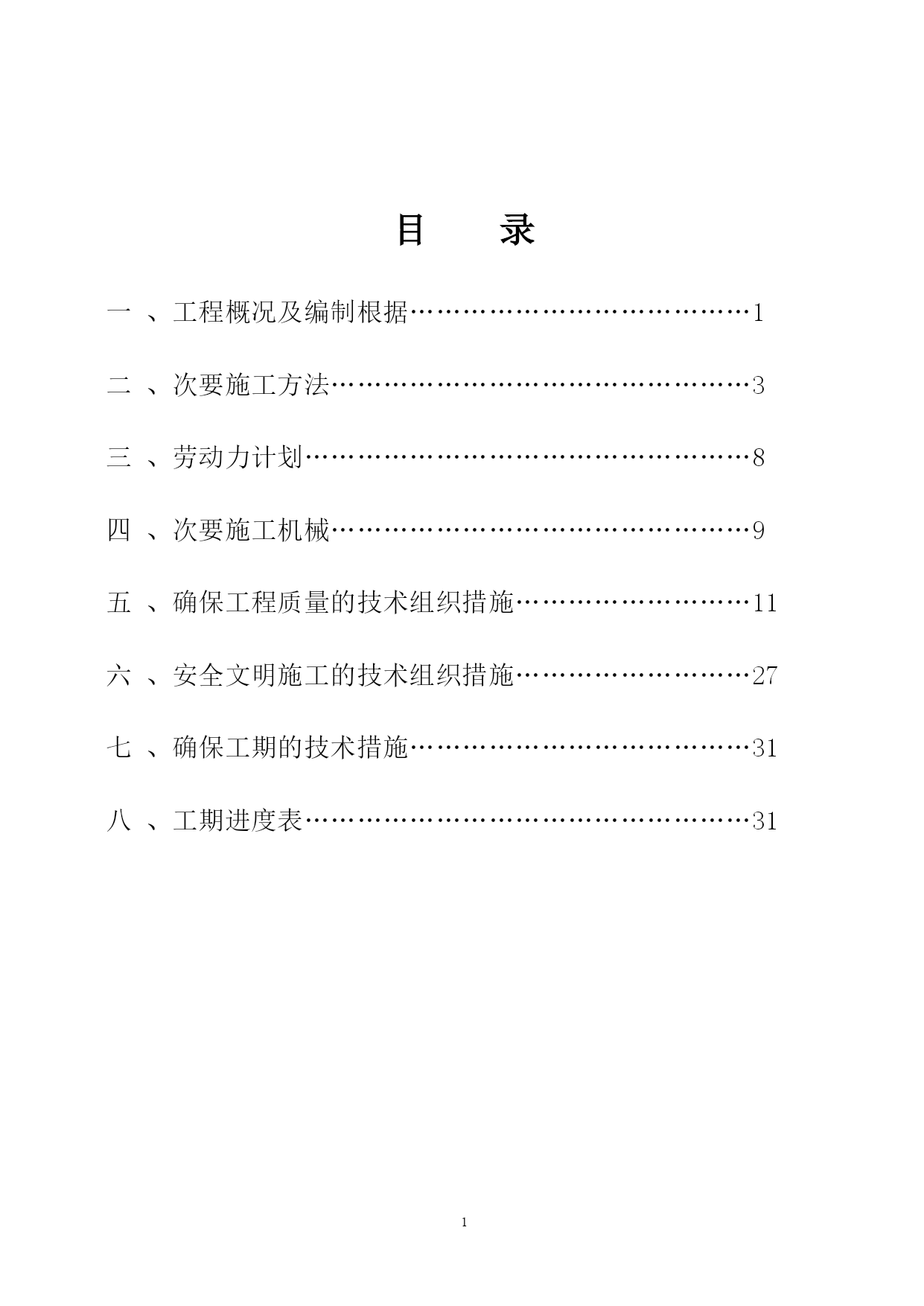

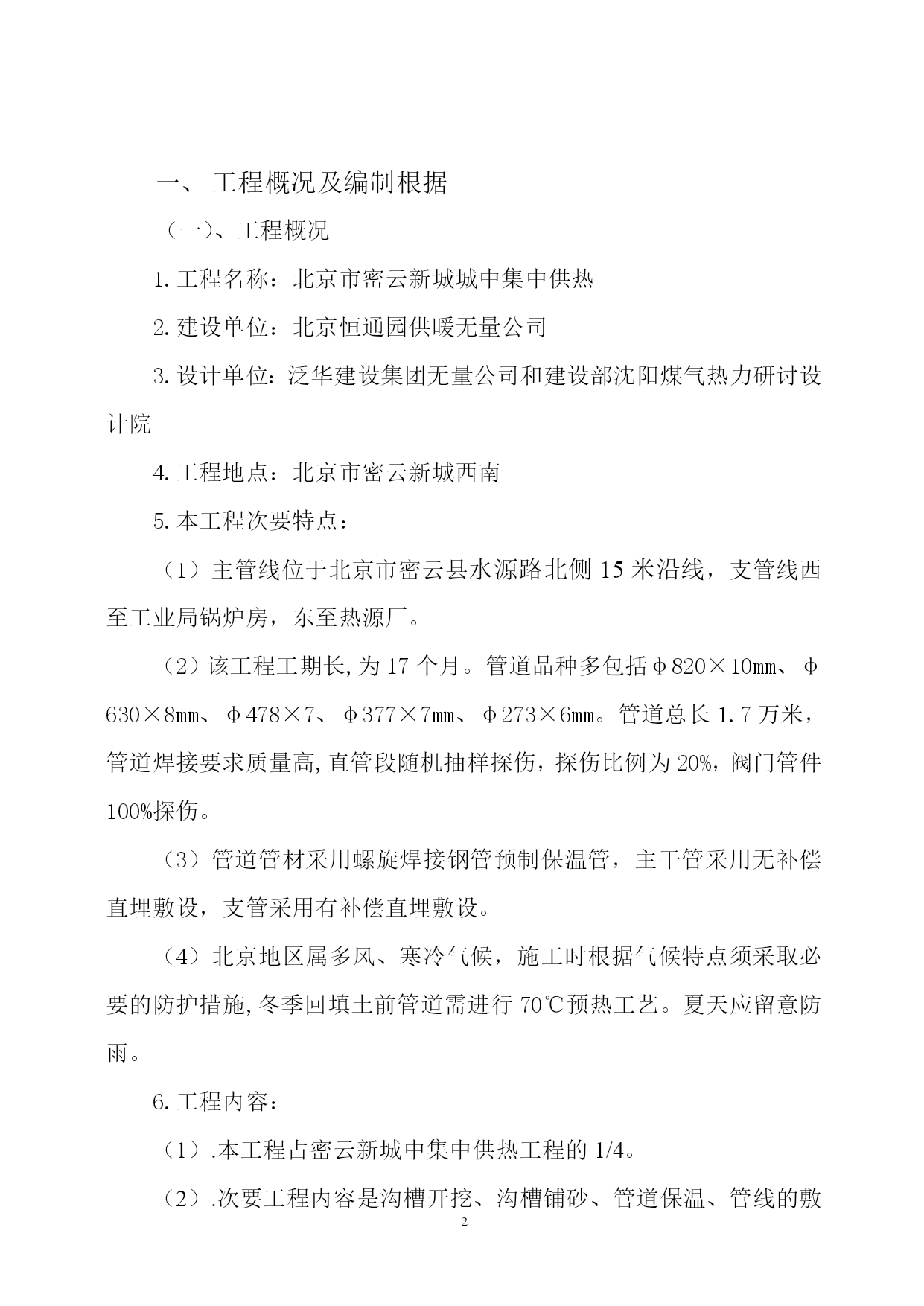

PAGEPAGE33目录一、工程概况及编制根据…………………………………1二、次要施工方法…………………………………………3三、劳动力计划……………………………………………8四、次要施工机械…………………………………………9五、确保工程质量的技术组织措施………………………11六、安全文明施工的技术组织措施………………………27七、确保工期的技术措施…………………………………31八、工期进度表……………………………………………31工程概况及编制根据（一）、工程概况1.工程名称：北京市密云新城城中集中供热2.建设单位：北京恒通园供暖无量公司3.设计单位：泛华建设集团无量公司和建设部沈阳煤气热力研讨设计院4.工程地点：北京市密云新城西南5.本工程次要特点：（1）主管线位于北京市密云县水源路北侧15米沿线，支管线西至工业局锅炉房，东至热源厂。（2）该工程工期长,为17个月。管道品种多包括φ820×10mm、φ630×8mm、φ478×7、φ377×7mm、φ273×6mm。管道总长1.7万米，管道焊接要求质量高,直管段随机抽样探伤，探伤比例为20%，阀门管件100%探伤。（3）管道管材采用螺旋焊接钢管预制保温管，主干管采用无补偿直埋敷设，支管采用有补偿直埋敷设。（4）北京地区属多风、寒冷气候，施工时根据气候特点须采取必要的防护措施,冬季回填土前管道需进行70℃预热工艺。夏天应留意防雨。6.工程内容：（1）.本工程占密云新城中集中供热工程的1/4。（2）.次要工程内容是沟槽开挖、沟槽铺砂、管道保温、管线的敷设与安装，砼支墩制造、管道预热、管周埋砂、管沟回填及余土外运。（3）.零碎参数：供热介质：130℃/70℃热水。工作压力:1.6Mpa实验压力:强度实验2.4Mpa，周密性实验2.0Mpa。（二）、编制根据本施工组织设计是根据建设单位提供施工图及有关施工阐明，结合我方现场勘察进行编制。（1）《城市供热管网工程施工及验收规范》CJJ28-2004（2）《热水管道直埋敷设》05S410（3）《室外热力管道支座》97R412（4）《管道及装备保温》98R418（5）《暖卫安装工程施工手册》（6）《砼结构工程施工及验收规范》GB50204-92（7）《市政基础装备工程材料管理规程》J10254-2003（8）《施工现场临时用电安全技术规范》JGJ46-2005（9）本工程设计图纸二、次要施工方法第一节直埋敷设管道土方工程（一）、开挖预备管道采用直埋管道，施工前按设计图纸及施工现场进行定位放线，并进行沟槽开挖。沟槽开挖断面尺寸以设计图纸为准，参看管道的敷设深度、管道的直径及敷设的根数，确定沟槽开挖方式与放坡大小，计算出沟底宽度及开挖沟槽的上口宽度，按施工平面图标注尺寸为基准，确定管道沟槽中心地位。现场如有特殊情况，不能按设计图纸施工进，需现场重新确定开挖尺寸。开挖时首先拉线、洒石灰确定管沟开挖槽口中心线，向两侧各量出1/2槽口宽度，放出管沟开挖地位线。在管道分支点、变坡点、转弯处及附属构筑物（井室）处打上中心桩，钉上龙门板，在桩号上注明该点的管道安装中心、沟底开挖宽度、沟槽开挖深度、管道标高等技术数据，作为管沟开挖、管道安装的根据。（二）、管沟开挖1.管沟开挖时，根据土方挖、填方量的平衡计算，做好施工分配，减少土方的反复搬运。2.挖方时，留意附近构筑物、道路、通讯、电力、绿化、给排水及消防等其它管线的现场情况，及时采取保护措施。考虑施工现场地下原存在管线，不能采用机械或爆破方法进行挖土，故在施工过程中，对砼路面的开挖采用破碎炮和发掘机进行开挖。3.施工中经常测量和校核管沟开挖的平面地位，标高和边坡坡度，使之符合设计要求。4.挖方从新东路与水源路交叉路口处向东西侧遂步依次进行，随时做成必然坡度，以利泄水。5.管沟开挖保证沟底土层不被扰动，当无地下水时，挖至沟底设计标高以上5—10cm时停挖：沟底由人工进行挖土和平整,并随沟随找坡。6.沟基处理：由于直埋管道直接座在沟底，沟底管基处理特别重要，原土层沟底土质坚实时，可直接座管，如土质松懈，应夯实。7.沟槽开挖时的堆土尽量堆于沟槽一侧，堆土线距边线不小于0.5—1m，靠建筑物外墙堆土，其高度不超过1.5m，堆土尽量不妨碍交通。8.管沟开挖找坡完成后,应进行人工铺砂.铺砂厚度为10CM.9.待管道安装终了可以回填时，应根据设计要求对管道周围作细河砂垫层，并保证管道保温层周围及顶部填砂200mm厚。满足要求后，再进行原土回填，并按150mm一层，分层回填。胸腔部分填方密实程度达95%，管顶以上0.5m厚度内填方密实程度达到85%，管顶以上0.5m至地面部分的
