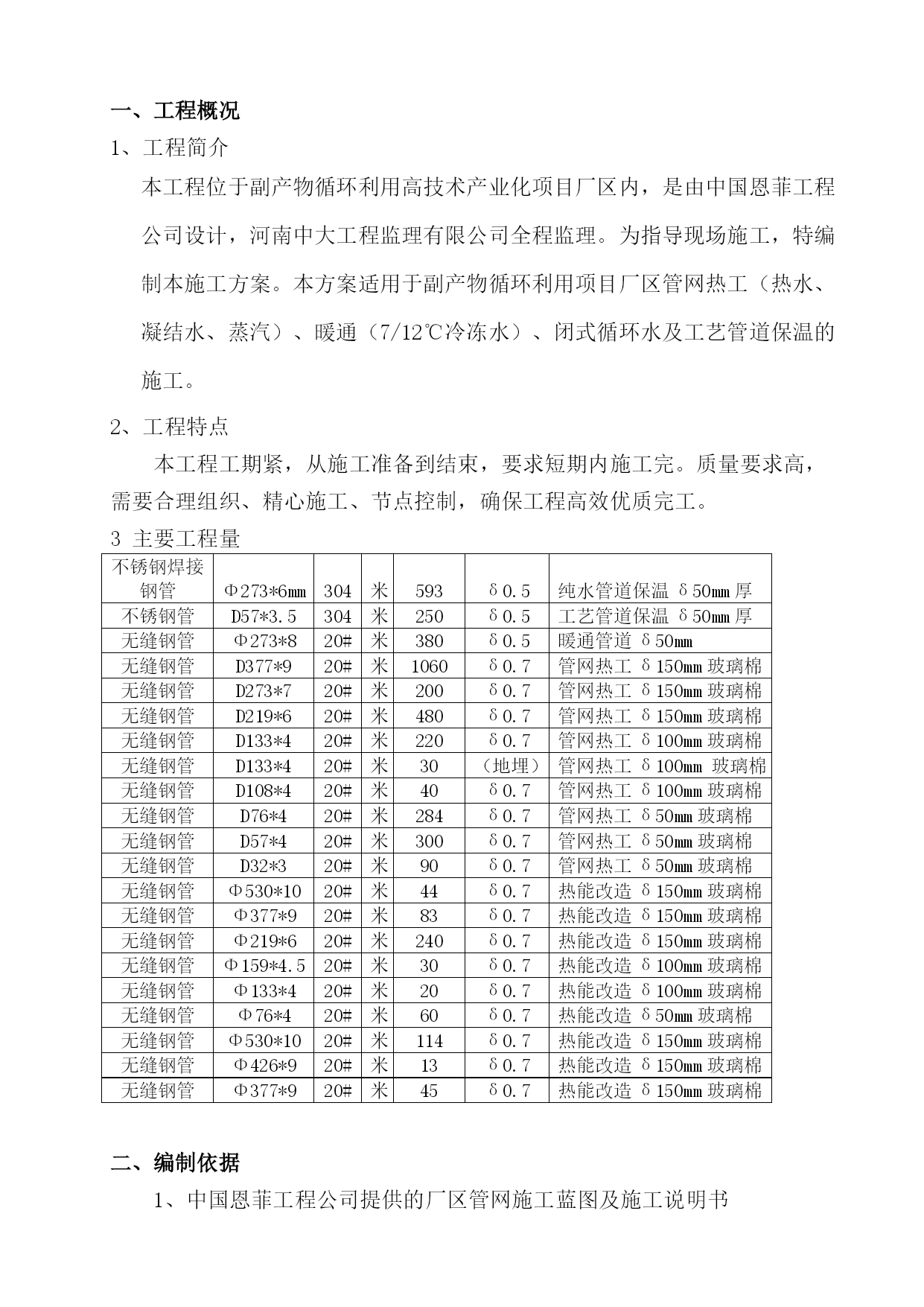

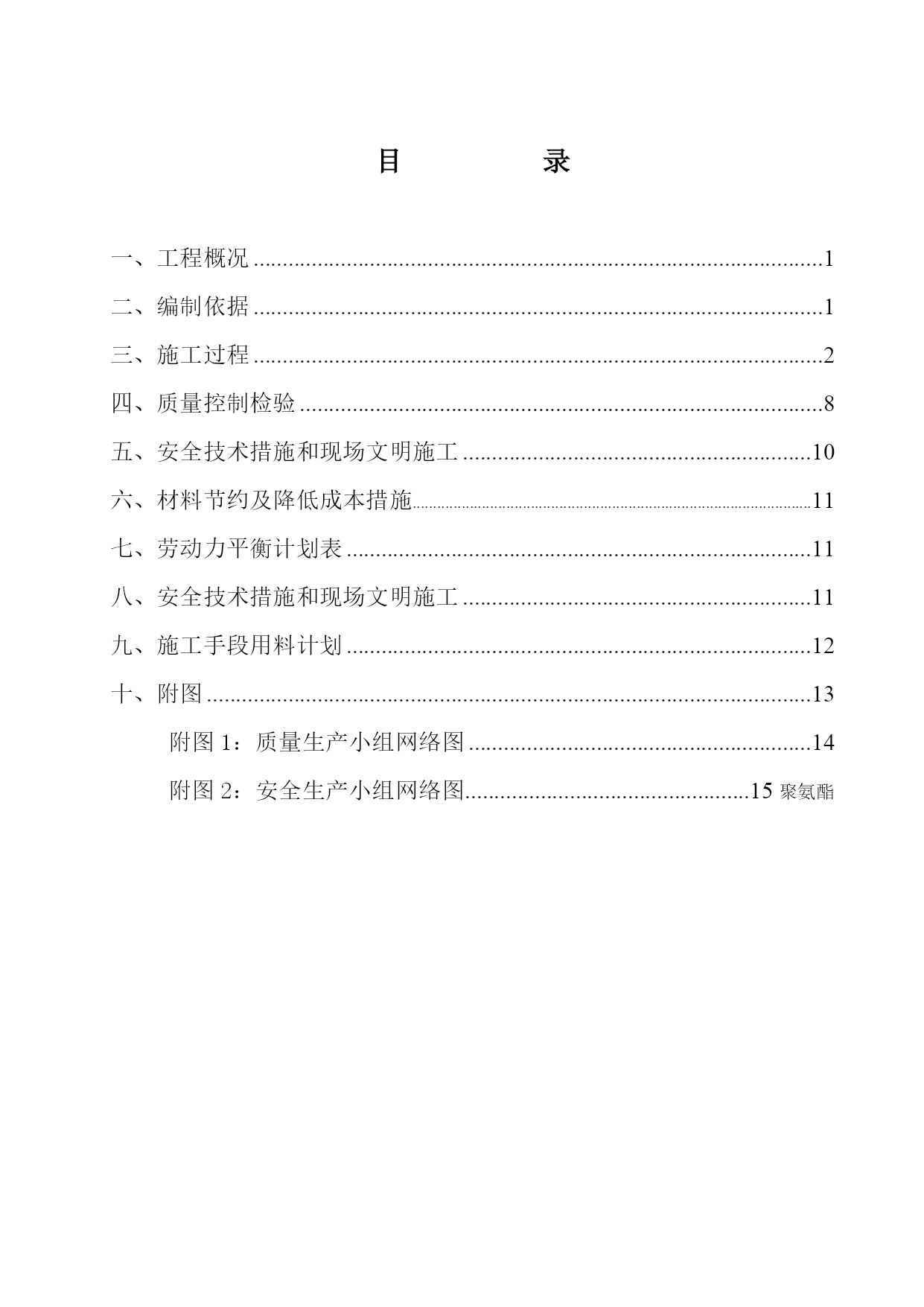

副产物循环利用高技术产业化项目厂区管网管道绝热施工方案编制:审核:批准:陕西建工集团设备安装工程有限公司二○一二年五月十日目录TOC\o"1-1"\h\z\uHYPERLINK\l"_Toc186355405"一、工程概况1HYPERLINK\l"_Toc186355406"二、编制依据1HYPERLINK\l"_Toc186355407"三、施工过程2HYPERLINK\l"_Toc186355408"四、质量控制检验8HYPERLINK\l"_Toc186355409"五、安全技术措施和现场文明施工10HYPERLINK\l"_Toc186355409"六、材料节约及降低成本措施11HYPERLINK\l"_Toc186355410"七、劳动力平衡计划表11HYPERLINK\l"_Toc186355411"八、安全技术措施和现场文明施工11HYPERLINK\l"_Toc186355413"九、施工手段用料计划12HYPERLINK\l"_Toc186355413"十、附图13HYPERLINK\l"_Toc186355413"附图1：质量生产小组网络图14HYPERLINK\l"_Toc186355413"附图2：安全生产小组网络图15聚氨酯一、工程概况1、工程简介本工程位于副产物循环利用高技术产业化项目厂区内，是由中国恩菲工程公司设计，河南中大工程监理有限公司全程监理。为指导现场施工，特编制本施工方案。本方案适用于副产物循环利用项目厂区管网热工（热水、凝结水、蒸汽）、暖通（7/12℃冷冻水）、闭式循环水及工艺管道保温的施工。2、工程特点本工程工期紧，从施工准备到结束，要求短期内施工完。质量要求高，需要合理组织、精心施工、节点控制，确保工程高效优质完工。3主要工程量不锈钢焊接钢管Φ273*6mm304米593δ0.5纯水管道保温δ50mm厚不锈钢管D57*3.5304米250δ0.5工艺管道保温δ50mm厚无缝钢管Φ273*820#米380δ0.5暖通管道δ50mm无缝钢管D377*920#米1060δ0.7管网热工δ150mm玻璃棉无缝钢管D273*720#米200δ0.7管网热工δ150mm玻璃棉无缝钢管D219*620#米480δ0.7管网热工δ150mm玻璃棉无缝钢管D133*420#米220δ0.7管网热工δ100mm玻璃棉无缝钢管D133*420#米30（地埋）管网热工δ100mm玻璃棉无缝钢管D108*420#米40δ0.7管网热工δ100mm玻璃棉无缝钢管D76*420#米284δ0.7管网热工δ50mm玻璃棉无缝钢管D57*420#米300δ0.7管网热工δ50mm玻璃棉无缝钢管D32*320#米90δ0.7管网热工δ50mm玻璃棉无缝钢管Φ530*1020#米44δ0.7热能改造δ150mm玻璃棉无缝钢管Φ377*920#米83δ0.7热能改造δ150mm玻璃棉无缝钢管Φ219*620#米240δ0.7热能改造δ150mm玻璃棉无缝钢管Φ159*4.520#米30δ0.7热能改造δ100mm玻璃棉无缝钢管Φ133*420#米20δ0.7热能改造δ100mm玻璃棉无缝钢管Φ76*420#米60δ0.7热能改造δ50mm玻璃棉无缝钢管Φ530*1020#米114δ0.7热能改造δ150mm玻璃棉无缝钢管Φ426*920#米13δ0.7热能改造δ150mm玻璃棉无缝钢管Φ377*920#米45δ0.7热能改造δ150mm玻璃棉二、编制依据1、中国恩菲工程公司提供的厂区管网施工蓝图及施工说明书2、《工业设备及管道绝热工程施工及验收规范》GB50126126-20083、《工业管道的基本识别色及识别符号》GB7231-20034、《工业设备及管道绝热工程质量检验评定标准》GB50185-20105、中国恩菲工程公司提供的《洛阳2000t/a多晶硅项目安装要求》三、防腐及保温施工过程1、防腐施工准备1.1现场准备施工场地必须临时设置供水、供电、消防等设施，道路畅通，施工机具配备齐全，施工人员到位，工种配置合理，安全保护用品发放到位。1.2技术准备编制绝热施工技术方案，熟悉掌握施工图纸，进行技术交底工作1.3材料准备与验收1.3.1.1材料应由同一生产厂供应。1.3.1.2应包括厂名、生产日期、存放期限等内容完整的商品标志产品使用说明书及质量合格证、检验报告，否则应拒收。1.3.1.33.3保温的管道，待保温施工后，再按要求涂色环。3.4管道色环涂色根据介质不同，涂色以示区别，详见下表
