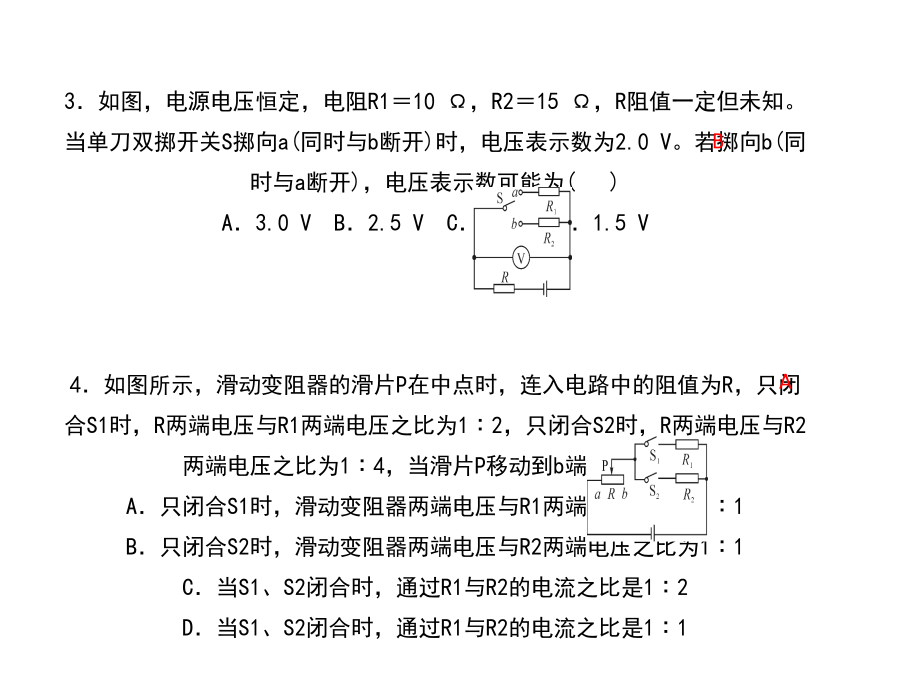

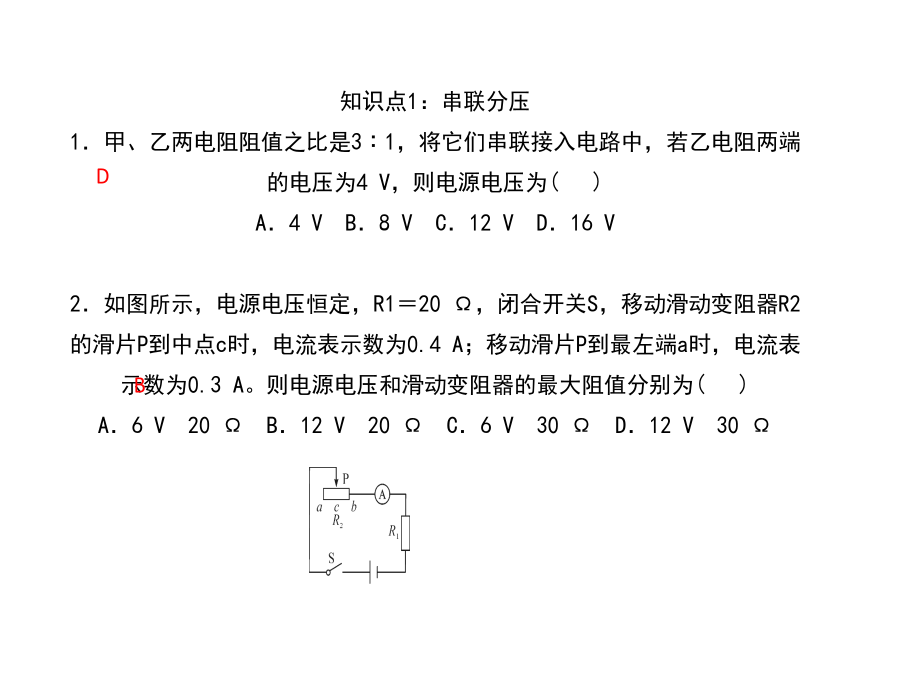

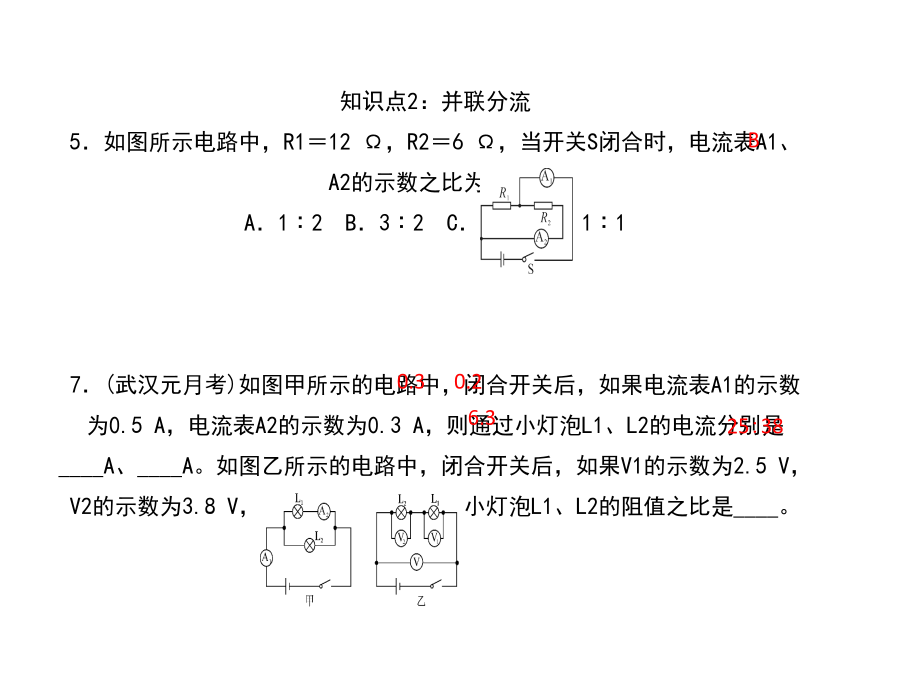

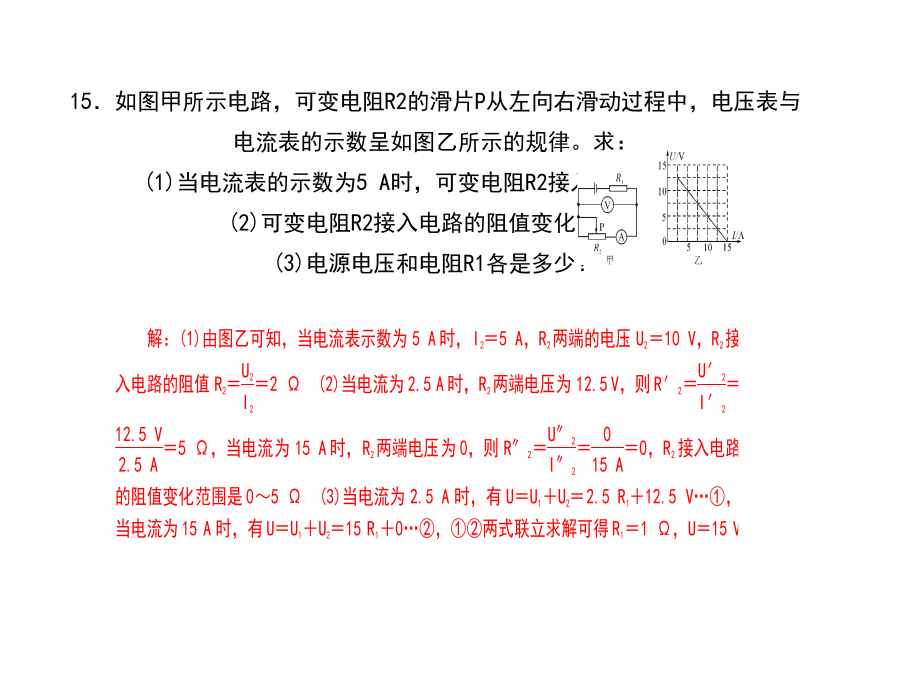

第十七章欧姆定律知识点1：串联分压1．甲、乙两电阻阻值之比是3∶1，将它们串联接入电路中，若乙电阻两端的电压为4V，则电源电压为()A．4VB．8VC．12VD．16V2．如图所示，电源电压恒定，R1＝20Ω，闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表示数为0.4A；移动滑片P到最左端a时，电流表示数为0.3A。则电源电压和滑动变阻器的最大阻值分别为()A．6V20ΩB．12V20ΩC．6V30ΩD．12V30Ω3．如图，电源电压恒定，电阻R1＝10Ω，R2＝15Ω，R阻值一定但未知。当单刀双掷开关S掷向a(同时与b断开)时，电压表示数为2.0V。若掷向b(同时与a断开)，电压表示数可能为()A．3.0VB．2.5VC．2.0VD．1.5V4．如图所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1∶2，只闭合S2时，R两端电压与R2两端电压之比为1∶4，当滑片P移动到b端，则()A．只闭合S1时，滑动变阻器两端电压与R1两端电压之比为1∶1B．只闭合S2时，滑动变阻器两端电压与R2两端电压之比为1∶1C．当S1、S2闭合时，通过R1与R2的电流之比是1∶2D．当S1、S2闭合时，通过R1与R2的电流之比是1∶1知识点2：并联分流5．如图所示电路中，R1＝12Ω，R2＝6Ω，当开关S闭合时，电流表A1、A2的示数之比为()A．1∶2B．3∶2C．3∶1D．1∶17．(武汉元月考)如图甲所示的电路中，闭合开关后，如果电流表A1的示数为0.5A，电流表A2的示数为0.3A，则通过小灯泡L1、L2的电流分别是____A、____A。如图乙所示的电路中，闭合开关后，如果V1的示数为2.5V，V2的示数为3.8V，则V的示数是____V，小灯泡L1、L2的阻值之比是____。9．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I－U图线如图所示。如果R1、R2串联的总电阻为R，并联后的总电阻为R′。则关于R、R′的I－U图线所在的区域，下列说法中正确的是()A．R1的阻值比R2大B．R在Ⅱ区域，R′在Ⅰ区域C．R在Ⅲ区域，R′在Ⅱ区域D．R在Ⅲ区域，R′在Ⅰ区域11．(武汉中考)在如图所示的电路中，电源电压保持不变，R1、R2均为定值电阻。当①、②都是电流表时，闭合开关S1，断开开关S2，①表的示数与②表的示数之比为m；当①、②都是电压表时，闭合开关S1和S2，①表的示数与②表的示数之比为n。下列关于m、n的关系正确的是()A．mn＝n－2mB．mn＝n－1C．mn＝n＋1D．因R1、R2未知，故m、n的关系无法确定15．如图甲所示电路，可变电阻R2的滑片P从左向右滑动过程中，电压表与电流表的示数呈如图乙所示的规律。求：(1)当电流表的示数为5A时，可变电阻R2接入电路的阻值；(2)可变电阻R2接入电路的阻值变化范围；(3)电源电压和电阻R1各是多少？
