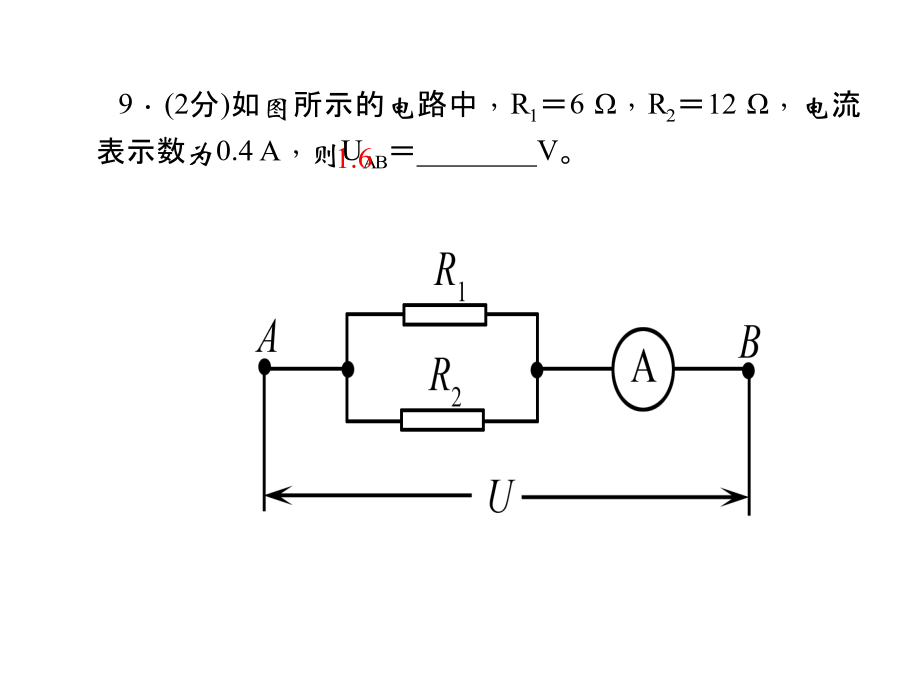

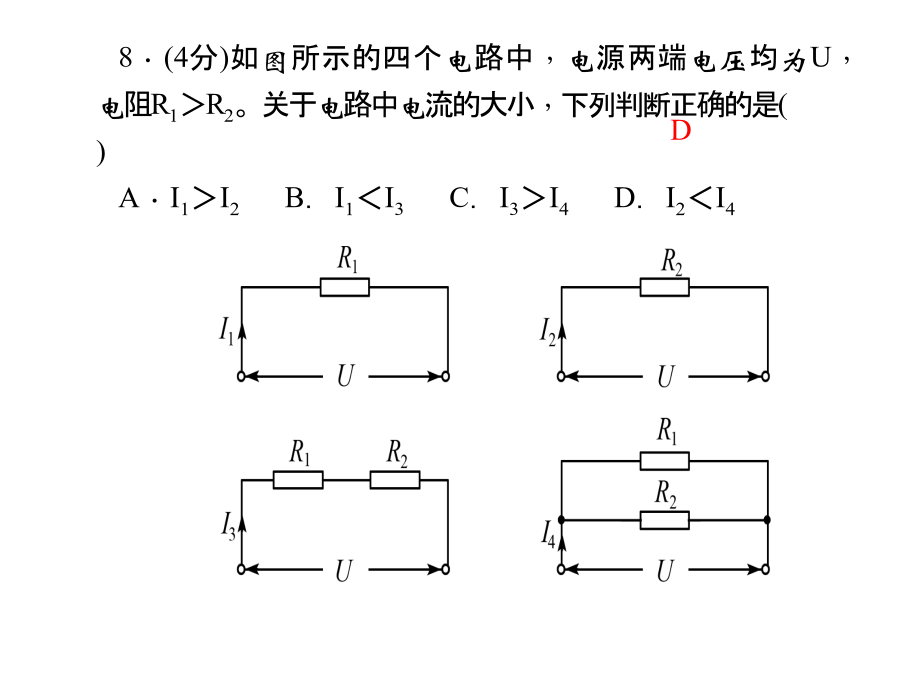

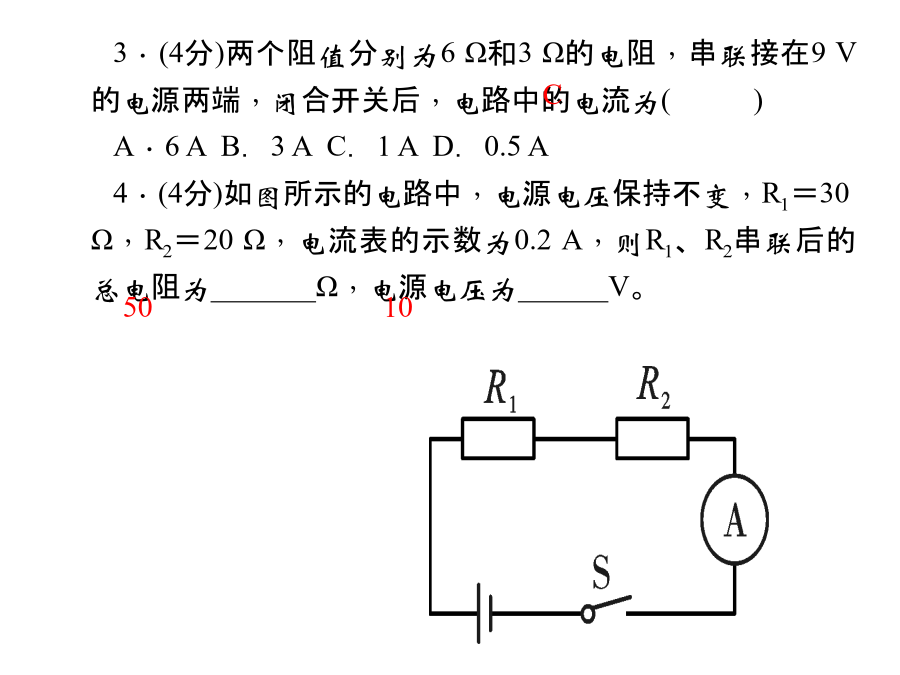

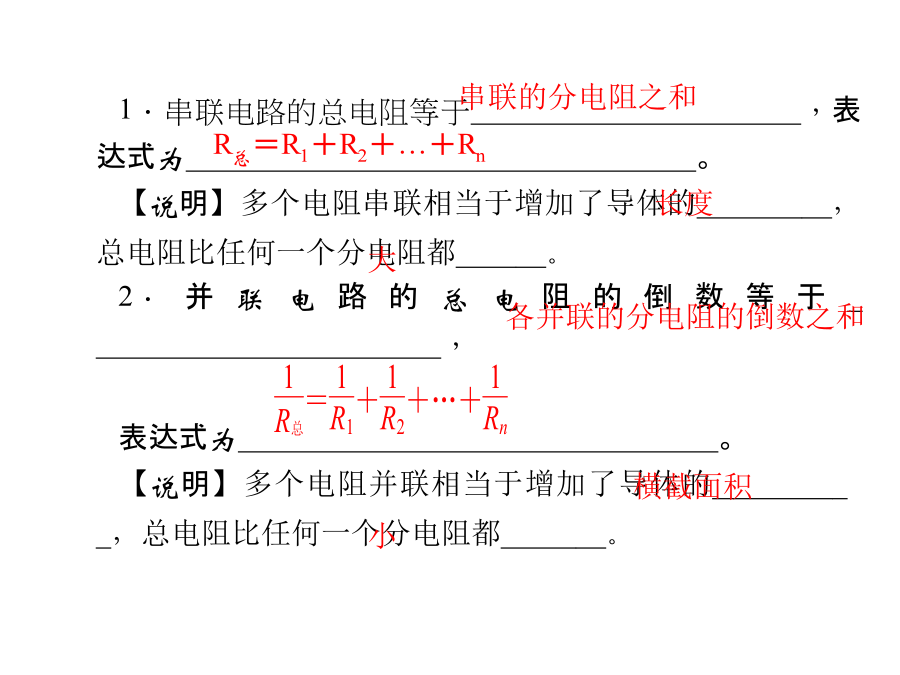

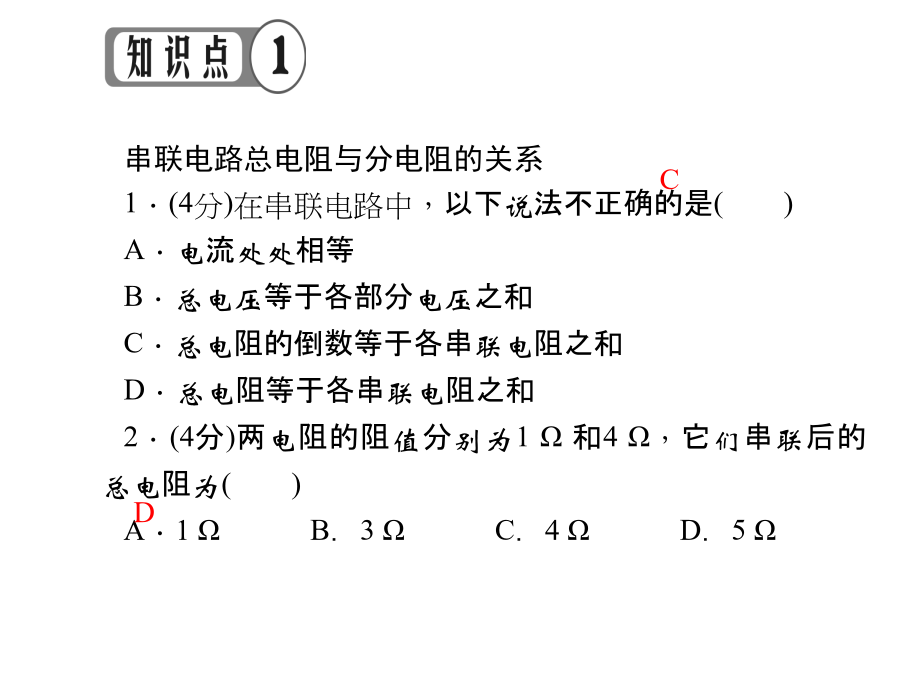

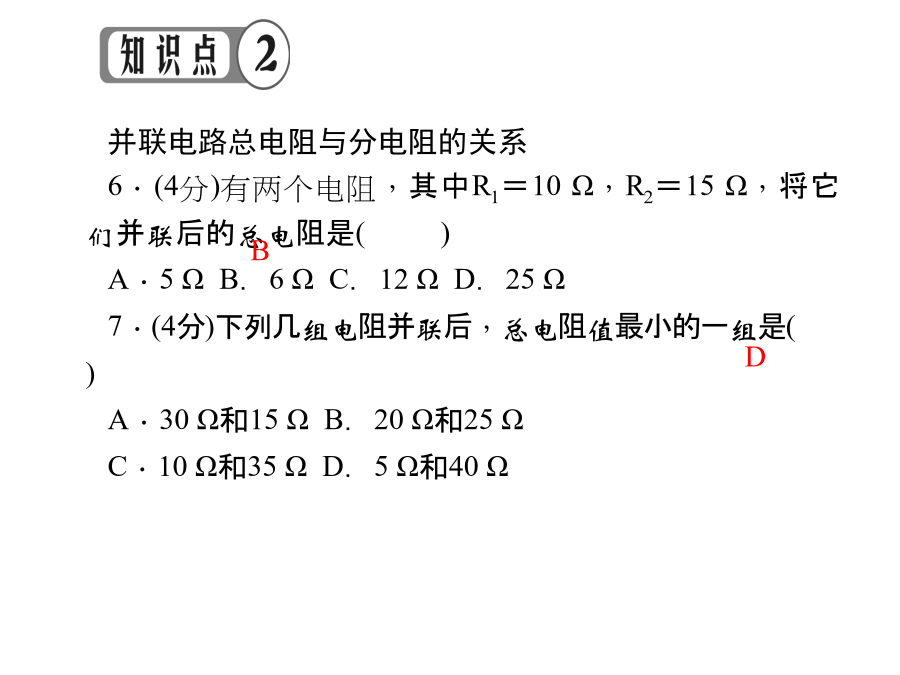

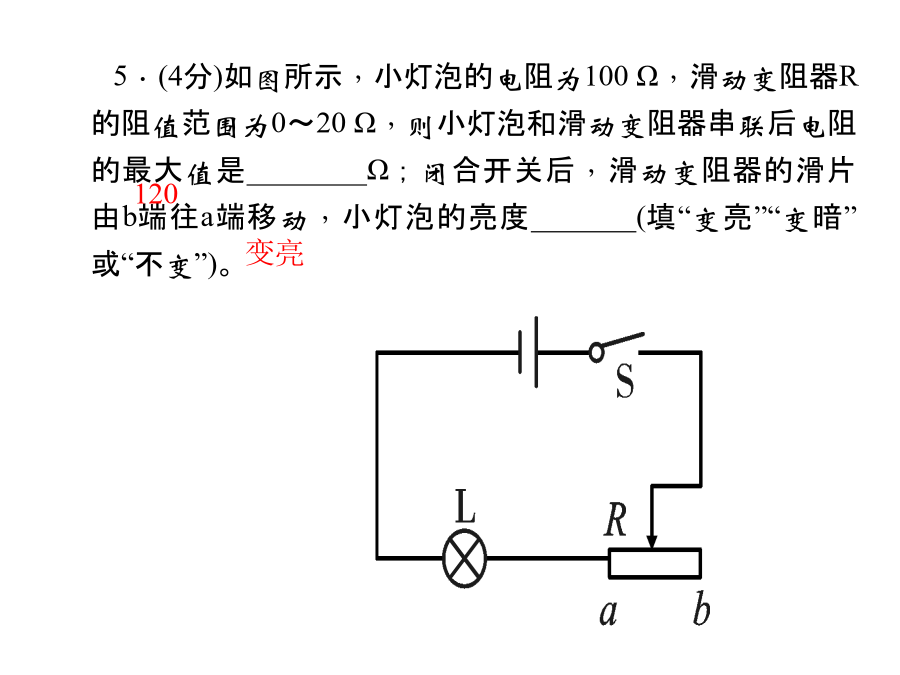

第十七章欧姆定律1．串联电路的总电阻等于______________________，表达式为__________________________________。【说明】多个电阻串联相当于增加了导体的_________，总电阻比任何一个分电阻都______。2．并联电路的总电阻的倒数等于________________________，表达式为________________________________。【说明】多个电阻并联相当于增加了导体的__________，总电阻比任何一个分电阻都_______。串联电路总电阻与分电阻的关系1．(4分)在串联电路中，以下说法不正确的是()A．电流处处相等B．总电压等于各部分电压之和C．总电阻的倒数等于各串联电阻之和D．总电阻等于各串联电阻之和2．(4分)两电阻的阻值分别为1Ω和4Ω，它们串联后的总电阻为()A．1ΩB．3ΩC．4ΩD．5Ω3．(4分)两个阻值分别为6Ω和3Ω的电阻，串联接在9V的电源两端，闭合开关后，电路中的电流为()A．6AB．3AC．1AD．0.5A4．(4分)如图所示的电路中，电源电压保持不变，R1＝30Ω，R2＝20Ω，电流表的示数为0.2A，则R1、R2串联后的总电阻为_______Ω，电源电压为______V。5．(4分)如图所示，小灯泡的电阻为100Ω，滑动变阻器R的阻值范围为0～20Ω，则小灯泡和滑动变阻器串联后电阻的最大值是________Ω；闭合开关后，滑动变阻器的滑片由b端往a端移动，小灯泡的亮度_______(填“变亮”“变暗”或“不变”)。并联电路总电阻与分电阻的关系6．(4分)有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是()A．5ΩB．6ΩC．12ΩD．25Ω7．(4分)下列几组电阻并联后，总电阻值最小的一组是()A．30Ω和15ΩB．20Ω和25ΩC．10Ω和35ΩD．5Ω和40Ω8．(4分)如图所示的四个电路中，电源两端电压均为U，电阻R1＞R2。关于电路中电流的大小，下列判断正确的是()A．I1＞I2B．I1＜I3C．I3＞I4D．I2＜I49．(2分)如图所示的电路中，R1＝6Ω，R2＝12Ω，电流表示数为0.4A，则UAB＝________V。10．(6分)如图所示的电路中，R1＝5Ω，R2＝10Ω，当开关S闭合时，电流表的示数为0.6A。求：(1)电源电压；(2)总电阻；(结果保留两位小数)(3)R1所在支路的电流。一、选择题(4×6分＝24分)11．(多选)某同学做实验时，需要一个10欧的电阻，但手边只有5欧、20欧的电阻各若干个，则应该()A．取两只5欧电阻并联B．取两只5欧电阻串联C．取两只20欧电阻并联D．取20欧和5欧电阻各一只并联12．(2017·青浦区一模)家庭电路中使用的用电器越多()A．总电阻越大B．总电阻越小C．总电压越大D．总电压越小13．(多选)如图所示，为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I－U图线，从图中可知()A．R1＜R2B．R1、R2串联后，总电阻的I－U图线在区域Ⅱ内C．R1、R2并联后，总电阻的I－U图线在区域Ⅲ内D．R1、R2并联后，总电阻的I－U图线在区域Ⅰ内14．一个黑匣子内装有3个阻值是500Ω的电阻，它们分别与匣外的四个接线柱1、2、3、4相连，测量任意两个接线柱之间的电阻，结果有三次都是500Ω，有三次都是1000Ω，则匣内电阻的接法是()二、填空题(6×3分＝18分)15．如图所示的电路中，电阻R1和R2串联接在AB两端，电压表并联接在R1两端。已知R1＝10Ω，R2＝20Ω，电压表示数为2.5V，则AB两端电压U＝_______V。16．在如图所示的电路中，电源电压为3V，电阻R1为20Ω，电阻R2为5Ω，开关闭合后，R1与R2的连接方式是_______联，电路的总电阻为______Ω，电路中的总电流为___________A。17．定值电阻R1＝10Ω，R2＝5Ω，串联在电源电压不变的电路中，通过R1的电流I1＝0.2A，则电源电压U＝______V；若将两电阻并联在同一电源两端，干路中的电流I＝_______A。三、实验探究题(10分)18．刘星和李明为了探究串联电阻的总阻值与各串联电阻的阻值之间的关系，他们利用两个定值电阻(R1＝5Ω，R2＝10Ω)及电源等器材设计了如图甲所示的电路图。(1)根据电路图，用笔画线代表替导线将图乙中的电路连接完整。图略(提示：连接R2右接线柱与电流表“－”接线柱，连接R1左接线柱与滑动变阻器左上接线柱)(2)闭合开关后发现电流表有示数，而电压表无示数(电压表完好)，则出现该现象的原因可能是：①__________
