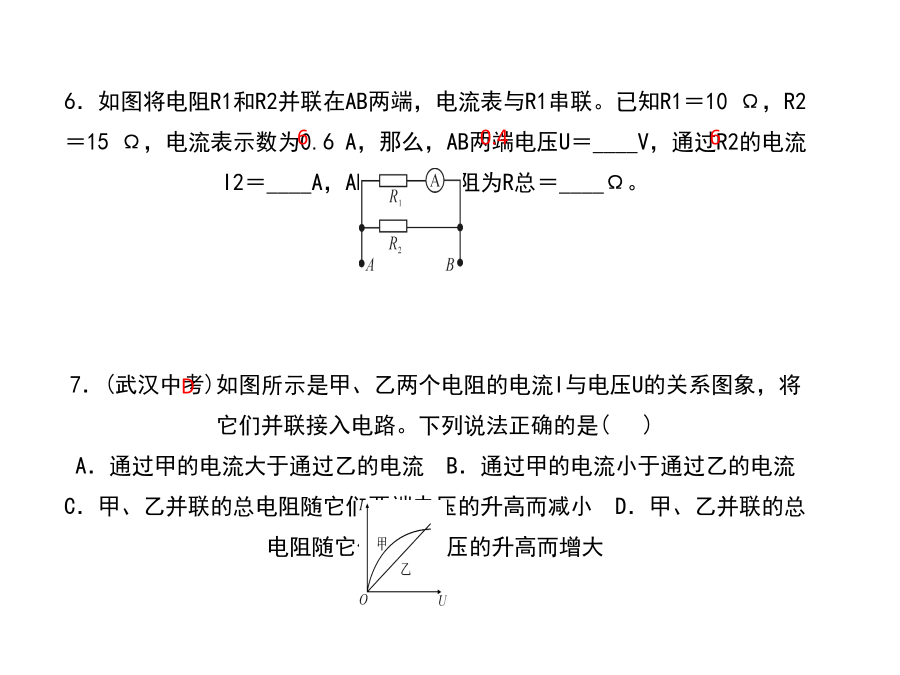

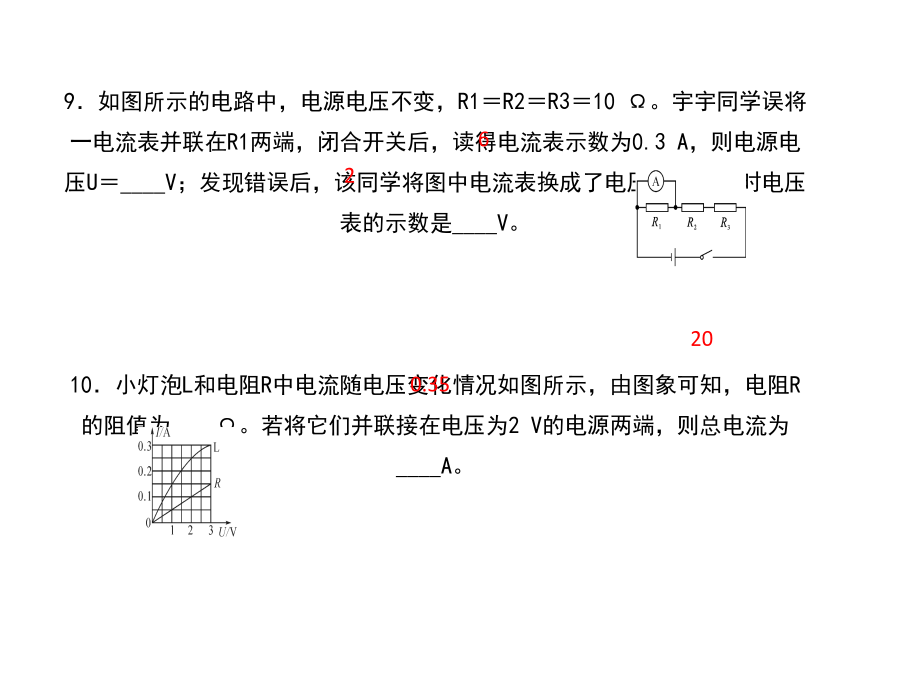

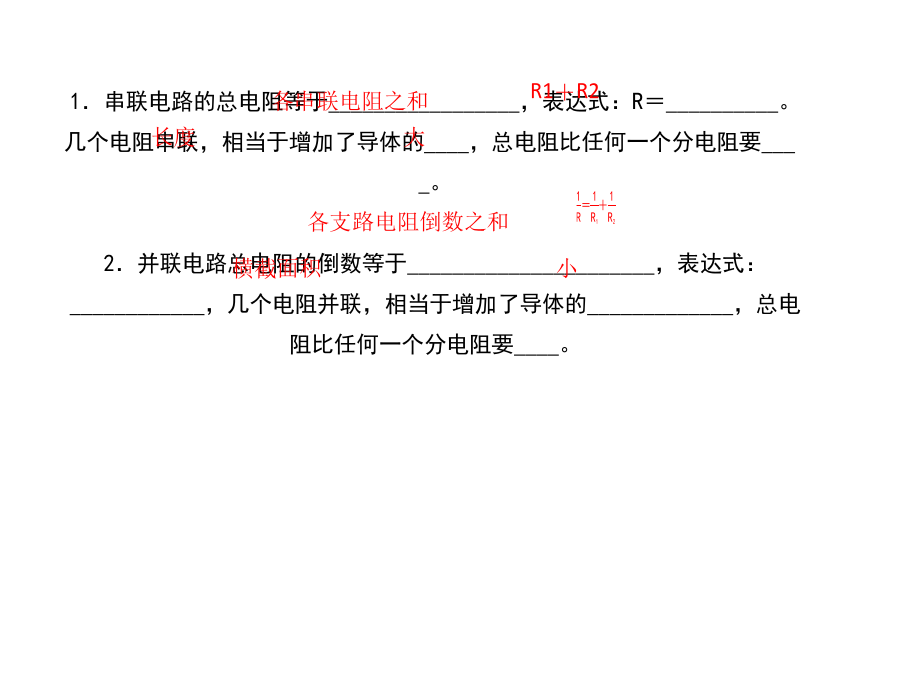

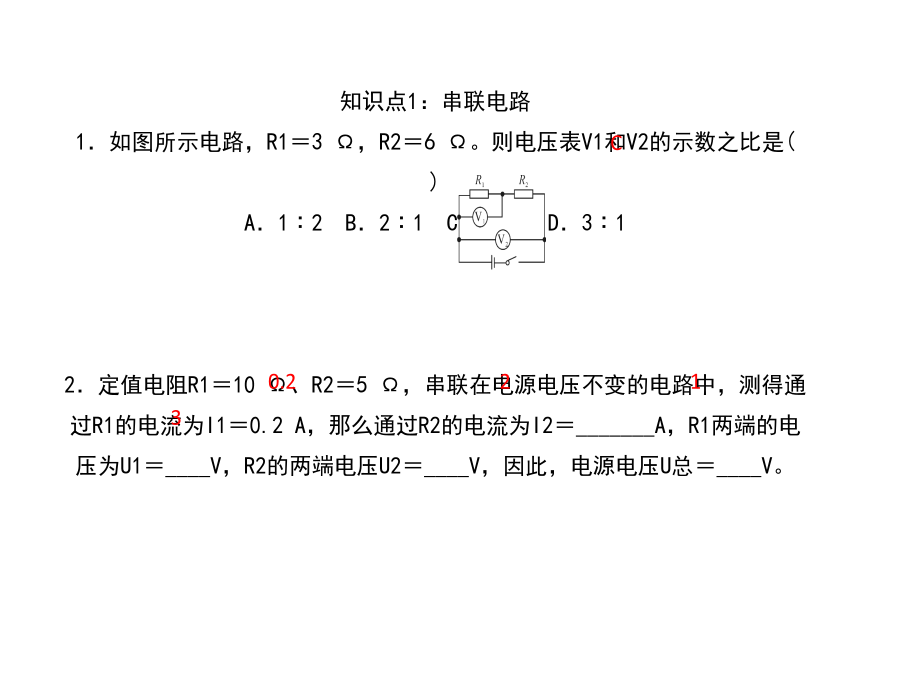

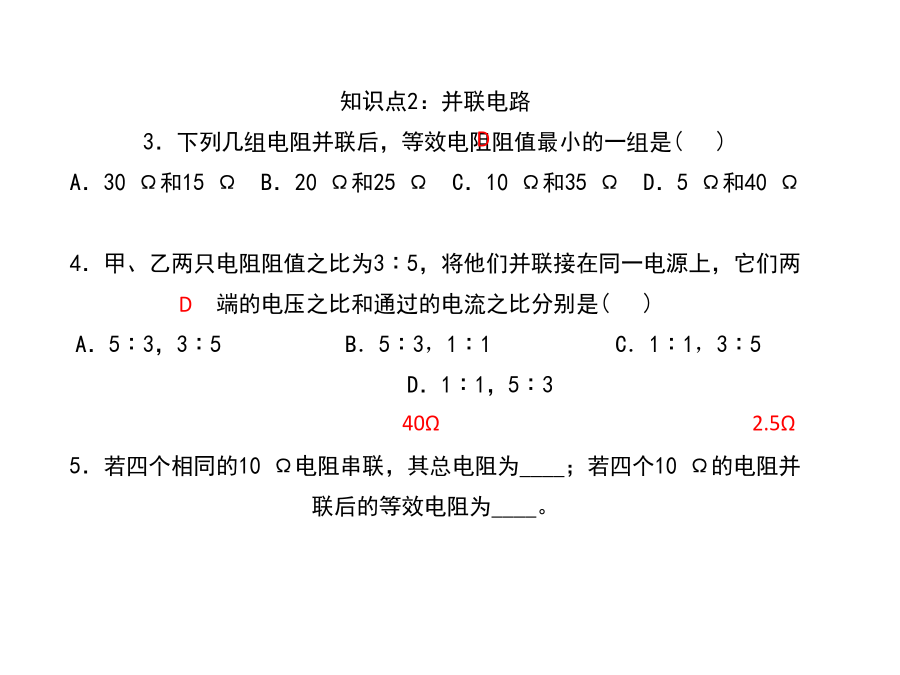

第十七章欧姆定律1．串联电路的总电阻等于_________________，表达式：R＝__________。几个电阻串联，相当于增加了导体的____，总电阻比任何一个分电阻要____。2．并联电路总电阻的倒数等于______________________，表达式：____________，几个电阻并联，相当于增加了导体的_____________，总电阻比任何一个分电阻要____。知识点1：串联电路1．如图所示电路，R1＝3Ω，R2＝6Ω。则电压表V1和V2的示数之比是()A．1∶2B．2∶1C．1∶3D．3∶12．定值电阻R1＝10Ω、R2＝5Ω，串联在电源电压不变的电路中，测得通过R1的电流为I1＝0.2A，那么通过R2的电流为I2＝_______A，R1两端的电压为U1＝____V，R2的两端电压U2＝____V，因此，电源电压U总＝____V。知识点2：并联电路3．下列几组电阻并联后，等效电阻阻值最小的一组是()A．30Ω和15ΩB．20Ω和25ΩC．10Ω和35ΩD．5Ω和40Ω4．甲、乙两只电阻阻值之比为3∶5，将他们并联接在同一电源上，它们两端的电压之比和通过的电流之比分别是()A．5∶3，3∶5B．5∶3，1∶1C．1∶1，3∶5D．1∶1，5∶35．若四个相同的10Ω电阻串联，其总电阻为____；若四个10Ω的电阻并联后的等效电阻为____。6．如图将电阻R1和R2并联在AB两端，电流表与R1串联。已知R1＝10Ω，R2＝15Ω，电流表示数为0.6A，那么，AB两端电压U＝____V，通过R2的电流I2＝____A，AB两端总电阻为R总＝____Ω。7．(武汉中考)如图所示是甲、乙两个电阻的电流I与电压U的关系图象，将它们并联接入电路。下列说法正确的是()A．通过甲的电流大于通过乙的电流B．通过甲的电流小于通过乙的电流C．甲、乙并联的总电阻随它们两端电压的升高而减小D．甲、乙并联的总电阻随它们两端电压的升高而增大9．如图所示的电路中，电源电压不变，R1＝R2＝R3＝10Ω。宇宇同学误将一电流表并联在R1两端，闭合开关后，读得电流表示数为0.3A，则电源电压U＝____V；发现错误后，该同学将图中电流表换成了电压表，则此时电压表的示数是____V。10．小灯泡L和电阻R中电流随电压变化情况如图所示，由图象可知，电阻R的阻值为____Ω。若将它们并联接在电压为2V的电源两端，则总电流为____A。18．在如图所示的电路中，电源电压恒定，灯的电阻为20Ω，闭合开关，当滑动变阻器的滑片P位于中点时，电压表的示数为2V，电流表的示数为0.2A；当滑片P位于滑动变阻器的最右端时，电压表的示数为多少？
