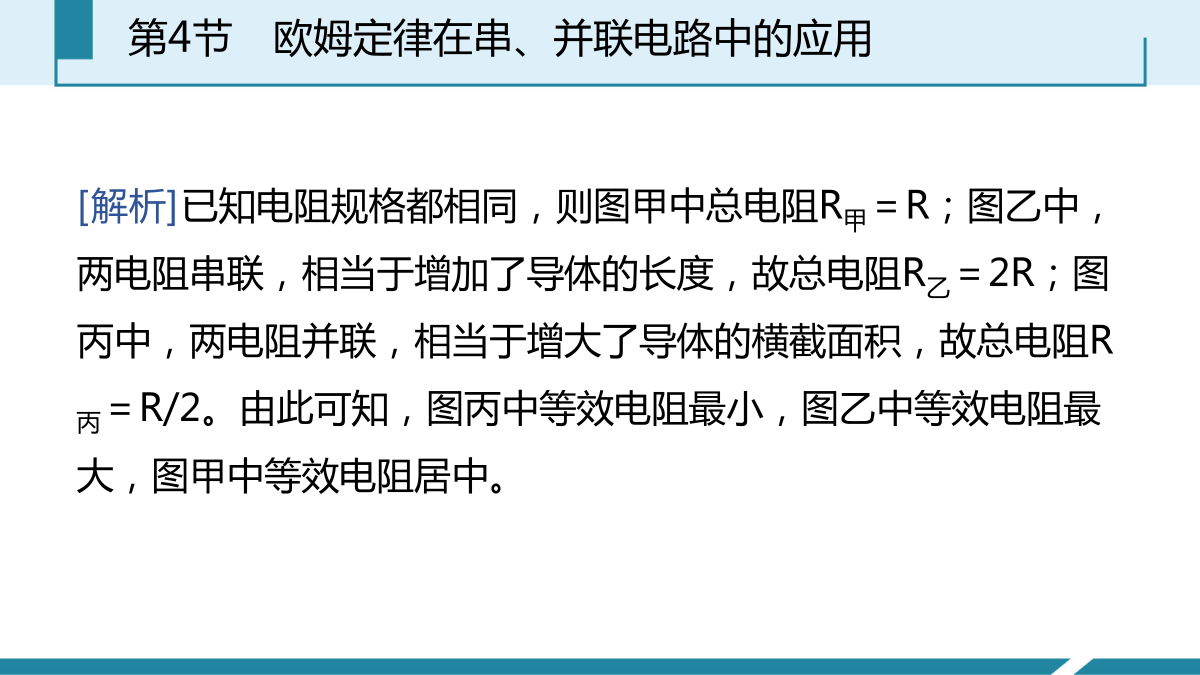

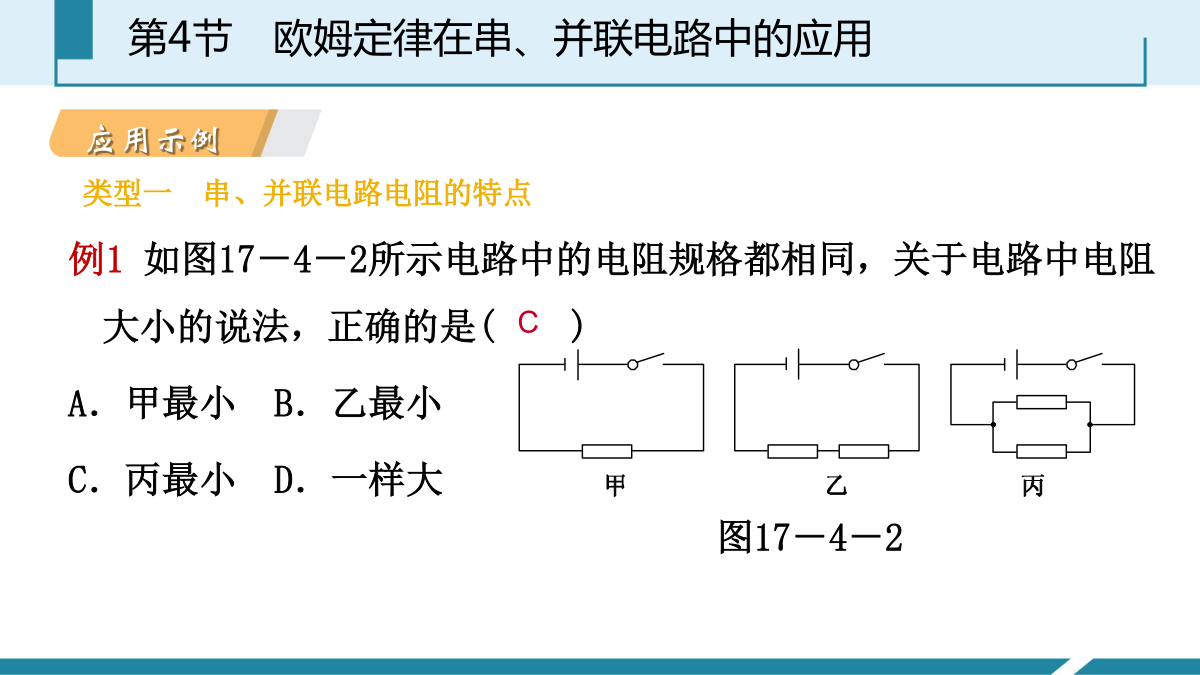

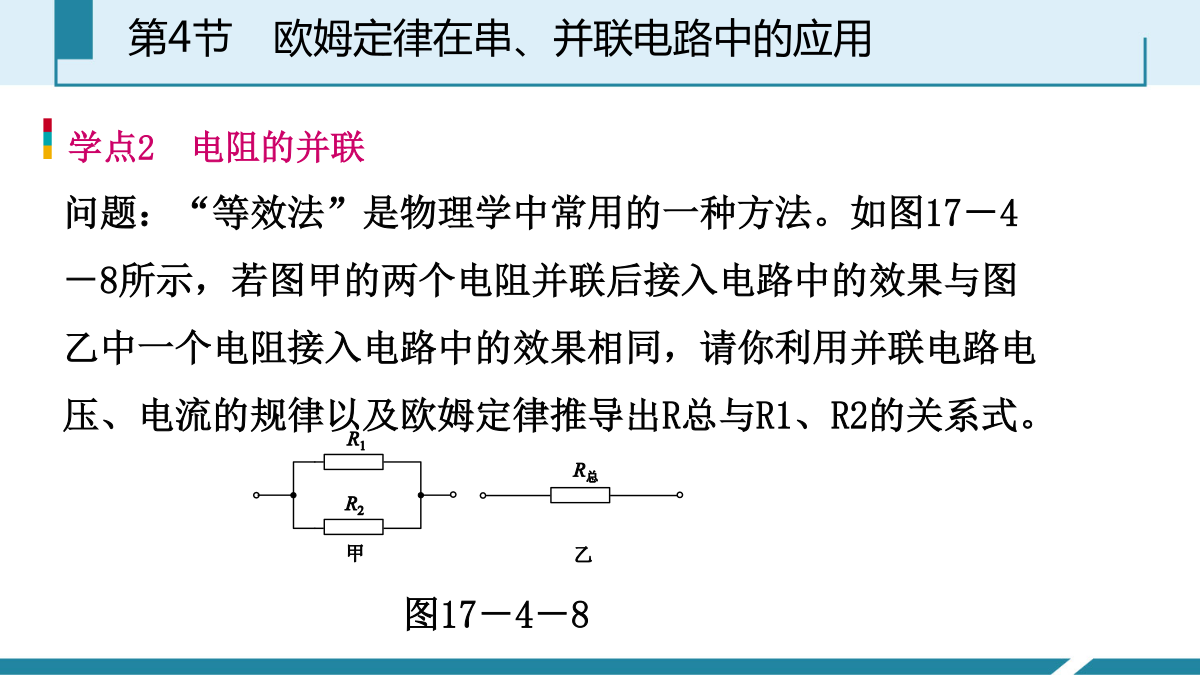

全品学练考第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用导学设计第4节欧姆定律在串、并联电路中的应用学点2电阻的并联第4节欧姆定律在串、并联电路中的应用例1如图17－4－2所示电路中的电阻规格都相同，关于电路中电阻大小的说法，正确的是()A．甲最小B．乙最小C．丙最小D．一样大第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用课堂小结课堂反馈A2．电阻R1＝10Ω，R2＝20Ω，把它们串联在电压为3V的电路中，则串联后的等效电阻为________，通过R1的电流为________。3．在并联电路中，并联电路总电阻的倒数等于__________________________。若并联的两个电阻阻值分别为R1、R2，并联后的总电阻为R，则1/R＝________。电阻的并联相当于增大了电阻的横截面积，所以并联电阻的总电阻比任何一个分电阻都________(选填“大”或“小”)。第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用课堂反馈B2．电阻R1＝10Ω，R2＝15Ω，把它们串联在电压为5V的电路中，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为________，R1两端电压和电源电压之比为________。3．电阻R1＝15Ω，R2＝30Ω，把它们并联在电压为3V的电路中，则R1、R2并联之后的等效电阻R是________Ω，则通过电阻R1的电流为________A，通过电阻R2的电流为________A。由此可知，并联电路具有分流作用，而且电阻越大，分得的电流就越小。即并联电路具有分流作用，分流与电阻成反比。对于R1、R2，用公式可表示为I1/I2＝R2/R1＝________，I1/I＝R/R1＝________，I2/I＝R/R2＝________。第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用第4节欧姆定律在串、并联电路中的应用
