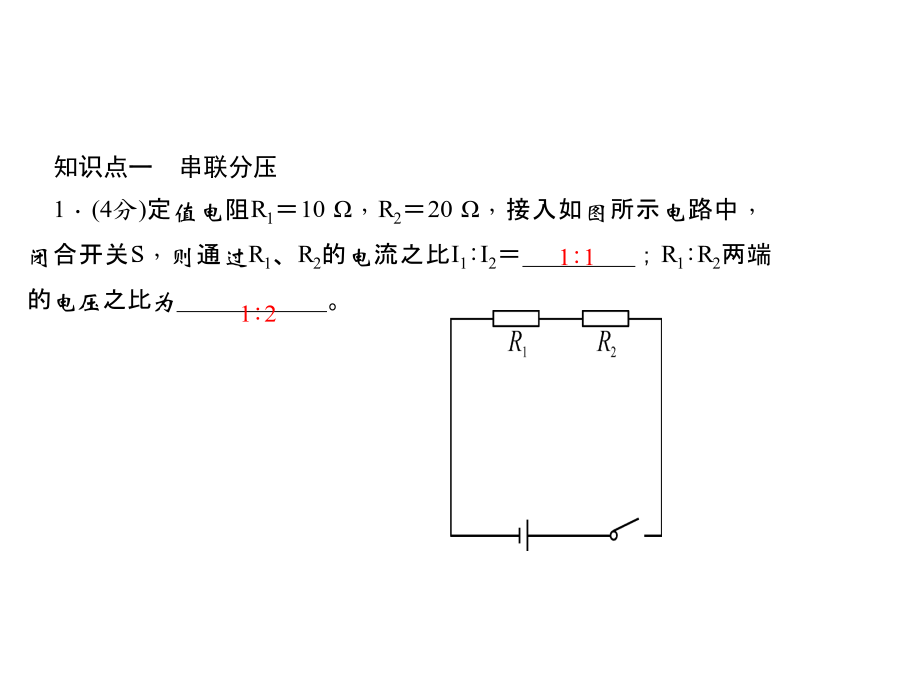

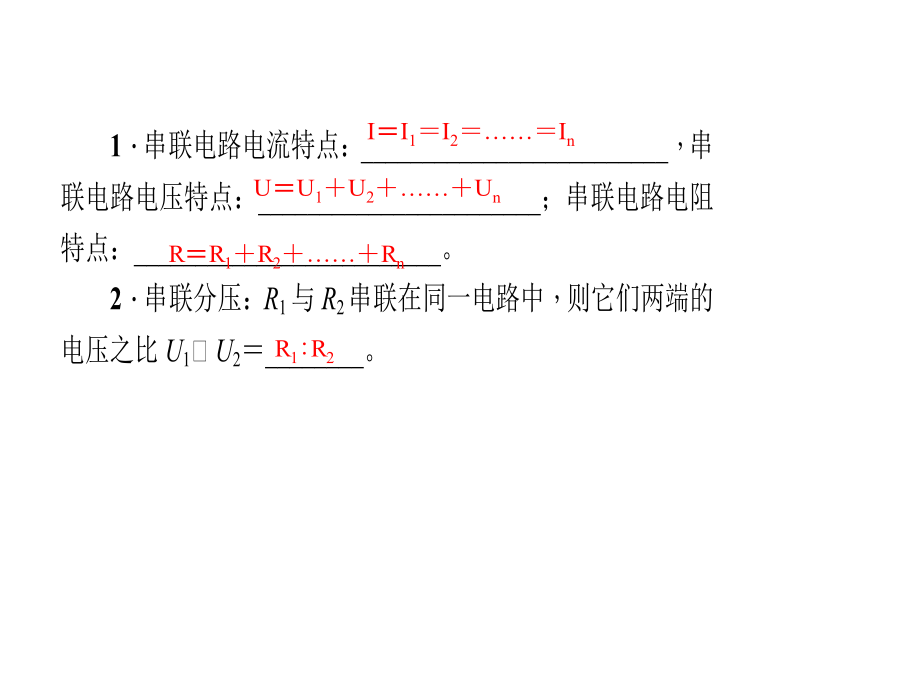

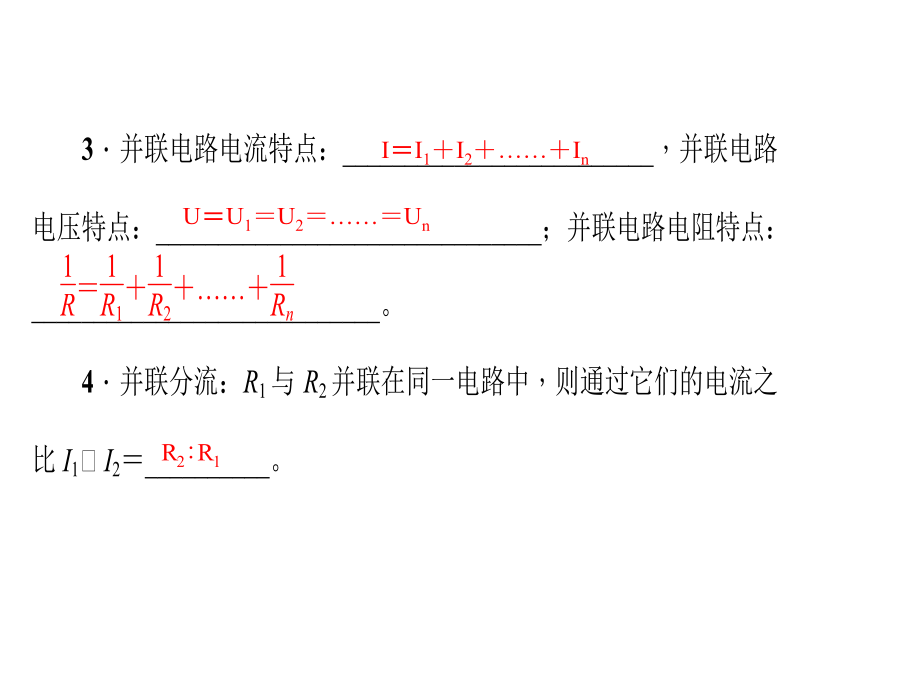

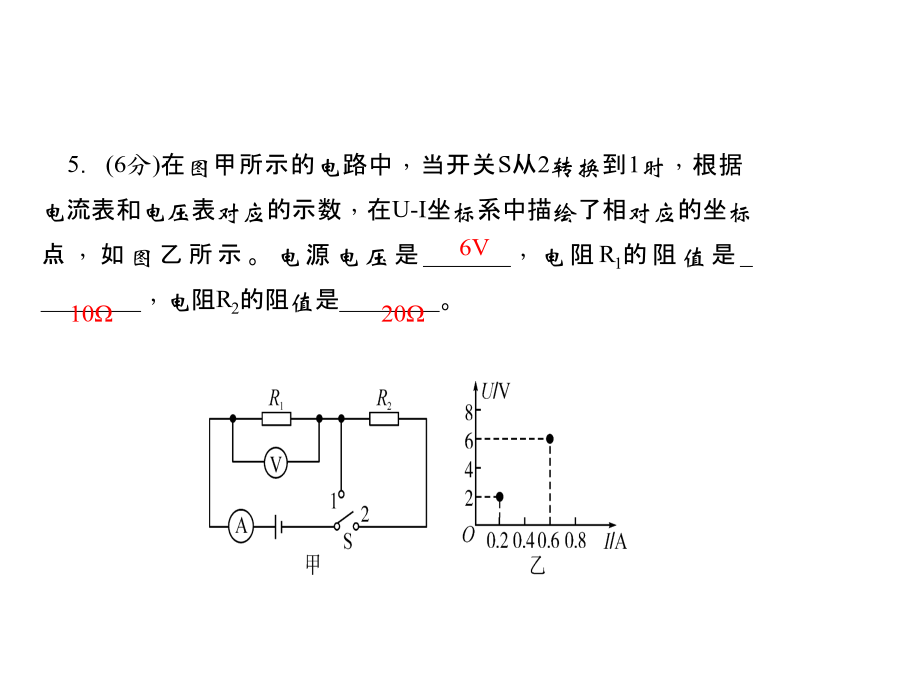

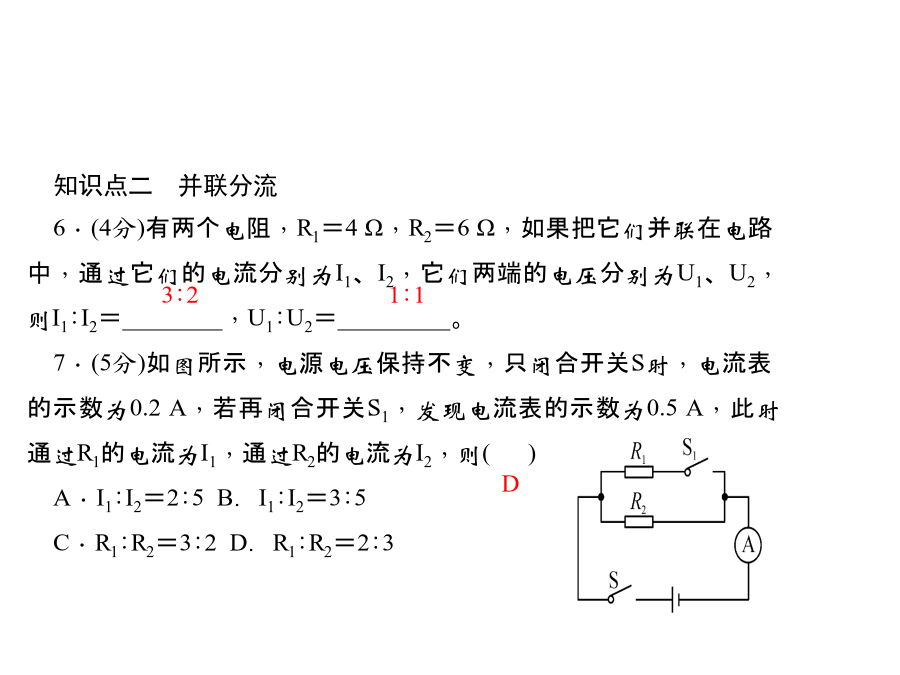

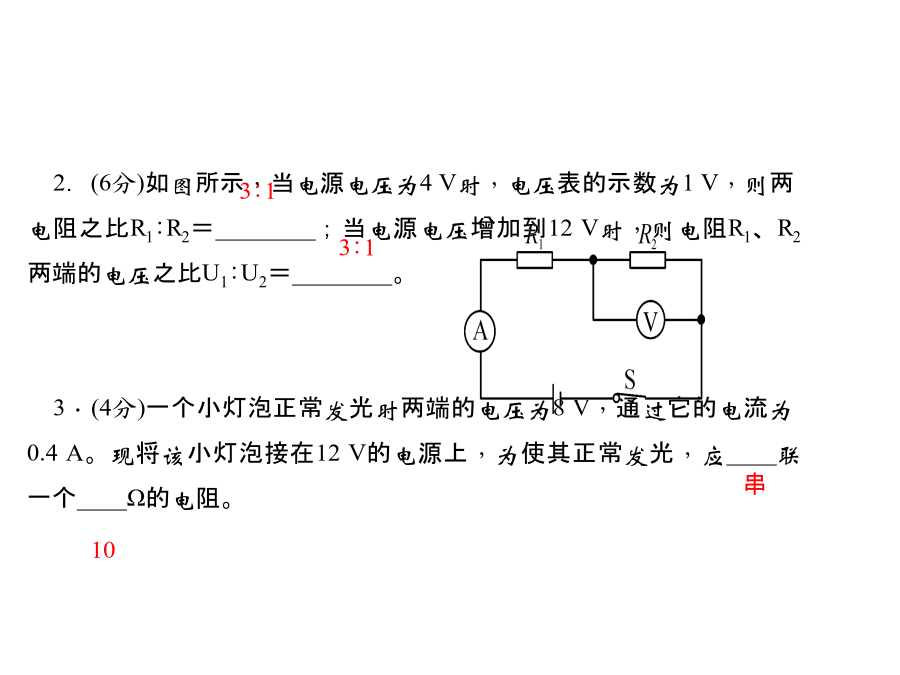

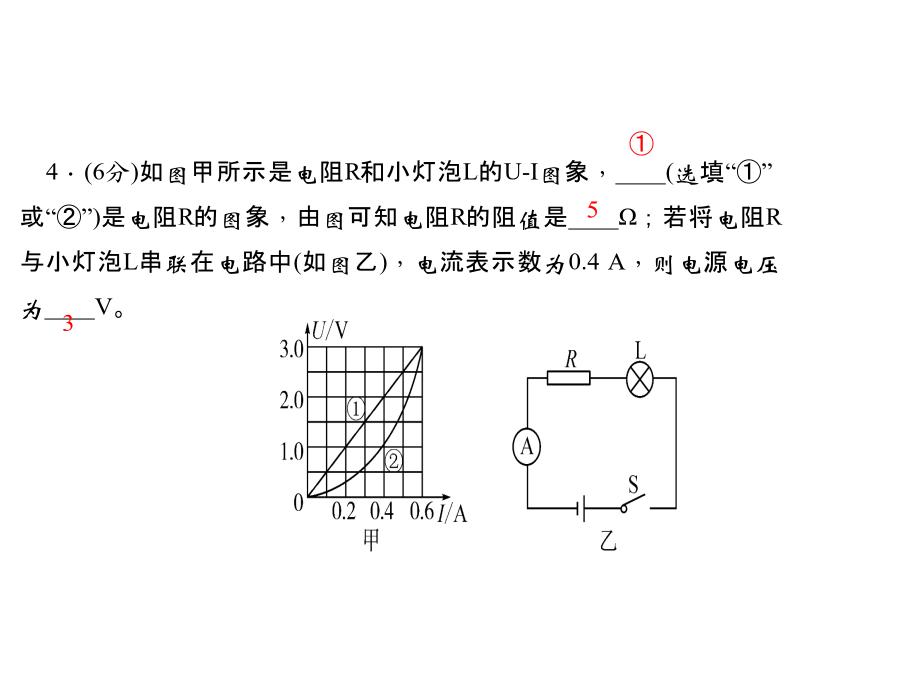

第4节欧姆定律在串、并联电路中的应用I＝I1＝I2＝……＝InI＝I1＋I2＋……＋In知识点一串联分压1．(4分)定值电阻R1＝10Ω，R2＝20Ω，接入如图所示电路中，闭合开关S，则通过R1、R2的电流之比I1∶I2＝_________；R1∶R2两端的电压之比为____________。2．(6分)如图所示，当电源电压为4V时，电压表的示数为1V，则两电阻之比R1∶R2＝________；当电源电压增加到12V时，则电阻R1、R2两端的电压之比U1∶U2＝________。3．(4分)一个小灯泡正常发光时两端的电压为8V，通过它的电流为0.4A。现将该小灯泡接在12V的电源上，为使其正常发光，应____联一个____Ω的电阻。4．(6分)如图甲所示是电阻R和小灯泡L的U­I图象，____(选填“①”或“②”)是电阻R的图象，由图可知电阻R的阻值是____Ω；若将电阻R与小灯泡L串联在电路中(如图乙)，电流表示数为0.4A，则电源电压为____V。5．(6分)在图甲所示的电路中，当开关S从2转换到1时，根据电流表和电压表对应的示数，在U­I坐标系中描绘了相对应的坐标点，如图乙所示。电源电压是_______，电阻R1的阻值是_________，电阻R2的阻值是________。知识点二并联分流6．(4分)有两个电阻，R1＝4Ω，R2＝6Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2＝________，U1∶U2＝_________。7．(5分)如图所示，电源电压保持不变，只闭合开关S时，电流表的示数为0.2A，若再闭合开关S1，发现电流表的示数为0.5A，此时通过R1的电流为I1，通过R2的电流为I2，则()A．I1∶I2＝2∶5B．I1∶I2＝3∶5C．R1∶R2＝3∶2D．R1∶R2＝2∶38．(5分)如图所示的电路中，R1＝10Ω，R2＝20Ω。闭合开关S后，电流表A1与A2示数之比为()A．1∶3B．1∶2C．2∶3D．3∶29．(10分)如图所示电路中R1＝20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：(1)电源电压。(2)通过R2的电流。(3)电阻R2的阻值。10．(4分)如图甲所示的电路中，电压表V1和V2的示数之比为1∶3，则定值电阻R1∶R2＝_________；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为_________。11．(6分)(铜仁中考)如图所示，闭合开关S，电压表V1的示数为6V，电压表V2的示数为8V，电流表A的示数为0.5A，电源电压是12V，则R2两端的电压为____V，R1＝____Ω。12．(6分)如图甲所示的电路中，电源电压恒定，闭合开关S后，调节滑动变阻器，两电压表的示数随电流变化的图象如图乙所示，根据图象可知____(选填“A”或“B”)是电压表V2示数变化的图象，电源电压为____V，电阻R1的阻值为____Ω。13．(6分)如图所示的电路中，已知电阻R1∶R2＝1∶3。如果甲、乙两表均为电压表，当开关S闭合时，R1与R2的连接方式是____联，此时，两表的示数之比U甲∶U乙＝________；如果甲、乙两表均为电流表，当开关S断开时，两表的示数之比I甲∶I乙＝________。14．(5分)将粗细均匀的电阻丝围成闭合的等边三角形ABC。如图所示，分别将A、B和A、C两端接在同一个电源上，则两次通过AB的电流之比是()A．1∶1B．2∶1C．1∶2D．2∶315．(5分)(德州中考)实验室中所使用的电流表是由小量程电流表改装而成，在图甲中是满偏电流(即小量程电流表允许通过的最大电流)Ig＝3mA的电流表，其电阻Rg＝10Ω，现借助一个定值电阻R0把它改装为一量程为0～3A的电流表，如图乙所示，下列判断正确的是()A．达到满偏时两端电压0.03V，R0约10000ΩB．达到满偏时两端电压0.03V，R0约0.01ΩC．达到满偏时两端电压30V，R0约10000ΩD．达到满偏时两端电压30V，R0约0.01Ω16．(8分)亮亮设计了一个用电压表的示数变化反映环境温度变化的电路。其电路原理图如图a所示。其中，电源两端电压U＝4V(恒定不变)。电压表的量程为0～3V，R0是定值电阻，R0＝300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图b所示。闭合开关S后。求：(1)当环境温度为40℃时，热敏电阻R1的阻值是多少？(2)当环境温度为40℃时，电压表的示数是多少？(3)电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？B
