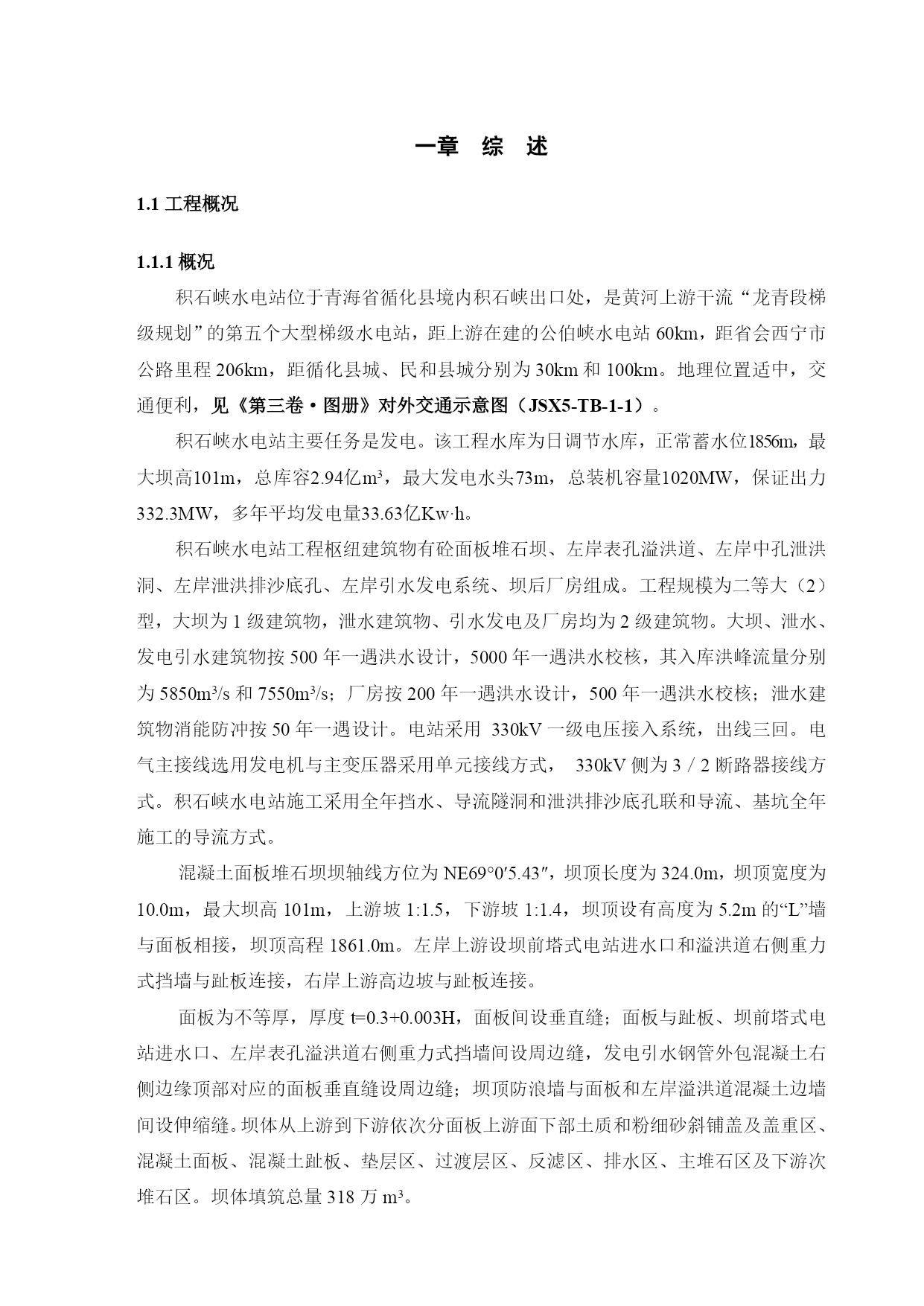

一章综述1.1工程概况1.1.1概况积石峡水电站位于青海省循化县境内积石峡出口处，是黄河上游干流“龙青段梯级规划”的第五个大型梯级水电站，距上游在建的公伯峡水电站60km，距省会西宁市公路里程206km，距循化县城、民和县城分别为30km和100km。地理位置适中，交通便利，见《第三卷·图册》对外交通示意图（JSX5-TB-1-1）。积石峡水电站主要任务是发电。该工程水库为日调节水库，正常蓄水位1856m，最大坝高101m，总库容2.94亿m3，最大发电水头73m，总装机容量1020MW，保证出力332.3MW，多年平均发电量33.63亿Kw·h。积石峡水电站工程枢纽建筑物有砼面板堆石坝、左岸表孔溢洪道、左岸中孔泄洪洞、左岸泄洪排沙底孔、左岸引水发电系统、坝后厂房组成。工程规模为二等大（2）型，大坝为1级建筑物，泄水建筑物、引水发电及厂房均为2级建筑物。大坝、泄水、发电引水建筑物按500年一遇洪水设计，5000年一遇洪水校核，其入库洪峰流量分别为5850m3/s和7550m3/s；厂房按200年一遇洪水设计，500年一遇洪水校核；泄水建筑物消能防冲按50年一遇设计。电站采用330kV一级电压接入系统，出线三回。电气主接线选用发电机与主变压器采用单元接线方式，330kV侧为3／2断路器接线方式。积石峡水电站施工采用全年挡水、导流隧洞和泄洪排沙底孔联和导流、基坑全年施工的导流方式。混凝土面板堆石坝坝轴线方位为NE69°0′5.43″，坝顶长度为324.0m，坝顶宽度为10.0m，最大坝高101m，上游坡1:1.5，下游坡1:1.4，坝顶设有高度为5.2m的“L”墙与面板相接，坝顶高程1861.0m。左岸上游设坝前塔式电站进水口和溢洪道右侧重力式挡墙与趾板连接，右岸上游高边坡与趾板连接。面板为不等厚，厚度t=0.3+0.003H，面板间设垂直缝；面板与趾板、坝前塔式电站进水口、左岸表孔溢洪道右侧重力式挡墙间设周边缝，发电引水钢管外包混凝土右侧边缘顶部对应的面板垂直缝设周边缝；坝顶防浪墙与面板和左岸溢洪道混凝土边墙间设伸缩缝。坝体从上游到下游依次分面板上游面下部土质和粉细砂斜铺盖及盖重区、混凝土面板、混凝土趾板、垫层区、过渡层区、反滤区、排水区、主堆石区及下游次堆石区。坝体填筑总量318万m3。右岸边坡为永久边坡，按4：1开挖，每隔20m设2m宽马道，最大垂直高度160m，岩层倾向岸外，为顺向边坡，不利于边坡稳定。岩体层面、断层与裂隙的分布和组和构成边坡不稳定岩体。对开挖边坡，采取锚喷处理措施，并视开挖情况进行深锚杆加固处理，喷砼厚10cm，系统锚杆长6m，马道下部设2排锁口锚杆，锁口锚杆长9m，间排距2m。在岩石破碎、裂隙发育部位设锚筋桩，局部加设预应力锚索，同时边坡设排水孔。电站进水口为坝前塔式，左邻溢洪道右侧为拦河大坝。采用一机一管引水方式，共设三个进水口。由右起依次为1#、2#、3#进水口，每段宽20m，加上两侧2.0m边墙总宽度为64.0m。上下游方向总长为48.0m，分为两段，拦污栅段和闸门段。设两台门机，分别用于拦污栅、排沙洞、溢洪道检修门和电站工作门及检修门的吊运安装。进水塔顶部高程为1861m，塔基岩面高程为1815.5m。塔基设有齿槽，建基高程为1809.00m。齿槽内设置3m×3.5m的帷幕灌浆排水廊道，也可作为交通及观测之用。电站进水口的帷幕灌浆排水廊道向左延伸，从溢洪道底部的帷幕灌浆排水廊道伸入左岸岩体。1.1.2水文气象1.1.2.1水文积石峡水电站各种频率受上游水库调蓄后的洪水洪峰流量见表1-1。表1-1积石峡受上游水库调蓄后的设计洪峰流量表流量：m3/s项目各种频率设计值（%）0.020.10.20.512520Qm75506050585056005400499042803160*此值为逐小时瞬时过程最大流量。积石峡分期施工洪水成果见表1-2。表1-2积石峡分期施工洪水成果表流量：m3/s月份洪水标准（%）125101～6//146014607～10326027302530238011～12//146014601.1.2.2气象坝址以上流域属大陆性气候。冬寒夏凉，日温差较大，无霜期短。大部分地区干旱少雨，降水集中，蒸发量大，空气干燥。雨季主要集中在5~9月份，多年平均降雨量266.2mm，多年平均年蒸发量2131.4mm，多年平均年日照时数2712.7h，最大风速24m/s，风向ESE，历年平均风速为3.3m/s。详见表1-3。1.1.3工程地质1.1.3.1坝址区工程地质条件坝址区出露基岩主要为白垩系下统河口群，按岩性组和共分五大层（K11～K51）。岩层走向NE24°～30°，倾角11°～12°，在坝址区呈平缓皱曲，上坝址倾左岸偏下游。K11层：深灰色杂色
