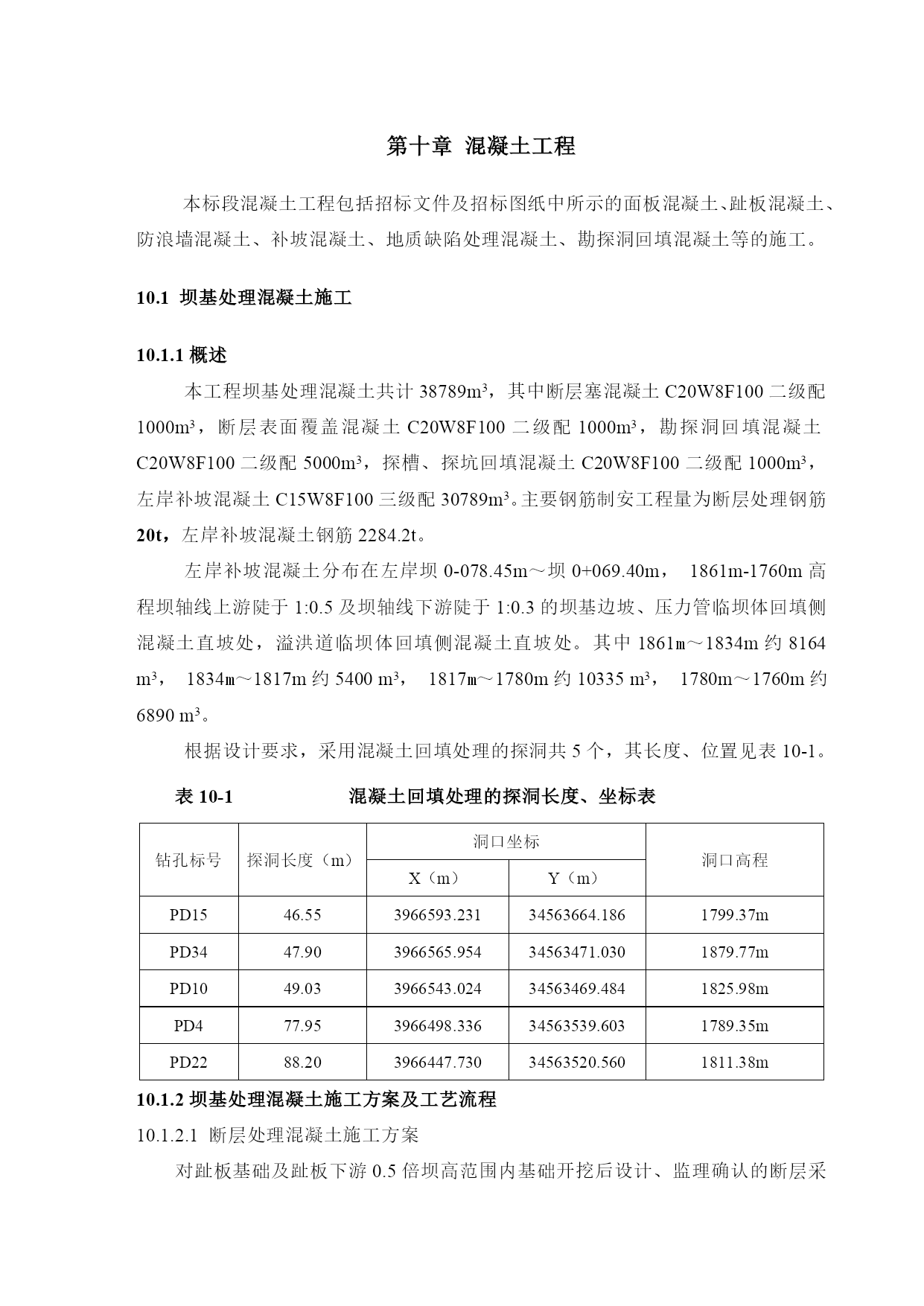

第十章混凝土工程本标段混凝土工程包括招标文件及招标图纸中所示的面板混凝土、趾板混凝土、防浪墙混凝土、补坡混凝土、地质缺陷处理混凝土、勘探洞回填混凝土等的施工。10.1坝基处理混凝土施工10.1.1概述本工程坝基处理混凝土共计38789m3，其中断层塞混凝土C20W8F100二级配1000m3，断层表面覆盖混凝土C20W8F100二级配1000m3，勘探洞回填混凝土C20W8F100二级配5000m3，探槽、探坑回填混凝土C20W8F100二级配1000m3，左岸补坡混凝土C15W8F100三级配30789m3。主要钢筋制安工程量为断层处理钢筋20t，左岸补坡混凝土钢筋2284.2t。左岸补坡混凝土分布在左岸坝0-078.45m～坝0+069.40m，1861m-1760m高程坝轴线上游陡于1:0.5及坝轴线下游陡于1:0.3的坝基边坡、压力管临坝体回填侧混凝土直坡处，溢洪道临坝体回填侧混凝土直坡处。其中1861m～1834m约8164m3，1834m～1817m约5400m3，1817m～1780m约10335m3，1780m～1760m约6890m3。根据设计要求，采用混凝土回填处理的探洞共5个，其长度、位置见表10-1。表10-1混凝土回填处理的探洞长度、坐标表钻孔标号探洞长度（m）洞口坐标洞口高程X（m）Y（m）PD1546.553966593.23134563664.1861799.37mPD3447.903966565.95434563471.0301879.77mPD1049.033966543.02434563469.4841825.98mPD477.953966498.33634563539.6031789.35mPD2288.203966447.73034563520.5601811.38m10.1.2坝基处理混凝土施工方案及工艺流程10.1.2.1断层处理混凝土施工方案对趾板基础及趾板下游0.5倍坝高范围内基础开挖后设计、监理确认的断层采用C20W8F100混凝土回填处理，断层宽度小于1m，处理深度为宽度的两倍，断层宽度大于1m，处理深度为2m，趾板下游0.5倍坝高范围至坝轴线上游堆石体基础，采用20cm厚C20W8F100混凝土覆盖。断层混凝土分段浇筑，施工缝凿毛处理，挡头模板采用钢木组合模板，钢架管组成纵横围囹支撑，钢筋借助基岩锚杆或设架立筋固定。混凝土采用6m3混凝土罐车运输，基坑内人工配合罐车直接入仓，其余罐车无法到达的部位采用50t汽车吊配1m3吊罐入仓，入仓分层厚度不大于30cm，人工平仓，φ70mm插入式振捣棒振捣，脱模后立即采用复合土工膜覆盖，人工洒水养护。10.1.2.2钻孔、探坑、探槽处理混凝土施工方案对趾板基础及趾板下游0.3倍坝高范围内基础及坝轴线上游堆石体基础范围内的钻孔、探坑、探槽，钻孔在开挖前采用100＃水泥砂浆封堵，探坑、探槽采用C20W8F100混凝土回填，施工方案同断层处理混凝土施工方案。10.1.2.3探洞处理混凝土施工方案PD4、PD10、PD15、PD22、PD34地质探洞采用C20W8F100混凝土回填，由洞内向外分段（最大段长不超过15m）依次浇筑，PD10、PD15、PD34分3段，PD4分5段，PD22分6段，混凝土采用6m3混凝土罐车运输，采用混凝土泵泵送入仓，混凝土塌落度控制在12～16cm，挡头模板采用钢木组合模板，钢架管组成纵横围囹支撑，φ50mm插入式振捣棒振捣，浇筑前按设计预埋回填灌浆管，浇筑一段达到设计强度的70%后立即回填灌浆，灌浆结束后再进行下段施工，下段施工前必须对施工缝面凿毛处理，以确保混凝土施工质量。10.1.2.4左岸补坡混凝土施工方案由于左岸补坡混凝土高差太大，为了不影响Ⅵ标的施工，同时确保坝体回填时混凝土浇筑仓面超前10～20m，因此对左岸补坡混凝土计划由低向高分四期浇筑，入仓采用50t汽车吊配1～2m3吊罐。1761m～1780m高程范围的补坡混凝土在坝体填筑前自建基面向上浇筑，其余三期1780m～1817m、1817m～1834m、1834m～1857m高程段补坡混凝土均随坝体填筑同期超前浇筑，为保证混凝土分层浇筑间歇时间不少于5天，混凝土浇筑7天后方可进行坝料填筑，安排补坡混凝土超前大坝填筑面高度不小于10m。左岸补坡混凝土面模采用悬臂多卡定型钢模，施工缝挡头采用组合钢模，外撑内拉固定，钢筋借助基岩锚杆或设架立筋固定，混凝土采用6m3混凝土罐车运输，50t汽车吊配2m3吊罐入仓，混凝土每仓垂直方向浇筑高度控制在1.5m～3m以内，水平方向浇筑长度控制在10～15m，每仓入仓分层厚度小于50cm，人工平仓，φ70mm插入式振捣棒振捣，脱模后立即采用复合土工膜覆盖，人工洒水养护。见《第三卷
