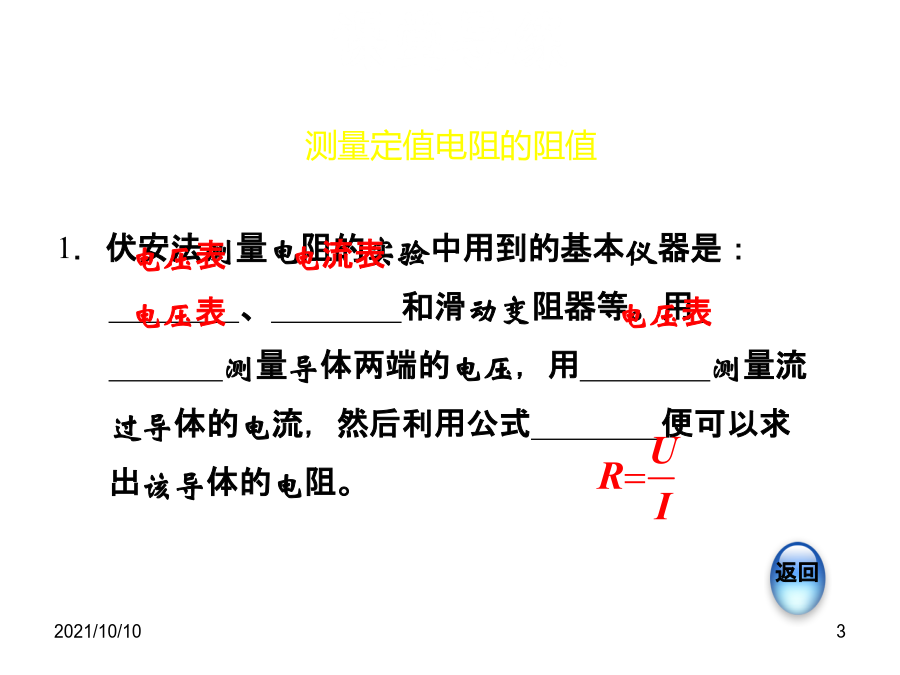

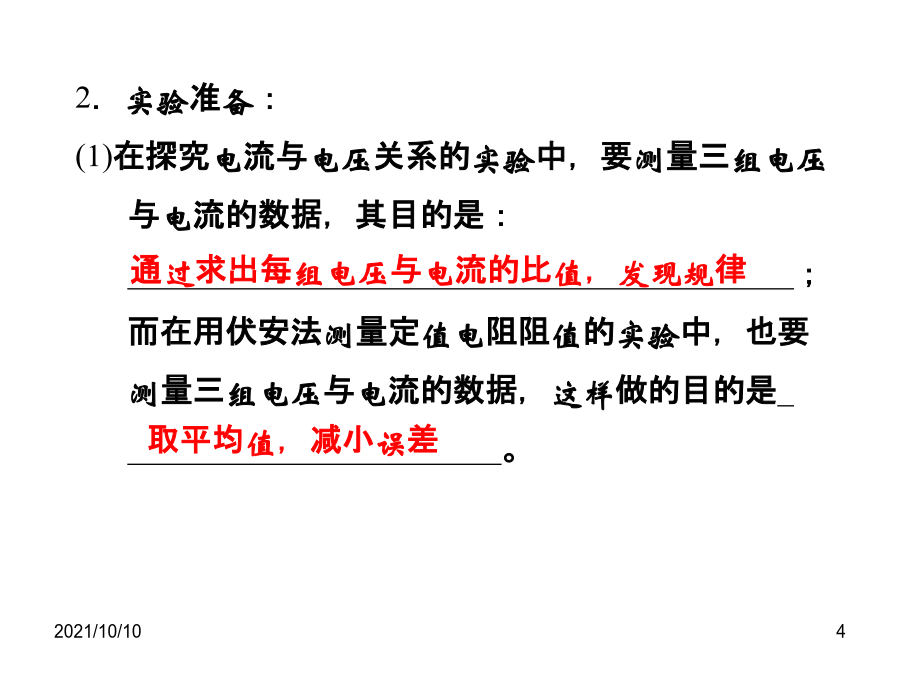

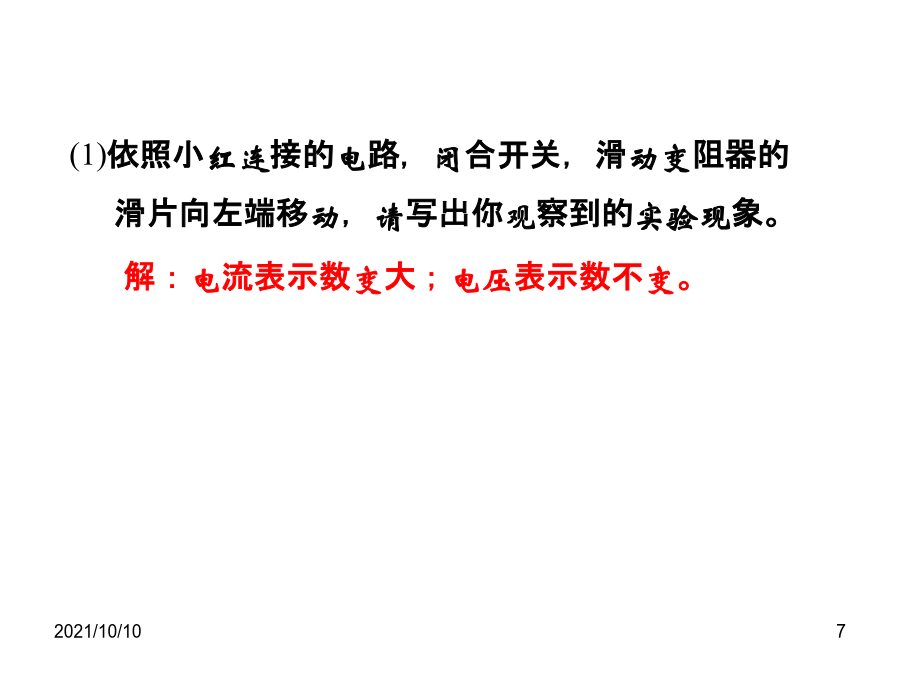

17.3电阻的测量11．伏安法测量电阻的实验中用到的基本仪器是：________、________和滑动变阻器等。用________测量导体两端的电压，用________测量流过导体的电流，然后利用公式________便可以求出该导体的电阻。2．实验准备：(1)在探究电流与电压关系的实验中，要测量三组电压与电流的数据，其目的是：_________________________________________；而在用伏安法测量定值电阻阻值的实验中，也要测量三组电压与电流的数据，这样做的目的是________________________。(2)请设计出本实验记录实验数据的表格。3．(中考·烟台)图甲是利用电流表、电压表测量电阻的实验原理图。图乙是小红连接的实物实验电路图。(1)依照小红连接的电路，闭合开关，滑动变阻器的滑片向左端移动，请写出你观察到的实验现象。(2)请你在图乙中只改动一根导线的连接，使电路正常工作(用“×”标出改动导线，以笔画线代替导线，画出改接导线)。返回4．测量小灯泡的电阻与测量定值电阻阻值的区别：由于灯丝电阻随温度变化有很大的改变，在测量不同电压下小灯泡的电阻时，取平均值没有意义。因此，在测量小灯泡电阻的实验中，多次测量电压与电流数据的目的是：测量不同工作状态时____________；而在测量定值电阻的阻值时，测量多次的目的是：__________________________________________。5．(中考·郴州)在测量“小灯泡的电阻”的实验中，有如下器材：电压表、电流表、开关、电压为3V的电源、标有“2.5V”的小灯泡、滑动变阻器及导线若干。(1)请用笔画线代替导线，把图中的实物电路连接完整。(导线不能交叉)(2)闭合开关前，滑动变阻器的滑片P应处于图中最_____(填“左”或“右”)端；(3)连好电路后，闭合开关，发现灯泡不亮，电流表无示数，电压表示数接近电源电压，则此故障的原因可能是________。A．小灯泡断路B．小灯泡短路C．滑动变阻器断路(4)排除故障后，按正确的操作测得实验数据记录如下：返回6．对于探究电流跟电压的关系和伏安法测电阻这两个实验，下列说法不正确的是()返回7．“探究电流与电压关系”实验和“伏安法测电阻”实验相比较：需要测量的物理量________(填“相同”或“不同”)，实验目的________(填“相同”或“不同”)。8．小明在做“伏安法测电阻”的实验。(1)按图甲所示电路图，用笔画线代替导线将图乙实物连接起来，电压表选用0～3V量程。(2)闭合开关后，发现电流表示数为零，电压表有明显偏转，则电路中发生断路的器件是_______________。(3)改正电路正确无误后开始实验。前两次的实验数据已填在下面的表格内，第三次实验时电流表的示数如图丙所示，请将下面表格中的空白处填写完整。(计算结果保留一位小数)0.20(4)小明想测正常工作电压为“3.8V”的小灯泡正常发光时的电阻值(约10Ω)。他的实验步骤是：断开开关，拆下定值电阻，将标有“3.8V”的小灯泡接入原电路定值电阻的位置，并将变阻器阻值调至最大；调整________________；闭合开关，再移动滑片至小灯泡正常发光时，读出电流表的示数，算出小灯泡电阻。9．伏安法测电阻的实验中，我们用如图所示电路进行测量。测量结果是用电压表读数除以电流表读数来表示，而作为用电器，电压表和电流表是有电阻的，会造成实验误差。(1)电源接通前，滑动变阻器的滑片应在____________(填“最左端”“最右端”或“任意位置”)；(2)测量值与真实值相比________(填“偏大”“偏小”或“相同”)；(3)如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为RV和RA，则Rx更准确的表达式为________________。(数学表达式用已知字母表示)10．在用电压表和电流表测电阻时，可采用如图所示的甲、乙两种接法。设被测电阻的阻值为Rx，电压表的电阻为RV，电流表的电阻为RA。则按图甲接法测出的电阻数值为Rx1＝________，按图乙接法测出的电阻数值为Rx2＝________。(用Rx、RV、RA表示)
