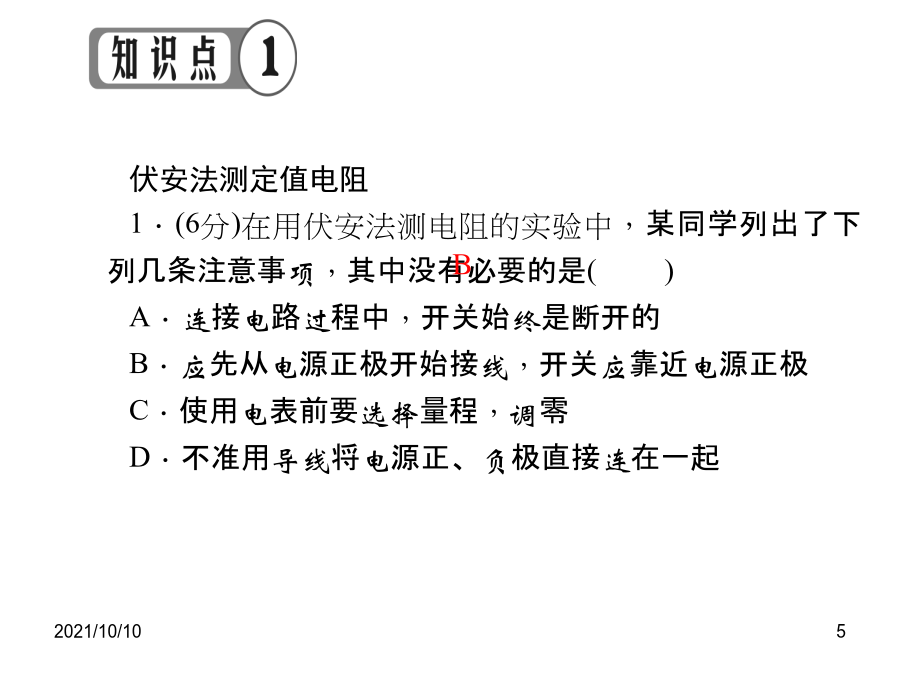

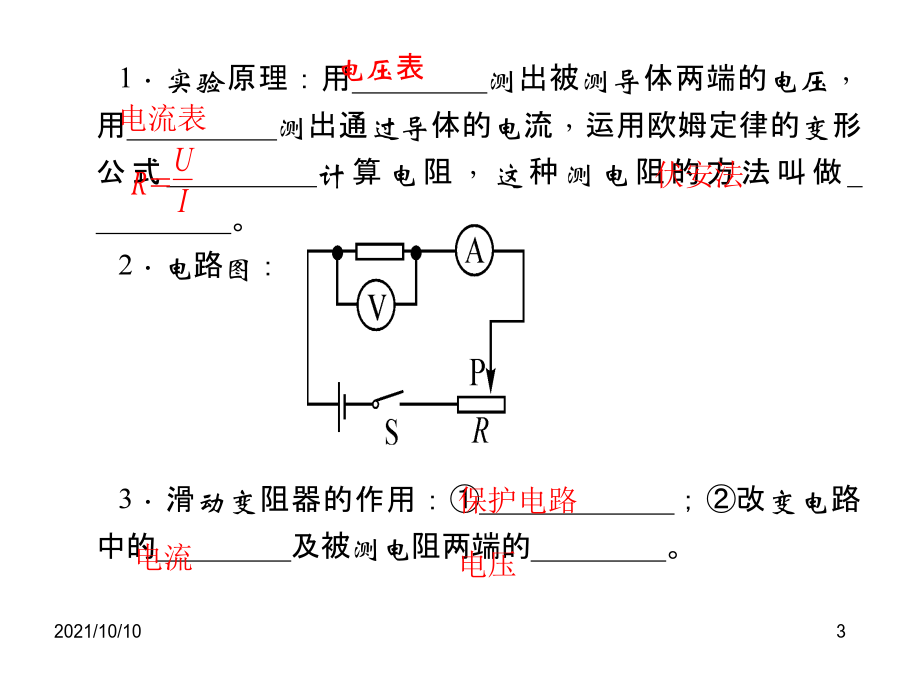

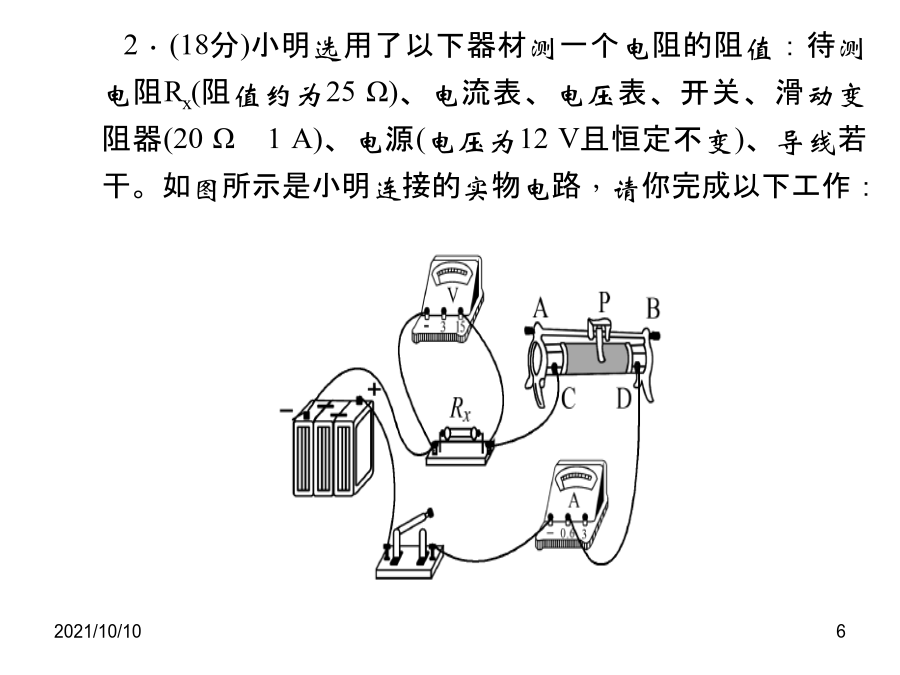

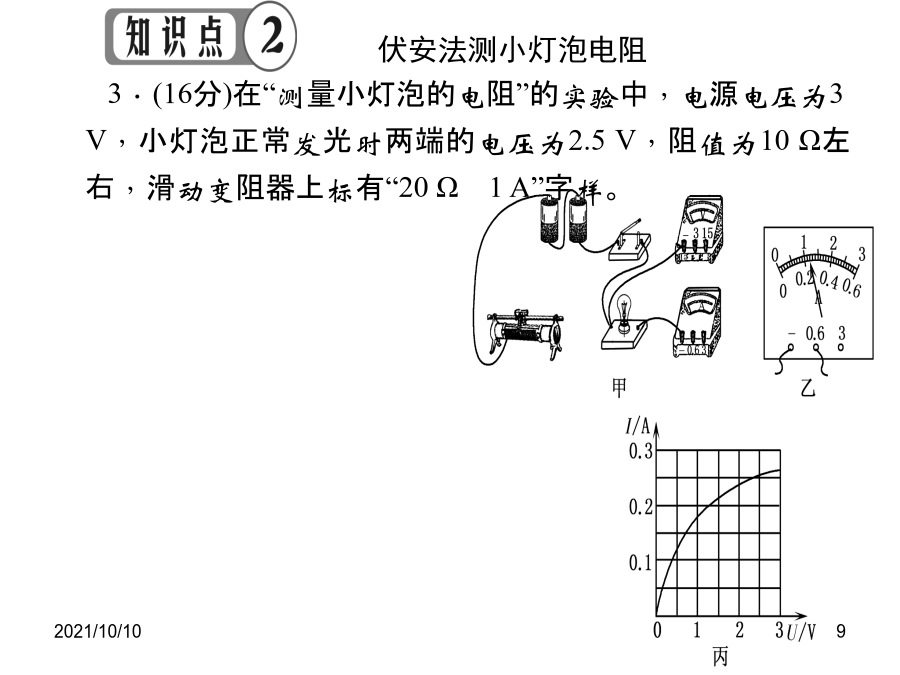

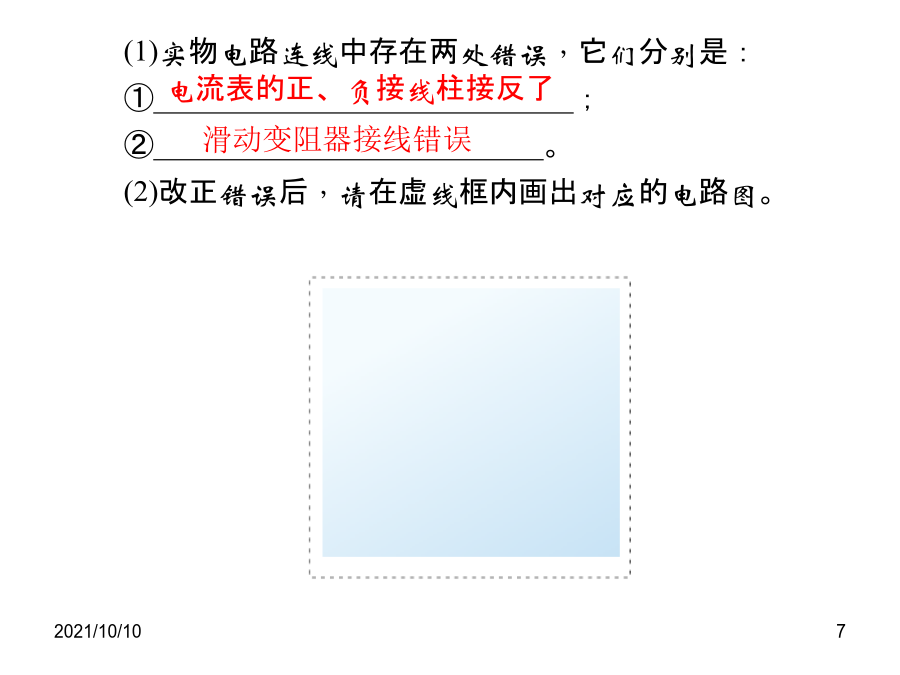

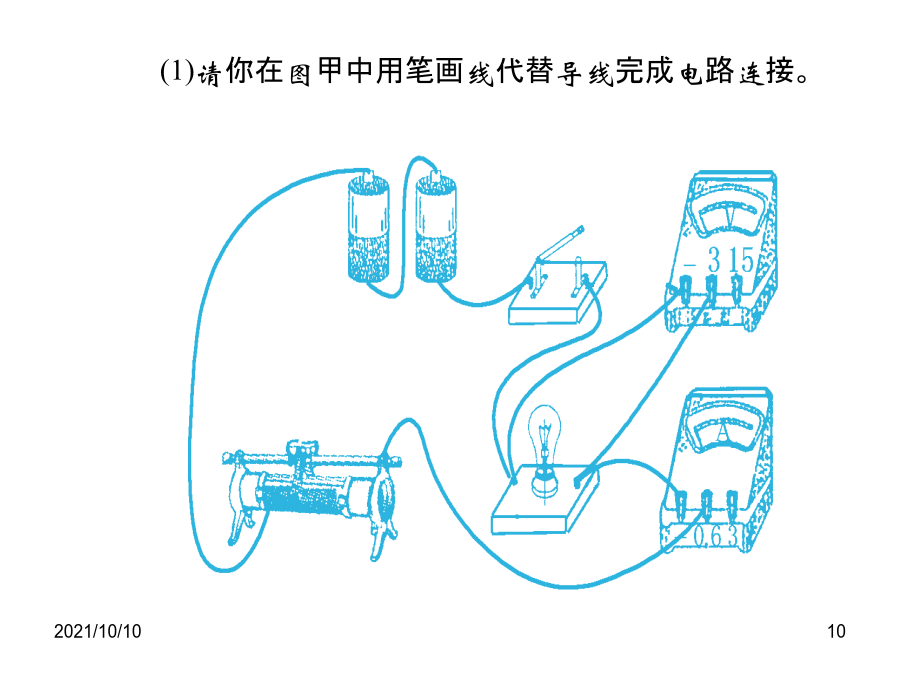

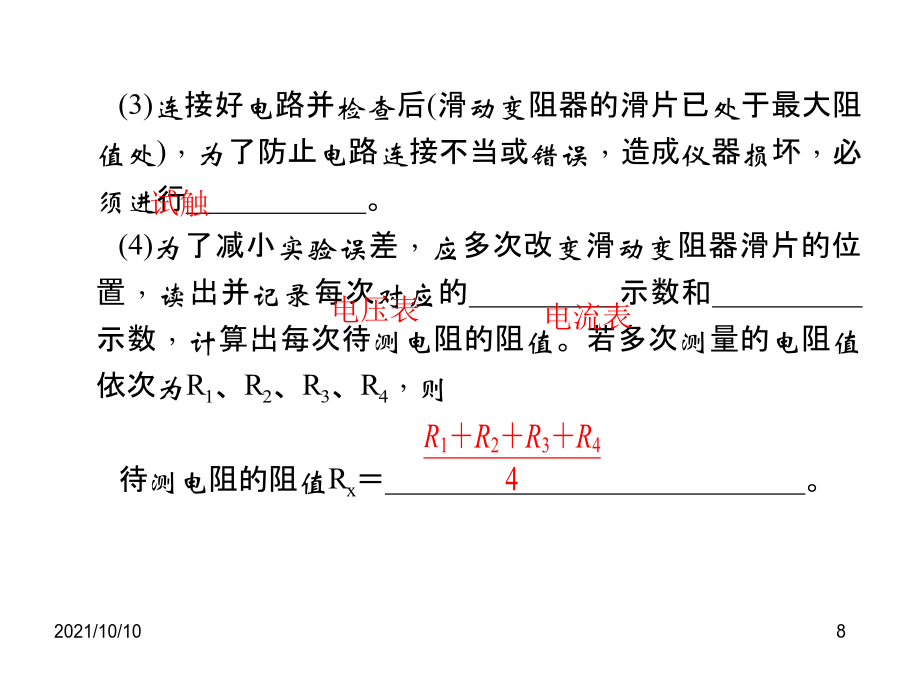

第十七章欧姆定律2021/10/101．实验原理：用_________测出被测导体两端的电压，用__________测出通过导体的电流，运用欧姆定律的变形公式__________计算电阻，这种测电阻的方法叫做__________。2．电路图：3．滑动变阻器的作用：①_____________；②改变电路中的_________及被测电阻两端的_________。2021/10/10伏安法测定值电阻1．(6分)在用伏安法测电阻的实验中，某同学列出了下列几条注意事项，其中没有必要的是()A．连接电路过程中，开关始终是断开的B．应先从电源正极开始接线，开关应靠近电源正极C．使用电表前要选择量程，调零D．不准用导线将电源正、负极直接连在一起2．(18分)小明选用了以下器材测一个电阻的阻值：待测电阻Rx(阻值约为25Ω)、电流表、电压表、开关、滑动变阻器(20Ω1A)、电源(电压为12V且恒定不变)、导线若干。如图所示是小明连接的实物电路，请你完成以下工作：(1)实物电路连线中存在两处错误，它们分别是：①____________________________；②__________________________。(2)改正错误后，请在虚线框内画出对应的电路图。(3)连接好电路并检查后(滑动变阻器的滑片已处于最大阻值处)，为了防止电路连接不当或错误，造成仪器损坏，必须进行____________。(4)为了减小实验误差，应多次改变滑动变阻器滑片的位置，读出并记录每次对应的__________示数和__________示数，计算出每次待测电阻的阻值。若多次测量的电阻值依次为R1、R2、R3、R4，则待测电阻的阻值Rx＝____________________________。伏安法测小灯泡电阻3．(16分)在“测量小灯泡的电阻”的实验中，电源电压为3V，小灯泡正常发光时两端的电压为2.5V，阻值为10Ω左右，滑动变阻器上标有“20Ω1A”字样。(1)请你在图甲中用笔画线代替导线完成电路连接。(2)开关闭合前，滑动变阻器的滑片应移到最______(填“左”或“右”)端。(3)调节滑片，使电压表示数为2.5V，此时电流表的示数如图乙所示，则小灯泡正常发光时通过的电流为________A，电阻为__________Ω。(结果保留两位小数)(4)在完成以上实验后，小明进一步测量并描绘出小灯泡的电流随电压变化的曲线如图丙所示，通过分析图象发现灯丝的电阻是________(填“变化”或“不变”)的，这是因为导体的电阻随____________的变化而变化。
