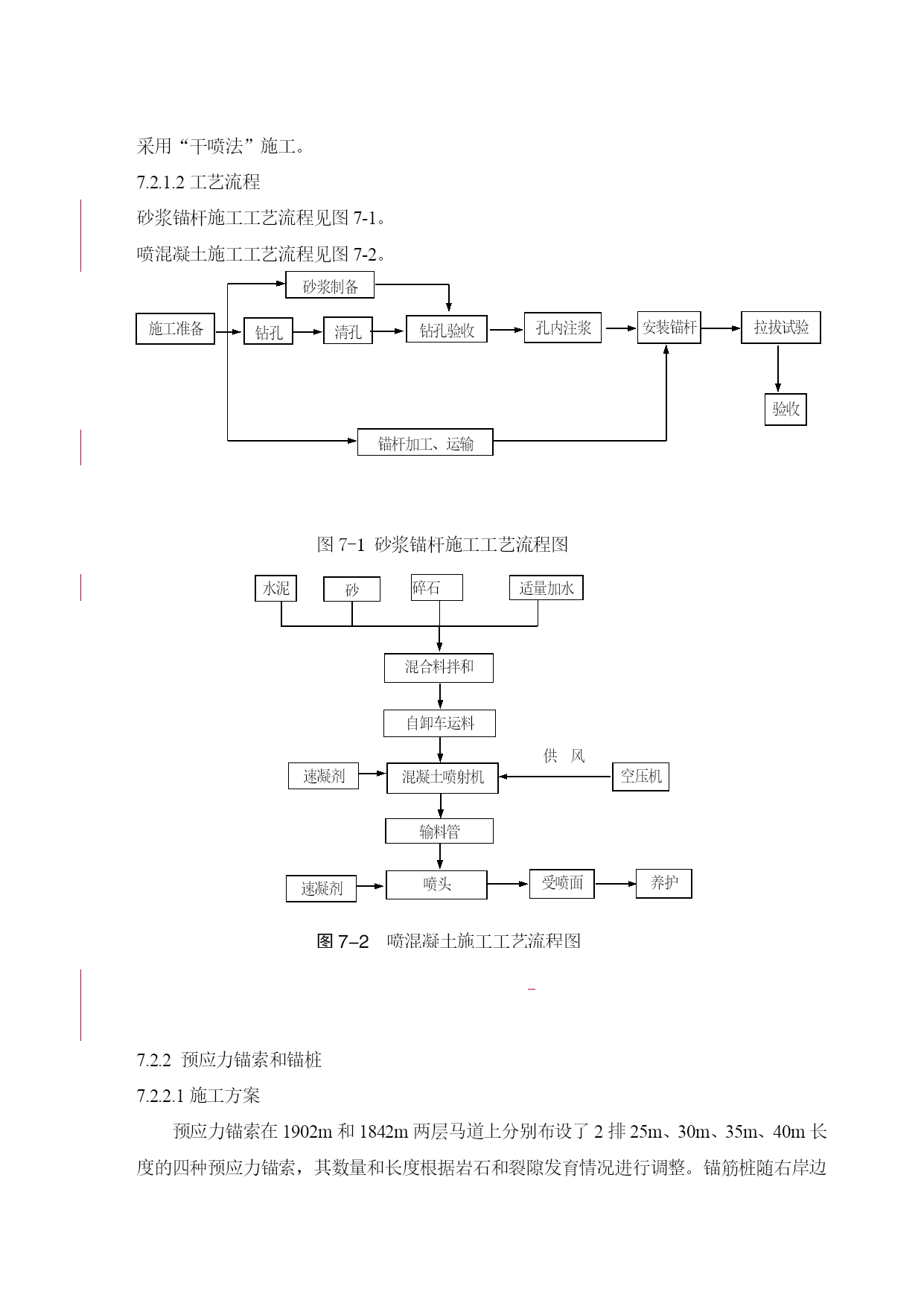

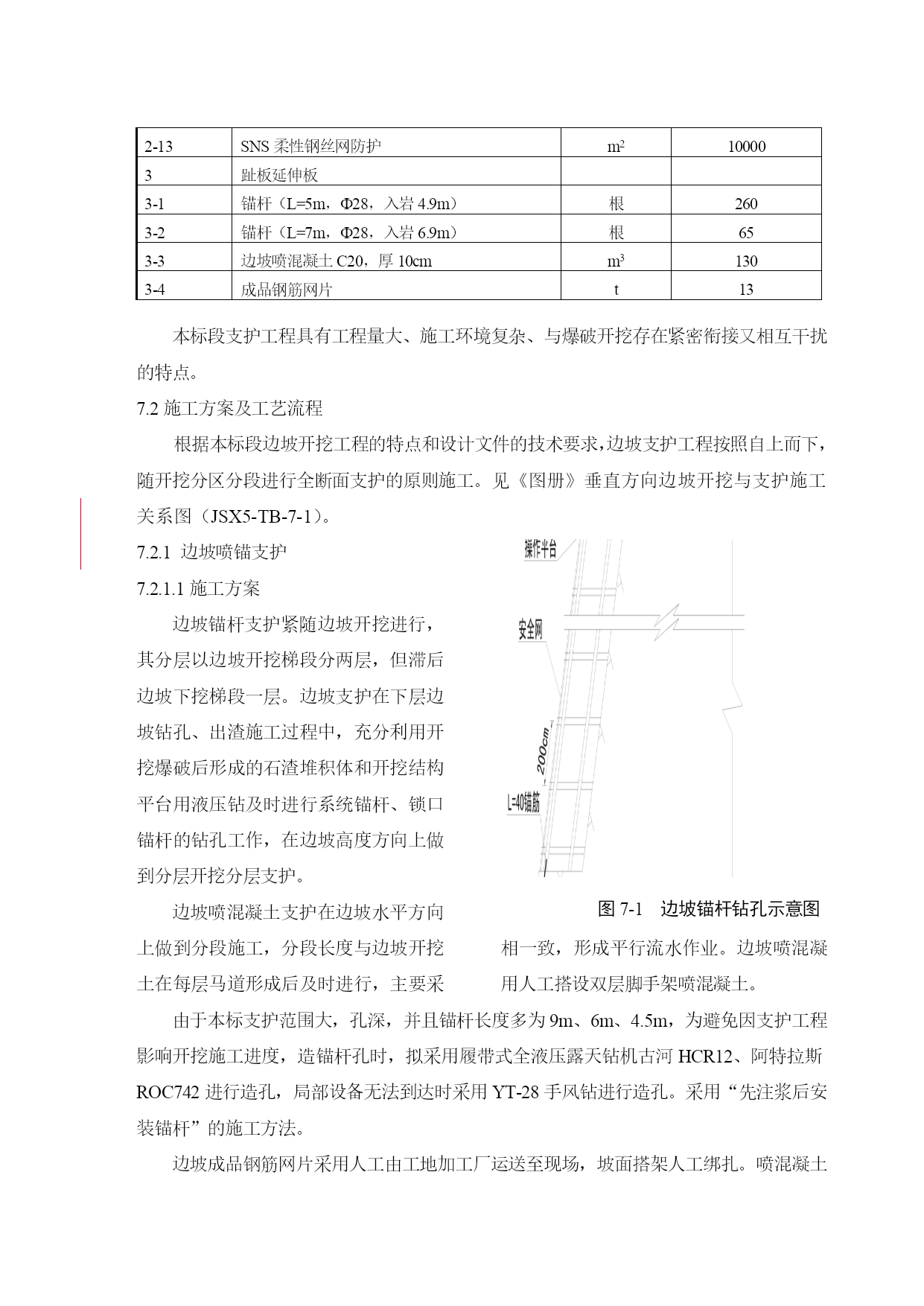

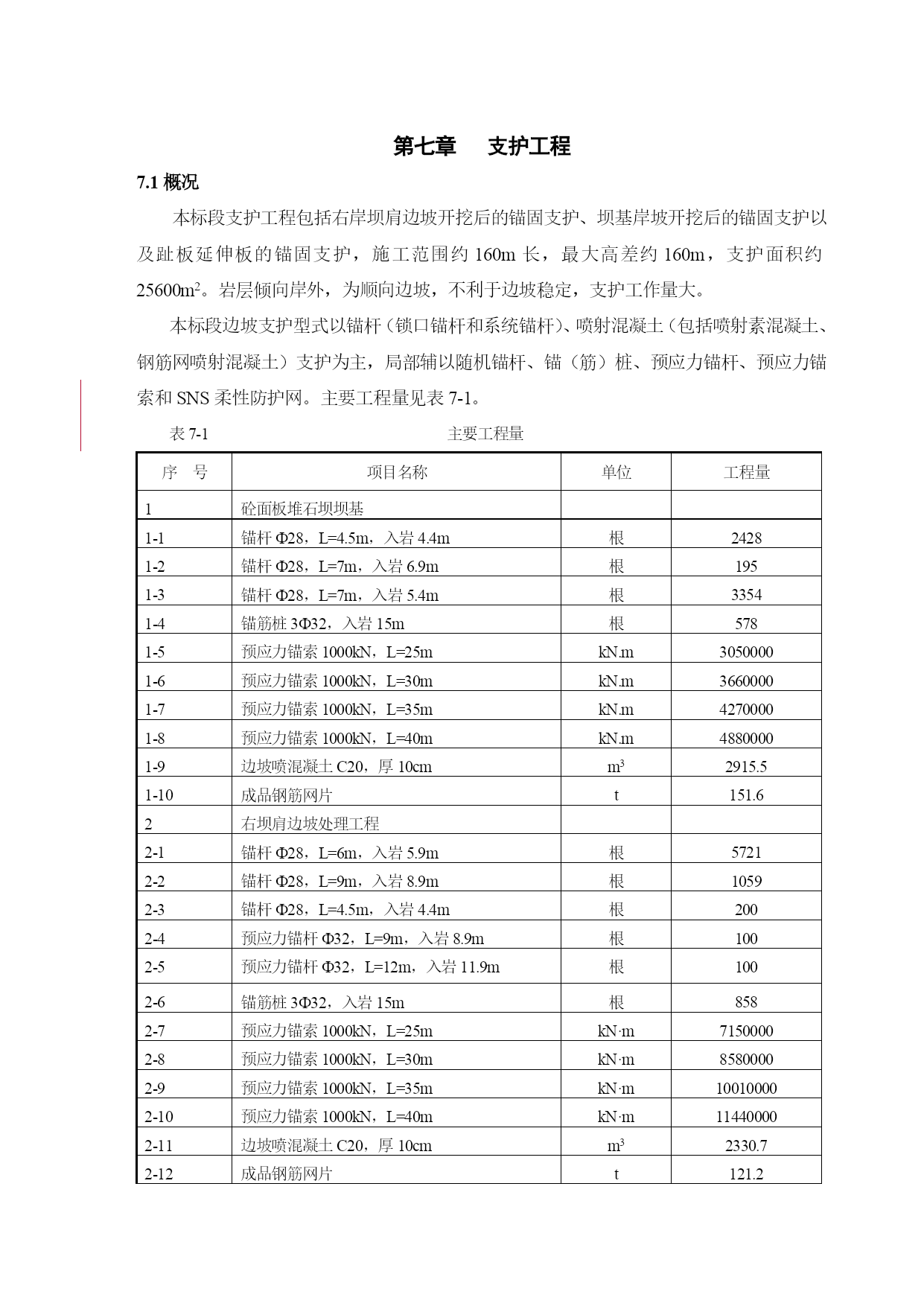

第七章支护工程7.1概况本标段支护工程包括右岸坝肩边坡开挖后的锚固支护、坝基岸坡开挖后的锚固支护以及趾板延伸板的锚固支护，施工范围约160m长，最大高差约160m，支护面积约25600m2。岩层倾向岸外，为顺向边坡，不利于边坡稳定，支护工作量大。本标段边坡支护型式以锚杆（锁口锚杆和系统锚杆）、喷射混凝土（包括喷射素混凝土、钢筋网喷射混凝土）支护为主，局部辅以随机锚杆、锚（筋）桩、预应力锚杆、预应力锚索和SNS柔性防护网。主要工程量见表7-1。表7-1主要工程量序号项目名称单位工程量1砼面板堆石坝坝基1-1锚杆Ф28，L=4.5m，入岩4.4m根24281-2锚杆Ф28，L=7m，入岩6.9m根1951-3锚杆Ф28，L=7m，入岩5.4m根33541-4锚筋桩3Ф32，入岩15m根5781-5预应力锚索1000kN，L=25mkN.m30500001-6预应力锚索1000kN，L=30mkN.m36600001-7预应力锚索1000kN，L=35mkN.m42700001-8预应力锚索1000kN，L=40mkN.m48800001-9边坡喷混凝土C20，厚10cmm32915.51-10成品钢筋网片t151.62右坝肩边坡处理工程2-1锚杆Ф28，L=6m，入岩5.9m根57212-2锚杆Ф28，L=9m，入岩8.9m根10592-3锚杆Ф28，L=4.5m，入岩4.4m根2002-4预应力锚杆Ф32，L=9m，入岩8.9m根1002-5预应力锚杆Ф32，L=12m，入岩11.9m根1002-6锚筋桩3Ф32，入岩15m根8582-7预应力锚索1000kN，L=25mkN·m71500002-8预应力锚索1000kN，L=30mkN·m85800002-9预应力锚索1000kN，L=35mkN·m100100002-10预应力锚索1000kN，L=40mkN·m114400002-11边坡喷混凝土C20，厚10cmm32330.72-12成品钢筋网片t121.22-13SNS柔性钢丝网防护m2100003趾板延伸板3-1锚杆（L=5m，Ф28，入岩4.9m）根2603-2锚杆（L=7m，Ф28，入岩6.9m）根653-3边坡喷混凝土C20，厚10cmm31303-4成品钢筋网片t13本标段支护工程具有工程量大、施工环境复杂、与爆破开挖存在紧密衔接又相互干扰的特点。7.2施工方案及工艺流程根据本标段边坡开挖工程的特点和设计文件的技术要求，边坡支护工程按照自上而下，随开挖分区分段进行全断面支护的原则施工。见《图册》垂直方向边坡开挖与支护施工关系图（JSX5-TB-7-1）。图7-1边坡锚杆钻孔示意图7.2.1边坡喷锚支护7.2.1.1施工方案边坡锚杆支护紧随边坡开挖进行，其分层以边坡开挖梯段分两层，但滞后边坡下挖梯段一层。边坡支护在下层边坡钻孔、出渣施工过程中，充分利用开挖爆破后形成的石渣堆积体和开挖结构平台用液压钻及时进行系统锚杆、锁口锚杆的钻孔工作，在边坡高度方向上做到分层开挖分层支护。边坡喷混凝土支护在边坡水平方向上做到分段施工，分段长度与边坡开挖相一致，形成平行流水作业。边坡喷混凝土在每层马道形成后及时进行，主要采用人工搭设双层脚手架喷混凝土。由于本标支护范围大，孔深，并且锚杆长度多为9m、6m、4.5m，为避免因支护工程影响开挖施工进度，造锚杆孔时，拟采用履带式全液压露天钻机古河HCR12、阿特拉斯ROC742进行造孔，局部设备无法到达时采用YT-28手风钻进行造孔。采用“先注浆后安装锚杆”的施工方法。边坡成品钢筋网片采用人工由工地加工厂运送至现场，坡面搭架人工绑扎。喷混凝土采用“干喷法”施工。7.2.1.2工艺流程砂浆锚杆施工工艺流程见图7-1。喷混凝土施工工艺流程见图7-2。施工准备钻孔清孔孔内注浆安装锚杆拉拔试验砂浆制备锚杆加工、运输验收钻孔验收图7-1砂浆锚杆施工工艺流程图混合料拌和碎石砂适量加水水泥自卸车运料输料管养护喷头受喷面速凝剂空压机混凝土喷射机供风图7-2喷混凝土施工工艺流程图速凝剂7.2.2预应力锚索和锚桩7.2.2.1施工方案预应力锚索在1902m和1842m两层马道上分别布设了2排25m、30m、35m、40m长度的四种预应力锚索，其数量和长度根据岩石和裂隙发育情况进行调整。锚筋桩随右岸边坡及坝基开挖岩石出露情况，在岩石破碎、裂隙发育部位现场确定设置。预应力锚索和15m锚筋桩的制作在前方工地加工厂，人工抬运至工作面，现场随开挖分区分段施工，采用搭设双排脚手架形成作业平台，进行造孔、安装、注浆、张拉等作业，造孔均采用QZJ-100B。7.2.2.2工艺流程
