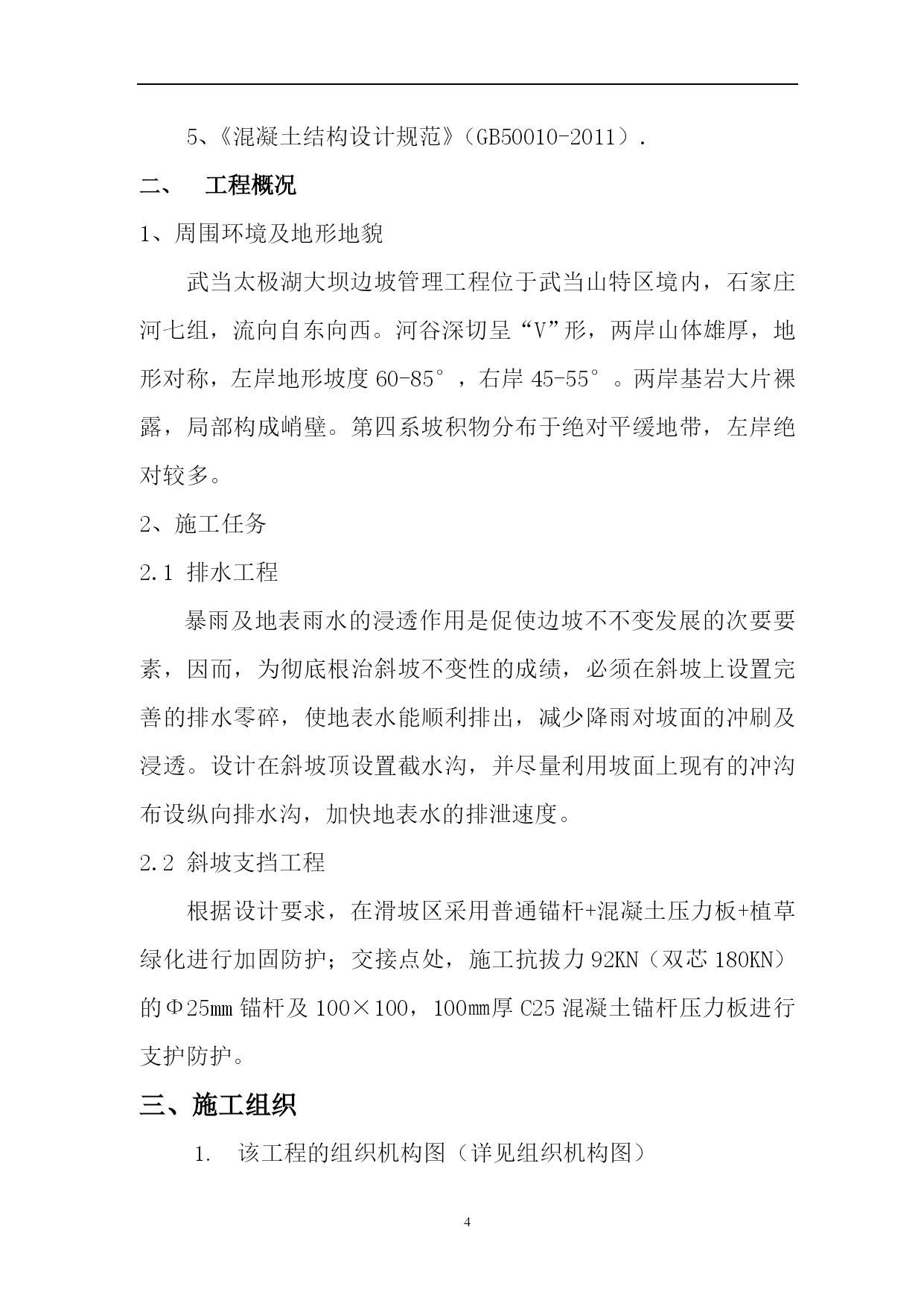

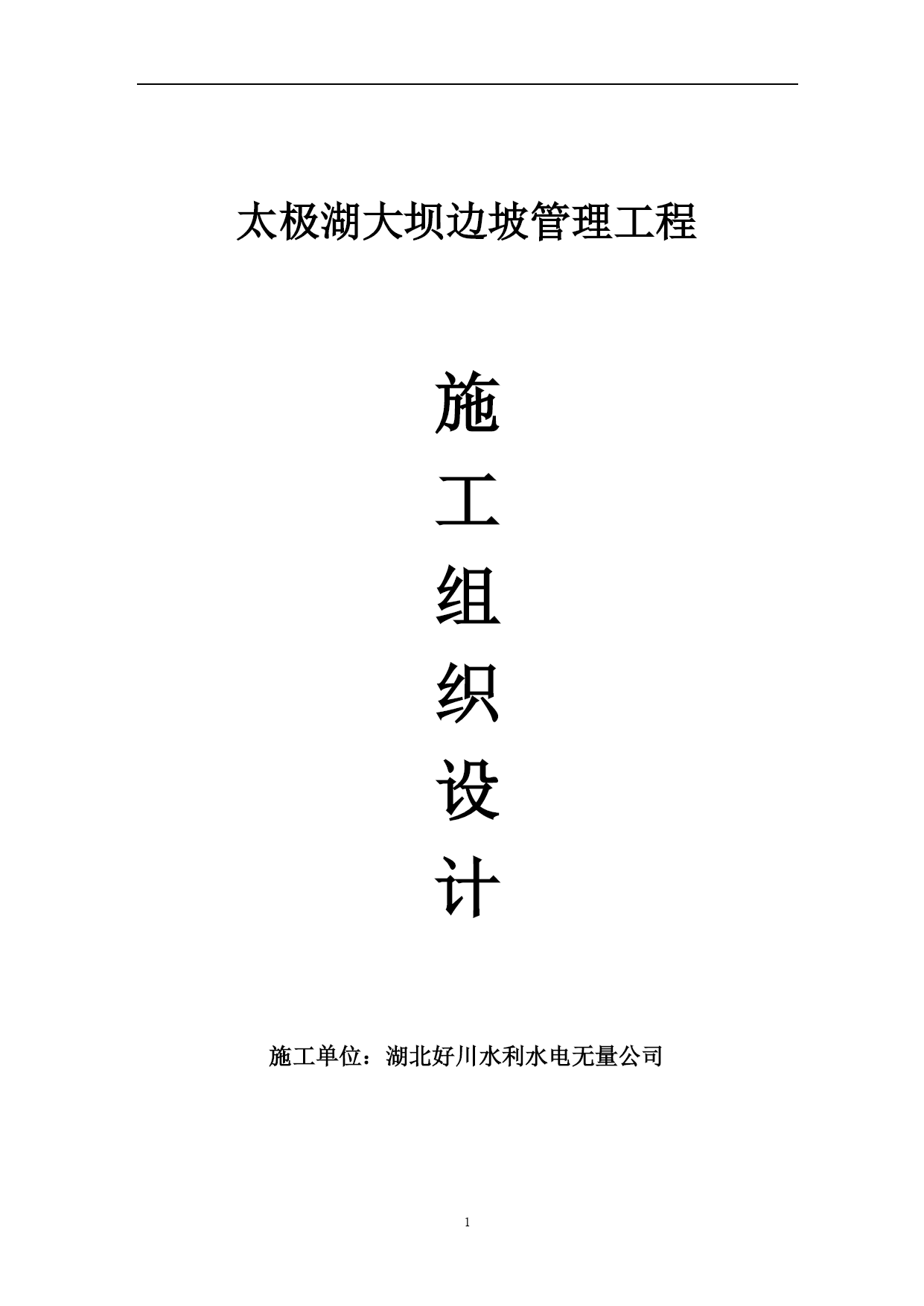

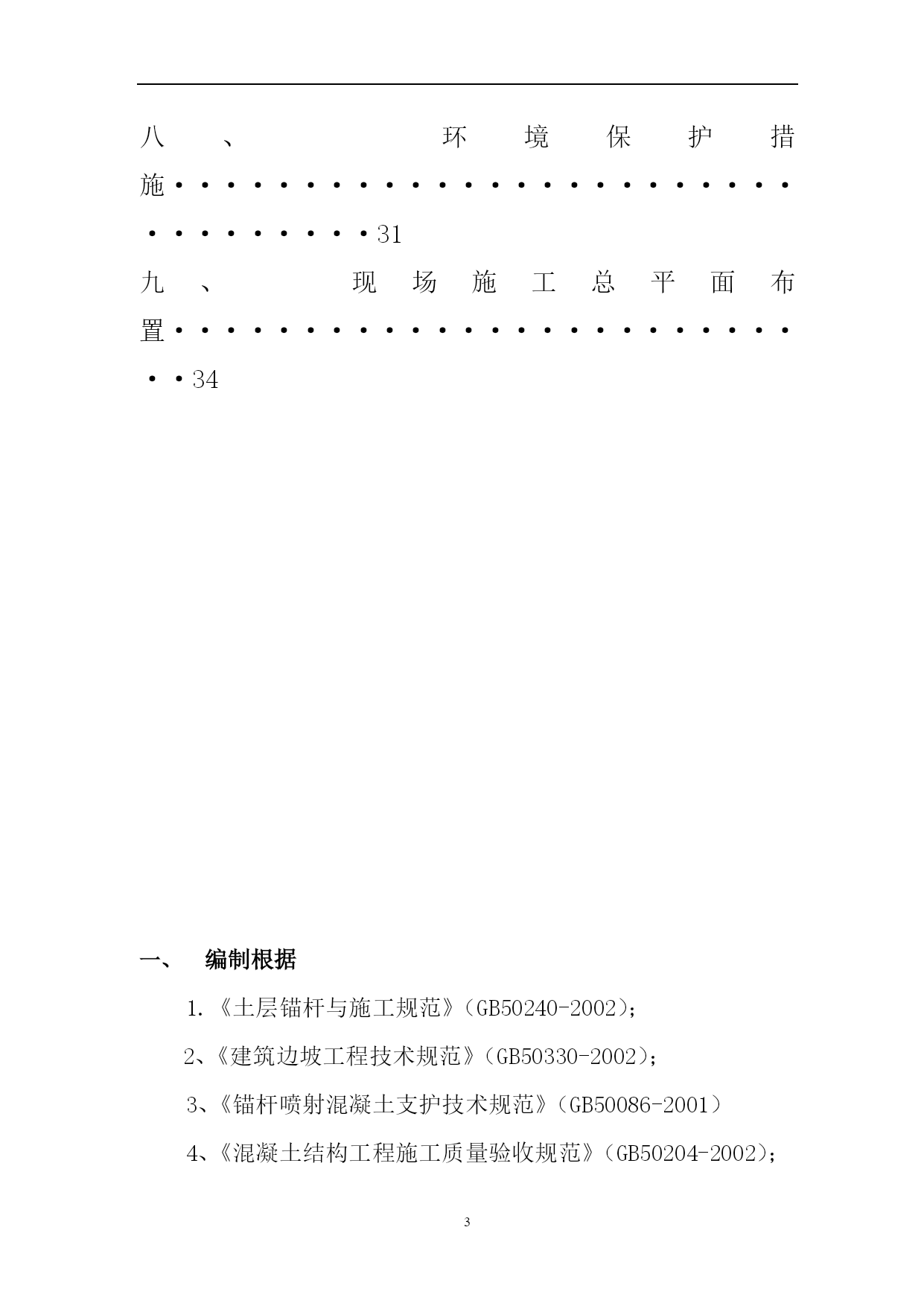

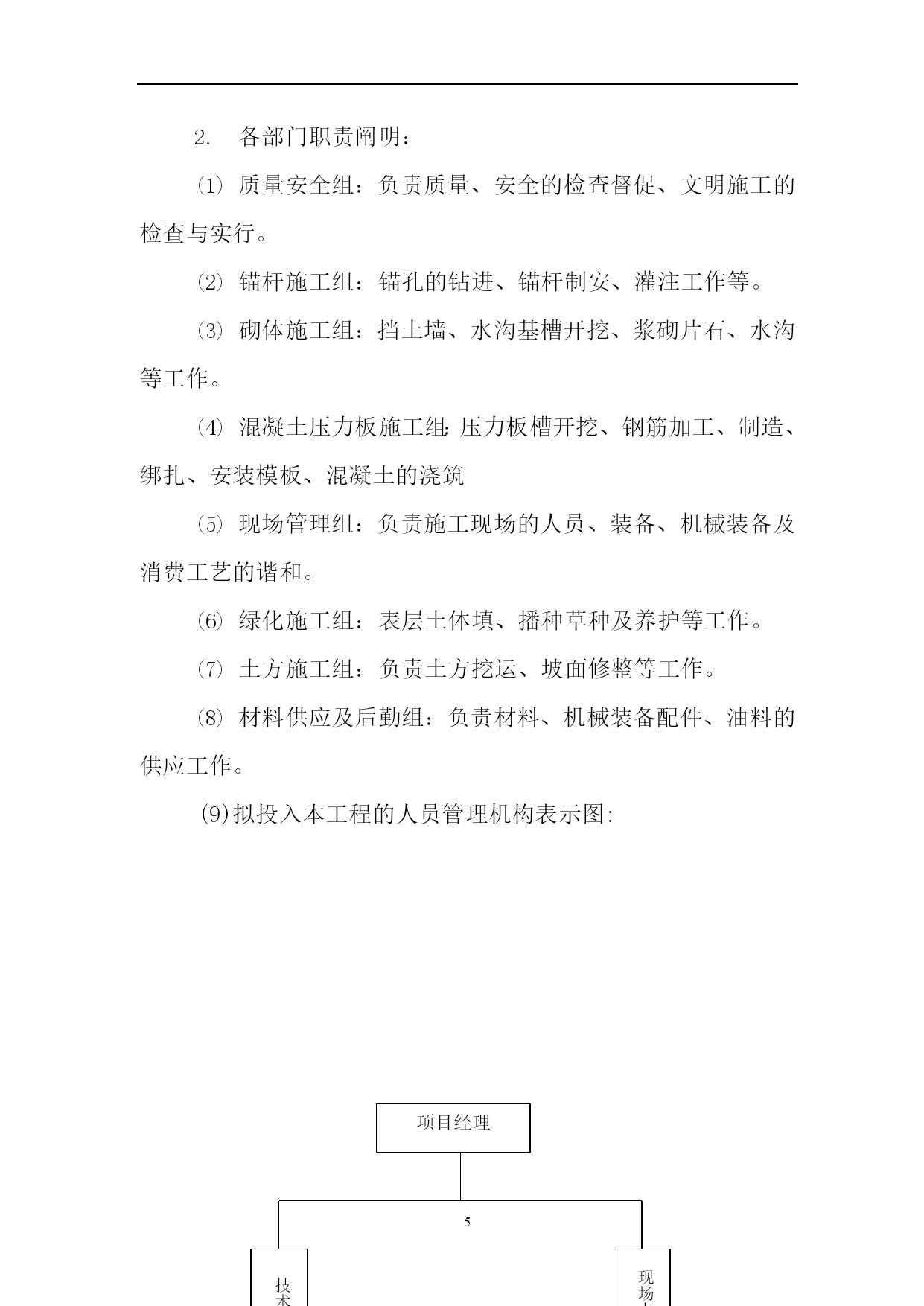

PAGEPAGE40太极湖大坝边坡管理工程施工组织设计施工单位：湖北好川水利水电无量公司施工组织设计目录一、编制根据······································3二、工程概况······································3三、施工组织·····································4四、施工工艺及施工方法····························7五、施工进度计划及工期保证措施···················20六、质量保证措施································24七、安全保证措施································27八、环境保护措施·································31九、现场施工总平面布置··························34编制根据1.《土层锚杆与施工规范》（GB50240-2002）；2、《建筑边坡工程技术规范》（GB50330-2002）；3、《锚杆喷射混凝土支护技术规范》（GB50086-2001）4、《混凝土结构工程施工质量验收规范》（GB50204-2002）；5、《混凝土结构设计规范》（GB50010-2011）.工程概况1、周围环境及地形地貌武当太极湖大坝边坡管理工程位于武当山特区境内，石家庄河七组，流向自东向西。河谷深切呈“V”形，两岸山体雄厚，地形对称，左岸地形坡度60-85°，右岸45-55°。两岸基岩大片裸露，局部构成峭壁。第四系坡积物分布于绝对平缓地带，左岸绝对较多。2、施工任务2.1排水工程暴雨及地表雨水的浸透作用是促使边坡不不变发展的次要要素，因而，为彻底根治斜坡不变性的成绩，必须在斜坡上设置完善的排水零碎，使地表水能顺利排出，减少降雨对坡面的冲刷及浸透。设计在斜坡顶设置截水沟，并尽量利用坡面上现有的冲沟布设纵向排水沟，加快地表水的排泄速度。2.2斜坡支挡工程根据设计要求，在滑坡区采用普通锚杆+混凝土压力板+植草绿化进行加固防护；交接点处，施工抗拔力92KN（双芯180KN）的Φ25mm锚杆及100×100，100㎜厚C25混凝土锚杆压力板进行支护防护。三、施工组织该工程的组织机构图（详见组织机构图）各部门职责阐明：质量安全组：负责质量、安全的检查督促、文明施工的检查与实行。锚杆施工组：锚孔的钻进、锚杆制安、灌注工作等。砌体施工组：挡土墙、水沟基槽开挖、浆砌片石、水沟等工作。混凝土压力板施工组：压力板槽开挖、钢筋加工、制造、绑扎、安装模板、混凝土的浇筑现场管理组：负责施工现场的人员、装备、机械装备及消费工艺的谐和。绿化施工组：表层土体填、播种草种及养护等工作。土方施工组：负责土方挖运、坡面修整等工作。材料供应及后勤组：负责材料、机械装备配件、油料的供应工作。(9)拟投入本工程的人员管理机构表示图:项目经理技术负责现场办公室质量安全组锚杆施工组砌体施工组格构樑施工组现场管理组绿化施工组土方施工组材料及后勤组组织机构图3、劳动力计划表武当太极湖大坝边坡管理工程单位：人工种按工程施工阶段投入劳动力情况预备工作削坡施工锚杆施工混凝土施工砌体施工绿化施工其它施工挖运工8406955运输工0302200脚手架工0050000钻工0080000钢筋工0025000泥水工0008602制模工0004000灌浆工0040000电焊工0022000电工0011100测量工0111101机修工0011100砌石工0000700植草工0000070合计310242923954、拟投入本工程的机械装备：武当太极湖大坝边坡管理工程序号机械或装备名称型号规格数量国别产地制造年份额定功率（KW）消费能力用于施工部位备注1发掘机1.0m31国产2003良好清土2运输车2t3国产2002良好运土3锚杆钻机YG50D2国产2004良好锚杆钻孔4空气紧缩机12m32美国2002良好锚杆钻孔5注浆泵BJZ-32国产2003良好锚杆注浆6灰浆搅拌机200L2国产2006良好制浆7小货车五十铃1国产2004良好购买材料8钢筋拉伸机8Kw1国产2002良好加工钢筋9电焊机18KVA2国产1998良好加工钢筋10切割机3.5Kw2国产2000良好加工钢筋11钢筋曲折机3Kw1国产2004良好加工钢筋12卷扬机2t2国产2001良好材料转运四、施工工艺及施工方法（一）、
