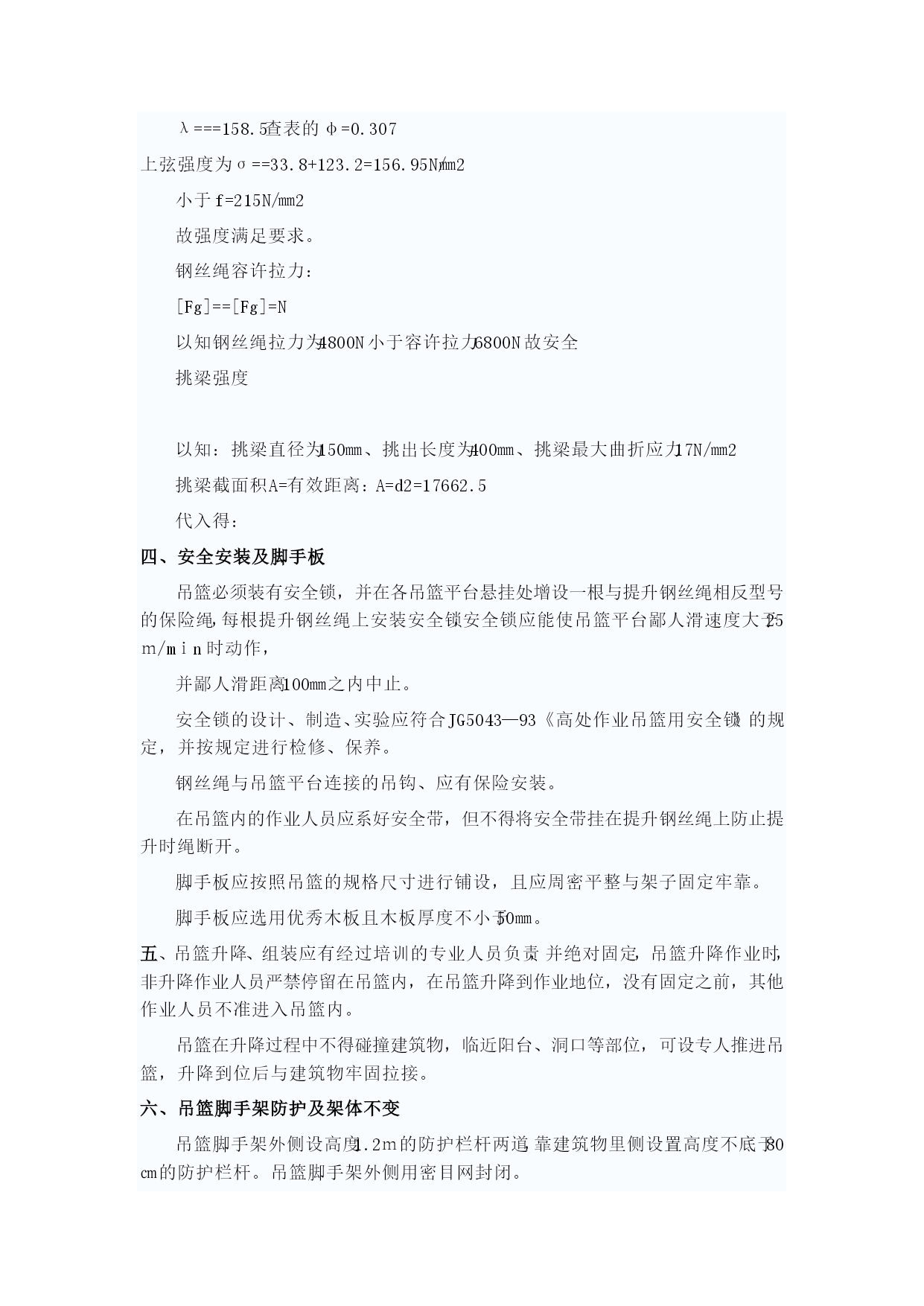

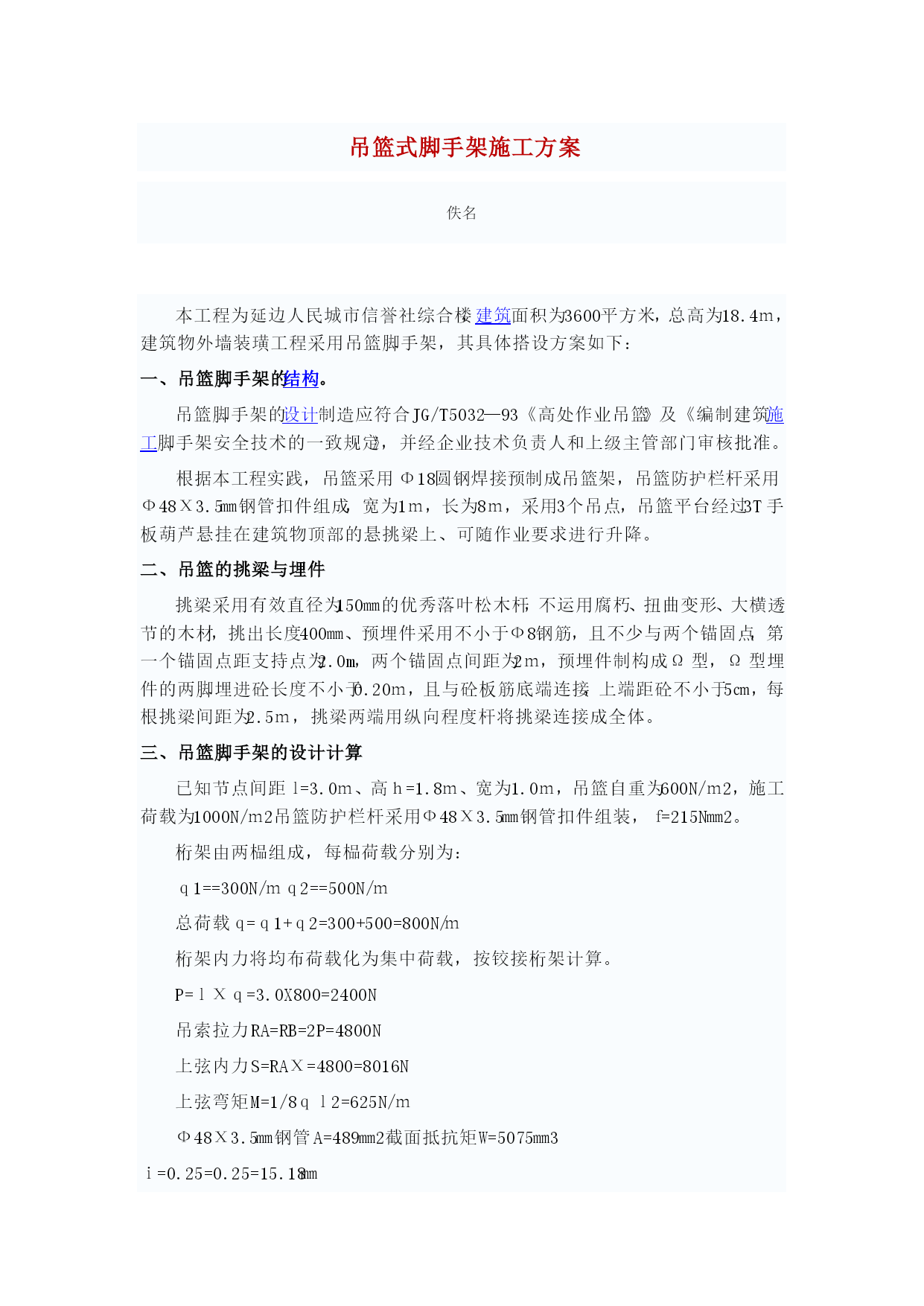

吊篮式脚手架施工方案佚名浏览：0次本工程为延边人民城市信誉社综合楼，HYPERLINK"http://g.tgnet.cn/GroupIndex.aspx?no=Effect_chart"建筑面积为3600平方米，总高为18.4ｍ，建筑物外墙装璜工程采用吊篮脚手架，其具体搭设方案如下：一、吊篮脚手架的HYPERLINK"http://g.tgnet.cn/GroupIndex.aspx?no=gaoceng"结构。吊篮脚手架的HYPERLINK"http://job.tgnet.cn/Sub06.aspx"设计制造应符合JG/T5032—93《高处作业吊篮》及《编制建筑HYPERLINK"http://g.tgnet.cn/GroupIndex.aspx?no=shigong"施工脚手架安全技术的一致规定》，并经企业技术负责人和上级主管部门审核批准。根据本工程实践，吊篮采用Φ18圆钢焊接预制成吊篮架，吊篮防护栏杆采用Ф48Χ3.5㎜钢管扣件组成，宽为1ｍ，长为8ｍ，采用3个吊点，吊篮平台经过3T手板葫芦悬挂在建筑物顶部的悬挑梁上、可随作业要求进行升降。二、吊篮的挑梁与埋件挑梁采用有效直径为150㎜的优秀落叶松木杆，不运用腐朽、扭曲变形、大横透节的木材，挑出长度400㎜、预埋件采用不小于Ф8钢筋，且不少与两个锚固点，第一个锚固点距支持点为2.0m，两个锚固点间距为2ｍ，预埋件制构成Ω型，Ω型埋件的两脚埋进砼长度不小于0.20ｍ，且与砼板筋底端连接，上端距砼不小于5㎝，每根挑梁间距为2.5ｍ，挑梁两端用纵向程度杆将挑梁连接成全体。三、吊篮脚手架的设计计算已知节点间距ｌ=3.0ｍ、高ｈ=1.8ｍ、宽为1.0ｍ，吊篮自重为600N/ｍ2，施工荷载为1000N/ｍ2吊篮防护栏杆采用Ф48Χ3.5㎜钢管扣件组装，ｆ=215N㎜2。桁架由两榀组成，每榀荷载分别为：ｑ1==300N/ｍｑ2==500N/ｍ总荷载ｑ=ｑ1+ｑ2=300+500=800N/ｍ桁架内力将均布荷载化为集中荷载，按铰接桁架计算。P=ｌΧｑ=3.0X800=2400N吊索拉力RA=RB=2P=4800N上弦内力S=RAΧ=4800=8016N上弦弯矩M=1/8ｑｌ2=625N/ｍФ48Χ3.5㎜钢管A=489㎜2截面抵抗矩W=5075㎜3ｉ=0.25=0.25=15.18㎜λ===158.5查表的φ=0.307上弦强度为σ==33.8+123.2=156.95N/㎜2小于f=215N/㎜2故强度满足要求。钢丝绳容许拉力：[Fg]==[Fg]=N以知钢丝绳拉力为4800N小于容许拉力6800N故安全挑梁强度以知：挑梁直径为150㎜、挑出长度为400㎜、挑梁最大曲折应力17N/㎜2挑梁截面积A=有效距离：A=d2=17662.5代入得：四、安全安装及脚手板吊篮必须装有安全锁，并在各吊篮平台悬挂处增设一根与提升钢丝绳相反型号的保险绳，每根提升钢丝绳上安装安全锁，安全锁应能使吊篮平台鄙人滑速度大于25ｍ/mｉn时动作，并鄙人滑距离100㎜之内中止。安全锁的设计、制造、实验应符合JG5043—93《高处作业吊篮用安全锁》的规定，并按规定进行检修、保养。钢丝绳与吊篮平台连接的吊钩、应有保险安装。在吊篮内的作业人员应系好安全带，但不得将安全带挂在提升钢丝绳上防止提升时绳断开。脚手板应按照吊篮的规格尺寸进行铺设，且应周密平整与架子固定牢靠。脚手板应选用优秀木板且木板厚度不小于50㎜。五、吊篮升降、组装应有经过培训的专业人员负责，并绝对固定，吊篮升降作业时，非升降作业人员严禁停留在吊篮内，在吊篮升降到作业地位，没有固定之前，其他作业人员不准进入吊篮内。吊篮在升降过程中不得碰撞建筑物，临近阳台、洞口等部位，可设专人推进吊篮，升降到位后与建筑物牢固拉接。六、吊篮脚手架防护及架体不变吊篮脚手架外侧设高度1.2ｍ的防护栏杆两道，靠建筑物里侧设置高度不底于80㎝的防护栏杆。吊篮脚手架外侧用密目网封闭。吊篮与HYPERLINK"http://g.tgnet.cn/GroupIndex.aspx?no=Effect_chart"建筑物程度距离不大于20㎝、两吊篮间距不应大于30㎝，当吊篮晃动时，应及时采取固定措施，人员不得在晃动中工作。吊篮不管在升降过程中还是在固定形状下，提升钢丝绳必须与地面保持垂直，不准斜拉，吊篮脚手架的HYPERLINK"http://g.tgnet.cn/GroupIndex.aspx?no=shigong"施工荷载为1KN/㎡，吊篮内堆料及施工人员不应超过规定，材料及施工人员不得过于集中，防止超载。七、吊篮脚手架安全措施1、吊篮脚手架运用前，必须经现
