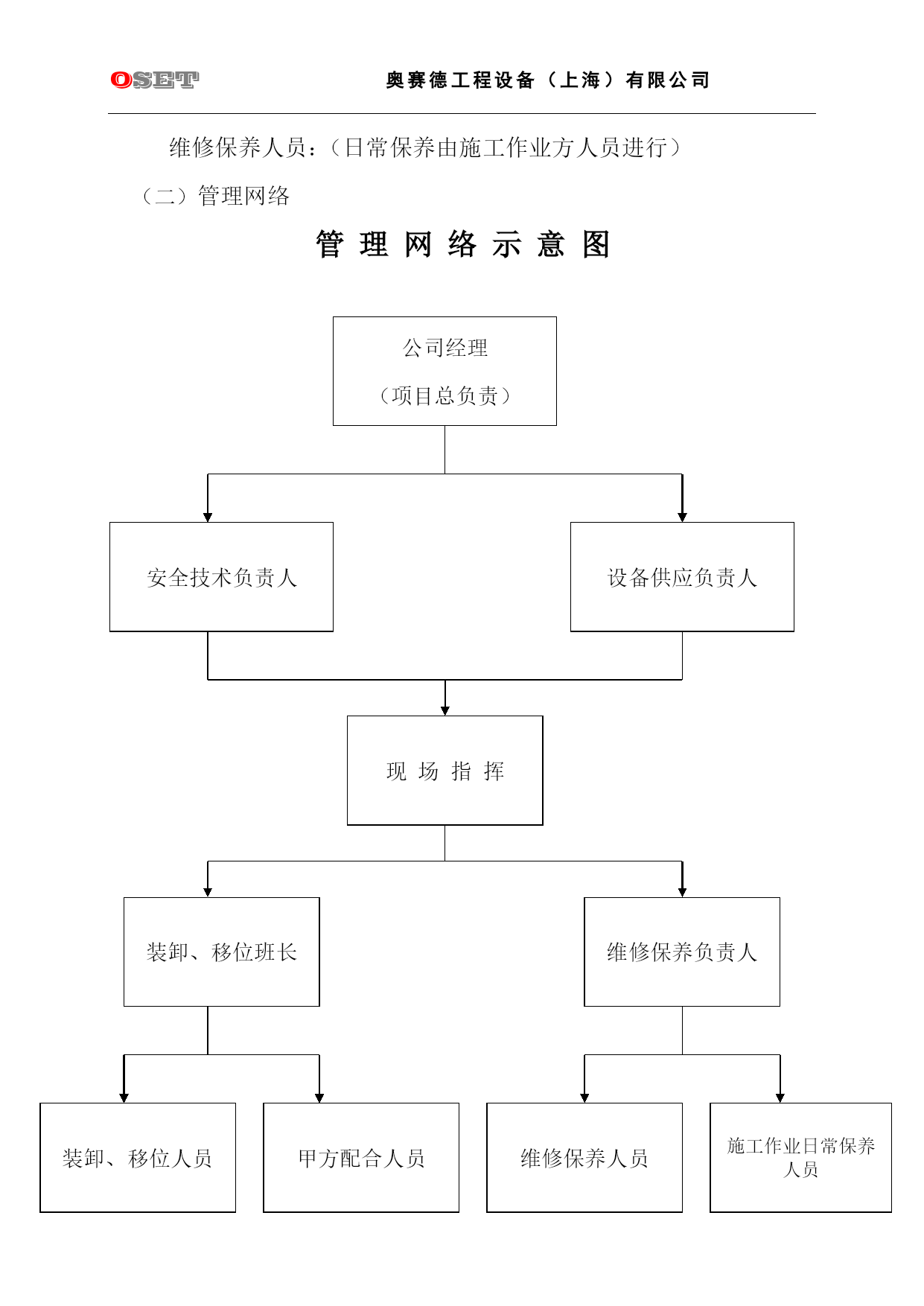

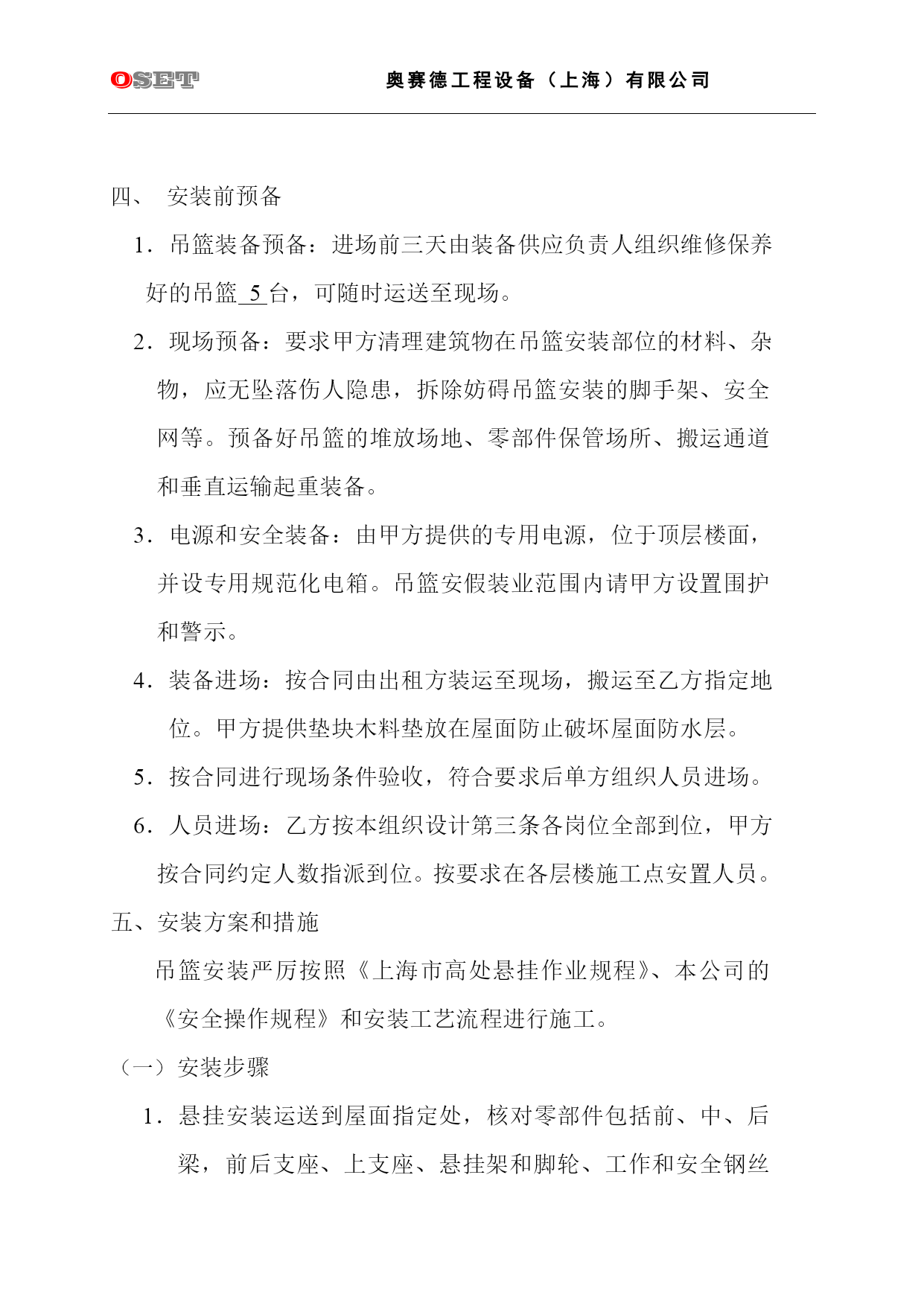

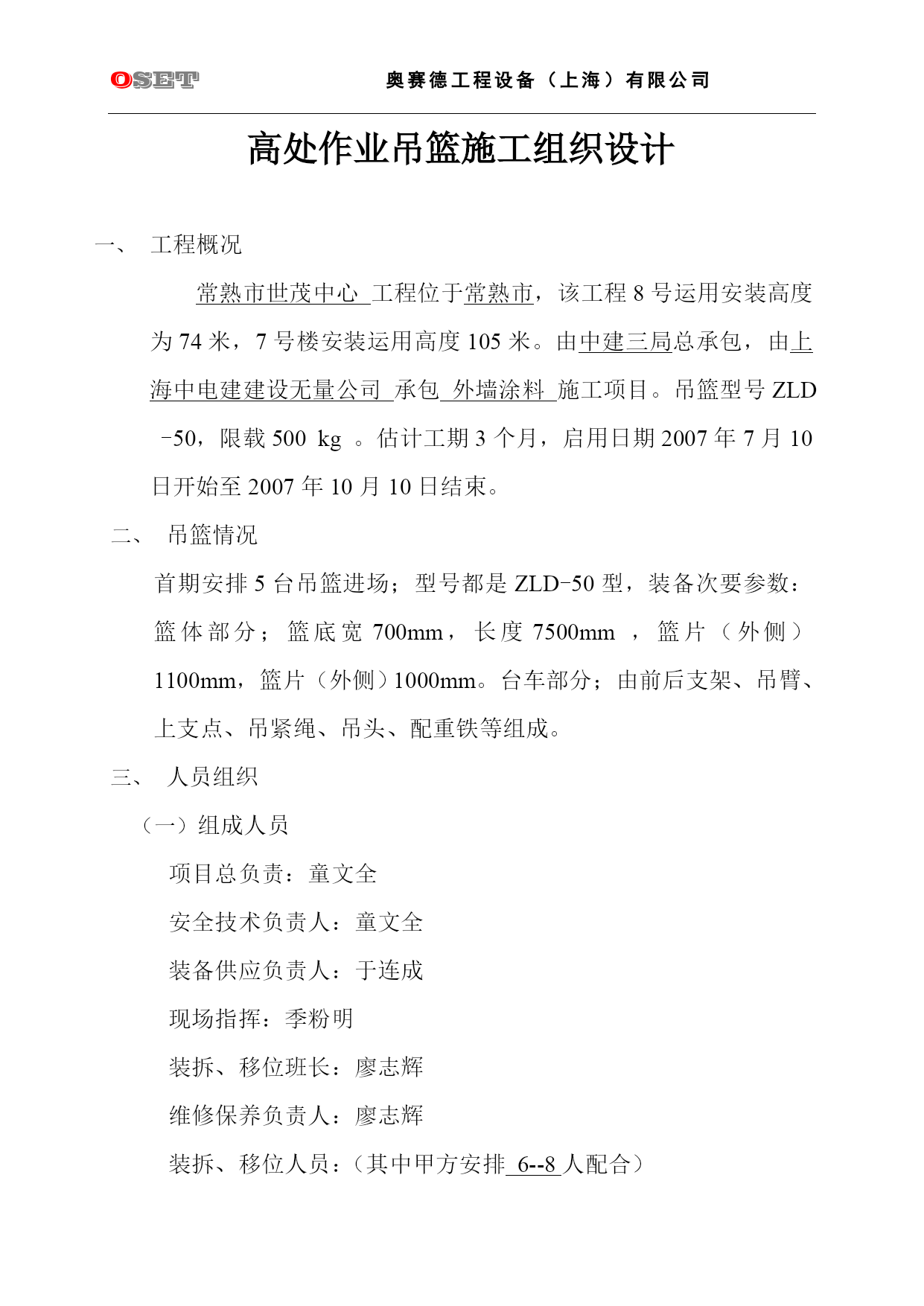

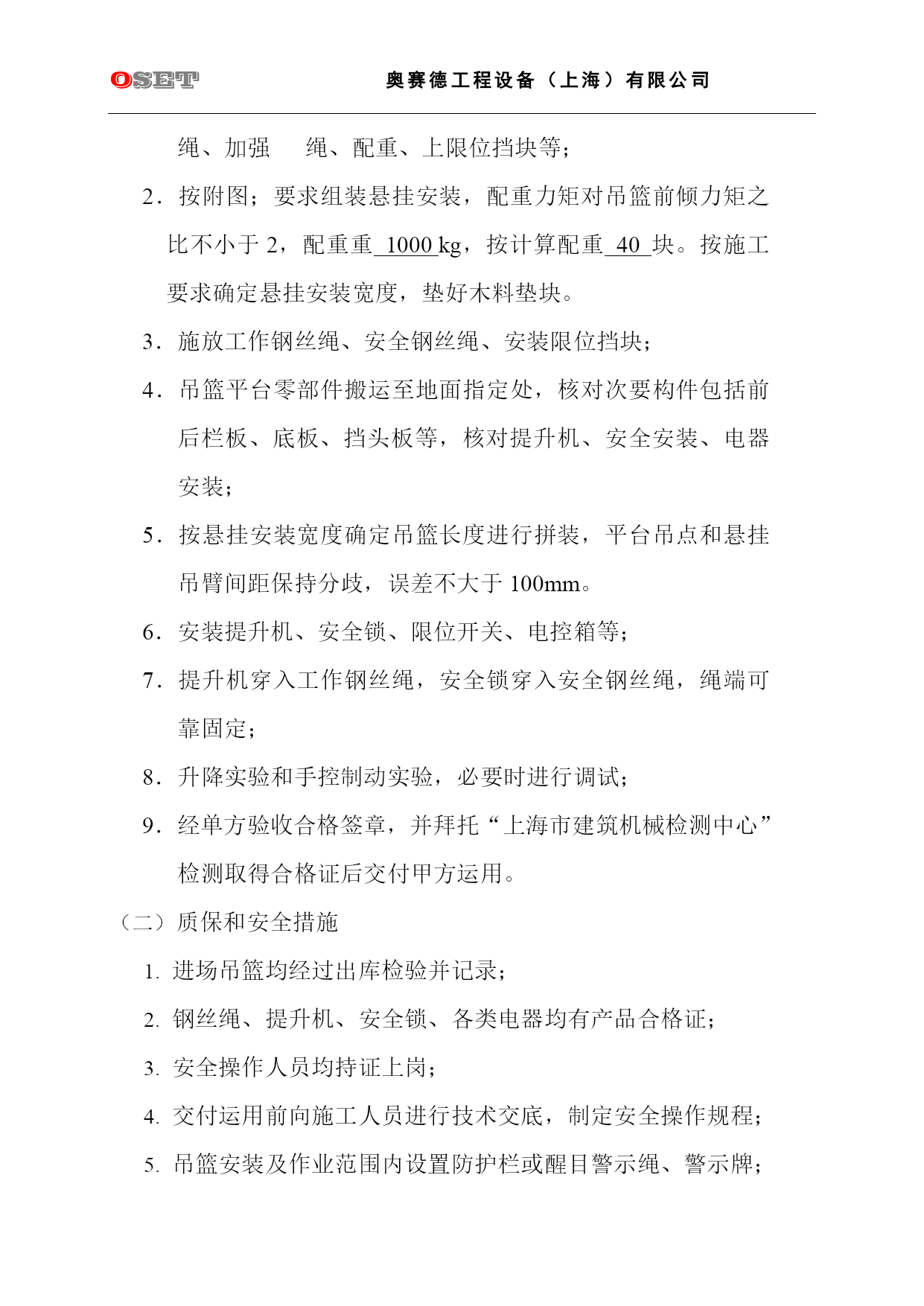

OSET奥赛德工程设备（上海）有限公司高处作业吊篮施工组织设计工程概况常熟市世茂中心工程位于常熟市，该工程8号运用安装高度为74米，7号楼安装运用高度105米。由中建三局总承包，由上海中电建建设无量公司承包外墙涂料施工项目。吊篮型号ZLD-50，限载500kg。估计工期3个月，启用日期2007年7月10日开始至2007年10月10日结束。吊篮情况首期安排5台吊篮进场；型号都是ZLD-50型，装备次要参数：篮体部分；篮底宽700mm，长度7500mm，篮片（外侧）1100mm，篮片（外侧）1000mm。台车部分；由前后支架、吊臂、上支点、吊紧绳、吊头、配重铁等组成。人员组织组成人员项目总负责：童文全安全技术负责人：童文全装备供应负责人：于连成现场指挥：季粉明装拆、移位班长：廖志辉维修保养负责人：廖志辉装拆、移位人员：（其中甲方安排6--8人配合）维修保养人员：（日常保养由施工作业方人员进行）管理网络管理网络示意图公司经理（项目总负责）现场指挥设备供应负责人安全技术负责人安全技术负责人设备供应负责人安全技术负责人安全技术负责人维修保养负责人装卸、移位班长装卸、移位班长施工作业日常保养人员维修保养人员甲方配合人员装卸、移位人员安装前预备1．吊篮装备预备：进场前三天由装备供应负责人组织维修保养好的吊篮5台，可随时运送至现场。2．现场预备：要求甲方清理建筑物在吊篮安装部位的材料、杂物，应无坠落伤人隐患，拆除妨碍吊篮安装的脚手架、安全网等。预备好吊篮的堆放场地、零部件保管场所、搬运通道和垂直运输起重装备。3．电源和安全装备：由甲方提供的专用电源，位于顶层楼面，并设专用规范化电箱。吊篮安假装业范围内请甲方设置围护和警示。4．装备进场：按合同由出租方装运至现场，搬运至乙方指定地位。甲方提供垫块木料垫放在屋面防止破坏屋面防水层。5．按合同进行现场条件验收，符合要求后单方组织人员进场。6．人员进场：乙方按本组织设计第三条各岗位全部到位，甲方按合同约定人数指派到位。按要求在各层楼施工点安置人员。五、安装方案和措施吊篮安装严厉按照《上海市高处悬挂作业规程》、本公司的《安全操作规程》和安装工艺流程进行施工。安装步骤1．悬挂安装运送到屋面指定处，核对零部件包括前、中、后梁，前后支座、上支座、悬挂架和脚轮、工作和安全钢丝绳、加强绳、配重、上限位挡块等；2．按附图；要求组装悬挂安装，配重力矩对吊篮前倾力矩之比不小于2，配重重1000kg，按计算配重40块。按施工要求确定悬挂安装宽度，垫好木料垫块。3．施放工作钢丝绳、安全钢丝绳、安装限位挡块；4．吊篮平台零部件搬运至地面指定处，核对次要构件包括前后栏板、底板、挡头板等，核对提升机、安全安装、电器安装；5．按悬挂安装宽度确定吊篮长度进行拼装，平台吊点和悬挂吊臂间距保持分歧，误差不大于100mm。6．安装提升机、安全锁、限位开关、电控箱等；7．提升机穿入工作钢丝绳，安全锁穿入安全钢丝绳，绳端可靠固定；8．升降实验和手控制动实验，必要时进行调试；9．经单方验收合格签章，并拜托“上海市建筑机械检测中心”检测取得合格证后交付甲方运用。质保和安全措施进场吊篮均经过出库检验并记录；钢丝绳、提升机、安全锁、各类电器均有产品合格证；安全操作人员均持证上岗；交付运用前向施工人员进行技术交底，制定安全操作规程；吊篮安装及作业范围内设置防护栏或醒目警示绳、警示牌；做好租赁施工期的善后服务、维修保养工作。安全锁确保在有效标定期内运用，施工期内超期及时送检。移位和拆卸移位前必须将吊篮平台降至地面，加入工作和安全钢丝绳，切断电源。移位悬挂安装前先卸配重。如同一个屋面平移，可全体搬移；如不同高度的上下移位，必须拆卸悬挂安装，按步骤重新拼装。移位后有“移位安装记录”，经单方核验后签字认可方可投入运用。吊篮的拆卸按安装过程的相反步骤进行。出场前进行零部件核验，并签字认可。附图编制负责人：审核：编制参加人员：年月日常熟市世茂中心吊篮架设方案(上海中电建)奥赛德工程装备(上海)无量公司二OO七年六月十八日目录方案审批表公司介绍高处作业吊篮施工组织设计吊篮架设表示图高处作业吊篮操作规程安全措施吊篮架设作业流程吊篮拆卸作业流程吊篮交付前检查记录表营业执照副本安装资质证书安全协会会员证书质量管理体系认证证书技术人员操作证复印件
