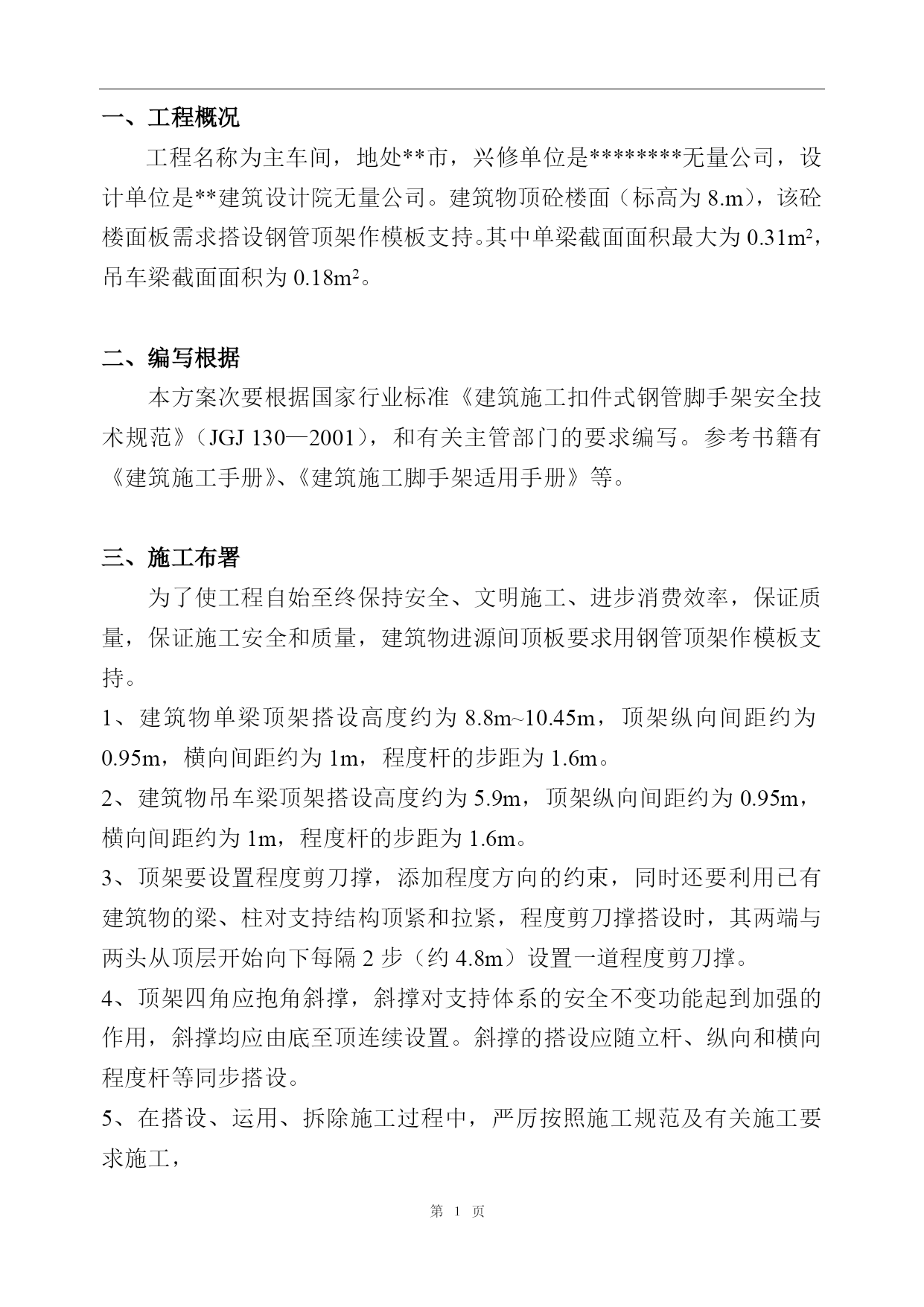

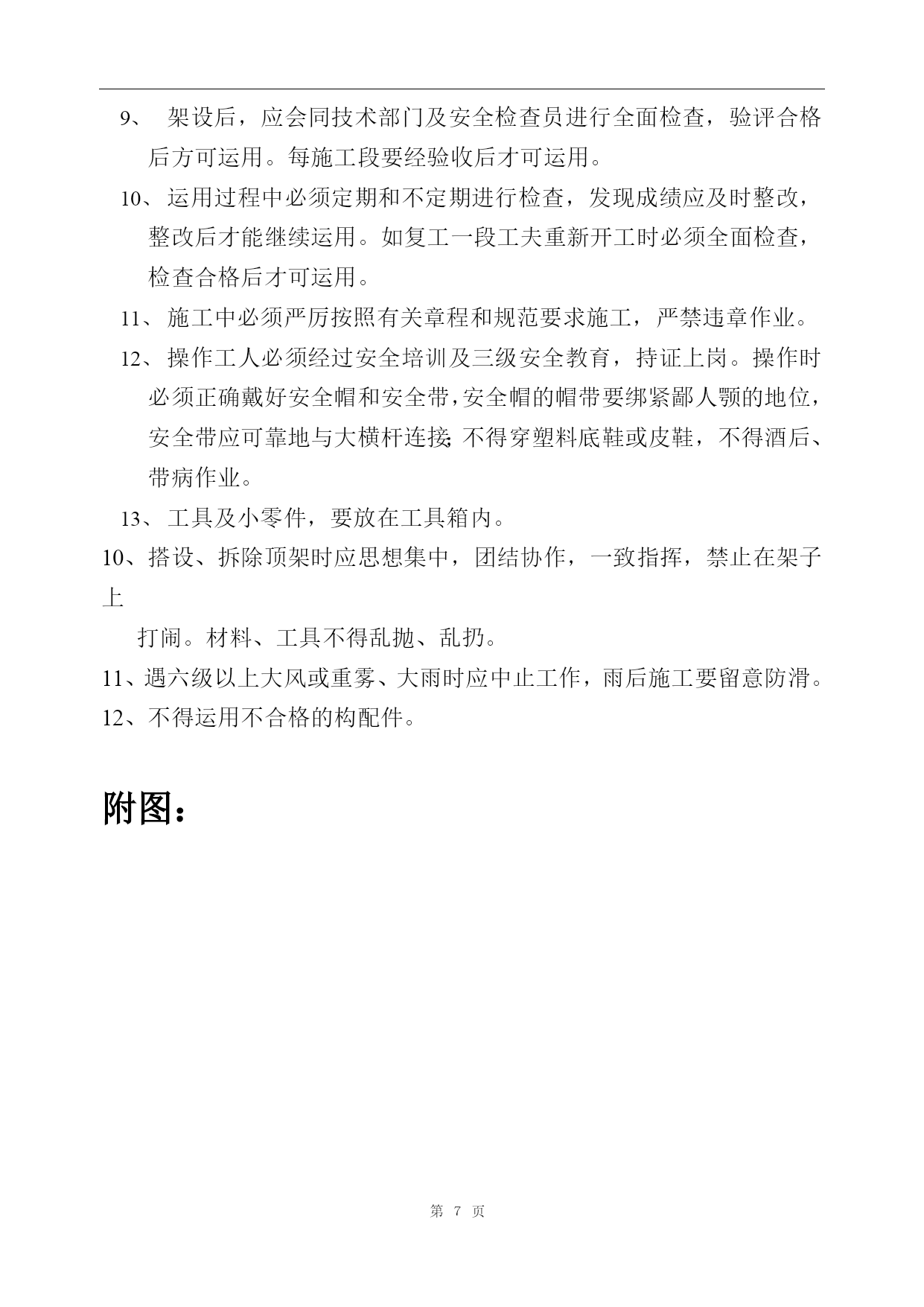

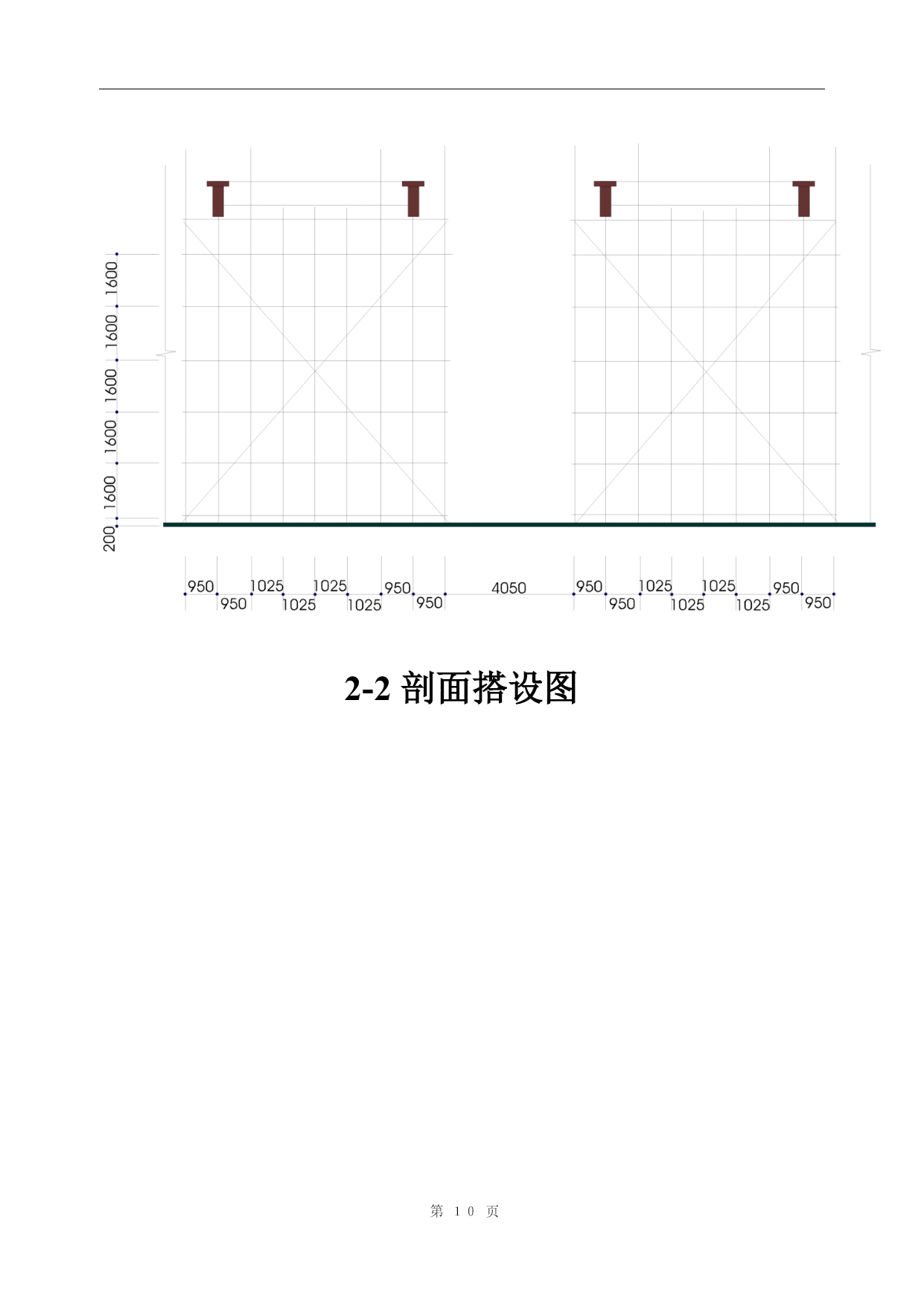

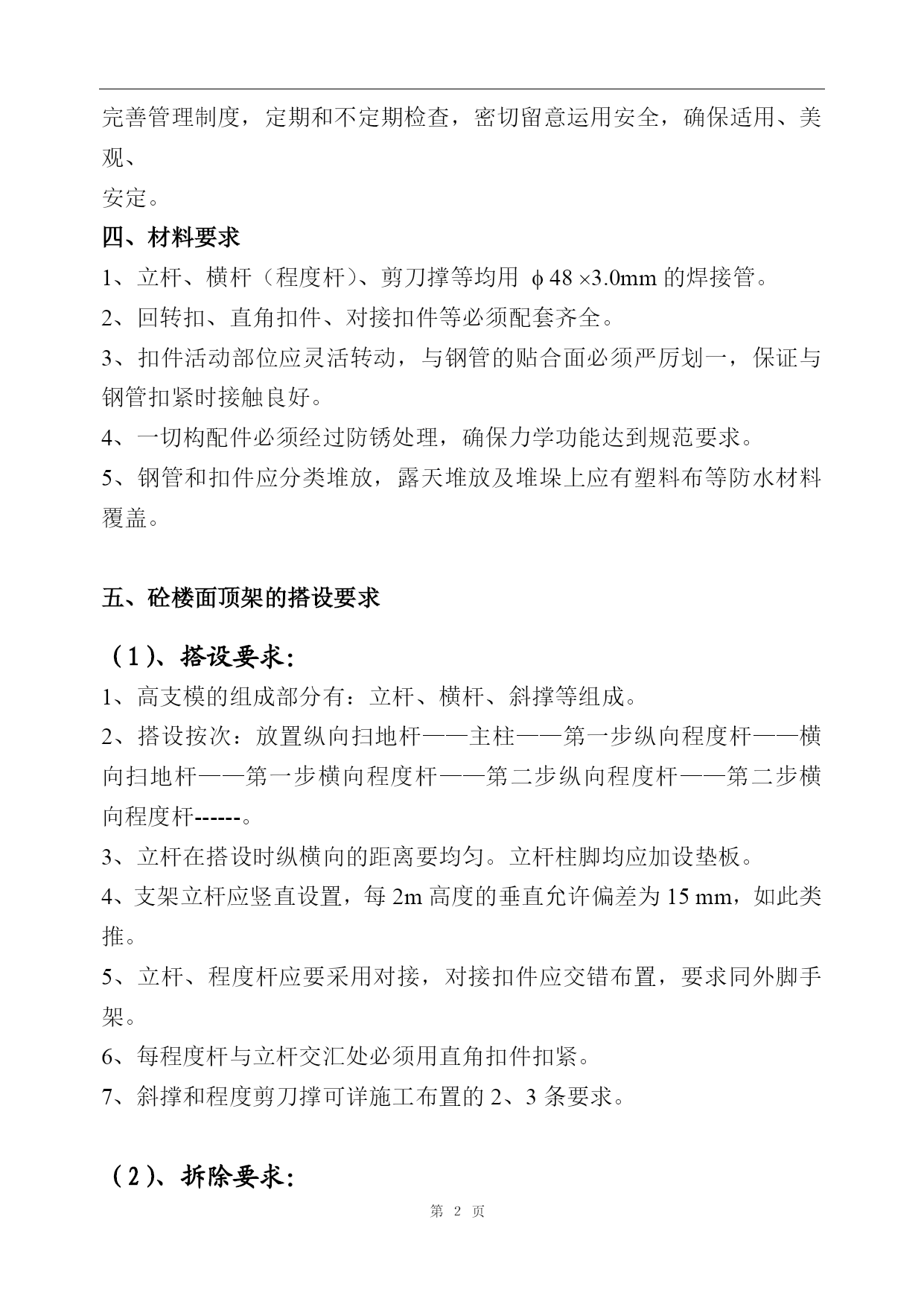

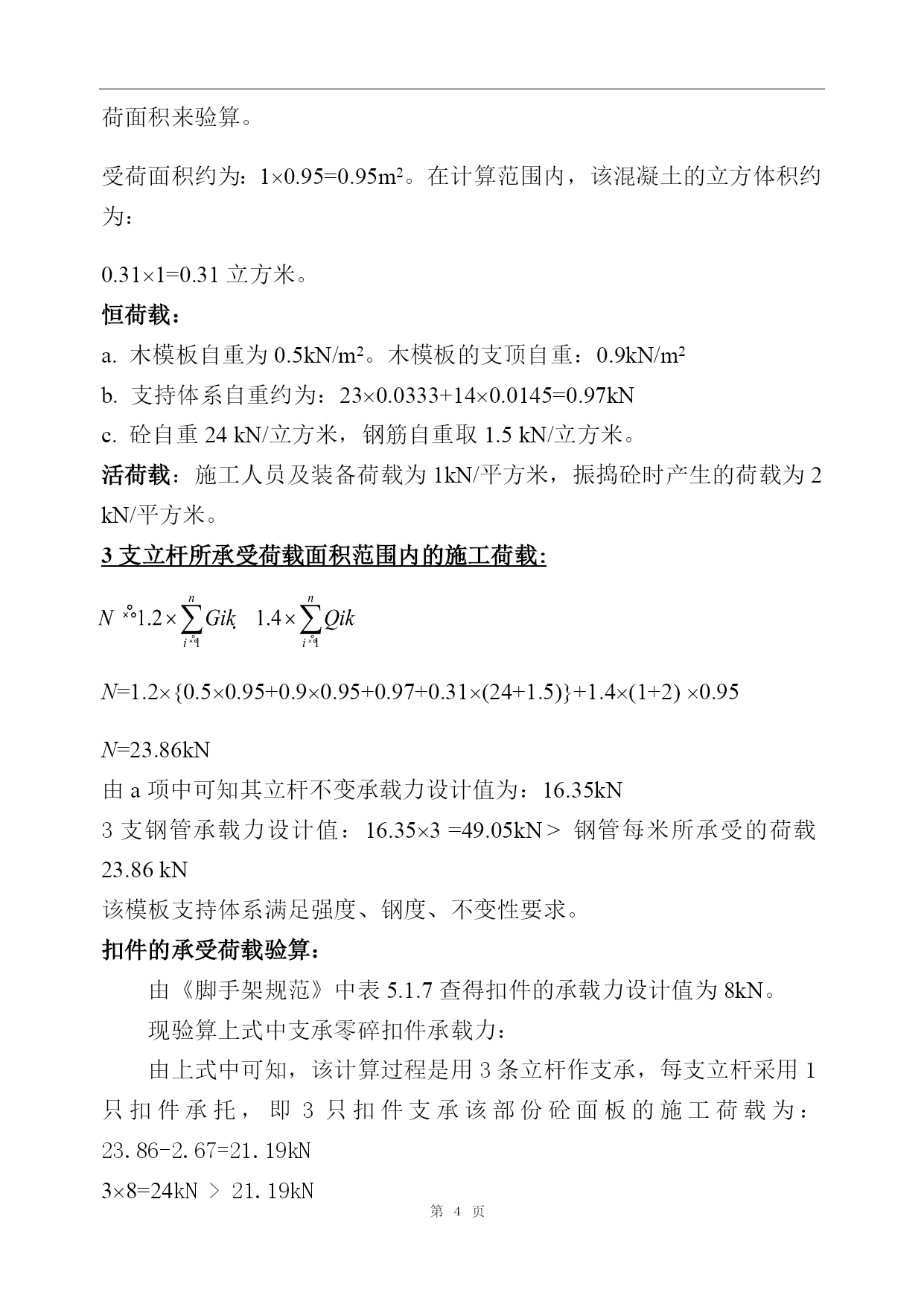

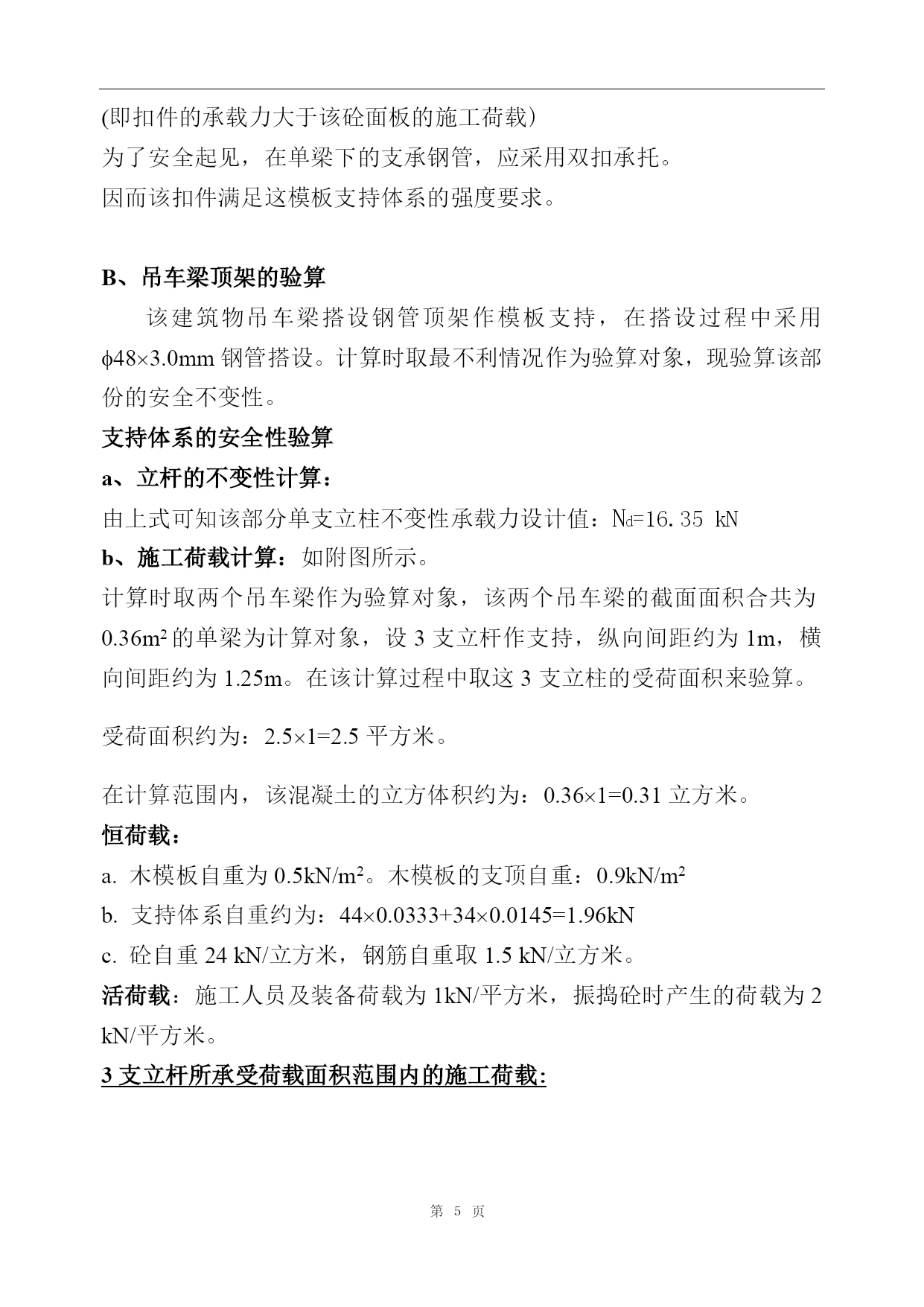

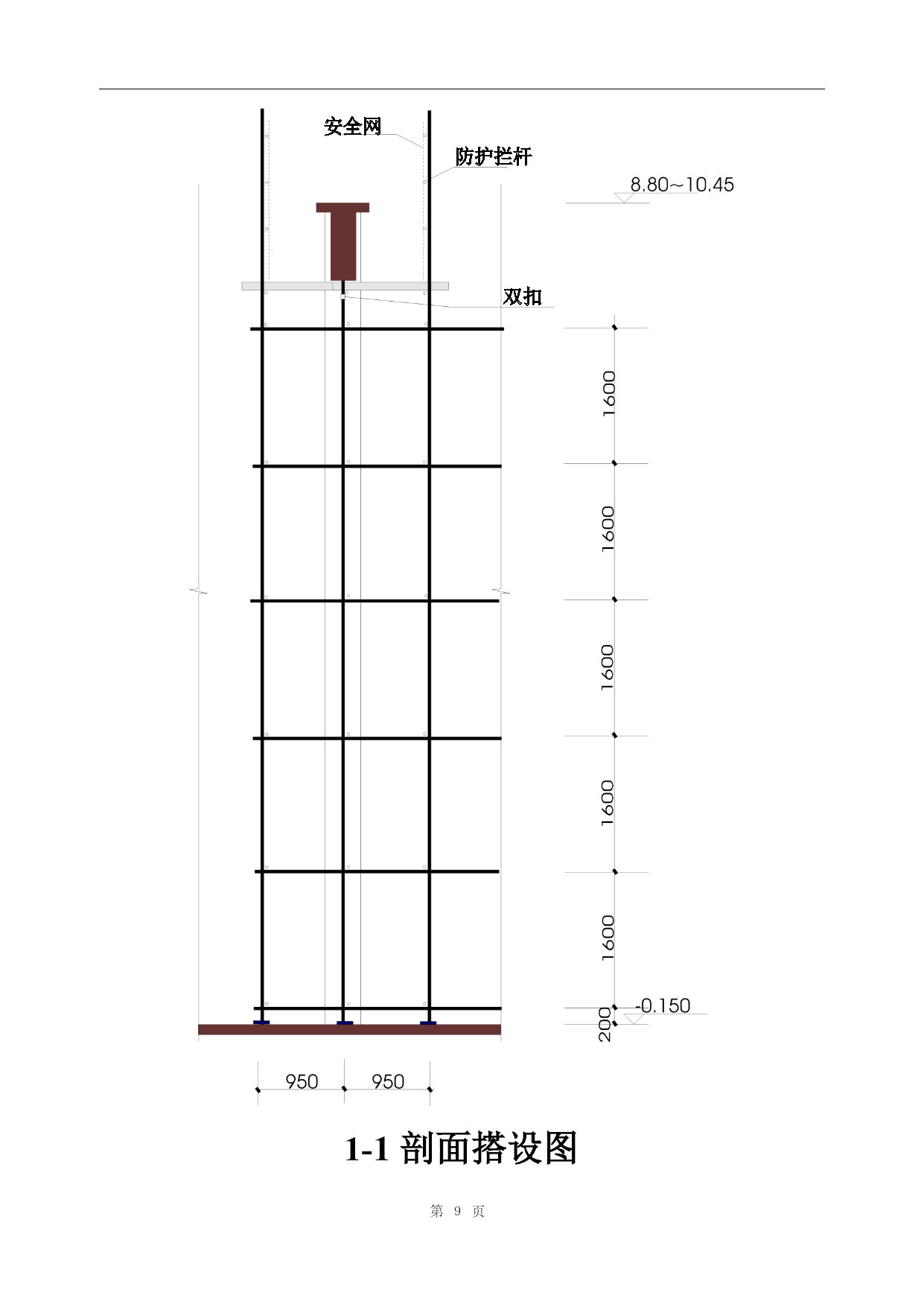

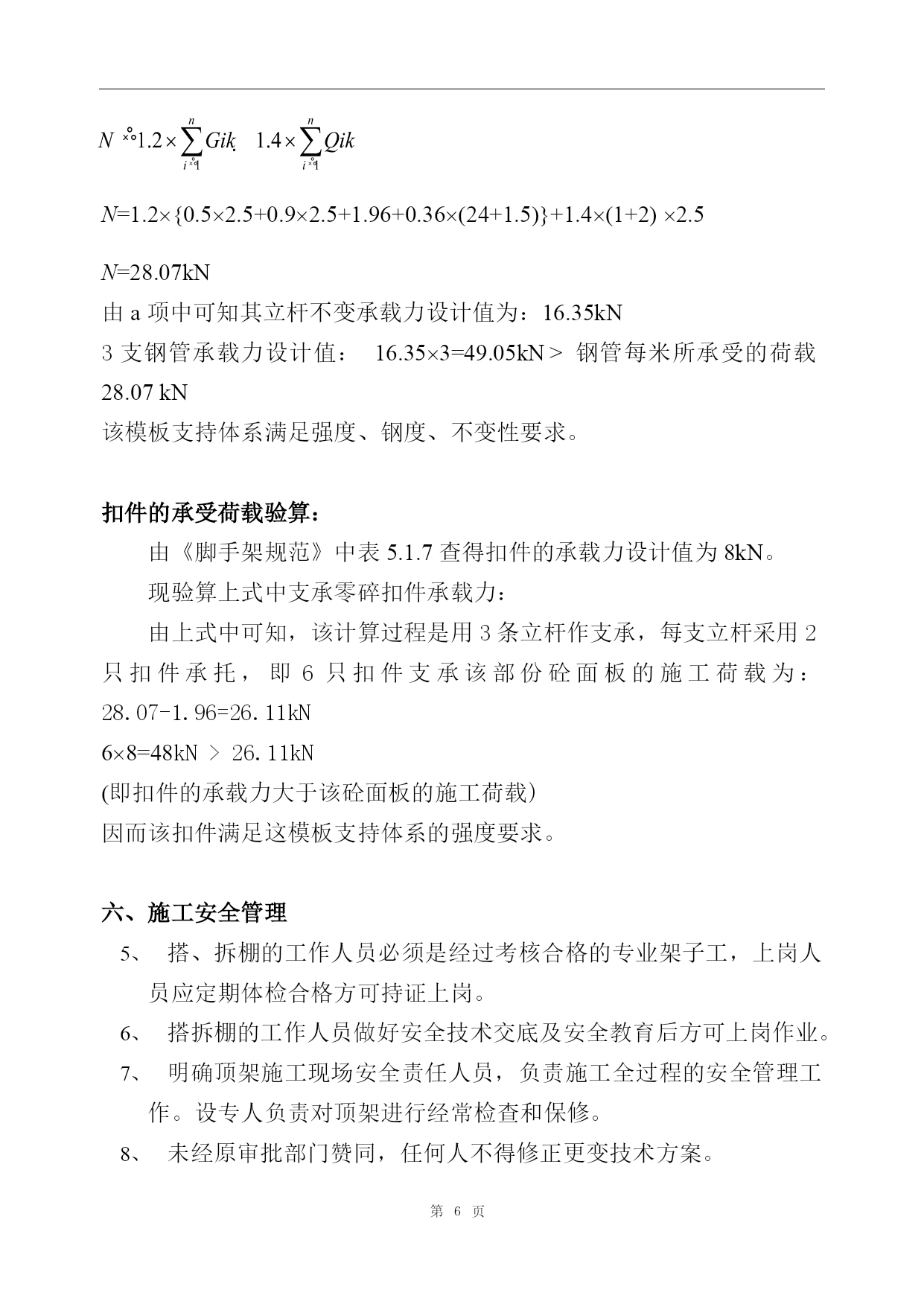

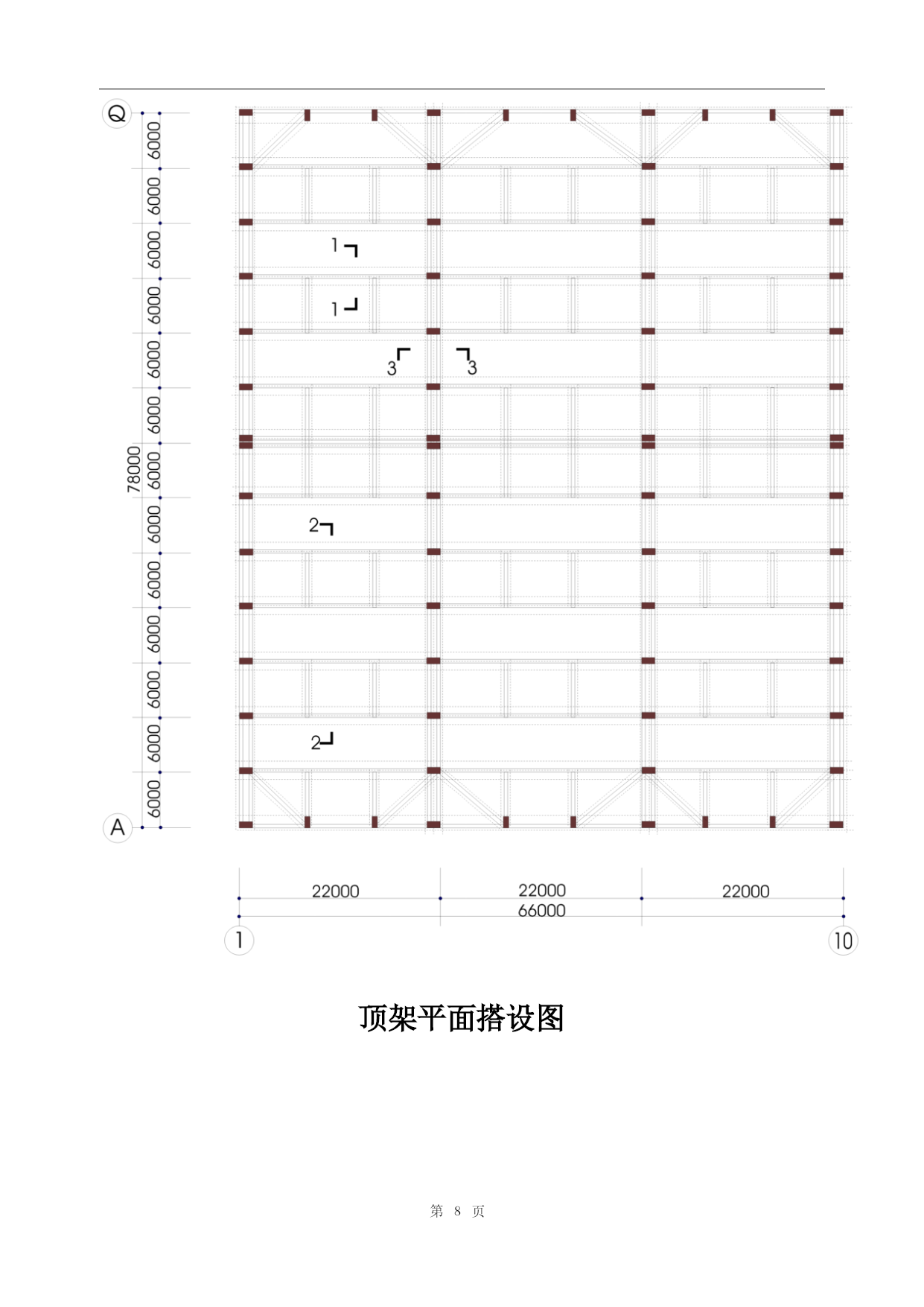

PAGE１２第PAGE１２页一、工程概况工程名称为主车间，地处**市，兴修单位是********无量公司，设计单位是**建筑设计院无量公司。建筑物顶砼楼面（标高为8.m），该砼楼面板需求搭设钢管顶架作模板支持。其中单梁截面面积最大为0.31m2，吊车梁截面面积为0.18m2。二、编写根据本方案次要根据国家行业标准《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2001），和有关主管部门的要求编写。参考书籍有《建筑施工手册》、《建筑施工脚手架适用手册》等。三、施工布署为了使工程自始至终保持安全、文明施工、进步消费效率，保证质量，保证施工安全和质量，建筑物进源间顶板要求用钢管顶架作模板支持。1、建筑物单梁顶架搭设高度约为8.8m~10.45m，顶架纵向间距约为0.95m，横向间距约为1m，程度杆的步距为1.6m。2、建筑物吊车梁顶架搭设高度约为5.9m，顶架纵向间距约为0.95m，横向间距约为1m，程度杆的步距为1.6m。3、顶架要设置程度剪刀撑，添加程度方向的约束，同时还要利用已有建筑物的梁、柱对支持结构顶紧和拉紧，程度剪刀撑搭设时，其两端与两头从顶层开始向下每隔2步（约4.8m）设置一道程度剪刀撑。4、顶架四角应抱角斜撑，斜撑对支持体系的安全不变功能起到加强的作用，斜撑均应由底至顶连续设置。斜撑的搭设应随立杆、纵向和横向程度杆等同步搭设。5、在搭设、运用、拆除施工过程中，严厉按照施工规范及有关施工要求施工，完善管理制度，定期和不定期检查，密切留意运用安全，确保适用、美观、安定。四、材料要求1、立杆、横杆（程度杆）、剪刀撑等均用483.0mm的焊接管。2、回转扣、直角扣件、对接扣件等必须配套齐全。3、扣件活动部位应灵活转动，与钢管的贴合面必须严厉划一，保证与钢管扣紧时接触良好。4、一切构配件必须经过防锈处理，确保力学功能达到规范要求。5、钢管和扣件应分类堆放，露天堆放及堆垛上应有塑料布等防水材料覆盖。五、砼楼面顶架的搭设要求（1）、搭设要求：1、高支模的组成部分有：立杆、横杆、斜撑等组成。2、搭设按次：放置纵向扫地杆——主柱——第一步纵向程度杆——横向扫地杆——第一步横向程度杆——第二步纵向程度杆——第二步横向程度杆------。3、立杆在搭设时纵横向的距离要均匀。立杆柱脚均应加设垫板。4、支架立杆应竖直设置，每2m高度的垂直允许偏差为15mm，如此类推。5、立杆、程度杆应要采用对接，对接扣件应交错布置，要求同外脚手架。6、每程度杆与立杆交汇处必须用直角扣件扣紧。7、斜撑和程度剪刀撑可详施工布置的2、3条要求。（2）、拆除要求：拆除前应做好安全技术措施，逐级进行技术交底，全面检查脚手架的安全功能，消弭脚手架上杂物及地面上的妨碍物。划出拆除区域，做好宣扬工作，专人看守场地。拆下去的钢管不得从高处掷下，以防钢管破坏或发生砸伤变乱。拆下去的扣件要集中放在工具箱内，不得从上面抛掷下去。（3）、验算顶架的不变性：A、单梁顶架的验算该建筑物单梁搭设钢管顶架作模板支持，在搭设过程中采用483.0mm钢管搭设。计算时取最不利情况作为验算对象，现验算该部份的安全不变性。支持体系的安全性验算a、立杆的不变性计算：（a）计算时对模板支持体系的全体不变性验算简化为脚手架局部不变性验算。（b）忽略立柱竖向荷载偏心影响，忽略风荷载。（c）钢管采用A3号钢，抗压强度fc=0.205kN/mm2,A=424.11mm2,回转半径i=15.95mm。计算值，=kL/i,L=h+2a,(k为计算长度附加系数k=1.155)，其中步距h计算时取值为1600mm，L=1600+800=2400mm=1.1552400/15.95=174,查表得=0.235单支立柱不变性承载力设计值：Nd=kfcA=0.80.2350.205424.11=16.35kN由上式可知该部分单支立柱不变性承载力设计值：Nd=16.35kNb、施工荷载计算：如附图所示。计算时取截面面积0.31m2的单梁为计算对象，设1支立杆作支持，纵向间距约为0.95m，横向间距约为1m。在该计算过程中取这1支立柱的受荷面积来验算。受荷面积约为：10.95=0.95m2。在计算范围内，该混凝土的立方体积约为：0.311=0.31立方米。恒荷载：a.木模板自重为0.5kN/m2。木模板的支顶自重：0.9kN/m2b.支持体系自重约为：230.0333+140.0145=0.97kNc.砼自重24kN/立方米，钢筋自重取1.5kN/立方米。活荷载：施工人员及装备荷载为1kN/平方米，振捣砼时产生的荷载为2kN/平方米。3支立
