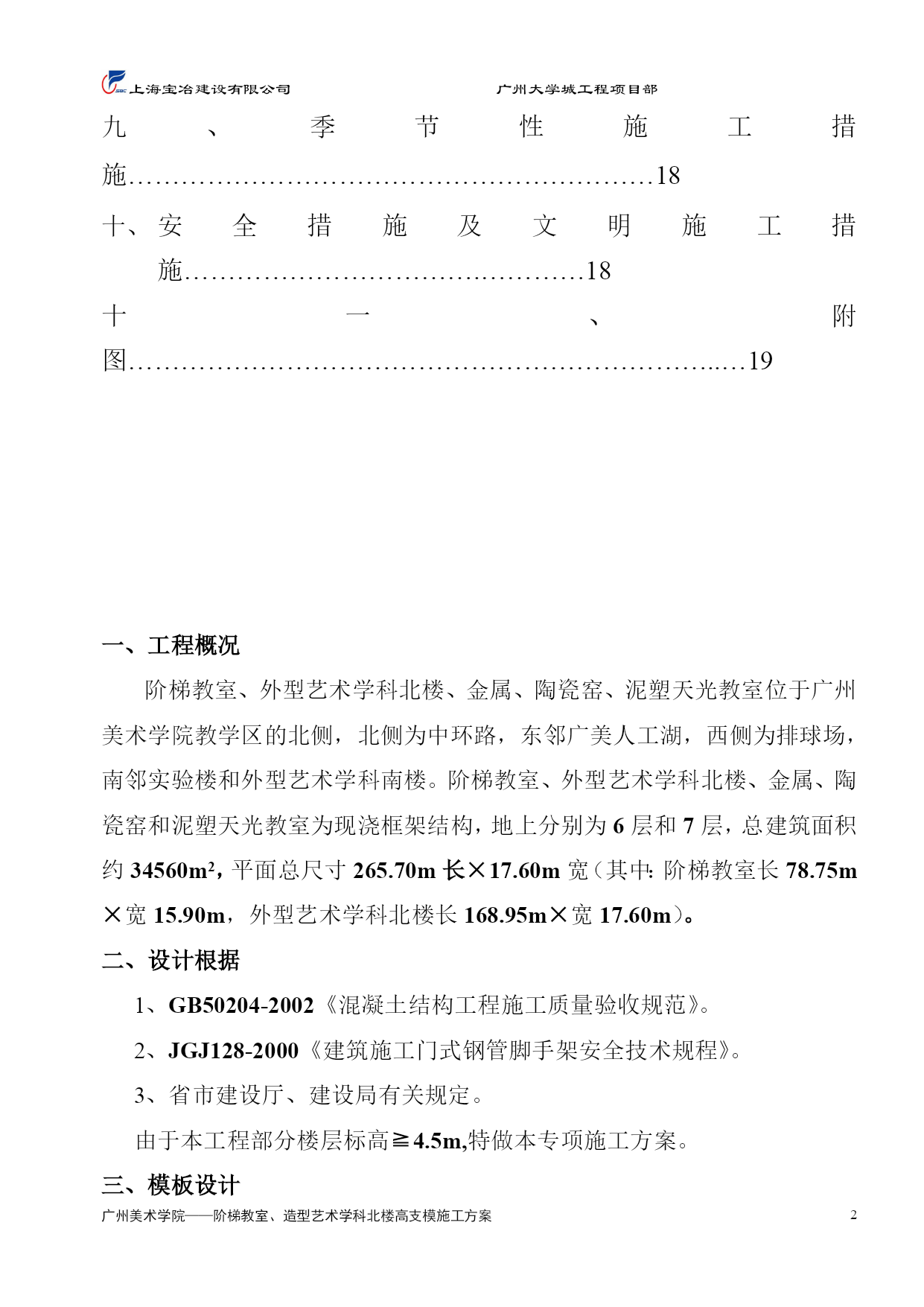

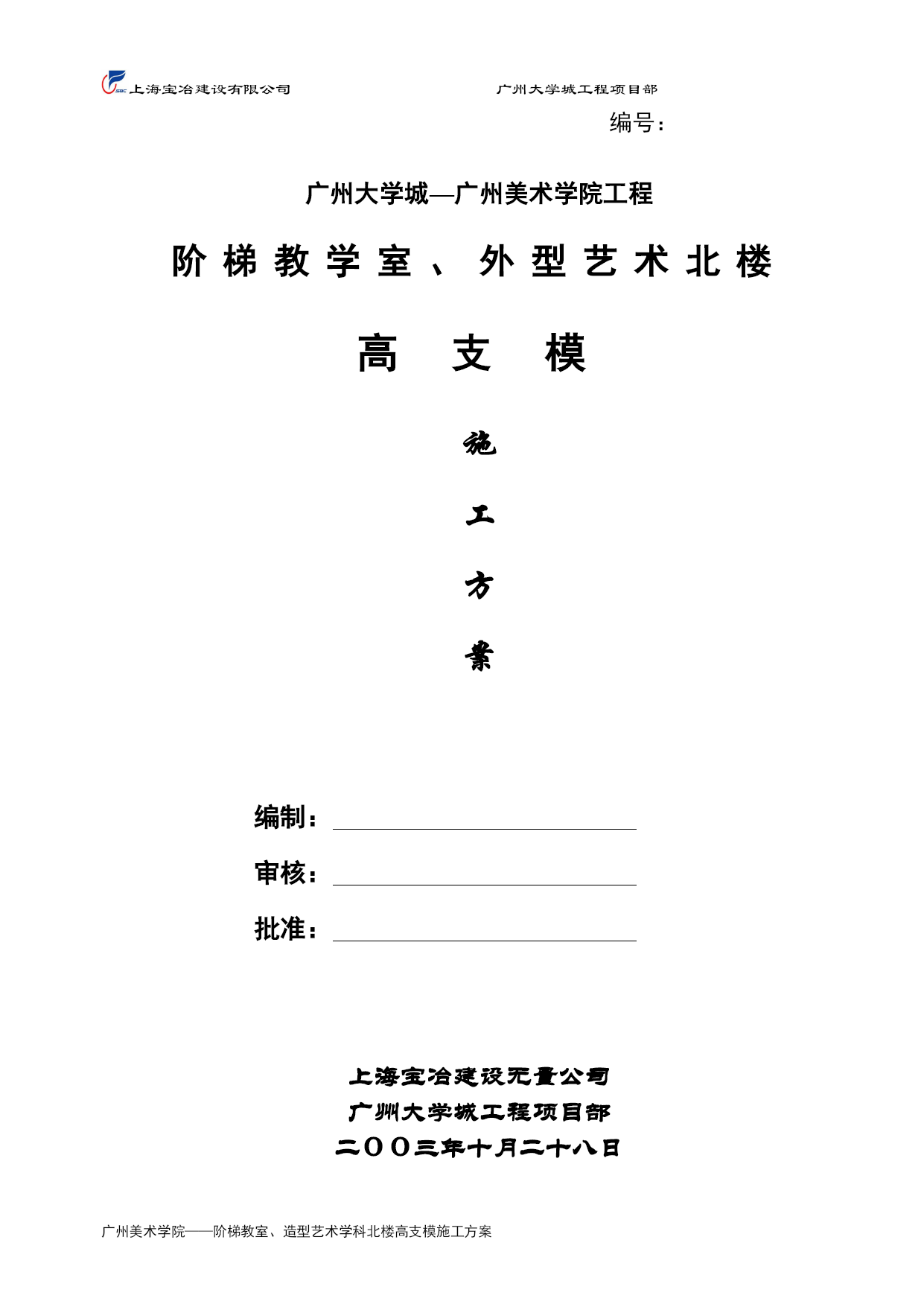

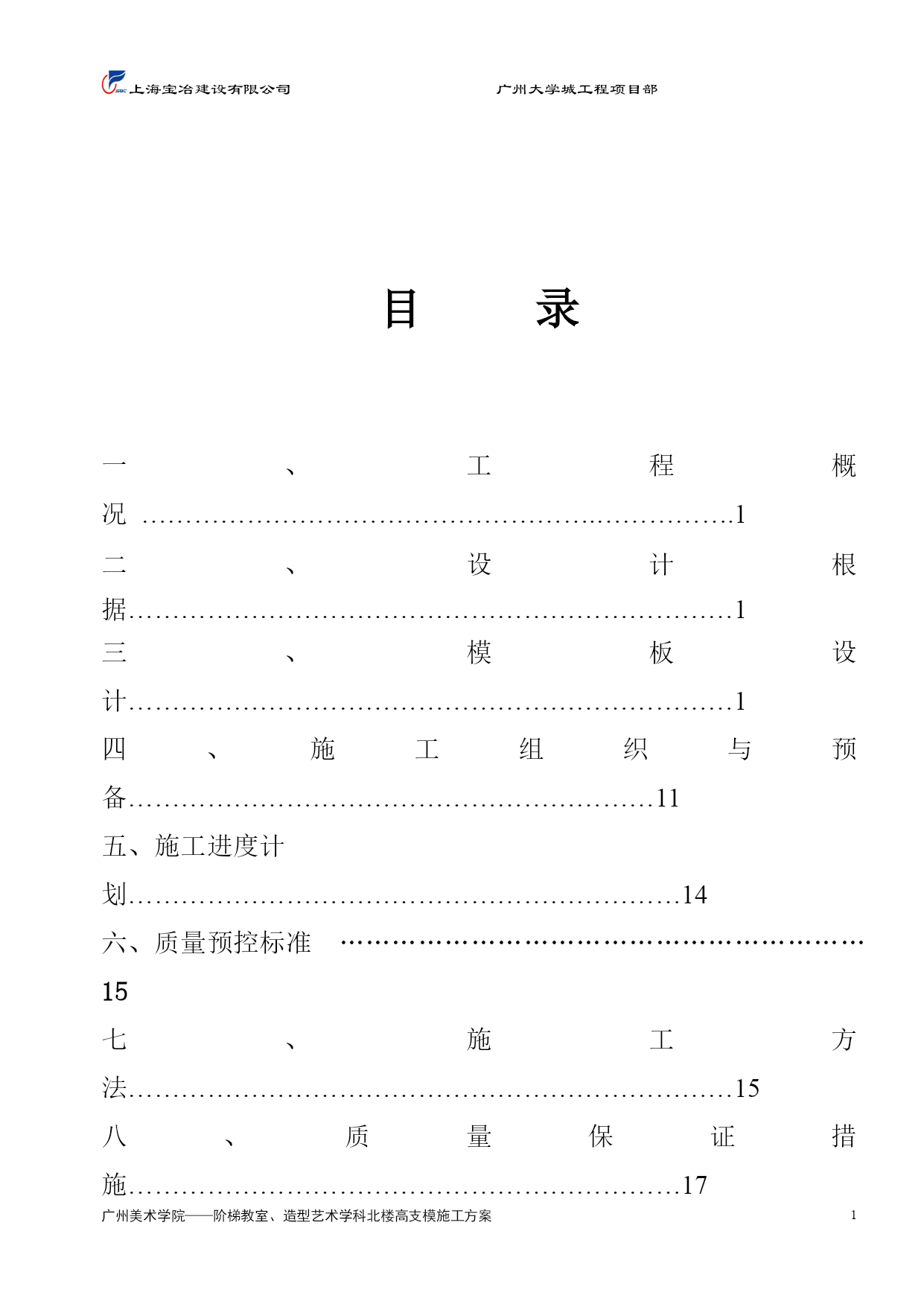

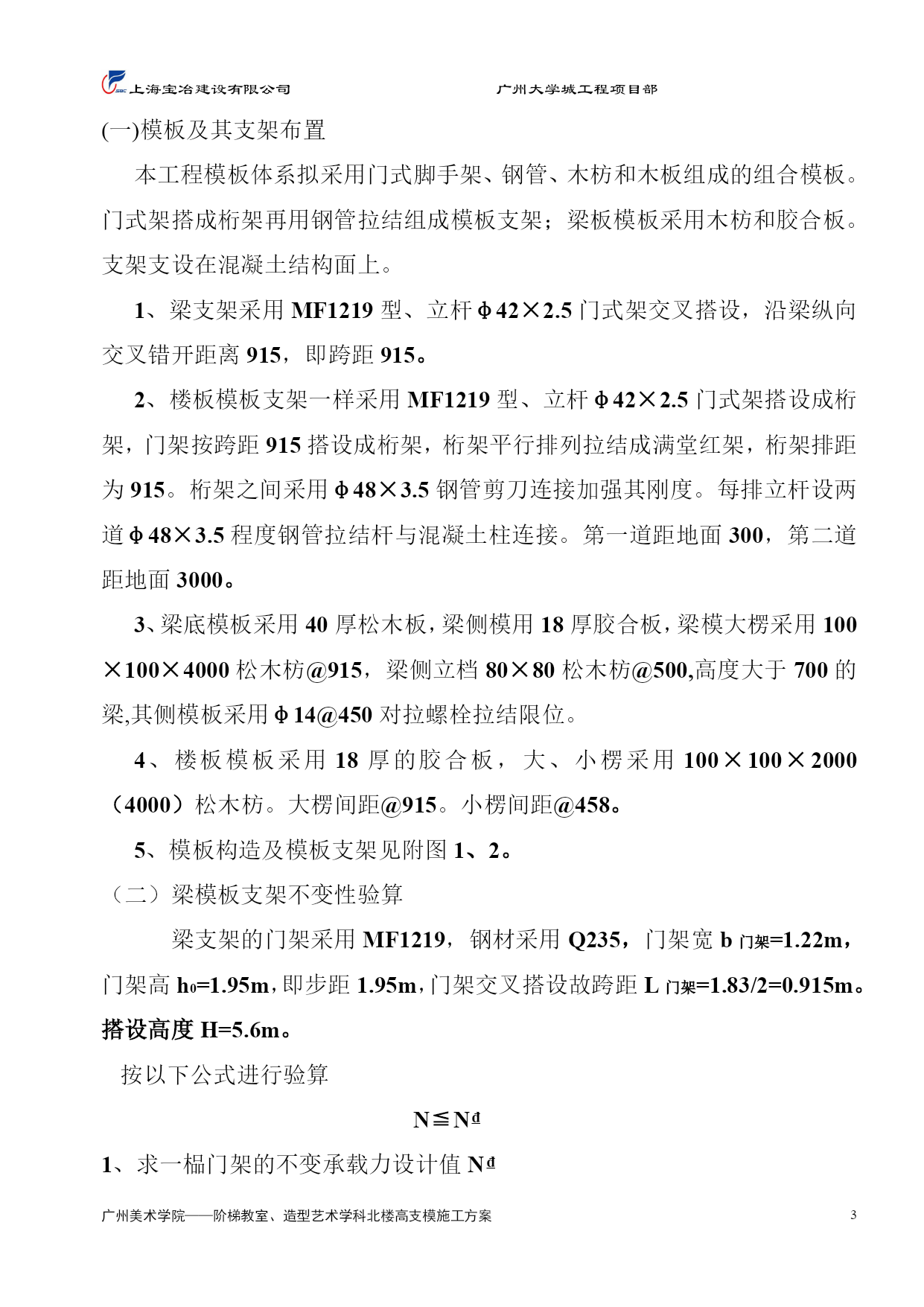

上海宝冶建设有限公司广州大学城工程项目部PAGEPAGE18广州美术学院——阶梯教室、造型艺术学科北楼高支模施工方案上海宝冶建设有限公司广州大学城工程项目部广州美术学院——阶梯教室、造型艺术学科北楼高支模施工方案编号：广州大学城—广州美术学院工程阶梯教学室、外型艺术北楼高支模施工方案编制：审核：批准：上海宝冶建设无量公司广州大学城工程项目部二ΟΟ三年十月二十八日目录一、工程概况…………………………………………….…………….1二、设计根据……………………………………………………………1三、模板设计……………………………………………………………1四、施工组织与预备……………………………………………………11五、施工进度计划………………………………………………………14六、质量预控标准……………………………………………………15七、施工方法……………………………………………………………15八、质量保证措施………………………………………………………17九、季节性施工措施……………………………………………………18安全措施及文明施工措施…………………………….…………18十一、附图…………………………………………………………..…19一、工程概况阶梯教室、外型艺术学科北楼、金属、陶瓷窑、泥塑天光教室位于广州美术学院教学区的北侧，北侧为中环路，东邻广美人工湖，西侧为排球场，南邻实验楼和外型艺术学科南楼。阶梯教室、外型艺术学科北楼、金属、陶瓷窑和泥塑天光教室为现浇框架结构，地上分别为6层和7层，总建筑面积约34560m2，平面总尺寸265.70m长×17.60m宽（其中：阶梯教室长78.75m×宽15.90m，外型艺术学科北楼长168.95m×宽17.60m）。二、设计根据1、GB50204-2002《混凝土结构工程施工质量验收规范》。2、JGJ128-2000《建筑施工门式钢管脚手架安全技术规程》。3、省市建设厅、建设局有关规定。由于本工程部分楼层标高≧4.5m,特做本专项施工方案。三、模板设计(一)模板及其支架布置本工程模板体系拟采用门式脚手架、钢管、木枋和木板组成的组合模板。门式架搭成桁架再用钢管拉结组成模板支架；梁板模板采用木枋和胶合板。支架支设在混凝土结构面上。1、梁支架采用MF1219型、立杆φ42×2.5门式架交叉搭设，沿梁纵向交叉错开距离915，即跨距915。2、楼板模板支架一样采用MF1219型、立杆φ42×2.5门式架搭设成桁架，门架按跨距915搭设成桁架，桁架平行排列拉结成满堂红架，桁架排距为915。桁架之间采用φ48×3.5钢管剪刀连接加强其刚度。每排立杆设两道φ48×3.5程度钢管拉结杆与混凝土柱连接。第一道距地面300，第二道距地面3000。3、梁底模板采用40厚松木板，梁侧模用18厚胶合板，梁模大楞采用100×100×4000松木枋@915，梁侧立档80×80松木枋@500,高度大于700的梁,其侧模板采用φ14@450对拉螺栓拉结限位。4、楼板模板采用18厚的胶合板，大、小楞采用100×100×2000（4000）松木枋。大楞间距@915。小楞间距@458。5、模板构造及模板支架见附图1、2。（二）梁模板支架不变性验算梁支架的门架采用MF1219，钢材采用Q235，门架宽b门架=1.22m，门架高h0=1.95m，即步距1.95m，门架交叉搭设故跨距L门架=1.83/2=0.915m。搭设高度H=5.6m。按以下公式进行验算N≦N₫1、求一榀门架的不变承载力设计值N₫查GJ128-2000表B.0.4、表B.0.5和第9.1.5条,知道门架立杆钢管φ42×2.5时，立杆净截面积A=310mm²，每榀门架2根立杆，则A1=2A=2×310=620mm²；H≦45时，不变系数φ=0.316；钢材强度设计值f=205N/mm²；荷载作用于门架立杆与加强杆范围时，取折减系数k1=0.9。一榀门架的不变承载力设计值N₫=k1·φ·A1·f=0.9×0.316×620×205×10ˉ³=36.144KN2、求N值N=1.2(NGk1+NGk2)H+0.85×1.4（ΣNQik+2Mk/b）如附图3a，取斜线部分为门架的计算单元。（1）求每米门架自重NGk1查JGJ128-2000第5.2.2条知每米高门架自重NGk1=0.276KN/m(2)求每米高门架加固件自重NGk2剪刀撑采用φ48×3.5钢管,钢管重为0.038KN/m，剪刀撑按2步8跨距设置，程度加固杆按2步一设，则每跨距宽度内tgα=2×1.95/8×0.915=0.
