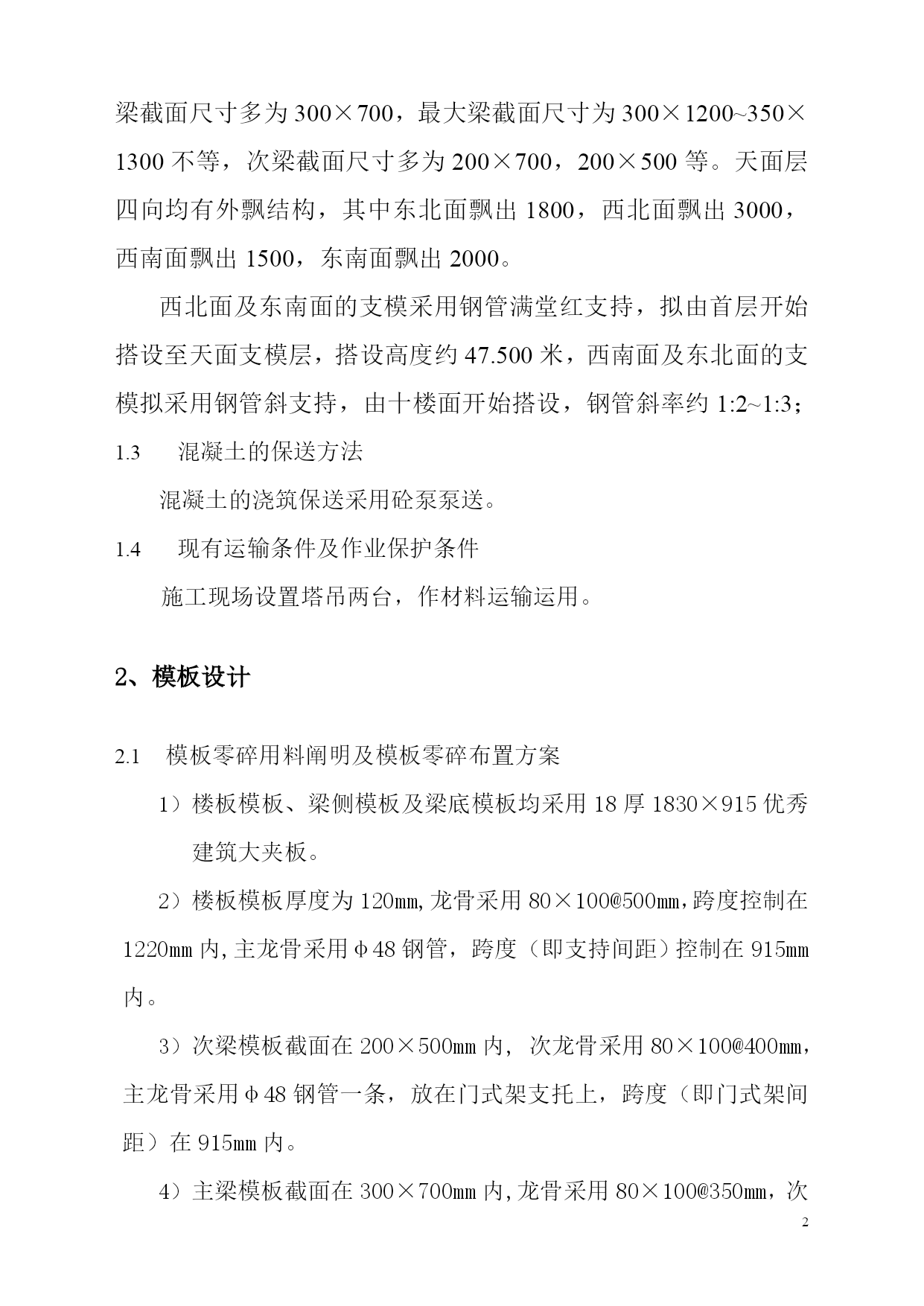

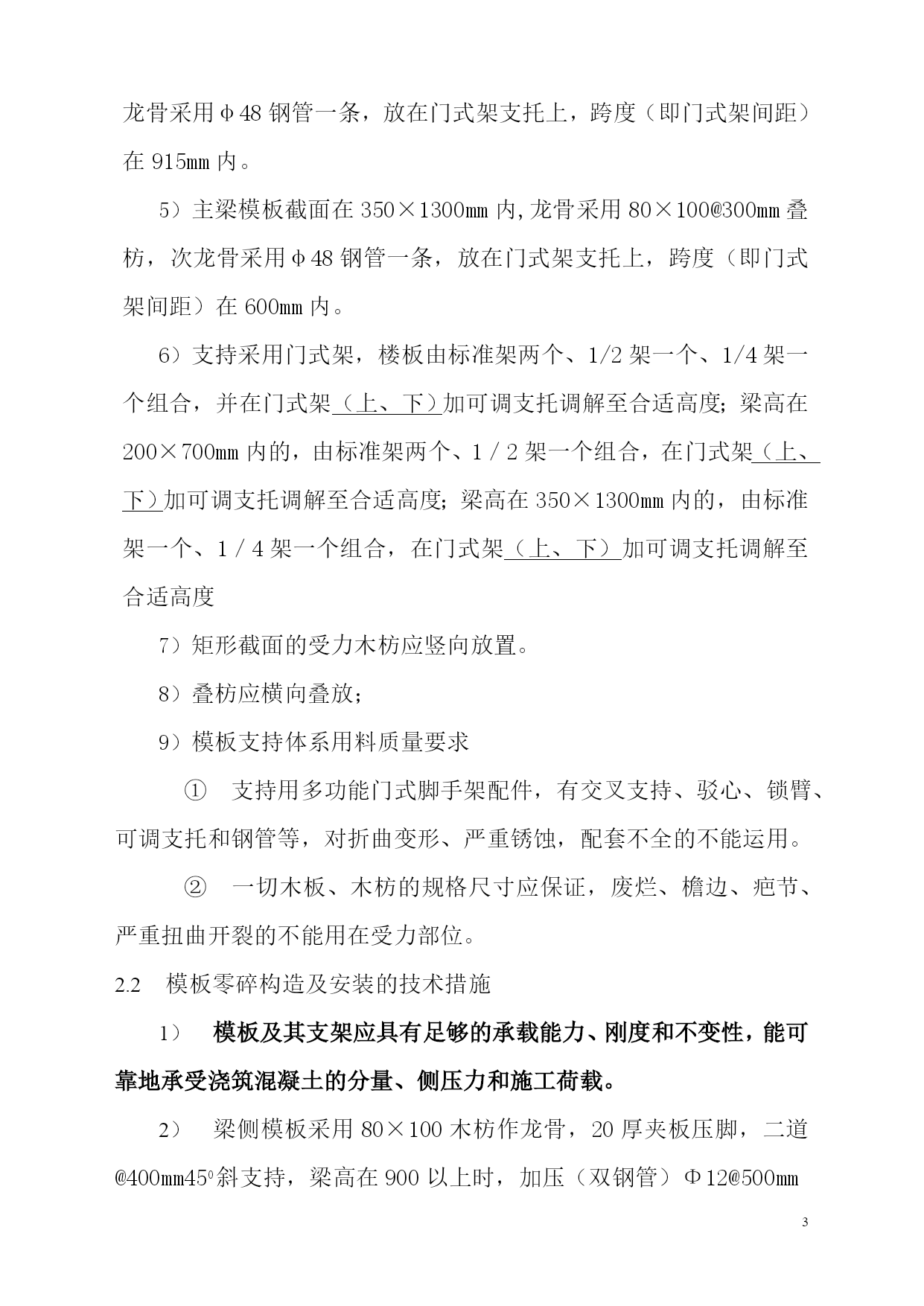

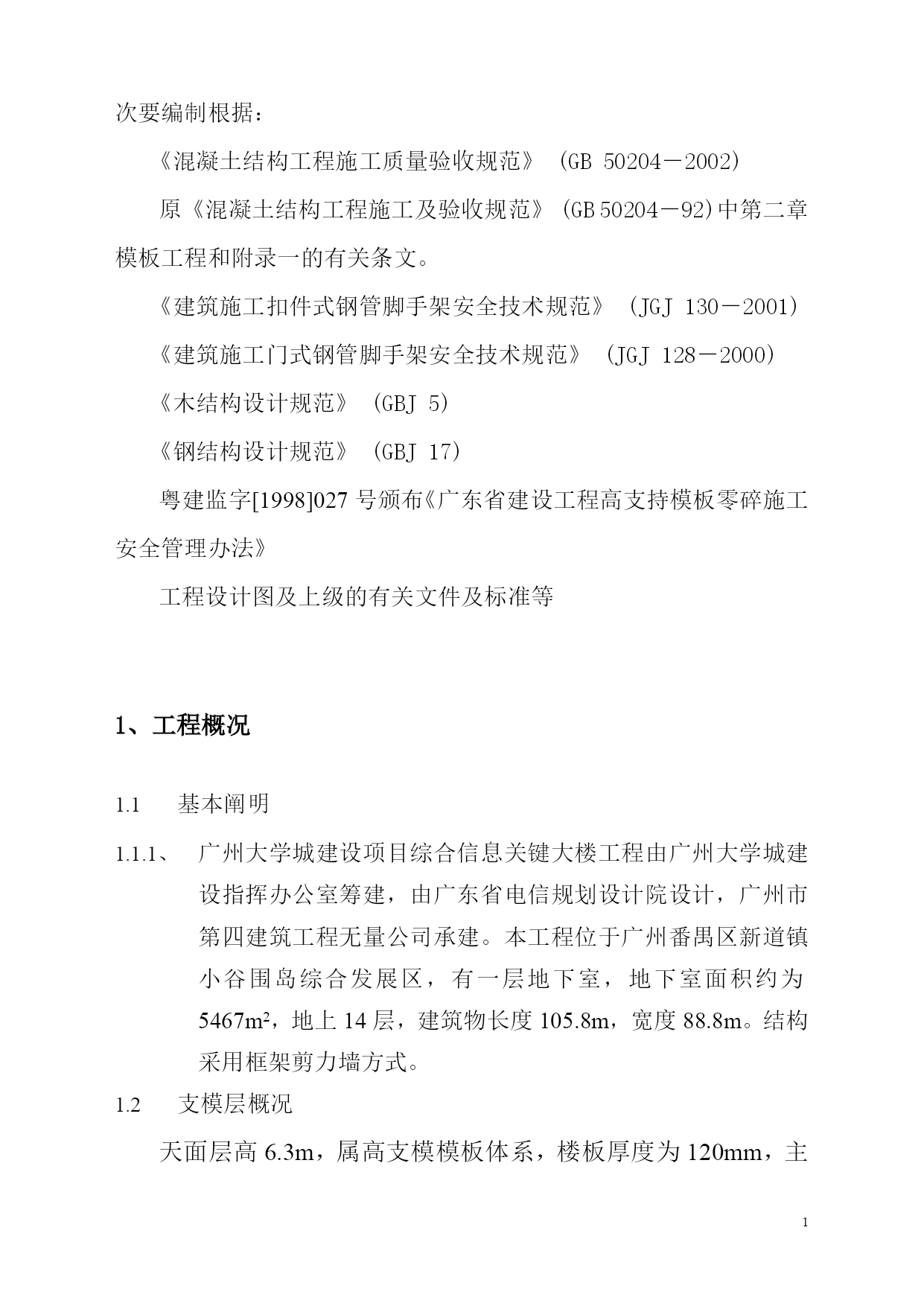

PAGEPAGE17次要编制根据：《混凝土结构工程施工质量验收规范》(GB50204－2002)原《混凝土结构工程施工及验收规范》(GB50204－92)中第二章模板工程和附录一的有关条文。《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130－2001)《建筑施工门式钢管脚手架安全技术规范》(JGJ128－2000)《木结构设计规范》(GBJ5)《钢结构设计规范》(GBJ17)粤建监字[1998]027号颁布《广东省建设工程高支持模板零碎施工安全管理办法》工程设计图及上级的有关文件及标准等1、工程概况基本阐明广州大学城建设项目综合信息关键大楼工程由广州大学城建设指挥办公室筹建，由广东省电信规划设计院设计，广州市第四建筑工程无量公司承建。本工程位于广州番禺区新道镇小谷围岛综合发展区，有一层地下室，地下室面积约为5467m2，地上14层，建筑物长度105.8m，宽度88.8m。结构采用框架剪力墙方式。支模层概况天面层高6.3m，属高支模模板体系，楼板厚度为120mm，主梁截面尺寸多为300×700，最大梁截面尺寸为300×1200~350×1300不等，次梁截面尺寸多为200×700，200×500等。天面层四向均有外飘结构，其中东北面飘出1800，西北面飘出3000，西南面飘出1500，东南面飘出2000。西北面及东南面的支模采用钢管满堂红支持，拟由首层开始搭设至天面支模层，搭设高度约47.500米，西南面及东北面的支模拟采用钢管斜支持，由十楼面开始搭设，钢管斜率约1:2~1:3；混凝土的保送方法混凝土的浇筑保送采用砼泵泵送。现有运输条件及作业保护条件施工现场设置塔吊两台，作材料运输运用。2、模板设计模板零碎用料阐明及模板零碎布置方案楼板模板、梁侧模板及梁底模板均采用18厚1830×915优秀建筑大夹板。楼板模板厚度为120mm,龙骨采用80×100@500mm，跨度控制在1220mm内,主龙骨采用φ48钢管，跨度（即支持间距）控制在915mm内。次梁模板截面在200×500mm内,次龙骨采用80×100@400mm，主龙骨采用φ48钢管一条，放在门式架支托上，跨度（即门式架间距）在915mm内。主梁模板截面在300×700mm内,龙骨采用80×100@350mm，次龙骨采用φ48钢管一条，放在门式架支托上，跨度（即门式架间距）在915mm内。主梁模板截面在350×1300mm内,龙骨采用80×100@300mm叠枋，次龙骨采用φ48钢管一条，放在门式架支托上，跨度（即门式架间距）在600mm内。支持采用门式架，楼板由标准架两个、1/2架一个、1/4架一个组合，并在门式架（上、下）加可调支托调解至合适高度；梁高在200×700mm内的，由标准架两个、1／2架一个组合，在门式架（上、下）加可调支托调解至合适高度；梁高在350×1300mm内的，由标准架一个、1／4架一个组合，在门式架（上、下）加可调支托调解至合适高度矩形截面的受力木枋应竖向放置。叠枋应横向叠放；模板支持体系用料质量要求=1\*GB3①支持用多功能门式脚手架配件，有交叉支持、驳心、锁臂、可调支托和钢管等，对折曲变形、严重锈蚀，配套不全的不能运用。=2\*GB3②一切木板、木枋的规格尺寸应保证，废烂、檐边、疤节、严重扭曲开裂的不能用在受力部位。模板零碎构造及安装的技术措施模板及其支架应具有足够的承载能力、刚度和不变性，能可靠地承受浇筑混凝土的分量、侧压力和施工荷载。梁侧模板采用80×100木枋作龙骨，20厚夹板压脚，二道@400mm450斜支持，梁高在900以上时，加压（双钢管）Φ12@500mm的穿心螺栓加固。普通采用楼面模板盖梁侧模板，且比梁侧模板凹入2－3mm。有较大集中重或施工荷载的支点应选择在门式架支顶上，或另加支持加强。支持宜采用先弹墨线后搭设的方法，保证沿在不断线上。每步门架均设不少于一度钢管纵横程度连杆，与竖向混凝土结构箍（顶紧）牢。钢管剪刀撑应在建筑物支持外侧及内间@≤10m设置，剪刀撑宽度4－8m，角度在450－600，以保证支持的不变性。可调底座螺杆、可调支托螺杆伸出长度按附图，但可调底座螺杆伸出长度不应超过底座螺杆长度的1／2。可调支托螺杆伸出长度不应超过支托长度的2／3。门架组装超过5个架高的，必须加强上下（驳心与锁臂必须设置）、纵横（除钢管扫地杆外，每榀门架两内侧均设钢管程度拉杆）、交叉（双钢管剪刀撑）的联系构造，门架接头上下在同一竖向中心线上，垂直度控制在0.3％H，且≤15mm。本层支持当直接支承在（经夯实的地）面上，除做好排水措施，设置扫地杆外，每榀门架下设置木枋及垫板，垫板面积不少于0.2m2。模板需按规范的要
