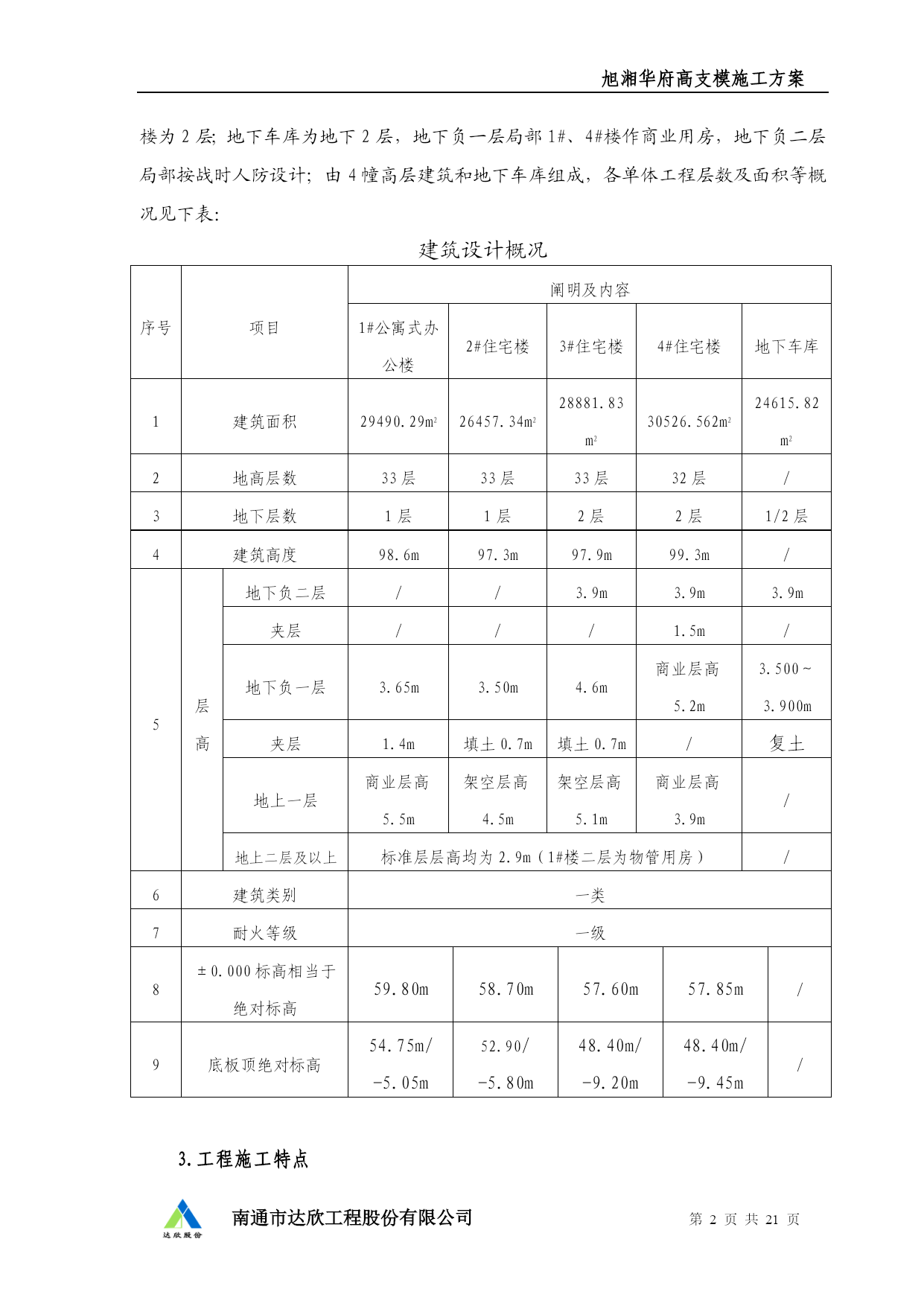

旭湘华府高支模施工方案南通市达欣工程股份有限公司第PAGE21页共NUMPAGES21页第一节工程概况及特点1、工程建设概况旭湘华府建设项目是上海旭辉集团长沙旭湘房地产开发无量公司在长沙市岳麓区观沙岭商业圈倾力打造的大型楼盘。该项目总建筑面积近15万平方米，由四栋高层建筑组成。其地理地位优越，南临城市主干道茶山子路，东、北相临城市支路，西遇长郡中学新校区为邻，交通较为便利。本工程由长沙旭湘房地产开发无量公司开发、湖南建设集团无量公司建筑规划设计院设计,湖南天鉴项目管理无量公司监理、南通市达欣工程股份无量公司施工总承包。住宅本次我公司承建的1#-4#楼工程及地下车库部分总建筑面积为140434.303m2，包括4幢高层建筑和地下车库部分。各主楼3#、4#楼±0.00以下2层，一层半埋地下室，一层全埋地下室；1#、2#楼±0.00以下1层全埋地下室；地上32-33层，建筑物高度（室外地面至次要屋面板的顶板）：＜100.0m。工程建设概况一览表序号内容阐明与要求1工程名称旭湘华府施工总承包工程2建设地点长沙市岳麓区石岭塘村3业主长沙旭湘房地产开发无量公司4设计单位湖南建设集团无量公司建筑规划设计院设计5建设规模总建筑面积:140434.303m2,包括4幢高层建筑、三层托儿所和二层地下车库。各主楼为地下1、2层，地上32-33层；人防地下车库部分为地下2层6建设工期合同工期：2008年10日1日至2010年10月30日计760天。7工程质量合格工程8承包方式工程总承包2、建筑设计概况本工程主楼部分±0.000以上32-33层，±0.000以下1#、2#楼为1层，3#、4#楼为2层；地下车库为地下2层，地下负一层局部1#、4#楼作商业用房，地下负二层局部按战时人防设计；由4幢高层建筑和地下车库组成，各单体工程层数及面积等概况见下表：建筑设计概况序号项目阐明及内容1#公寓式办公楼2#住宅楼3#住宅楼4#住宅楼地下车库1建筑面积29490.29m226457.34m228881.83m230526.562m224615.82m22地高层数33层33层33层32层/3地下层数1层1层2层2层1/2层4建筑高度98.6m97.3m97.9m99.3m/5层高地下负二层//3.9m3.9m3.9m夹层///1.5m/地下负一层3.65m3.50m4.6m商业层高5.2m3.500～3.900m夹层1.4m填土0.7m填土0.7m/复土地上一层商业层高5.5m架空层高4.5m架空层高5.1m商业层高3.9m/地上二层及以上标准层层高均为2.9m（1#楼二层为物管用房）/6建筑类别一类7耐火等级一级8±0.000标高相当于绝对标高59.80m58.70m57.60m57.85m/9底板顶绝对标高54.75m/-5.05m52.90/-5.80m48.40m/-9.20m48.40m/-9.45m/3.工程施工特点根据以上设计概况，1#楼地上商业一层（含北侧裙房）、2#楼地上架空一层、3#楼地上架空一层及地下负一层、4#楼地下负一层（含南侧裙房）等设计层高都很高，其层高分别为5.5米、4.5米、5.1米及4.6、5.2米，如1#楼地上商业一层（含北侧裙房）(+5.47结构)最大截面梁为KL26、KL29等框架梁，截面为300×800，跨度为8.4*8.15米；4#楼地地下负一层（含南侧裙房）(+1.12结构)最大截面梁为KL22等框架梁，截面为300×900，跨度为8.8*5.45米。以上梁由于大截面、大跨度、层高高等特点，需进行高支模体系的设计.4、施工工艺搭设脚手排架→支柱模至梁底→支梁底模→板底模→浇筑柱砼、绑扎梁钢筋封梁侧模→绑扎板钢筋→隐蔽验收→浇筑梁板砼→养护→砼强度达设计要求拆模→转入下一施工段。5、模板施工体系1)、准绳a.适用性次要应保证砼结构质量，具体要求：a).接缝周密，不漏浆；b).保证构件的外形尺寸和彼此地位的正确；c).模板的构造简单，支拆方便。b.安全性保证在施工过程中，不变形、不破坏、不倒塌。c.经济性a).针对本工程结构的具体情况，量文体衣，就地取材；b).在保证工期质量的前提下，尽量减少一次性投入；c).添加模板周转，减少支拆用工，完成文明施工。2)、柱、剪力墙模板体系用18mm木胶合板作墙面板，60×80的木方做竖背楞，竖背楞间距250mm，剪力墙横背楞采用2φ48×3.5mm的钢管。用φ12对拉螺杆加固。横背楞及对拉螺杆间距60cm。a.Φ48×3.5双根钢管横向背楞，第一道起始高度200mm，自下而上间距400mm、500mm、500mm、600mm、600mm、700mm；φ12钢筋穿墙拉杆，横向间距600mm。
