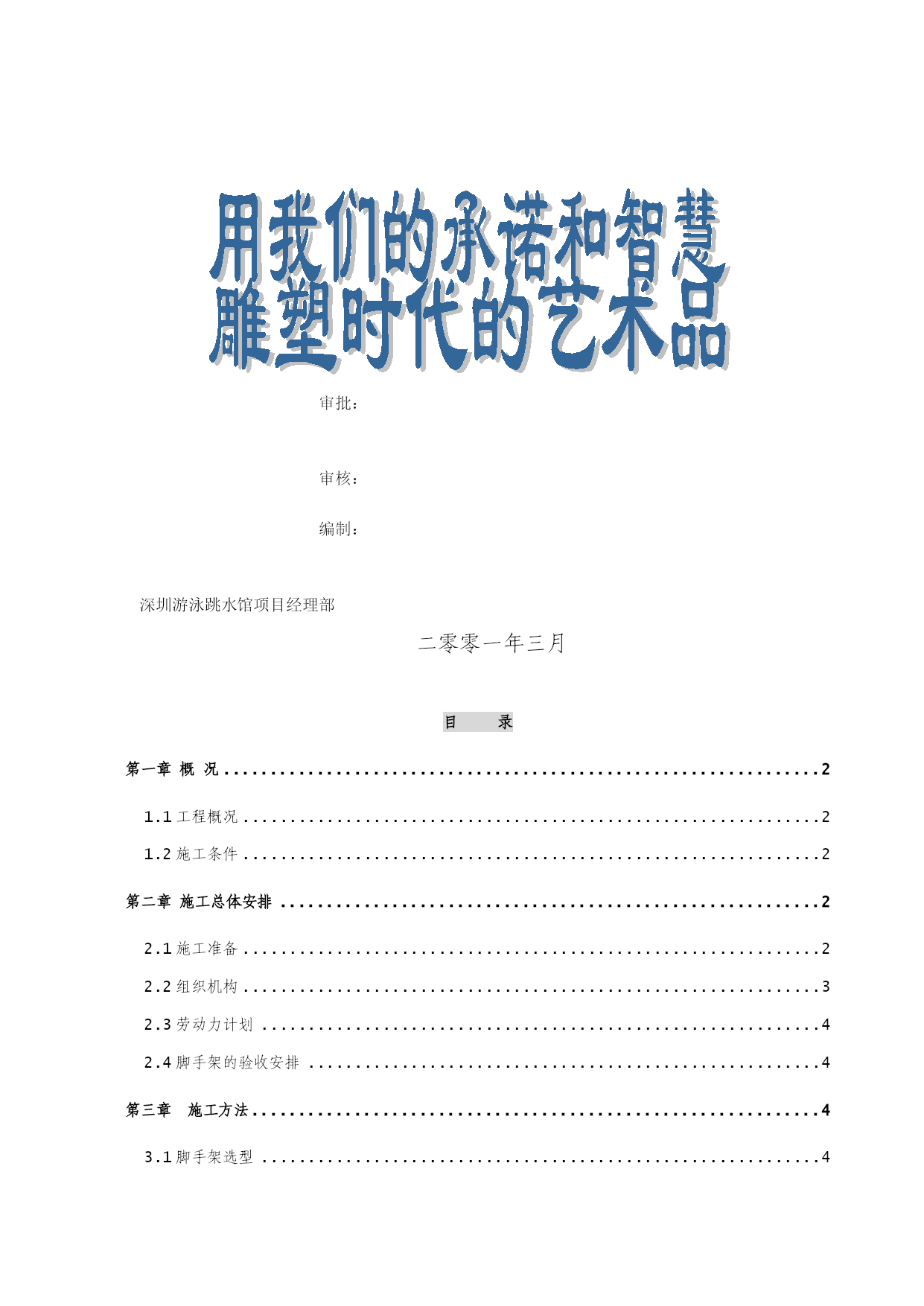

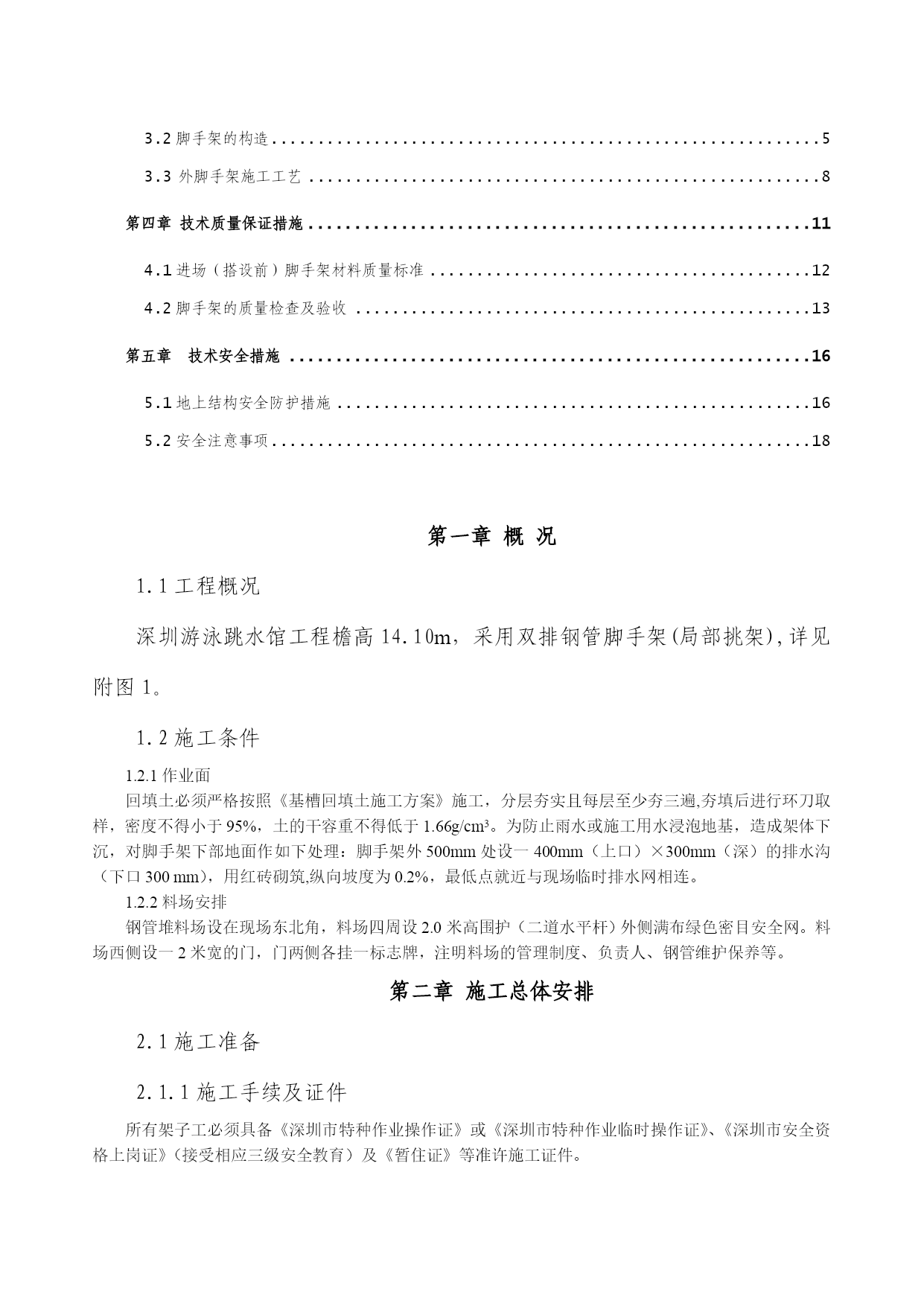

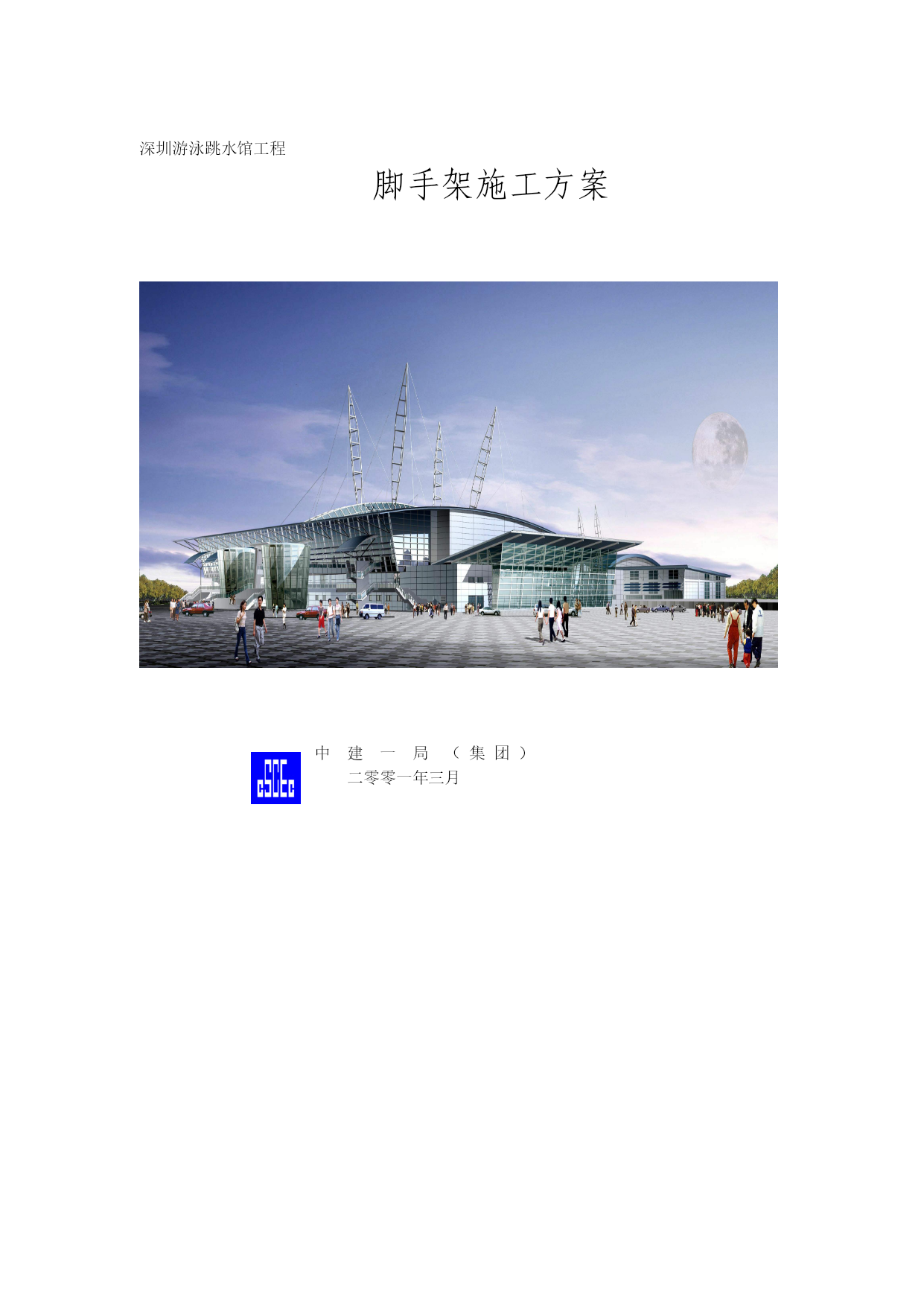

深圳游泳跳水馆工程脚手架施工方案中建一局（集团）二零零一年三月审批：审核：编制：深圳游泳跳水馆项目经理部二零零一年三月目录TOC\o"1-3"第一章概况PAGEREF_Toc511272961\h21.1工程概况PAGEREF_Toc511272962\h21.2施工条件PAGEREF_Toc511272963\h2第二章施工总体安排PAGEREF_Toc511272964\h22.1施工准备PAGEREF_Toc511272965\h22.2组织机构PAGEREF_Toc511272966\h32.3劳动力计划PAGEREF_Toc511272967\h42.4脚手架的验收安排PAGEREF_Toc511272968\h4第三章施工方法PAGEREF_Toc511272969\h43.1脚手架选型PAGEREF_Toc511272970\h43.2脚手架的构造PAGEREF_Toc511272971\h53.3外脚手架施工工艺PAGEREF_Toc511272972\h8第四章技术质量保证措施PAGEREF_Toc511272973\h114.1进场（搭设前）脚手架材料质量标准PAGEREF_Toc511272974\h124.2脚手架的质量检查及验收PAGEREF_Toc511272975\h13第五章技术安全措施PAGEREF_Toc511272976\h165.1地上结构安全防护措施PAGEREF_Toc511272977\h165.2安全注意事项PAGEREF_Toc511272978\h18第一章概况1.1工程概况深圳游泳跳水馆工程檐高14.10m，采用双排钢管脚手架(局部挑架),详见附图1。1.2施工条件1.2.1作业面回填土必须严格按照《基槽回填土施工方案》施工，分层夯实且每层至少夯三遍,夯填后进行环刀取样，密度不得小于95%，土的干容重不得低于1.66g/cm3。为防止雨水或施工用水浸泡地基，造成架体下沉，对脚手架下部地面作如下处理：脚手架外500mm处设一400mm（上口）×300mm（深）的排水沟（下口300mm），用红砖砌筑,纵向坡度为0.2%，最低点就近与现场临时排水网相连。1.2.2料场安排钢管堆料场设在现场东北角，料场四周设2.0米高围护（二道水平杆）外侧满布绿色密目安全网。料场西侧设一2米宽的门，门两侧各挂一标志牌，注明料场的管理制度、负责人、钢管维护保养等。第二章施工总体安排2.1施工准备2.1.1施工手续及证件所有架子工必须具备《深圳市特种作业操作证》或《深圳市特种作业临时操作证》、《深圳市安全资格上岗证》（接受相应三级安全教育）及《暂住证》等准许施工证件。2.1.2查看图纸与现场施工前仔细查阅图纸和现场，尤其是主附馆连接部分、看台部分、建筑外围及场地（包括基槽回填情况）异形部位，作到搭设脚手架前心中有数。2.1.3进度安排每层楼板砼浇筑完毕，该层外围脚手架也搭设完毕；每层绑扎外围柱钢筋前，该层脚手架顶部与柱灯笼架连接部位作完；每层支设顶板外围梁底模前，该层脚手架顶部与梁模支撑架连接部位作完；每层支设顶板外围梁侧模前，该层脚手架顶部与梁骨架（顶板）连接部位作完。以上每一步完成均包括竖网、水平兜网、马道等相应安全措施。2.1.4管理人员及劳务人员培训、教育全体管理人员除每年参加年审及其教育外，每周一都参加经理部组织的教育。架子工进场必须进行三级安全教育和相应考核；每周一参加经理部组织的教育。2.2组织机构2.2.1成立脚手架工程维护小组：组长：张伟杨三明副组长：赵彦（安全总监）卢少华王建成成员：王晓东陈裕龙、余鹏2.2.2组员职责杨三明：全面负责脚手架搭设与日常维护工作。张伟：负责脚手架施工方案和纠正措施的审批。赵彦（安全总监）、王建成：全面负责脚手架工程日常安全监督管理。王晓东、余鹏、陈裕龙：负责整个工程脚手架搭设与日常使用中的组织、协调、检查、监督管理工作。卢少华：负责脚手架搭设与日常使用中的组织、协调、检查、监督管理工作。注：检查、监督内容为脚手板有无松动、地基土有无沉陷、有没有按施工方案施工、施工中有无拆改、拆改后是否及时恢复等的检查与落实工作。2.3劳动力计划序号工种人数备注1架子工40上岗证2杂工102.4脚手架的验收安排分层验收。第三章施工方法3.1脚手架选型采用落地式双排钢管扣件式脚手架，架高15.5米，采用单立杆。西侧首层搭设外挑架(详见附图2),施
