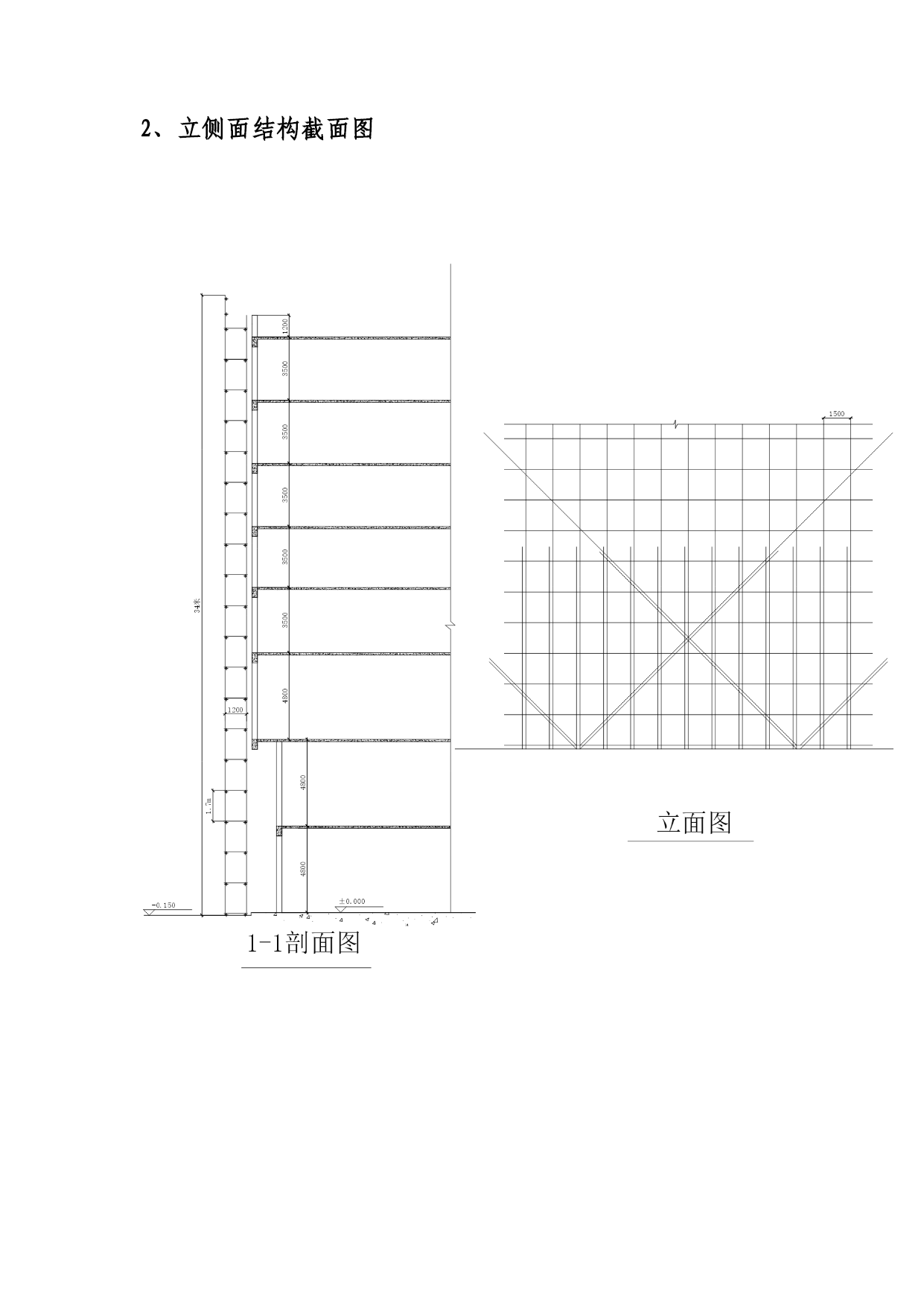

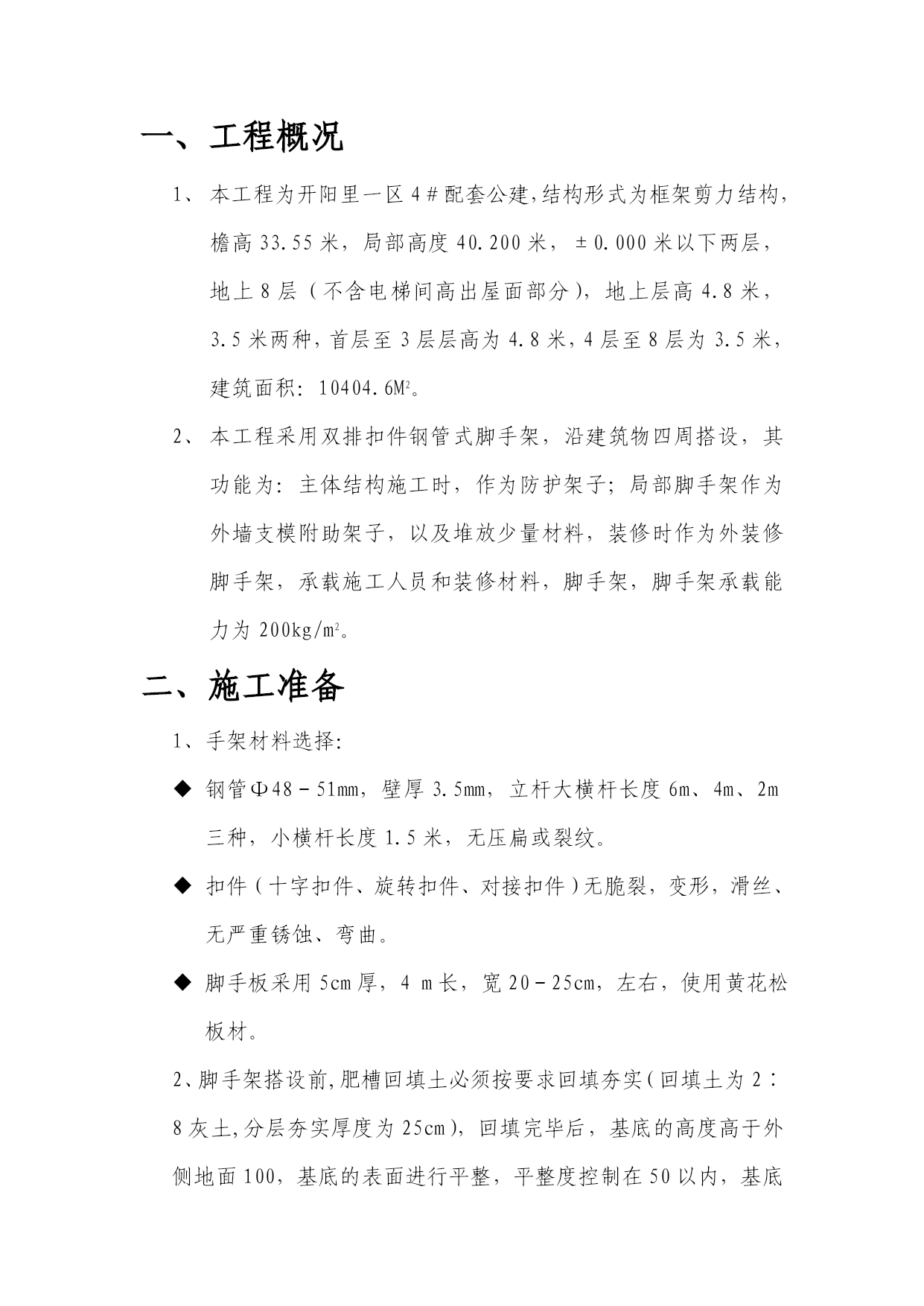

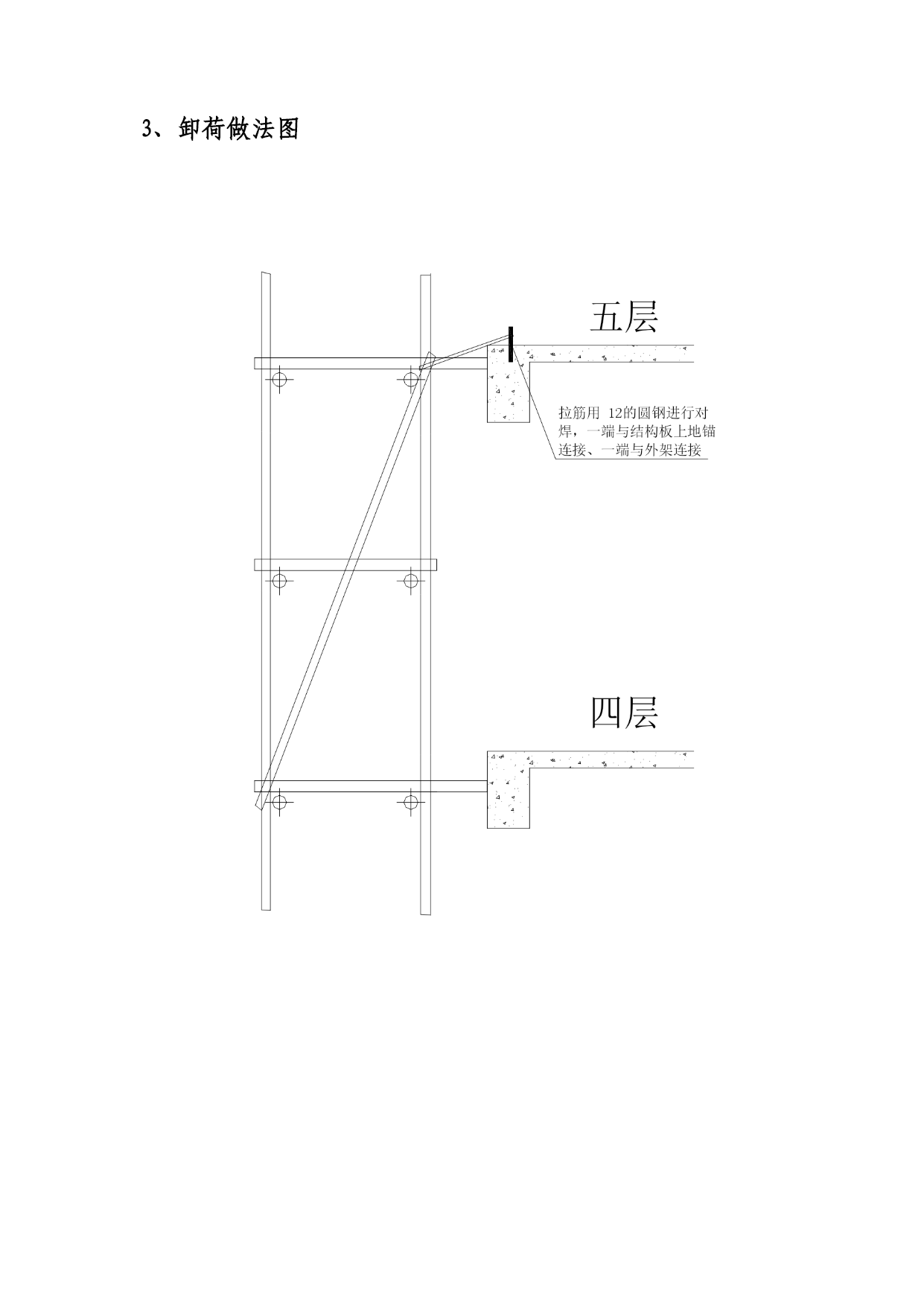

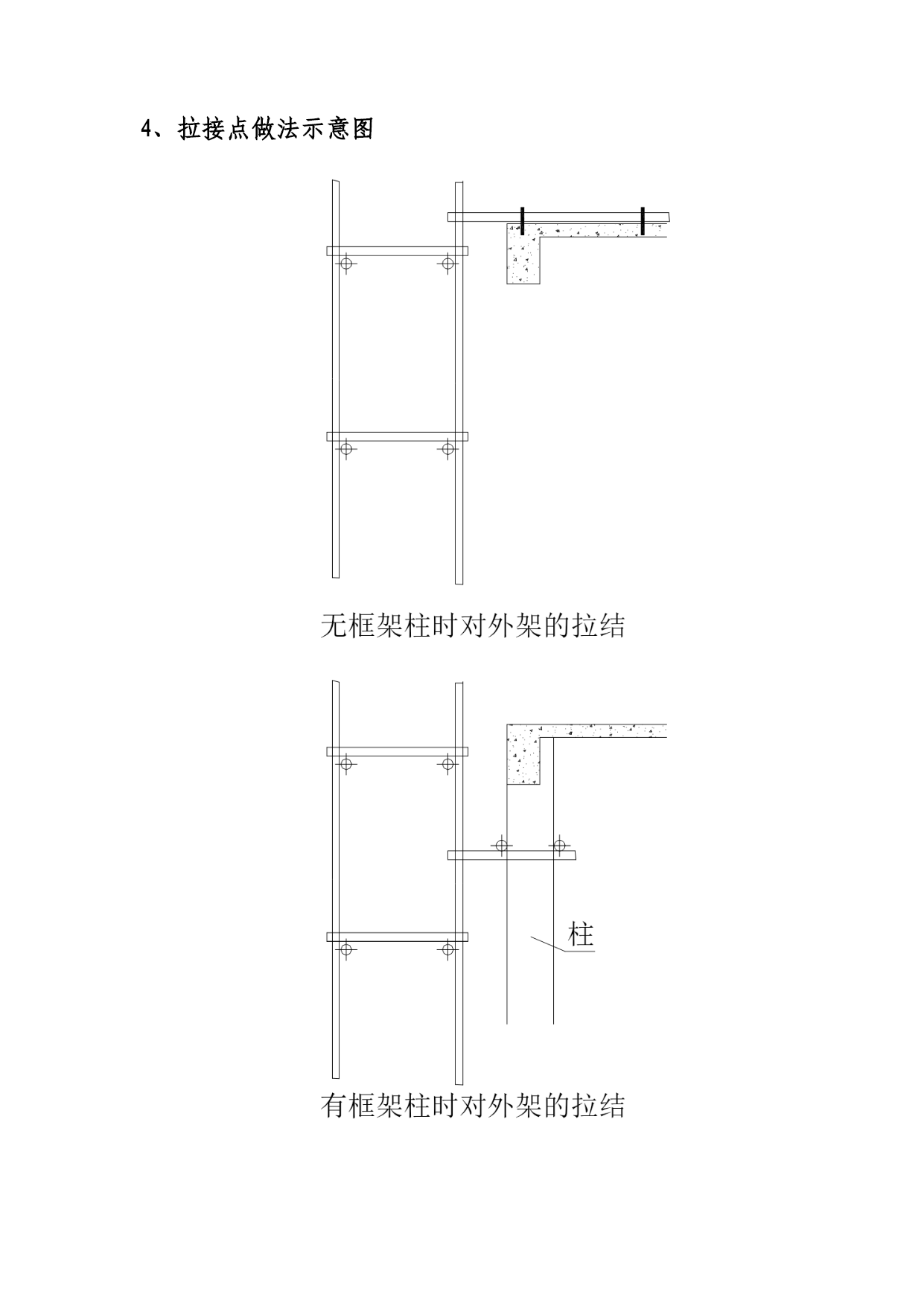

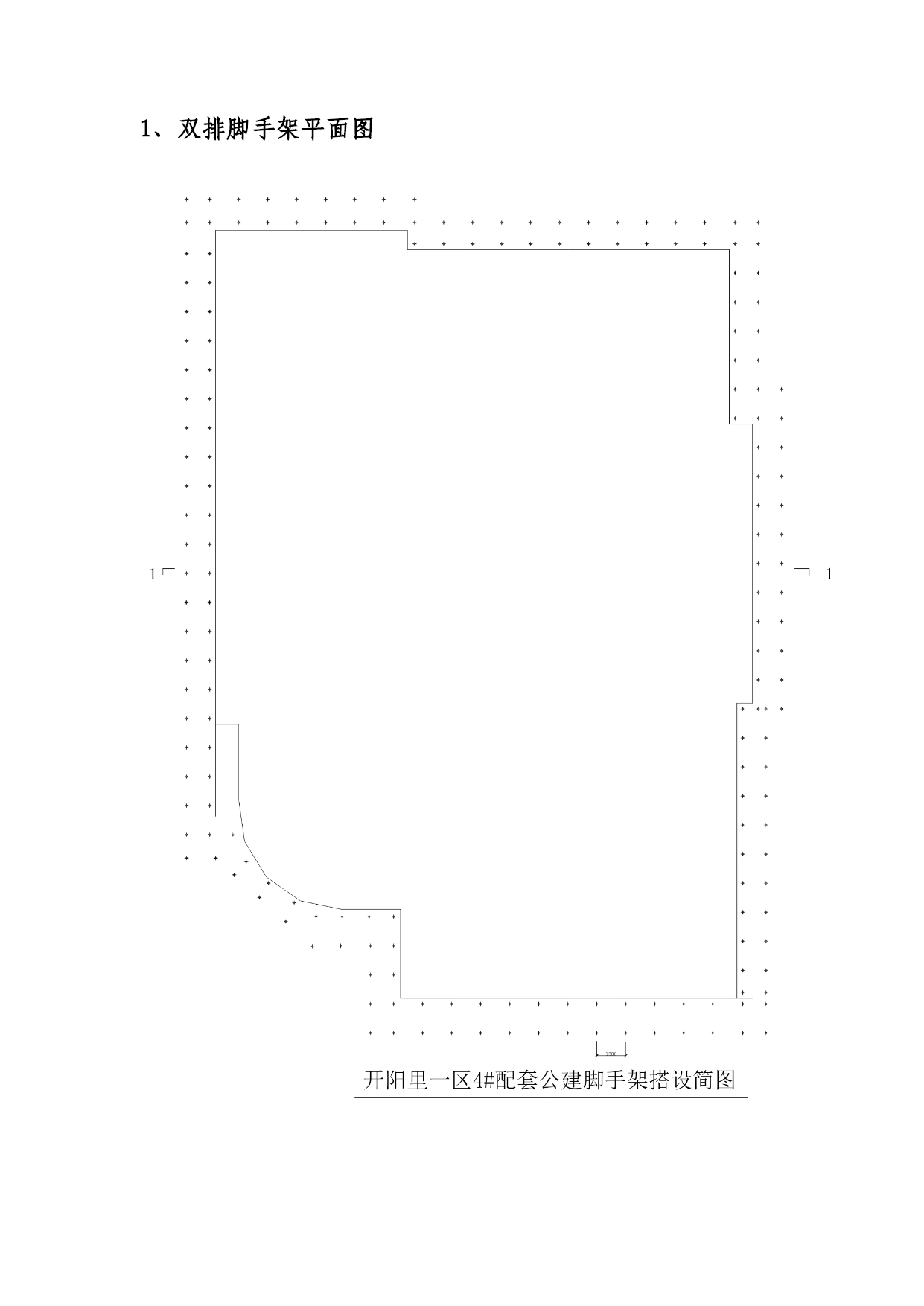

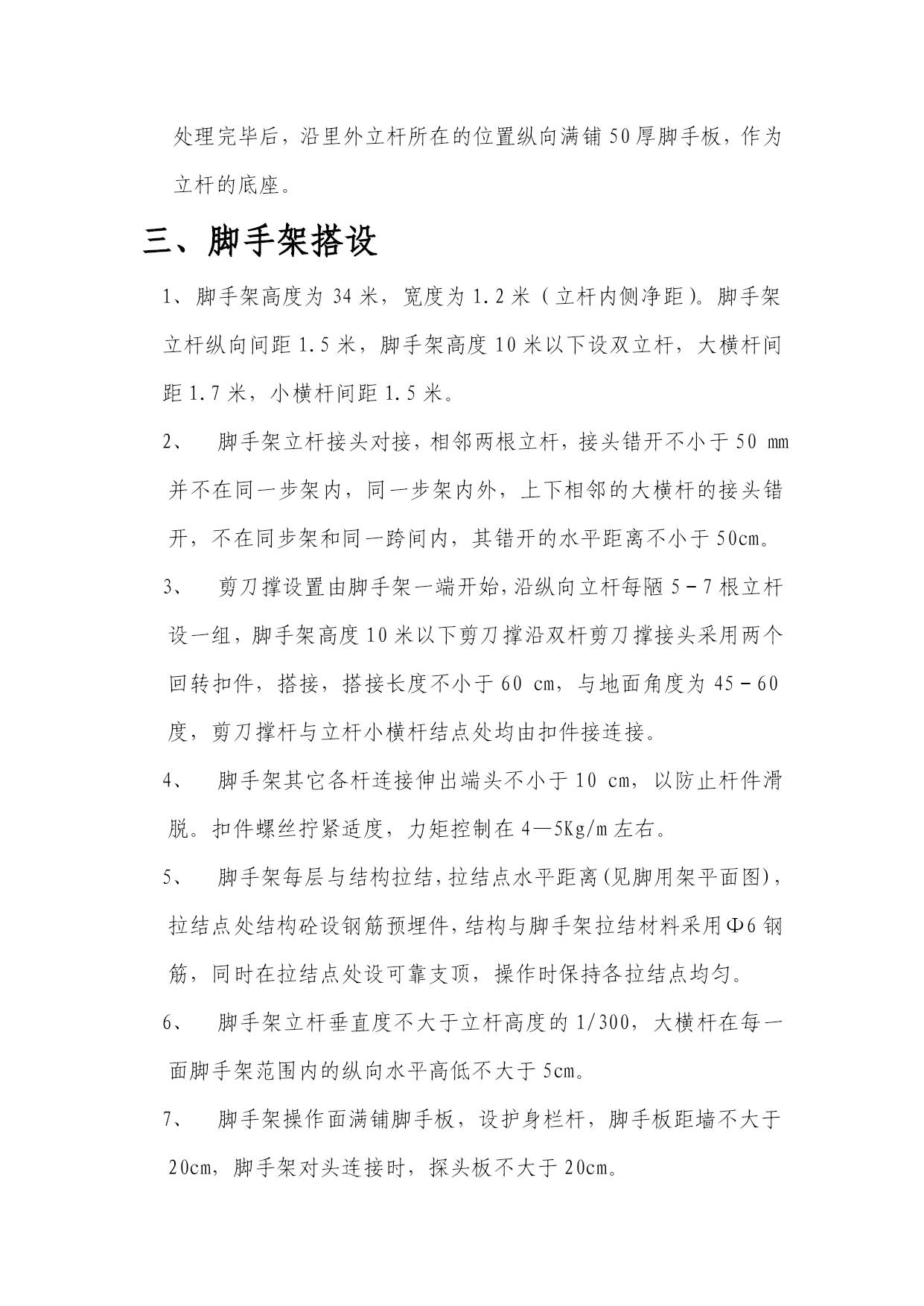

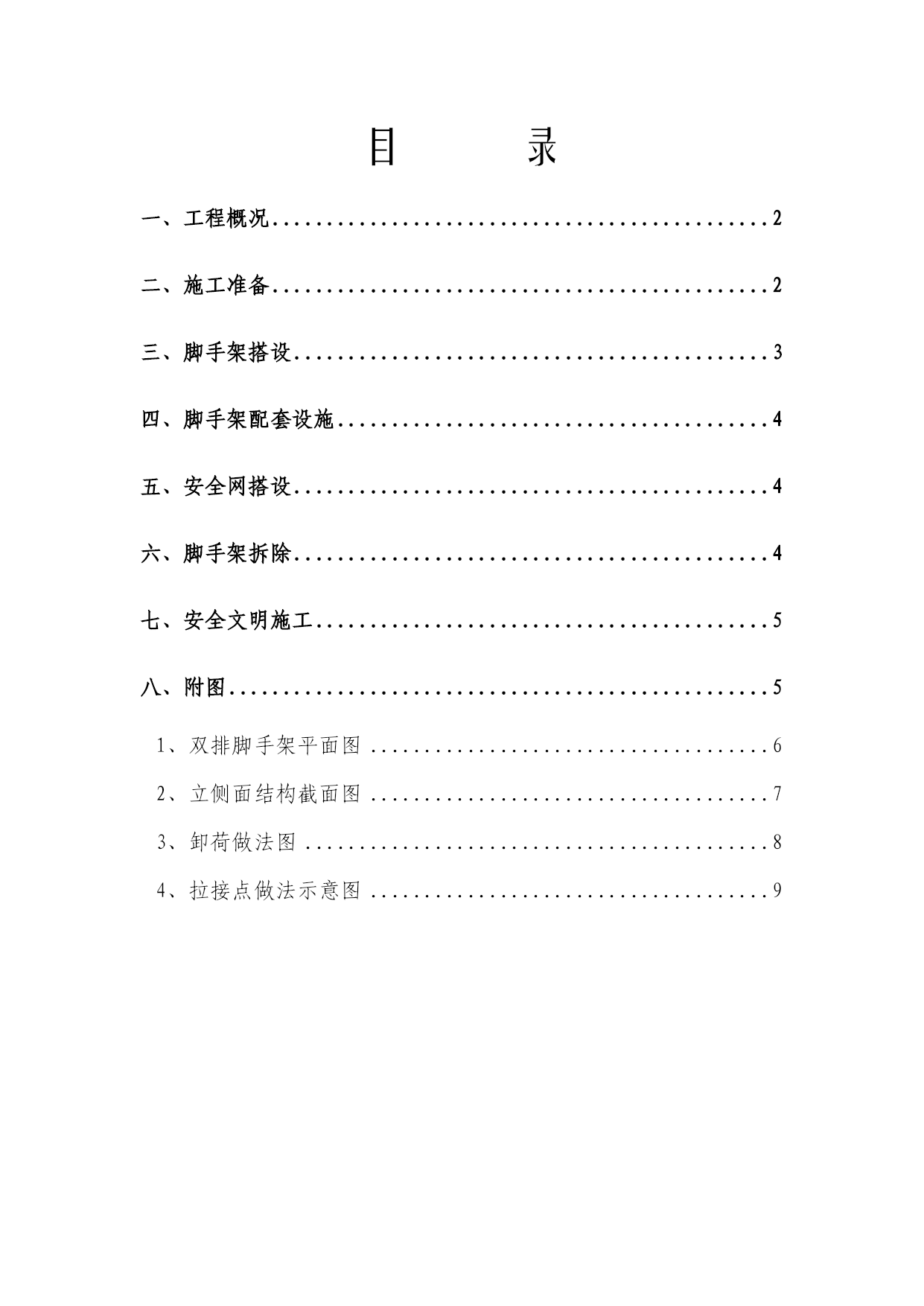

目录TOC\o"1-2"\h\z\uHYPERLINK\l"_Toc48042441"一、工程概况PAGEREF_Toc48042441\h2HYPERLINK\l"_Toc48042442"二、施工准备PAGEREF_Toc48042442\h2HYPERLINK\l"_Toc48042443"三、脚手架搭设PAGEREF_Toc48042443\h3HYPERLINK\l"_Toc48042444"四、脚手架配套设施PAGEREF_Toc48042444\h4HYPERLINK\l"_Toc48042445"五、安全网搭设PAGEREF_Toc48042445\h4HYPERLINK\l"_Toc48042446"六、脚手架拆除PAGEREF_Toc48042446\h4HYPERLINK\l"_Toc48042447"七、安全文明施工PAGEREF_Toc48042447\h5HYPERLINK\l"_Toc48042448"八、附图PAGEREF_Toc48042448\h5HYPERLINK\l"_Toc48042449"1、双排脚手架平面图PAGEREF_Toc48042449\h6HYPERLINK\l"_Toc48042450"2、立侧面结构截面图PAGEREF_Toc48042450\h7HYPERLINK\l"_Toc48042451"3、卸荷做法图PAGEREF_Toc48042451\h8HYPERLINK\l"_Toc48042452"4、拉接点做法示意图PAGEREF_Toc48042452\h9一、工程概况本工程为开阳里一区4＃配套公建，结构形式为框架剪力结构，檐高33.55米，局部高度40.200米，±0.000米以下两层，地上8层（不含电梯间高出屋面部分），地上层高4.8米，3.5米两种，首层至3层层高为4.8米，4层至8层为3.5米，建筑面积：10404.6M2。本工程采用双排扣件钢管式脚手架，沿建筑物四周搭设，其功能为：主体结构施工时，作为防护架子；局部脚手架作为外墙支模附助架子，以及堆放少量材料，装修时作为外装修脚手架，承载施工人员和装修材料，脚手架，脚手架承载能力为200kg/m2。二、施工准备1、手架材料选择：钢管Ф48－51mm，壁厚3.5mm，立杆大横杆长度6m、4m、2m三种，小横杆长度1.5米，无压扁或裂纹。扣件（十字扣件、旋转扣件、对接扣件）无脆裂，变形，滑丝、无严重锈蚀、弯曲。脚手板采用5cm厚，4m长，宽20－25cm，左右，使用黄花松板材。2、脚手架搭设前,肥槽回填土必须按要求回填夯实（回填土为2∶8灰土,分层夯实厚度为25cm），回填完毕后，基底的高度高于外侧地面100，基底的表面进行平整，平整度控制在50以内，基底处理完毕后，沿里外立杆所在的位置纵向满铺50厚脚手板，作为立杆的底座。三、脚手架搭设脚手架高度为34米，宽度为1.2米（立杆内侧净距）。脚手架立杆纵向间距1.5米，脚手架高度10米以下设双立杆，大横杆间距1.7米，小横杆间距1.5米。脚手架立杆接头对接，相邻两根立杆，接头错开不小于50mm并不在同一步架内，同一步架内外，上下相邻的大横杆的接头错开，不在同步架和同一跨间内，其错开的水平距离不小于50cm。剪刀撑设置由脚手架一端开始，沿纵向立杆每陋5－7根立杆设一组，脚手架高度10米以下剪刀撑沿双杆剪刀撑接头采用两个回转扣件，搭接，搭接长度不小于60cm，与地面角度为45－60度，剪刀撑杆与立杆小横杆结点处均由扣件接连接。脚手架其它各杆连接伸出端头不小于10cm，以防止杆件滑脱。扣件螺丝拧紧适度，力矩控制在4—5Kg/m左右。脚手架每层与结构拉结，拉结点水平距离(见脚用架平面图)，拉结点处结构砼设钢筋预埋件，结构与脚手架拉结材料采用Φ6钢筋，同时在拉结点处设可靠支顶，操作时保持各拉结点均匀。脚手架立杆垂直度不大于立杆高度的1/300，大横杆在每一面脚手架范围内的纵向水平高低不大于5cm。脚手架操作面满铺脚手板，设护身栏杆，脚手板距墙不大于20cm，脚手架对头连接时，探头板不大于20cm。脚手架在20米以上高大架子应有卸荷措施，在地上五层采取卸荷措施，拉接时使用钢性材料拉接牢固。四、脚手架配套设施楼层西侧搭设卸料平台架，西南侧脚手架内外排之间搭设之字形马道，马道坡度小于1：3。在西北侧预留出装修室外电梯位置。五、安全网搭设设脚手架外纵横杆，内侧由下至上满挂密目安全网封严。双排脚手架内首层标高处，沿内外大
