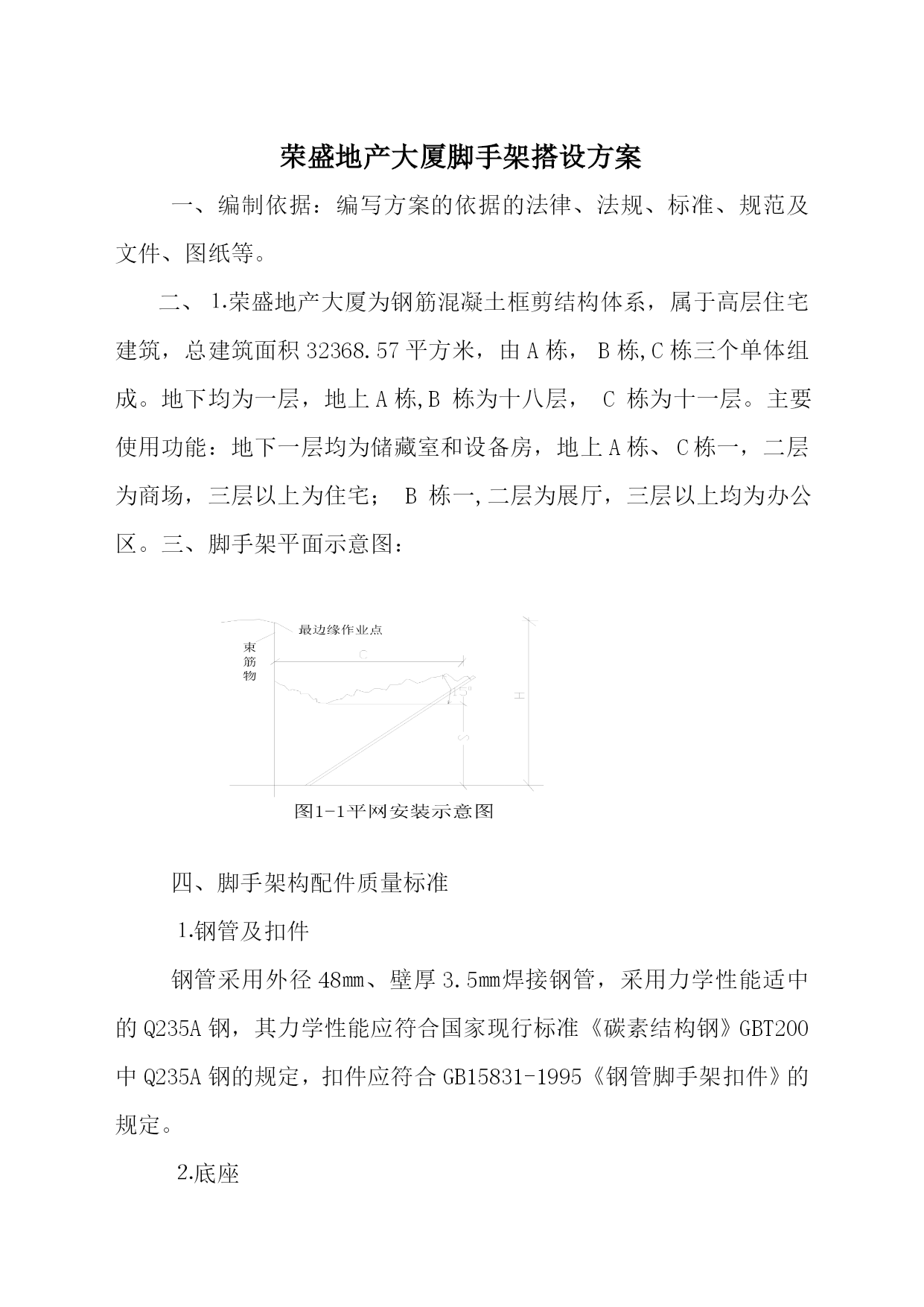

荣盛地产大厦脚手架搭设方案一、编制依据：编写方案的依据的法律、法规、标准、规范及文件、图纸等。二、⒈荣盛地产大厦为钢筋混凝土框剪结构体系，属于高层住宅建筑，总建筑面积32368.57平方米，由A栋，B栋,C栋三个单体组成。地下均为一层，地上A栋,B栋为十八层，C栋为十一层。主要使用功能：地下一层均为储藏室和设备房，地上A栋、C栋一，二层为商场，三层以上为住宅；B栋一,二层为展厅，三层以上均为办公区。三、脚手架平面示意图：HYPERLINK"E:\\程序\\CAD\\zm\\脚手架.dwg"四、脚手架构配件质量标准⒈钢管及扣件钢管采用外径48㎜、壁厚3.5㎜焊接钢管，采用力学性能适中的Q235A钢，其力学性能应符合国家现行标准《碳素结构钢》GBT200中Q235A钢的规定，扣件应符合GB15831-1995《钢管脚手架扣件》的规定。⒉底座扣件或钢管脚手架的底座有标准底座和焊接底座两种，标准底座的材质要求同焊接底座的要求，采用Q235A钢，焊条应采用F43型，几何尺寸应符合图示要求分别如下：HYPERLINK"E:\\程序\\CAD\\zm\\脚手架.dwg"五、脚手架的用途及极限荷载值砌筑脚手架，装修用脚手架及外围封闭脚手架搭设高度48米，脚手架外立杆内侧满挂密目网全封闭，脚手架的荷载：结构架3000N/㎡。六、⒈搭设顺序放置纵向扫地杆，自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直）每边竖起3-4根立杆后，随即装设第一步纵向水平杆（与立杆扣接固定）各横向水平杆（小横杆靠近立杆并与纵向水平杆扣接固定）接正立杆垂直和水平杆水平使其符合要求后，按40～60NM力拧紧扣件螺栓，形成脚手架心起始段，按要求依次延伸搭设，直至第一步架交圈完成，交圈后再全面检查一遍脚手架质量和地基情况，严格确保设计要求和脚手架质量设置连墙杆（或加机械撑），按第一步架的作业程序和要求搭设第二步、第三步……随搭设进程及时装设连墙件（或加机力撑）装设作业层间横杆，（在脚手架横向杆之间架设的用缩小铺板支撑跨度的横杆）铺设脚手架板和装设作业层程杆挡脚板及密目网全封闭。⒉一般基础做法首先进行搭设场地平整、夯实工作，从建筑物主体向外围3-5%找坡，回填土夯实后上面铺设厚5㎝、20㎝以上宽木脚手板建筑物周围长装置之后在木脚手板上放置钢底座，钢底座上放置立杆，按设计的立杆间距进行放线定位，铺设木脚手板要平移，不得悬空。⒊排水措施在距脚手架外排立杆外侧0.5米外设置一排水沟在最低点设置积水坑，水流入坑内，用潜水泵将水排出，排水沟坡度为3-5%。⒋构造要求⑴立杆的间距、垂直度立杆间距用1.5米，允许搭设偏差±5㎝，立杆垂直度允许搭设偏差±10㎝。⑵扫地杆设置从垫板往上20㎝处设置扫地杆，扫地杆采用对接接长，扫地杆在端头立杆交接处伸出扣件长度不小于10㎝。⑶横杆间距、平整度横杆间距采用1.8米，采用对接方法接长，横杆两端高差，不能超过2㎝，纵向水平杆全长平整度不能超过±10㎝。⑷立杆、横杆接长的详细做法立杆上的对接扣件应交错布置，两个相邻立杆的接头不应设在同步同跨内，两相邻立杆接头在高度方向错开的距离不应小于500㎜，各接头中心距立节点的距离不应大于步距的1/3。纵向水平杆对接接头应交错布置，不应设在同步，同跨内相邻接头水平距离不应小于500㎝，并应避免设在纵向水平杆的跨在（见附图）⒌架体与建筑的结构的拉结要求⑴构造形式采用刚性连接方式，连墙件的连墙杆采用两根50㎝短管用直角扣件中间夹垫木因定于墙上，具体做法见附图。⑵布置要求连墙杆在垂直间距不应大于4米，水平间距不大于6米的位置上设置，设置时易靠近立节点，距离不应大于30㎝，必须从底部第一根纵向水平杆处开始设置，布设形式可以采用花排，也可采用并排，宜优先采用花排，门窗洞口采用短向拉结钢管长度过门窗洞口边缘250㎜以上。七、剪刀撑的搭设方法在建筑物四周转交外必须设置剪力撑，每道剪力撑跨立柱的根数宜在5-7根之间，每道剪力撑的宽度不应小于4跨，且不小于6米，斜杆与地面的倾角宜化450～600之间，由底部横向连续设置，中间每道剪力撑的净距不应大于15米。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距端点的距离不应大于15㎝，剪力撑接长采用搭接接长，搭接长度不小于100㎝，用3个扣件等距离布置，扣件扣在钢管端头处不小于10㎝，剪刀撑下端一定要落地。八、小横杆的设置每一端点处必须设置一根横向水平杆并采用直角扣件扣紧在纵向水平杆上部，端头处伸出长度不小于10㎝立杆轴线偏离立节点的距离不应大于150㎝，在双排架中，靠墙一侧的外
