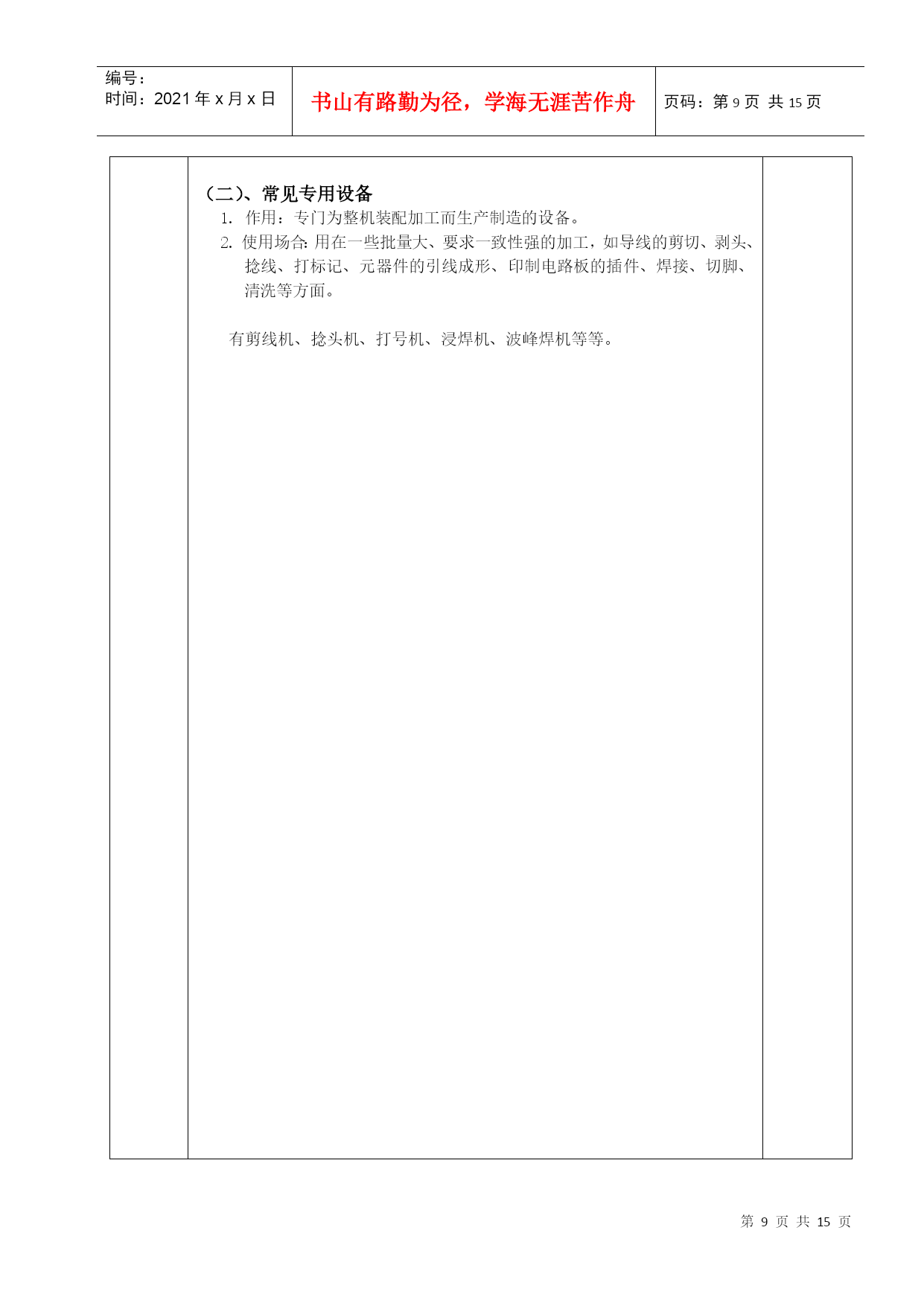

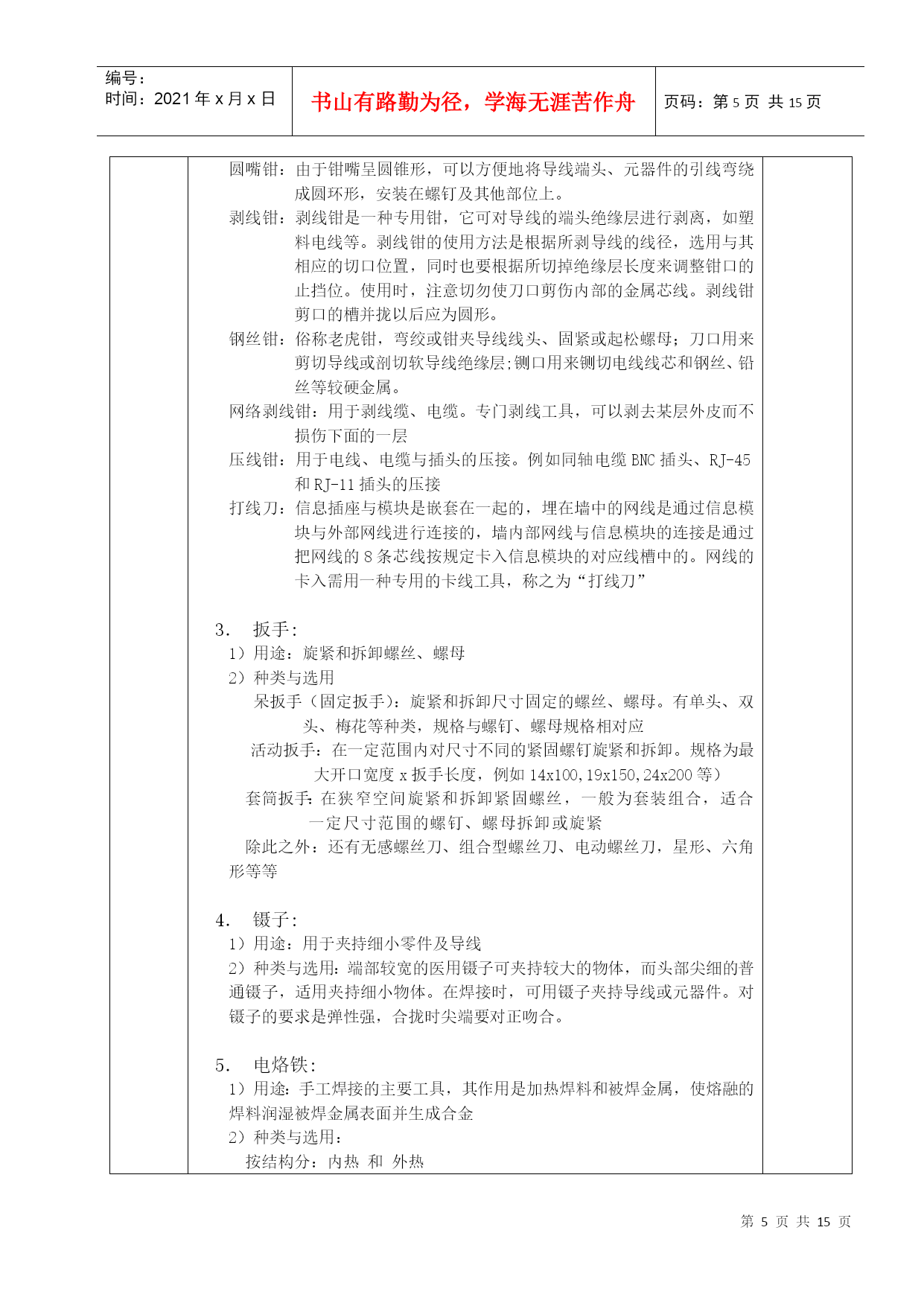

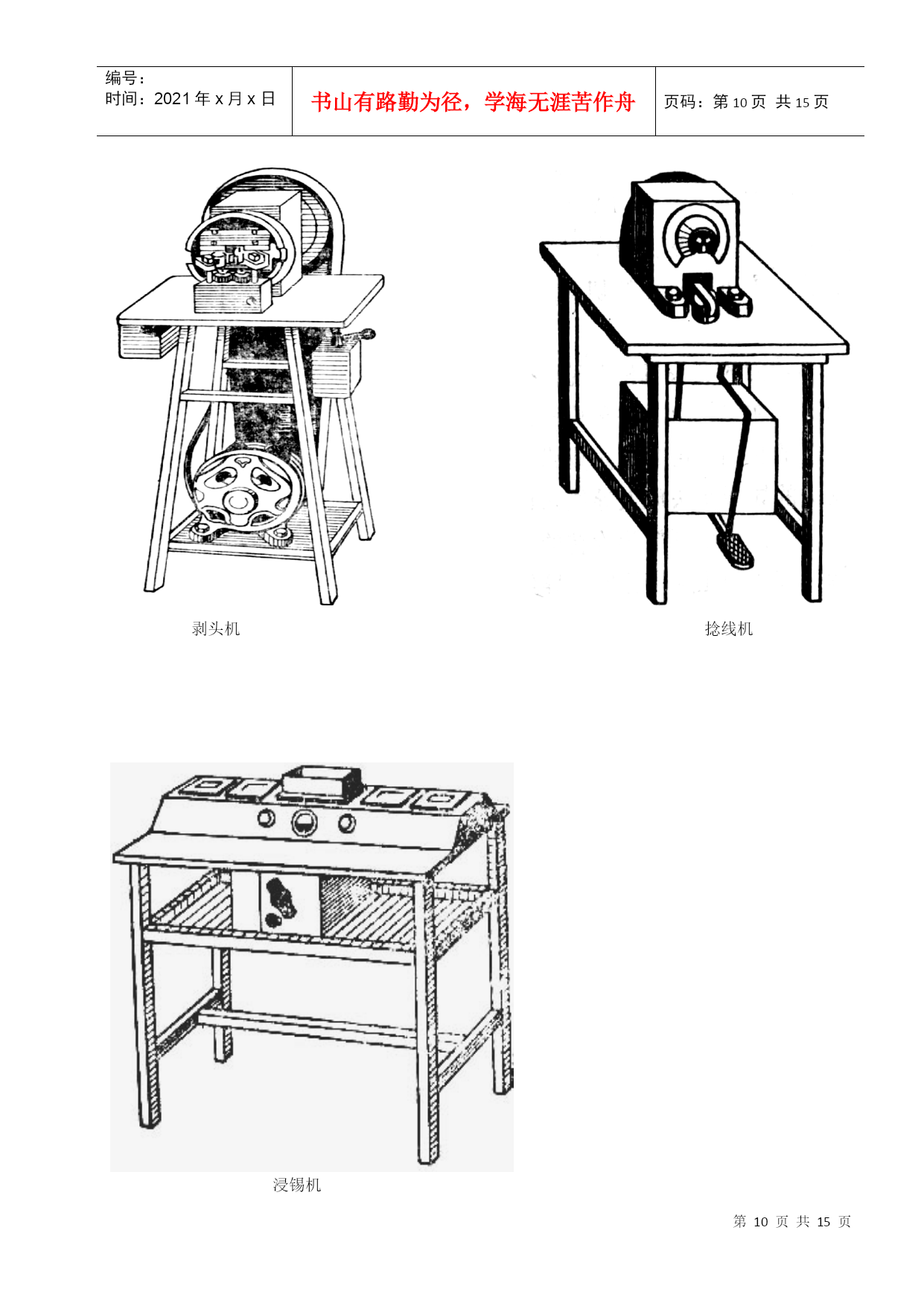

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE15页共NUMPAGES15页第PAGE\*MERGEFORMAT15页共NUMPAGES\*MERGEFORMAT15页模块二常用装配工具与钳工工艺课题项目一常用工具、设备教学目标1.了解并掌握常用工具、设备及其作用和使用方法课型新授课教学时数2教材分析重点常用工具的名称、外形及用途难点教具教学方法讲述、实物展示板书设计一、常用手工工具螺丝刀：-一字-十字-钟表2．钳子：-尖、扁、斜、圆-剥线钳-网络剥线钳-压线钳-打线刀3．扳手：-呆扳手（固定）-活动扳手-套筒扳手4．镊子：5．电烙铁：内热、外热恒温式吸锡式热风6.试电笔7.什锦锉-方、圆、半圆……8.手摇钻和微型电钻二、常见专用设备课外作业教学后记及改进教学过程教学内容教学方法一、复习导入：上一模块我们学习了常用电子元器件、主要参数、检测方法等，提问：主要包括哪些？用途？外观？怎样检测？这门课叫做电子技术工艺基础，那么什么是工艺呢？工艺就是：生产者利用设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为产品的工序、方法或技术。本节课就开始介绍电子工艺中常用的工具和设备。二、新课（一）、常用手工工具课本中给出了一些常用手工工具的名称、品种、外形、规格以及用途。1．螺丝刀（起子、改锥）:用途：紧固螺钉和拆卸螺钉，应用时应根据螺钉的大小选择合适的规格。种类与选用一字起：它的规格是以手柄以外的刀体长度进行表示，常用的一字形格有：50mm、75mm、100mm、150mm、200mm、250mm、300mm等。（还有用用刀头x刀体来表示的，例如2x75mm）选用一字形螺丝刀时，要注意螺丝刀的刀口宽窄要与螺钉的一字槽相适应，即螺丝刀的刀口尺寸要与螺钉一字槽相吻合，即不能过长，也不能过厚，但也不能太薄。十字起：使用时应据不同大小的螺钉予以选用。如果选用的螺丝刀槽型与螺钉十字槽不能相吻合，这样就会损坏螺钉的十字槽。钟表起：属于精密起子，常用在修理手带型钟表，故有此一称除此之外：还有无感螺丝刀、组合型螺丝刀、电动螺丝刀，星形、六角形等等2．钳子1）用途：用于夹持、固定加工工件或者扭转、弯曲、剪断金属丝线。2）种类与选用尖嘴钳：尖嘴钳的头部尖细，主要用来处理小零件，例如导线打圈、夹小零件。也可用于电路焊接时弯折、加工细导线和夹持元器件的引线等用途。适合在其他工具难于到达的部位进行操作。（规格有130、160、180、200mm，最常用的是160mm）在使用尖嘴钳时应注意不能用尖嘴钳装卸螺丝、螺母；用力夹持硬金属导线及其硬物，以避免钳嘴的损坏。对带绝缘柄的尖嘴钳，要保护好其绝缘层，以保证使用的安全。扁嘴钳：又叫平嘴钳，它主要用于元器件引线及较粗导线的成型，裸导线拉直等，并能用它夹住元器件引线，以帮助散热斜嘴钳：又叫斜口钳、偏口钳或短线钳。有圆弧形的钳头和上翘的刃口。偏口钳的主要用途是剪切导线。在使用偏口钳时应注意使钳口朝下，以防止被剪下的线头伤人。另外偏口钳也不能用于剪切较粗的钢丝及螺钉等硬物，以防损坏其钳口。严禁使用塑料套已损坏的偏口钳剪切带电导线，以避免发生触电事故，保证人身安全。教学过程教学内容教学方法圆嘴钳：由于钳嘴呈圆锥形，可以方便地将导线端头、元器件的引线弯绕成圆环形，安装在螺钉及其他部位上。剥线钳：剥线钳是一种专用钳，它可对导线的端头绝缘层进行剥离，如塑料电线等。剥线钳的使用方法是根据所剥导线的线径，选用与其相应的切口位置，同时也要根据所切掉绝缘层长度来调整钳口的止挡位。使用时，注意切勿使刀口剪伤内部的金属芯线。剥线钳剪口的槽并拢以后应为圆形。钢丝钳：俗称老虎钳，弯绞或钳夹导线线头、固紧或起松螺母；刀口用来剪切导线或剖切软导线绝缘层;铡口用来铡切电线线芯和钢丝、铅丝等较硬金属。网络剥线钳：用于剥线缆、电缆。专门剥线工具，可以剥去某层外皮而不损伤下面的一层压线钳：用于电线、电缆与插头的压接。例如同轴电缆BNC插头、RJ-45和RJ-11插头的压接打线刀：信息插座与模块是嵌套在一起的，埋在墙中的网线是通过信息模块与外部网线进行连接的，墙内部网线与信息模块的连接是通过把网线的8条芯线按规定卡入信息模块的对应线槽中的。网线的卡入需用一种专用的卡线工具，称之为“打线刀”3．扳手:1）用途：旋紧和拆卸螺丝、螺母2）种类与选用呆扳手（固定扳手）：旋紧和拆卸尺寸固定的螺丝、螺母。有单头、双头、梅花等种类，规格与螺钉、螺母规
