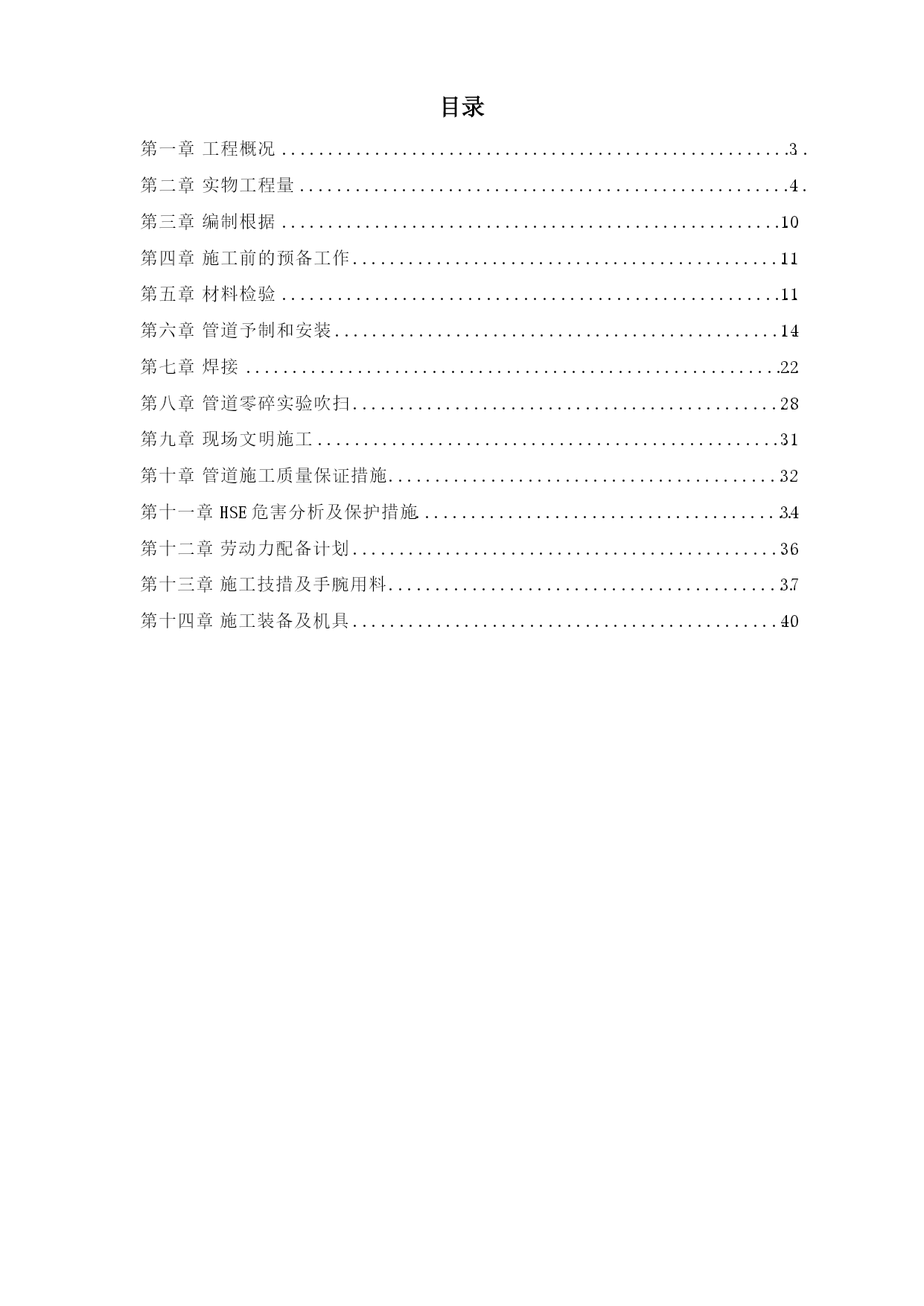

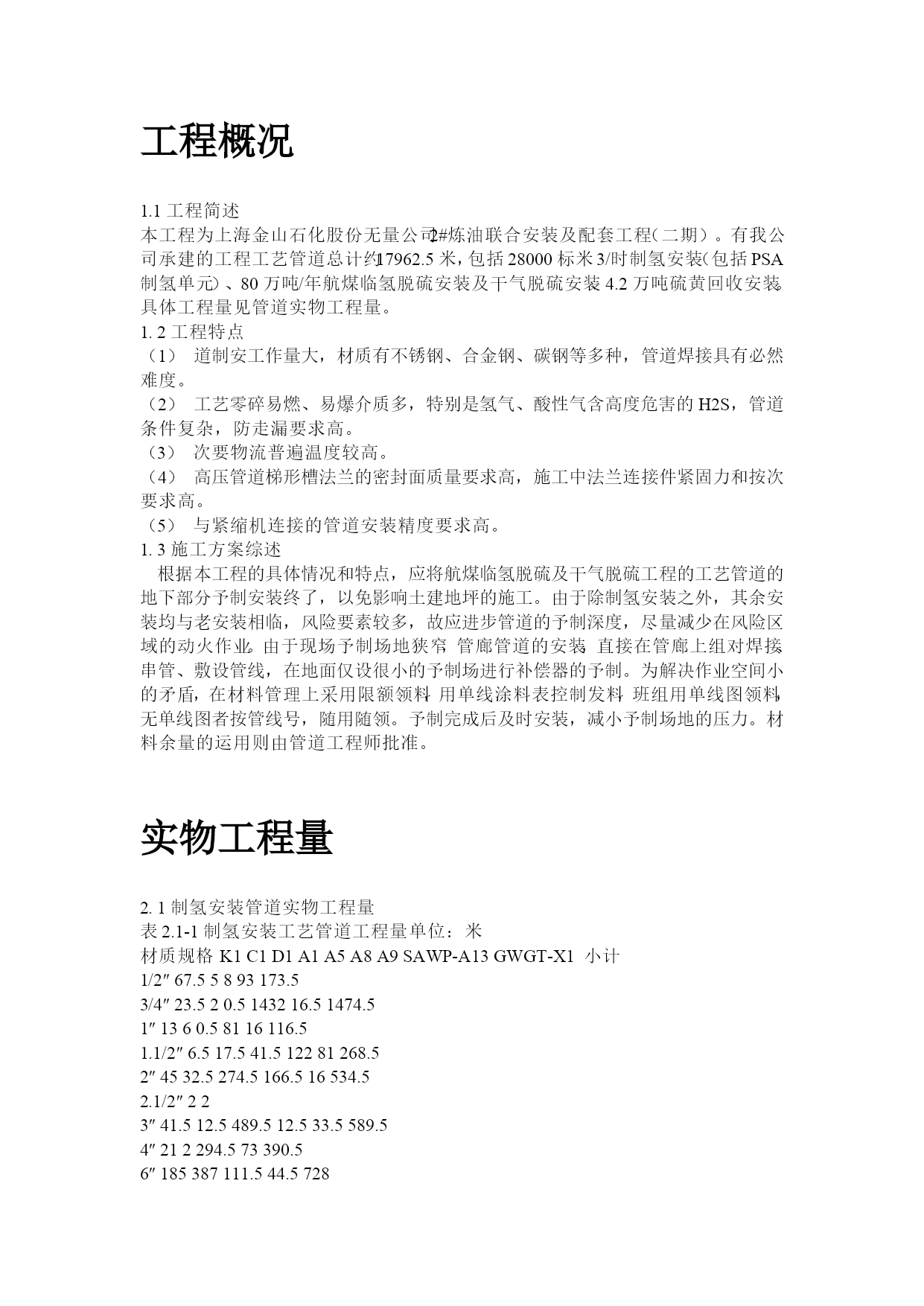

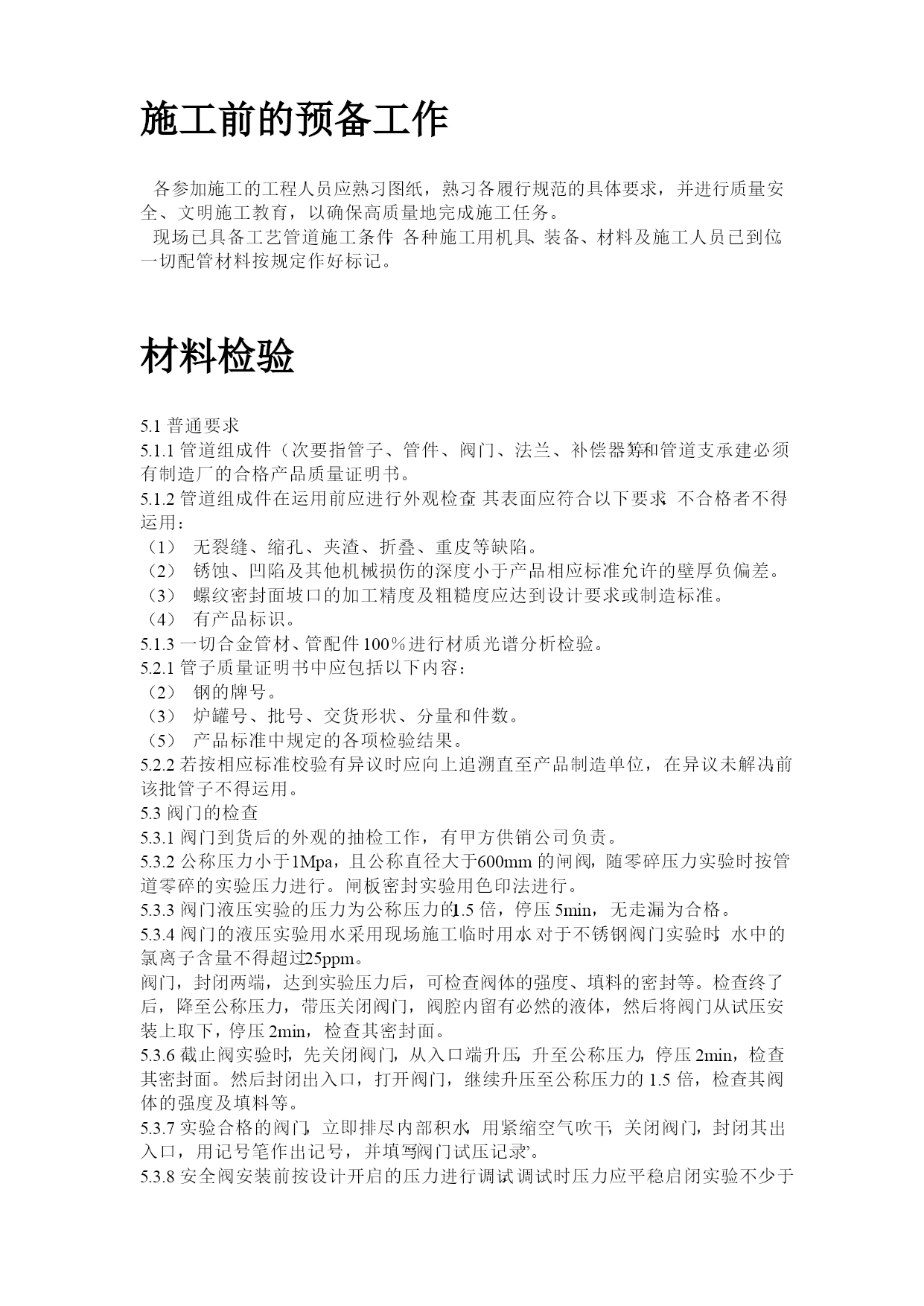

目录TOC\o"1-3"第一章工程概况PAGEREF_Toc207031683\h3第二章实物工程量PAGEREF_Toc207031684\h4第三章编制根据PAGEREF_Toc207031685\h10第四章施工前的预备工作PAGEREF_Toc207031686\h11第五章材料检验PAGEREF_Toc207031687\h11第六章管道予制和安装PAGEREF_Toc207031688\h14第七章焊接PAGEREF_Toc207031689\h22第八章管道零碎实验吹扫PAGEREF_Toc207031690\h28第九章现场文明施工PAGEREF_Toc207031691\h31第十章管道施工质量保证措施PAGEREF_Toc207031692\h32第十一章HSE危害分析及保护措施PAGEREF_Toc207031693\h34第十二章劳动力配备计划PAGEREF_Toc207031694\h36第十三章施工技措及手腕用料PAGEREF_Toc207031695\h37第十四章施工装备及机具PAGEREF_Toc207031696\h40工程概况1.1工程简述本工程为上海金山石化股份无量公司2#炼油联合安装及配套工程（二期）。有我公司承建的工程工艺管道总计约17962.5米，包括28000标米3/时制氢安装（包括PSA制氢单元）、80万吨/年航煤临氢脱硫安装及干气脱硫安装、4.2万吨硫黄回收安装。具体工程量见管道实物工程量。1.2工程特点（1）道制安工作量大，材质有不锈钢、合金钢、碳钢等多种，管道焊接具有必然难度。（2）工艺零碎易燃、易爆介质多，特别是氢气、酸性气含高度危害的H2S，管道条件复杂，防走漏要求高。（3）次要物流普遍温度较高。（4）高压管道梯形槽法兰的密封面质量要求高，施工中法兰连接件紧固力和按次要求高。（5）与紧缩机连接的管道安装精度要求高。1.3施工方案综述根据本工程的具体情况和特点，应将航煤临氢脱硫及干气脱硫工程的工艺管道的地下部分予制安装终了，以免影响土建地坪的施工。由于除制氢安装之外，其余安装均与老安装相临，风险要素较多，故应进步管道的予制深度，尽量减少在风险区域的动火作业。由于现场予制场地狭窄，管廊管道的安装，直接在管廊上组对焊接、串管、敷设管线，在地面仅设很小的予制场进行补偿器的予制。为解决作业空间小的矛盾，在材料管理上采用限额领料，用单线涂料表控制发料，班组用单线图领料，无单线图者按管线号，随用随领。予制完成后及时安装，减小予制场地的压力。材料余量的运用则由管道工程师批准。实物工程量2.1制氢安装管道实物工程量表2.1-1制氢安装工艺管道工程量单位：米材质规格K1C1D1A1A5A8A9SAWP-A13GWGT-X1小计1/2″67.55893173.53/4″23.520.5143216.51474.51″1360.58116116.51.1/2″6.517.541.512281268.52″4532.5274.5166.516534.52.1/2″223″41.512.5489.512.533.5589.54″212294.573390.56″185387111.544.57288″0.518872260.510″72.516137366.559212″4632.5358121.514″121.51616.515416″76.519.59618″464620″12.512.528″44.544.5小计458450363391.51049.544.533.544.5975604.53.2航煤及干气脱硫安装管道实物工程量表2.2-1航煤及干气脱硫安装工艺管道工程量单位：米材质规格K1K4A1A8A9GWGT-X1SPIW-A3SAWP-13小计1/2″814.5814.53/4″653115381″285.518303.51.1/2″7.5904911.52″83784.5867.52.1/2″13.513.53″31.272364.5818.74″100110016″119.51127.8421190.38″1927.51927.510″3983687512″351712623214″11.5705.571716″343418″21.521.528″20.520.5小计50205.29858.86064.512620.510286阐明：K1：Oci18Ni10Ti；K4：OOCr17Ni14Mo2；C1：1.1/4Cr
