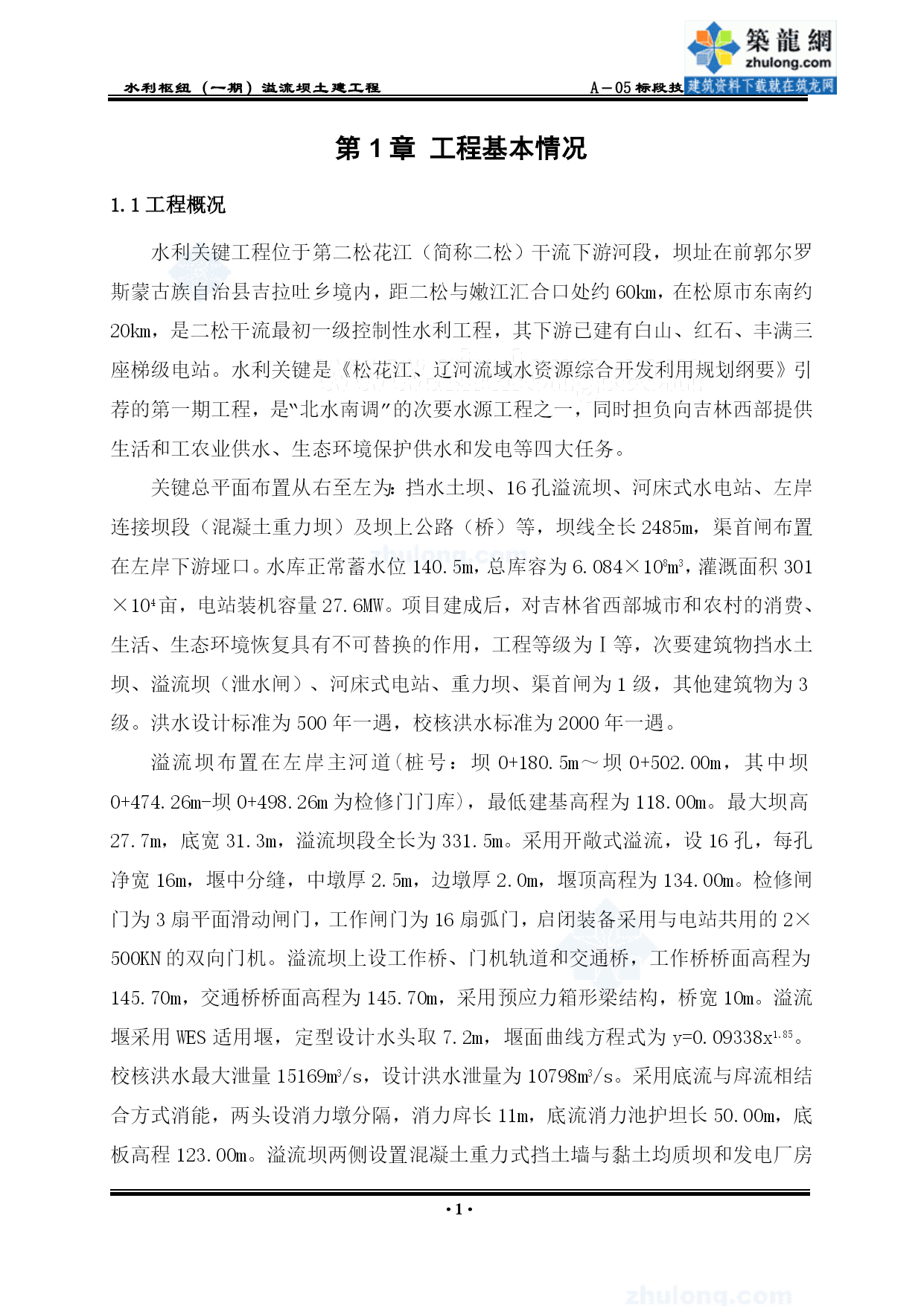

水利枢纽（一期）溢流坝土建工程A－05标段技术投标文件·PAGE239·第1章工程基本情况1.1工程概况水利关键工程位于第二松花江（简称二松）干流下游河段，坝址在前郭尔罗斯蒙古族自治县吉拉吐乡境内，距二松与嫩江汇合口处约60km，在松原市东南约20km，是二松干流最初一级控制性水利工程，其下游已建有白山、红石、丰满三座梯级电站。水利关键是《松花江、辽河流域水资源综合开发利用规划纲要》引荐的第一期工程，是“北水南调”的次要水源工程之一，同时担负向吉林西部提供生活和工农业供水、生态环境保护供水和发电等四大任务。关键总平面布置从右至左为：挡水土坝、16孔溢流坝、河床式水电站、左岸连接坝段（混凝土重力坝）及坝上公路（桥）等，坝线全长2485m，渠首闸布置在左岸下游垭口。水库正常蓄水位140.5m，总库容为6.084×108m3，灌溉面积301×104亩，电站装机容量27.6MW。项目建成后，对吉林省西部城市和农村的消费、生活、生态环境恢复具有不可替换的作用，工程等级为Ⅰ等，次要建筑物挡水土坝、溢流坝（泄水闸）、河床式电站、重力坝、渠首闸为1级，其他建筑物为3级。洪水设计标准为500年一遇，校核洪水标准为2000年一遇。溢流坝布置在左岸主河道(桩号：坝0+180.5m～坝0+502.00m，其中坝0+474.26m-坝0+498.26m为检修门门库)，最低建基高程为118.00m。最大坝高27.7m，底宽31.3m，溢流坝段全长为331.5m。采用开敞式溢流，设16孔，每孔净宽16m，堰中分缝，中墩厚2.5m，边墩厚2.0m，堰顶高程为134.00m。检修闸门为3扇平面滑动闸门，工作闸门为16扇弧门，启闭装备采用与电站共用的2×500KN的双向门机。溢流坝上设工作桥、门机轨道和交通桥，工作桥桥面高程为145.70m，交通桥桥面高程为145.70m，采用预应力箱形梁结构，桥宽10m。溢流堰采用WES适用堰，定型设计水头取7.2m，堰面曲线方程式为y=0.09338x1.85。校核洪水最大泄量15169m3/s，设计洪水泄量为10798m3/s。采用底流与戽流相结合方式消能，两头设消力墩分隔，消力戽长11m，底流消力池护坦长50.00m，底板高程123.00m。溢流坝两侧设置混凝土重力式挡土墙与黏土均质坝和发电厂房相连，溢流坝左侧上下游挡土墙分别长为50.0m和75.0m，右侧上下游挡墙分别为33.0m和105.0m。1.2水文气象1.2.1水文水利关键工程位于第二松花江干流下游前郭灌区泵站下游200m处，水库坝址距下游扶余水文站23.4km，水库以上控制流域面积为71783km2，河道长825.8km，河道平均比降为0.4‰。1.2.2气象第二松花江流域地处中纬度欧亚大陆东缘，在全国气候区划中属于北温带大陆性季风气候区。受大气环流的影响，在冷暖气团交替控制下，四季气候变化明显，其气候特点是：春季干燥多大风；夏天酷热多雨；秋季天高气爽日温差大；冬季酷寒而漫长。一年中寒暑温差差异，春秋两季短促。冬季受西北季风的影响，流域处于西伯利亚大陆气团控制下，气候寒冷。日平均气温低于零度的工夫普通从每年的11月上旬开始，到翌年的3月下旬，长达五个月之久。1.2.3冰情第二松花江流域冰情根据松花江和扶余站观测材料统计，松花江站平均初冰日期为11月上旬，终冰日期为4月上旬，最大河心冰厚1.35m，最大岸边冰厚为1.55m。扶余站平均初冰日期为11月上旬，终冰日期为4月上旬，最大河心冰厚1.18m，最大岸边冰厚1.47m。1.3工程地质坝址区内河谷底宽为2935.0～3025.0m，河谷两岸地形不对称，根据成因形状将地貌划分：左岸丘陵状台地、右岸微波状岗地、风砂覆盖的微波状岗地、谷底有低漫滩及风砂覆盖的漫滩阶地等五个类型。溢流坝段（含消力池及尾水部分桩号0+209.46～0+580.96m）段，按设计建基高程116.5m（齿槽115.5m，消力池121.0～124.0m）基础坐在微、弱风化灰绿色或紫红色夹粉砂岩薄层的泥岩上，其中，桩号0+209.46～0+390m为和风化紫红色夹粉砂岩薄层的泥岩，桩号0+390～0+580.96m为微、弱风化灰绿色夹粉砂岩薄层的泥岩（但厚度仅0.5-1.5m，其下仍为紫红色夹粉砂岩薄层的泥岩），根据基岩的埋深、风化情况、砼坝的最大坝高19.5m，微、弱岩体强度差别不大，单轴抗压强度13.20～13.04MPa，允许承载力R=0.8MPa，静弹性模量3.6～7.1GPa。变形模量Ec=1GPa，岩性均一，无不均匀沉陷，可满足低坝承载力和变形要求。1.4对内政通条件水利关键工程，位于第二松花江下游松辽平原，吉林省松原市境内，距松原市21km，有长春～白城铁路及302国道在坝址左岸
