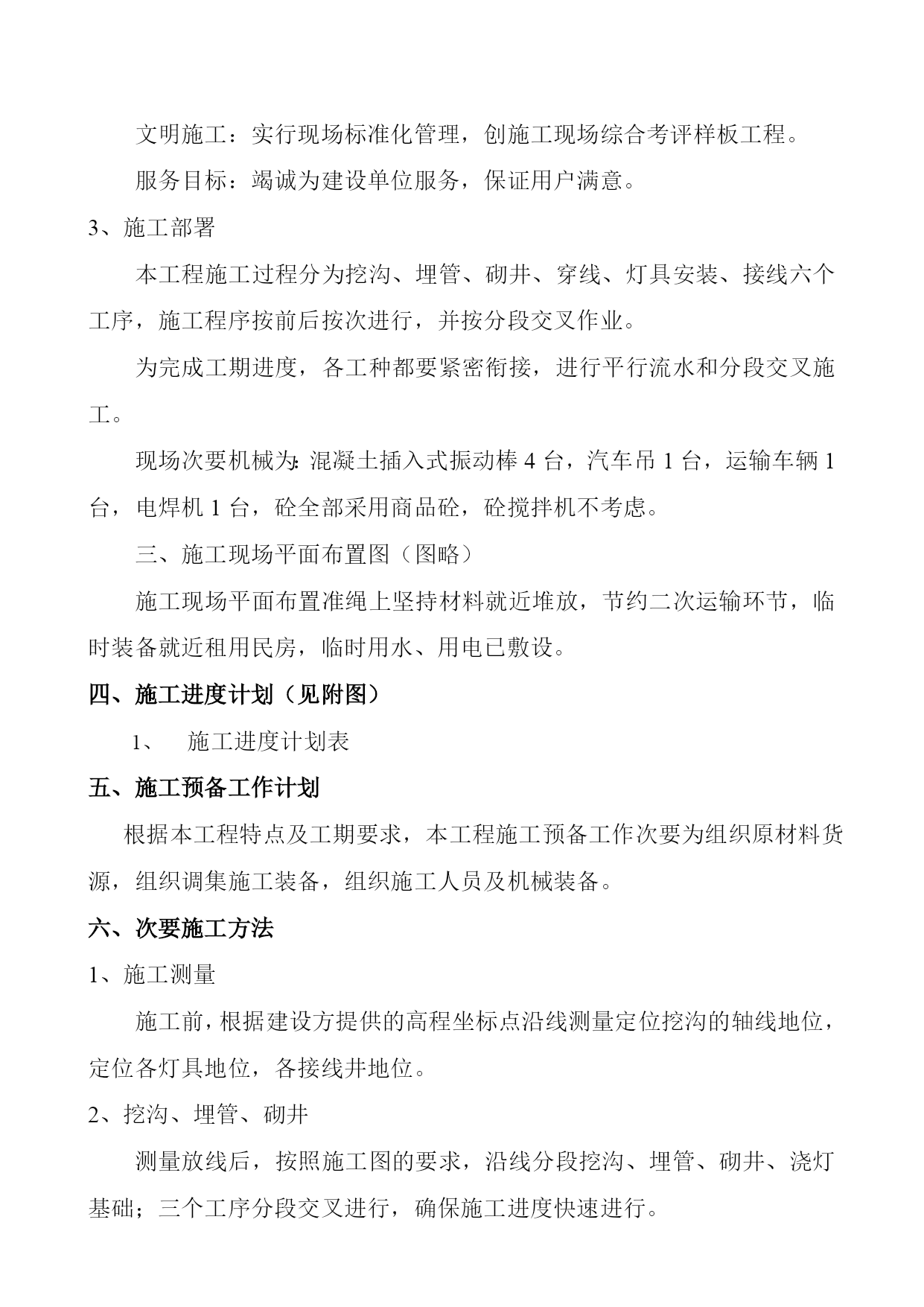

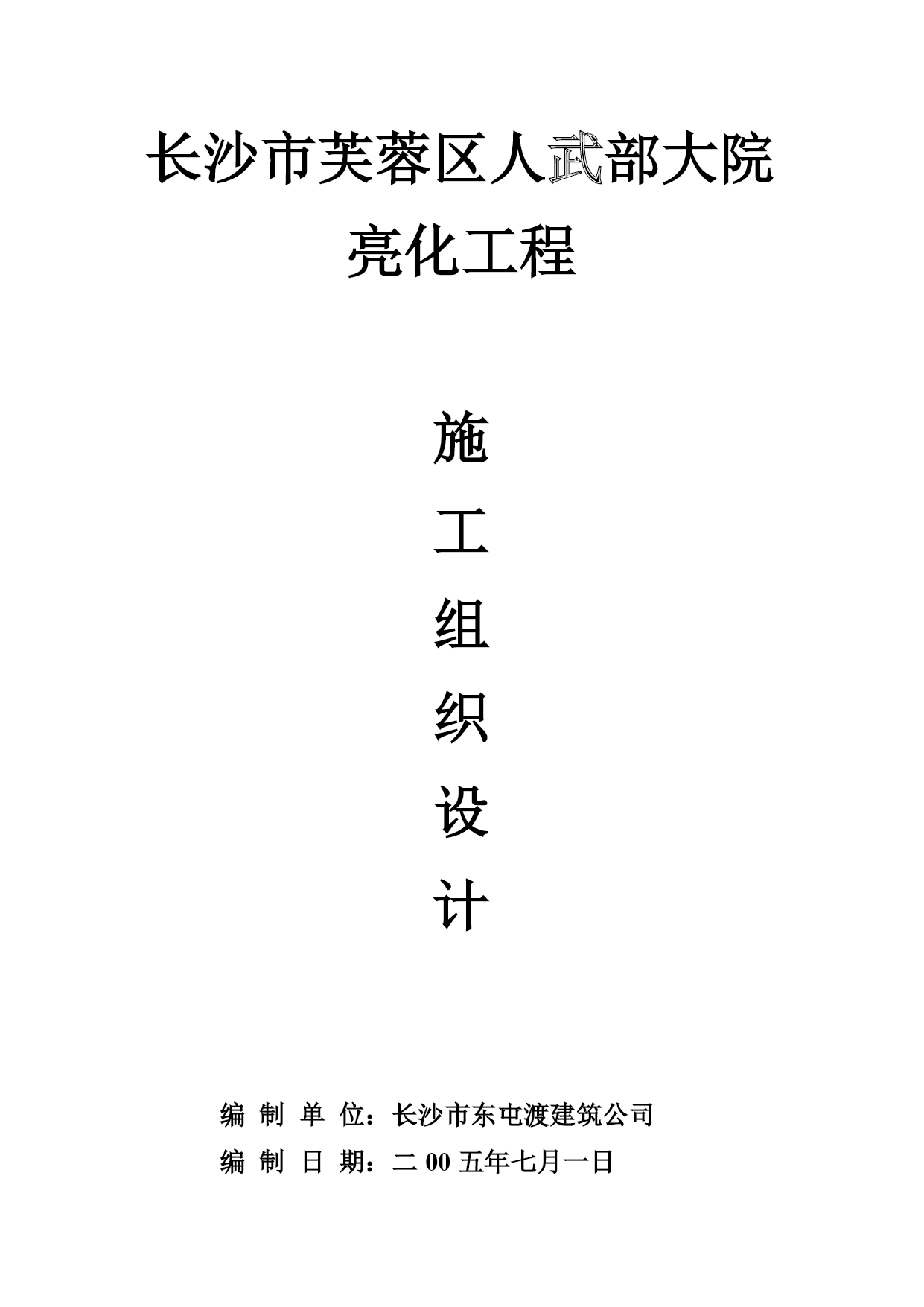

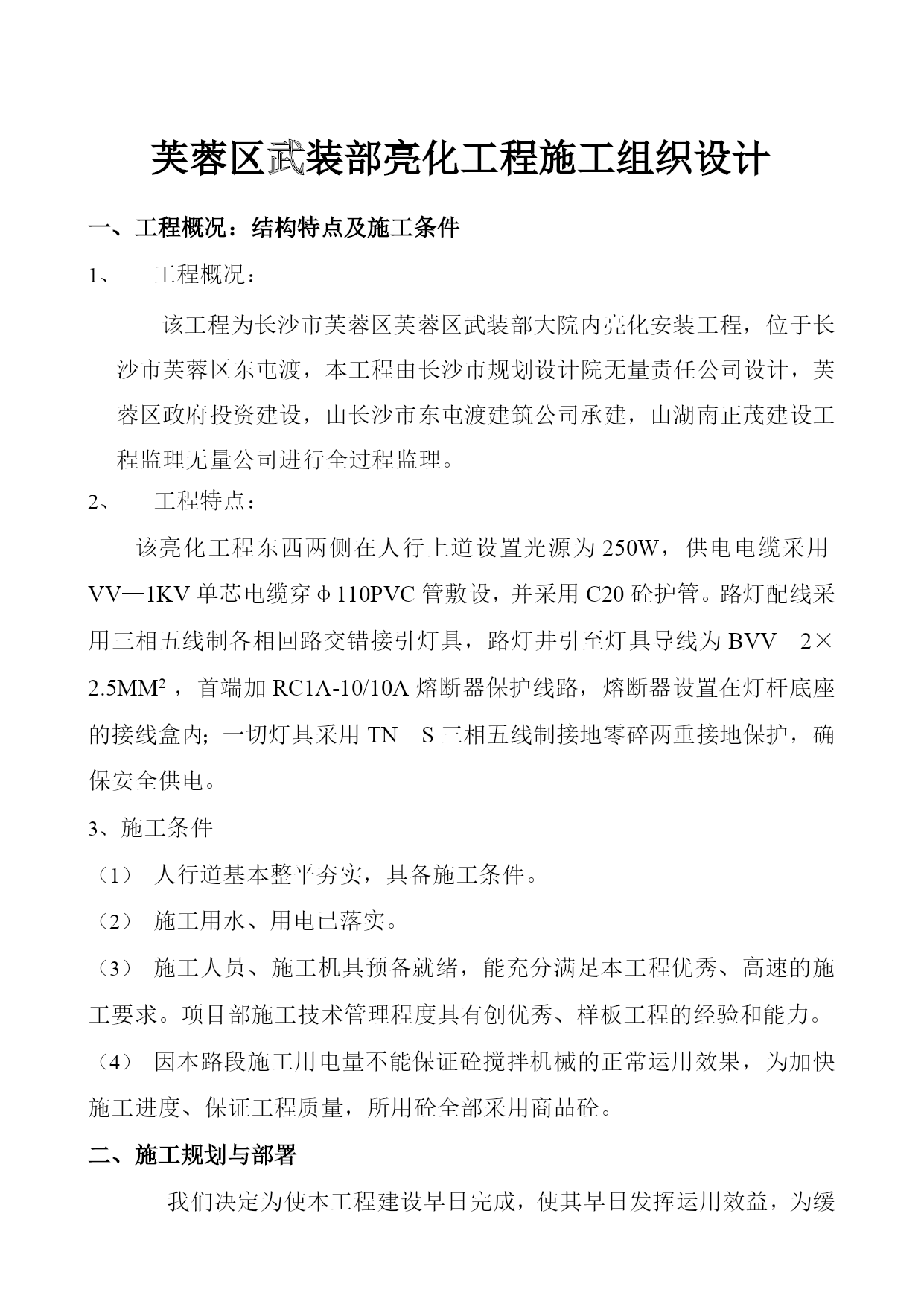

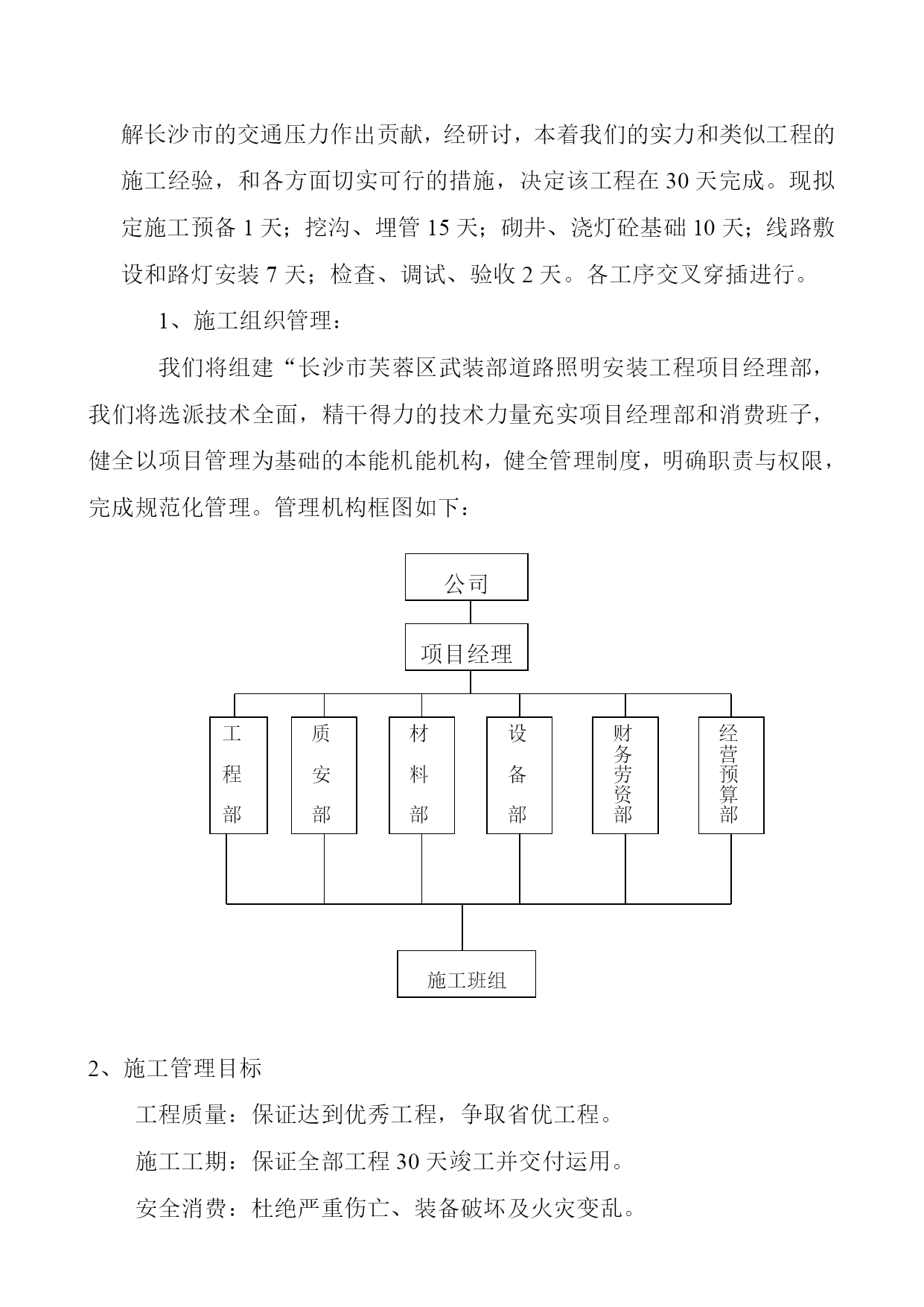

长沙市芙蓉区人武部大院亮化工程施工组织设计编制单位：长沙市东屯渡建筑公司编制日期：二00五年七月一日芙蓉区武装部亮化工程施工组织设计一、工程概况：结构特点及施工条件工程概况：该工程为长沙市芙蓉区芙蓉区武装部大院内亮化安装工程，位于长沙市芙蓉区东屯渡，本工程由长沙市规划设计院无量责任公司设计，芙蓉区政府投资建设，由长沙市东屯渡建筑公司承建，由湖南正茂建设工程监理无量公司进行全过程监理。工程特点：该亮化工程东西两侧在人行上道设置光源为250W，供电电缆采用VV—1KV单芯电缆穿φ110PVC管敷设，并采用C20砼护管。路灯配线采用三相五线制各相回路交错接引灯具，路灯井引至灯具导线为BVV—2×2.5MM2，首端加RC1A-10/10A熔断器保护线路，熔断器设置在灯杆底座的接线盒内；一切灯具采用TN—S三相五线制接地零碎两重接地保护，确保安全供电。施工条件人行道基本整平夯实，具备施工条件。施工用水、用电已落实。施工人员、施工机具预备就绪，能充分满足本工程优秀、高速的施工要求。项目部施工技术管理程度具有创优秀、样板工程的经验和能力。因本路段施工用电量不能保证砼搅拌机械的正常运用效果，为加快施工进度、保证工程质量，所用砼全部采用商品砼。二、施工规划与部署我们决定为使本工程建设早日完成，使其早日发挥运用效益，为缓解长沙市的交通压力作出贡献，经研讨，本着我们的实力和类似工程的施工经验，和各方面切实可行的措施，决定该工程在30天完成。现拟定施工预备1天；挖沟、埋管15天；砌井、浇灯砼基础10天；线路敷设和路灯安装7天；检查、调试、验收2天。各工序交叉穿插进行。1、施工组织管理：我们将组建“长沙市芙蓉区武装部道路照明安装工程项目经理部，我们将选派技术全面，精干得力的技术力量充实项目经理部和消费班子，健全以项目管理为基础的本能机能机构，健全管理制度，明确职责与权限，完成规范化管理。管理机构框图如下：公司工程部施工班组项目经理财务劳资部设备部材料部质安部经营预算部2、施工管理目标工程质量：保证达到优秀工程，争取省优工程。施工工期：保证全部工程30天竣工并交付运用。安全消费：杜绝严重伤亡、装备破坏及火灾变乱。文明施工：实行现场标准化管理，创施工现场综合考评样板工程。服务目标：竭诚为建设单位服务，保证用户满意。3、施工部署本工程施工过程分为挖沟、埋管、砌井、穿线、灯具安装、接线六个工序，施工程序按前后按次进行，并按分段交叉作业。为完成工期进度，各工种都要紧密衔接，进行平行流水和分段交叉施工。现场次要机械为：混凝土插入式振动棒4台，汽车吊1台，运输车辆1台，电焊机1台，砼全部采用商品砼，砼搅拌机不考虑。三、施工现场平面布置图（图略）施工现场平面布置准绳上坚持材料就近堆放，节约二次运输环节，临时装备就近租用民房，临时用水、用电已敷设。四、施工进度计划（见附图）施工进度计划表五、施工预备工作计划根据本工程特点及工期要求，本工程施工预备工作次要为组织原材料货源，组织调集施工装备，组织施工人员及机械装备。六、次要施工方法1、施工测量施工前，根据建设方提供的高程坐标点沿线测量定位挖沟的轴线地位，定位各灯具地位，各接线井地位。2、挖沟、埋管、砌井测量放线后，按照施工图的要求，沿线分段挖沟、埋管、砌井、浇灯基础；三个工序分段交叉进行，确保施工进度快速进行。3、电缆敷设埋管、砌井终了后，即可进行全线电缆敷设，按照施工图要求，以80～120m为一分段进行电缆穿管敷设，随后及时进行电缆绝缘检查，并且做好电缆的编号标记工作，以备各段之间的电缆连接，同时做好施工图要求的接地敷设。4、接线、灯具安装按规定及图纸要求，敷设电缆工作终了后，即可进行灯具安装和接线工作，同时，灯杆的吊装工作也可与电缆敷设同步交叉进行，以利于加快施工进度，延长施工工期。接线过程中，及时复查电缆的绝缘情况及接地电阻，灯具吊装过程中，严厉按照施工组织设计的要求进行，确保安全施工，文明施工，保证工程的顺利进行。5、检测、调试全线施工终了后，在各项基础数据检查合格的情况下，可以进行通电调试，调试过程中，严厉按照国家规范的要求进行，自检合格后，即可请求竣工验收。七、施工进度保证措施为确保工程顺利进行及完成，分如下几个阶段，即按25天工期进行全面控制，工程工期计划施工预备1天；挖沟、埋管10天；砌井、浇灯砼基础5天；线路敷设和路灯安装7天，检查、调试、验收2天。进一步充实完善施工组织设计，严厉落实网络控制计划并编制周、日计划实行。按周总结计划履行情况，调解下周计划，并分段公布计划。每周召开一次甲、乙单方工作谐和会，消费调度会，一致调度指挥，调解战略、战术，
