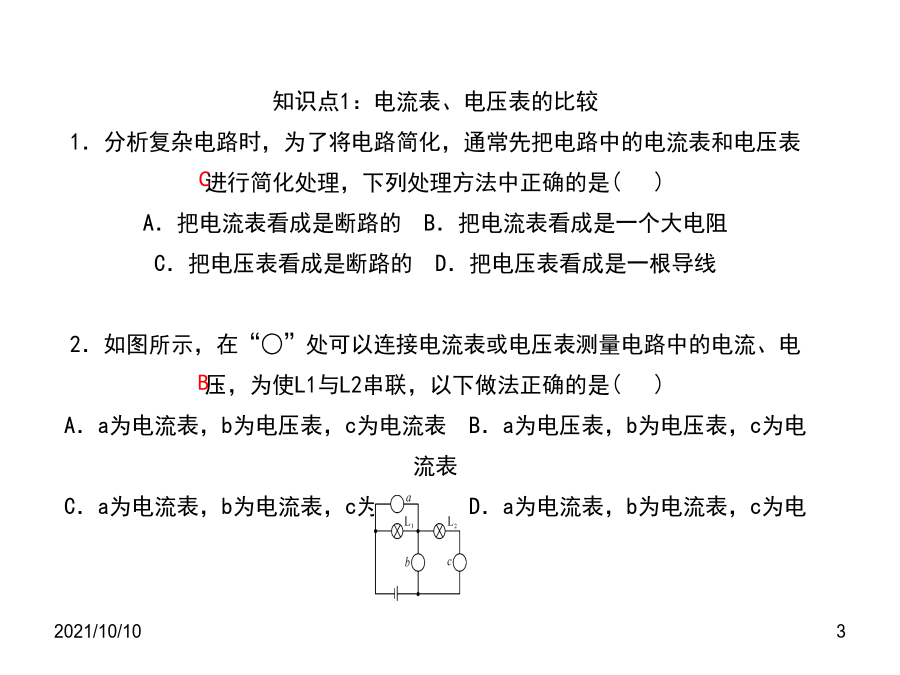

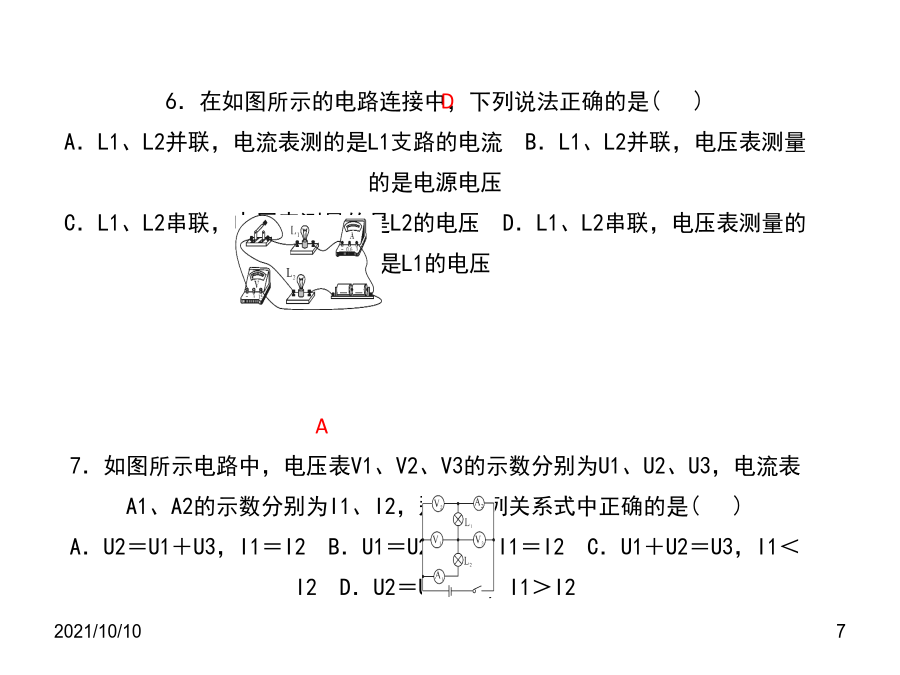

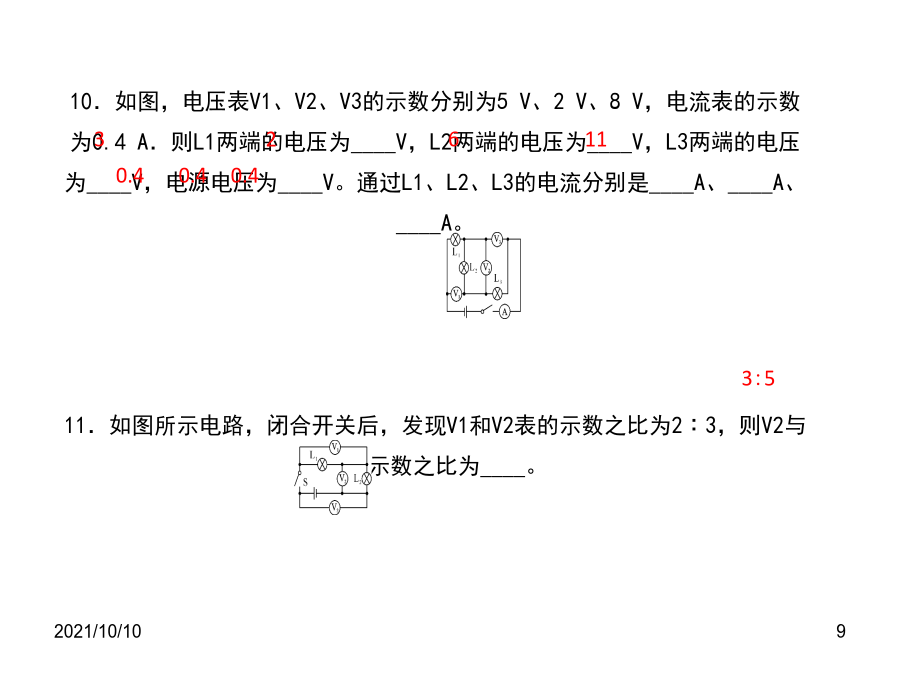

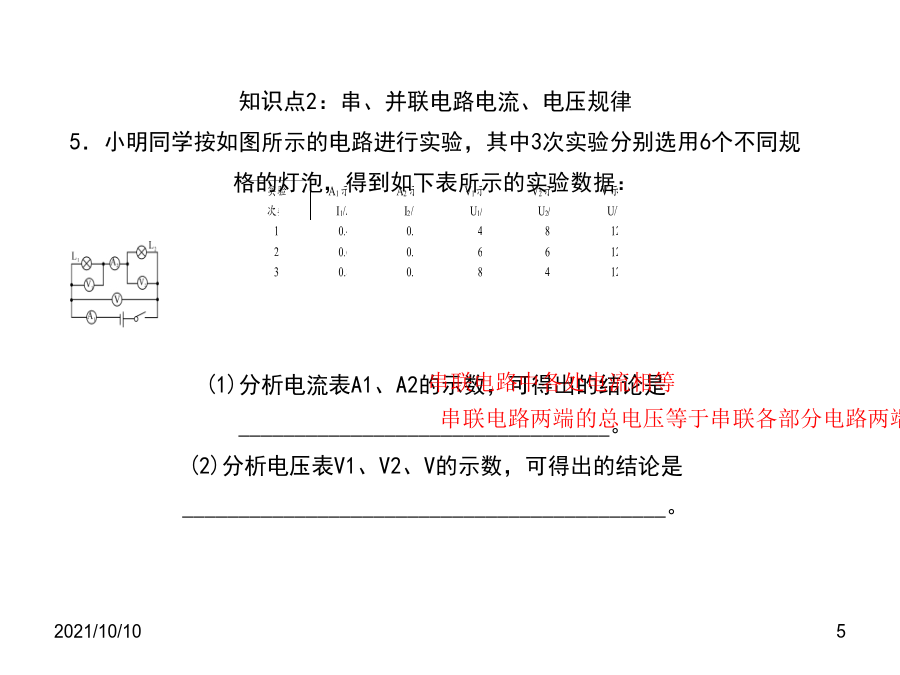

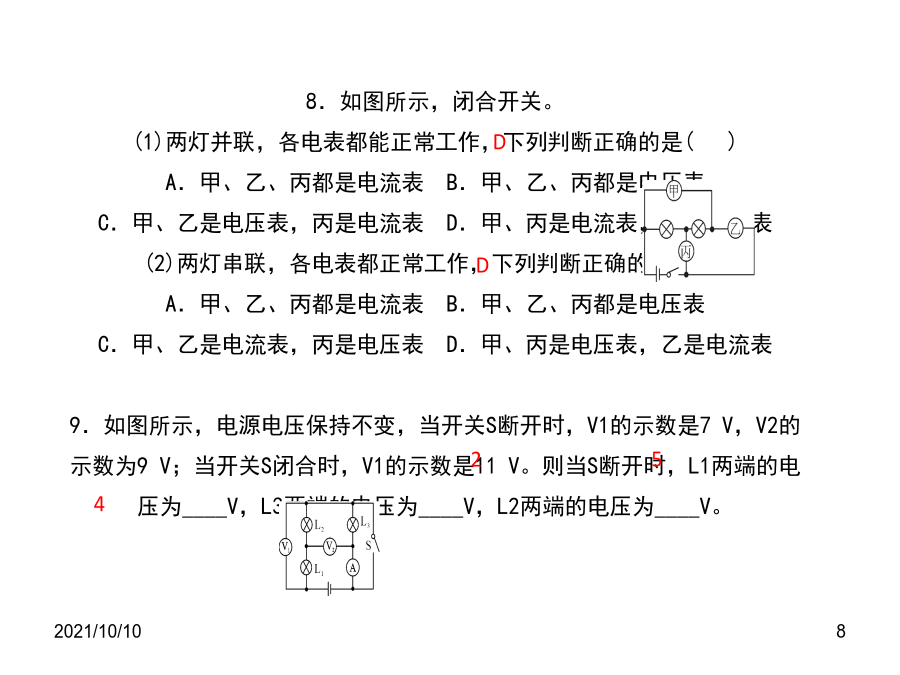

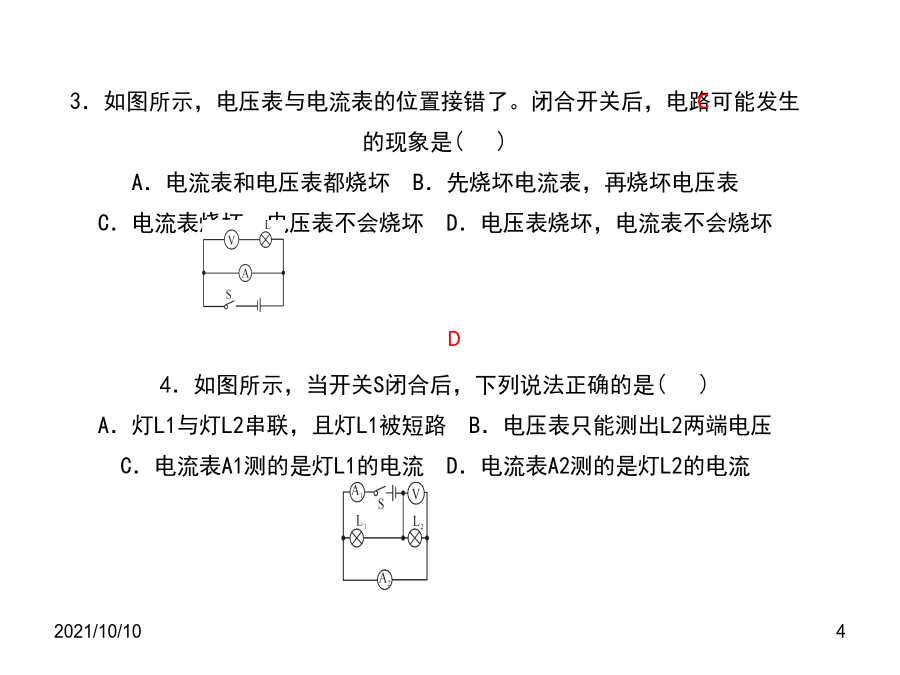

第十六章电压电阻2021/10/10知识点1：电流表、电压表的比较1．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方法中正确的是()A．把电流表看成是断路的B．把电流表看成是一个大电阻C．把电压表看成是断路的D．把电压表看成是一根导线2．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表3．如图所示，电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是()A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表不会烧坏D．电压表烧坏，电流表不会烧坏4．如图所示，当开关S闭合后，下列说法正确的是()A．灯L1与灯L2串联，且灯L1被短路B．电压表只能测出L2两端电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流知识点2：串、并联电路电流、电压规律5．小明同学按如图所示的电路进行实验，其中3次实验分别选用6个不同规格的灯泡，得到如下表所示的实验数据：(1)分析电流表A1、A2的示数，可得出的结论是_________________________________。(2)分析电压表V1、V2、V的示数，可得出的结论是___________________________________________。2021/10/106．在如图所示的电路连接中，下列说法正确的是()A．L1、L2并联，电流表测的是L1支路的电流B．L1、L2并联，电压表测量的是电源电压C．L1、L2串联，电压表测量的是L2的电压D．L1、L2串联，电压表测量的是L1的电压7．如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式中正确的是()A．U2＝U1＋U3，I1＝I2B．U1＝U2＝U3，I1＝I2C．U1＋U2＝U3，I1＜I2D．U2＝U1＋U3，I1＞I28．如图所示，闭合开关。(1)两灯并联，各电表都能正常工作，下列判断正确的是()A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表，丙是电流表D．甲、丙是电流表，乙是电压表(2)两灯串联，各电表都正常工作，下列判断正确的是()A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电流表，丙是电压表D．甲、丙是电压表，乙是电流表9．如图所示，电源电压保持不变，当开关S断开时，V1的示数是7V，V2的示数为9V；当开关S闭合时，V1的示数是11V。则当S断开时，L1两端的电压为____V，L3两端的电压为____V，L2两端的电压为____V。10．如图，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A．则L1两端的电压为____V，L2两端的电压为____V，L3两端的电压为____V，电源电压为____V。通过L1、L2、L3的电流分别是____A、____A、____A。11．如图所示电路，闭合开关后，发现V1和V2表的示数之比为2∶3，则V2与V3的示数之比为____。2021/10/1012．已知通过L1和L2的电流分别是0.2A和0.3A，请按下列要求连接实物图并画出电路图：(1)电压表测量L1的电压；(2)电流表测量通过L1和L2的电流；(3)两节干电池串联起来使用；(4)连线不能交叉。
