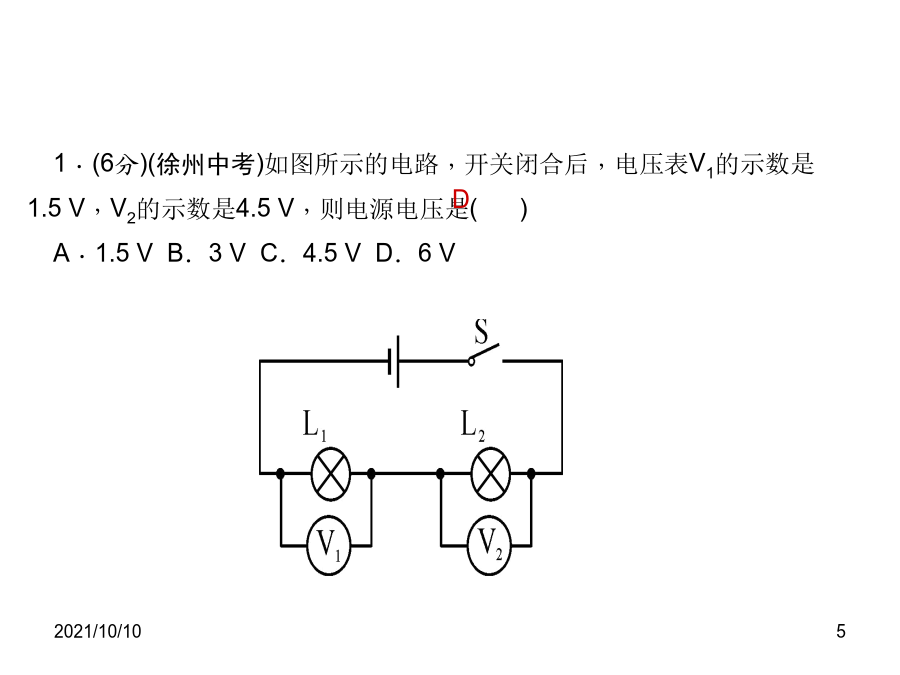

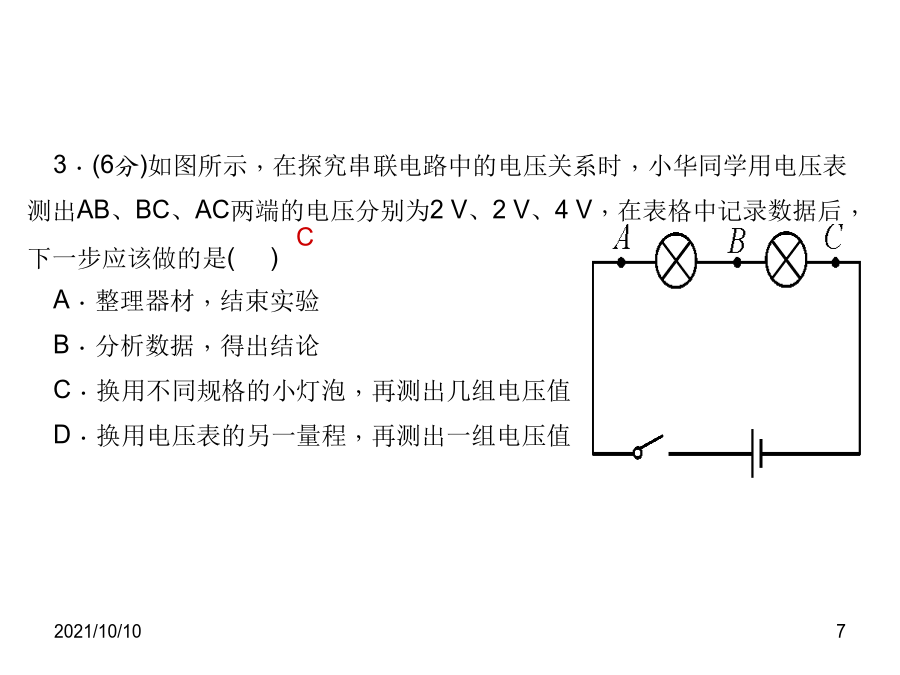

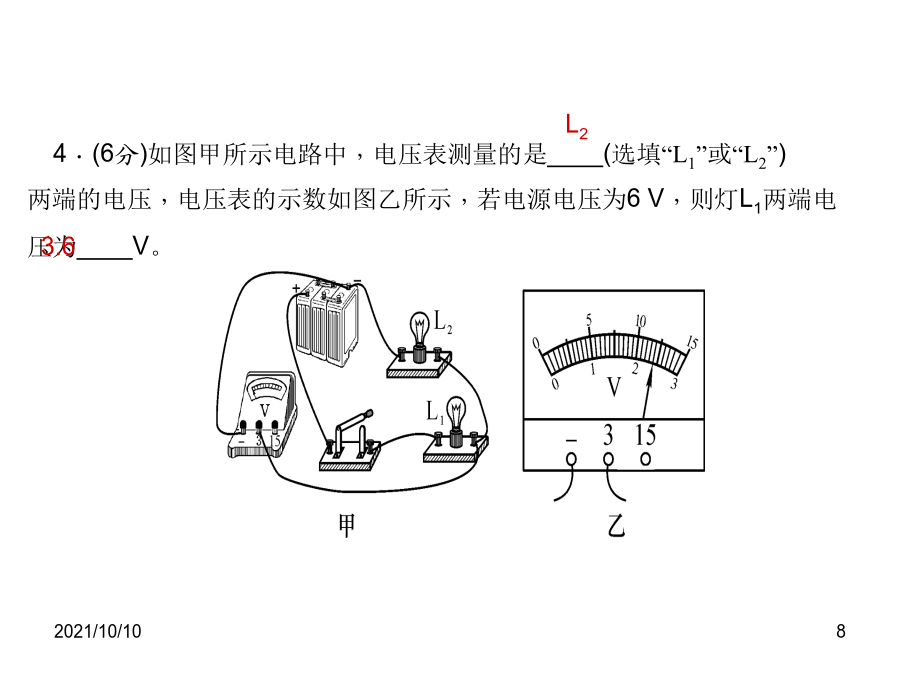

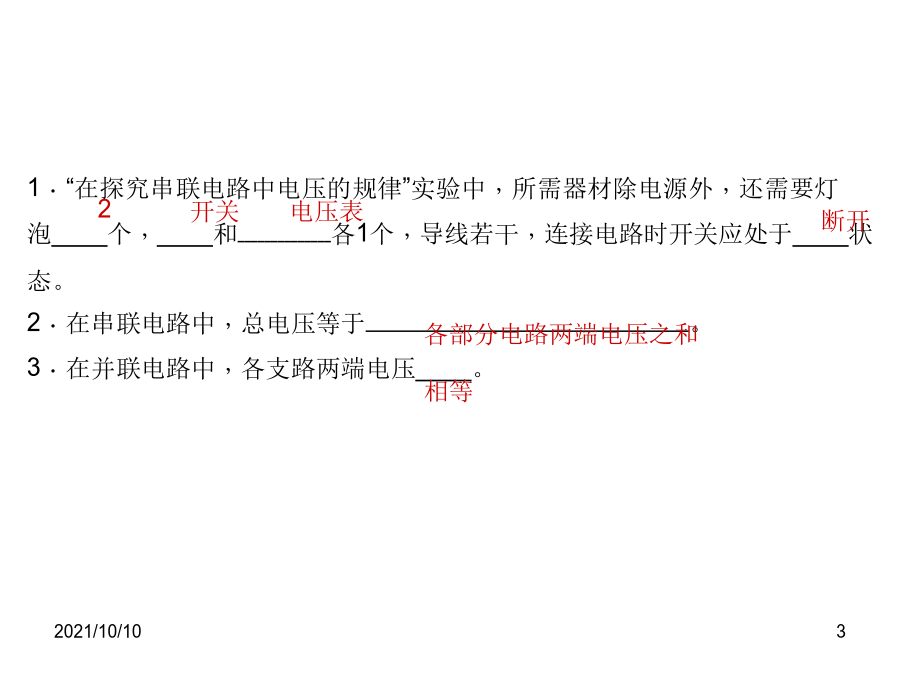

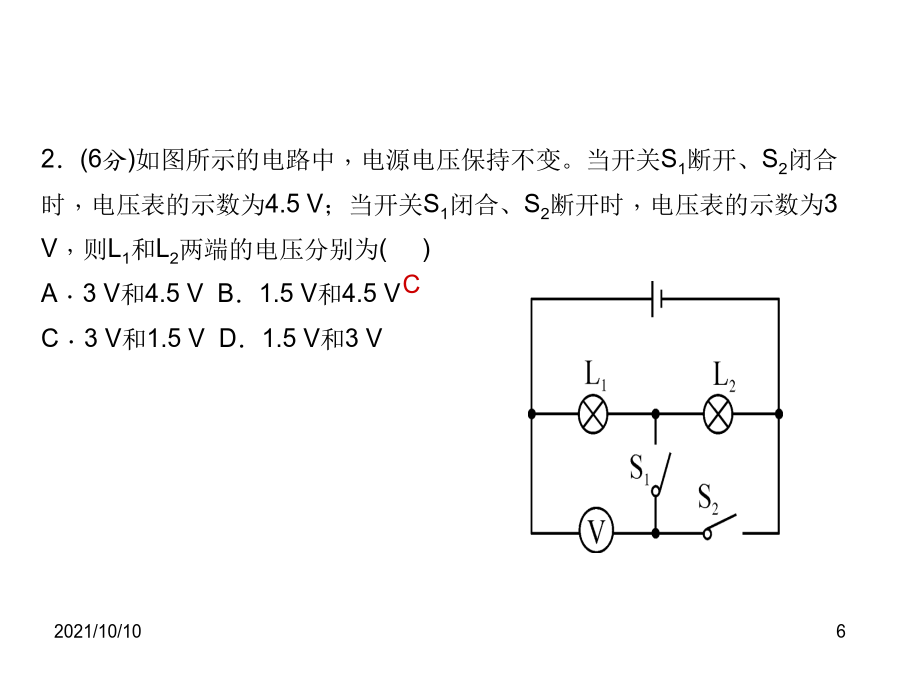

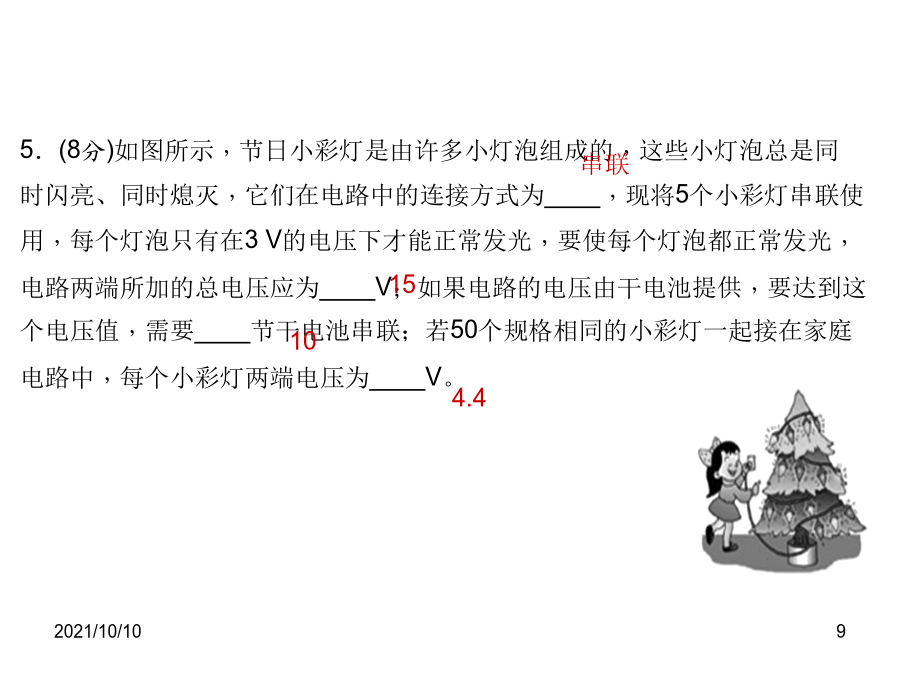

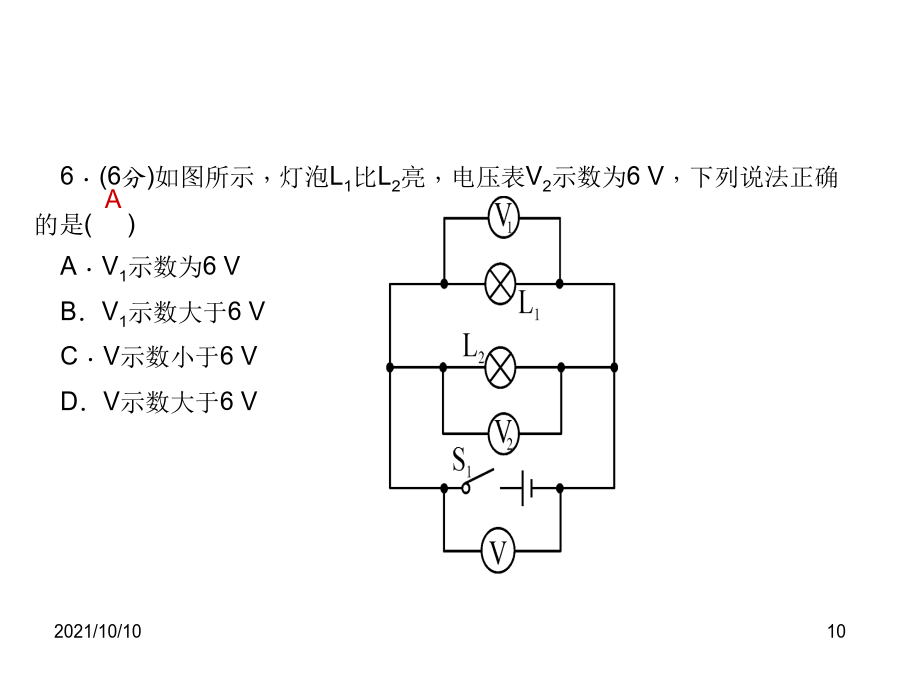

第十六章电压电阻2021/10/101．“在探究串联电路中电压的规律”实验中，所需器材除电源外，还需要灯泡____个，____和各1个，导线若干，连接电路时开关应处于____状态。2．在串联电路中，总电压等于。3．在并联电路中，各支路两端电压____。2021/10/101．(6分)(徐州中考)如图所示的电路，开关闭合后，电压表V1的示数是1.5V，V2的示数是4.5V，则电源电压是()A．1.5VB．3VC．4.5VD．6V2．(6分)如图所示的电路中，电源电压保持不变。当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为()A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V3．(6分)如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB、BC、AC两端的电压分别为2V、2V、4V，在表格中记录数据后，下一步应该做的是()A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值4．(6分)如图甲所示电路中，电压表测量的是____(选填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6V，则灯L1两端电压为____V。5．(8分)如图所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为____，现将5个小彩灯串联使用，每个灯泡只有在3V的电压下才能正常发光，要使每个灯泡都正常发光，电路两端所加的总电压应为____V；如果电路的电压由干电池提供，要达到这个电压值，需要____节干电池串联；若50个规格相同的小彩灯一起接在家庭电路中，每个小彩灯两端电压为____V。6．(6分)如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是()A．V1示数为6VB．V1示数大于6VC．V示数小于6VD．V示数大于6V7．(6分)如图所示电路中，闭合开关S后，电压表V1的示数为4.5V，则电压表V2的示数是____，电源电压是____。8．(6分)如图所示，电源电压保持不变，开关由断开到闭合时，电流表的示数，电压表的示数。(均选填“由小变大”“由大变小”或“保持不变”)2021/10/109．(4分)如图所示，在电路中两个规格完全相同的小灯泡L1、L2，闭合开关S后，L1、L2两端的电压分别为U1、U2，通过电流分别为I1、I2，则下列说法正确的是()A．I1≠I2B．I1＝I2C．U1≠U2D．若L1灯丝烧断，灯L2仍能正常发光10．(4分)如图所示，开关闭合后，三个电压表V1、V2、V3的示数分别为6V、4V、2V，则灯泡L1、L2和L3两端的电压相比()A．L1两端的电压最大B．L2两端的电压最大C．L3两端的电压最大D．三只灯泡两端的电压一样大11．(5分)在如图甲所示电路中，当闭合开关S后，两个电压表的指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别为()A．5.6V1.4VB．7V1.4VC．1.4V7VD．1.4V5.6V12．(5分)如图所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系式中正确的是()A．U2＝U1＋U3，I1＝I2B．U1＝U2＝U3，I1＝I2C．U1＋U2＝U3，I1＜I2D．U2＝U1＋U3，I1＞I213．(5分)将两灯串联接在电路中，它们两端的电压之比为2∶1；若把它们并联后接入电路中，则它们两端的电压之比为()A．2∶1B．1∶2C．1∶1D．条件不足，无法确定14．(5分)如图所示，桌面上两个灯座内装了两个灯泡，闭合开关，两灯同时发光，用电压表测得两灯两端的电压相等，则关于两灯的连接方式，下列说法正确的是()A．一定是串联B．一定是并联C．可能是串联，也可能是并联D．以上说法都不对15．(9分)如图所示电路，当S1、S2都断开时，电压表示数____电源电压；当S1、S2都闭合时，电压表示数____电源电压；当S1闭合，S2断开时，电压表示数____电源电压。(均选填“大于”“小于”或“等于”)16．(3分)小宝在探究电路中电压关系时，根据实验数据绘制了电压U2随电压U1变化的图象，如图所示，请你根据该图象写出电压U1和U2的关系式为。2021/10/1017．(10分)为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。探究一探究串联电路中电压的规律(1)用导线把图甲中灯泡L1____接线柱与L2____接线柱相连。(2)
