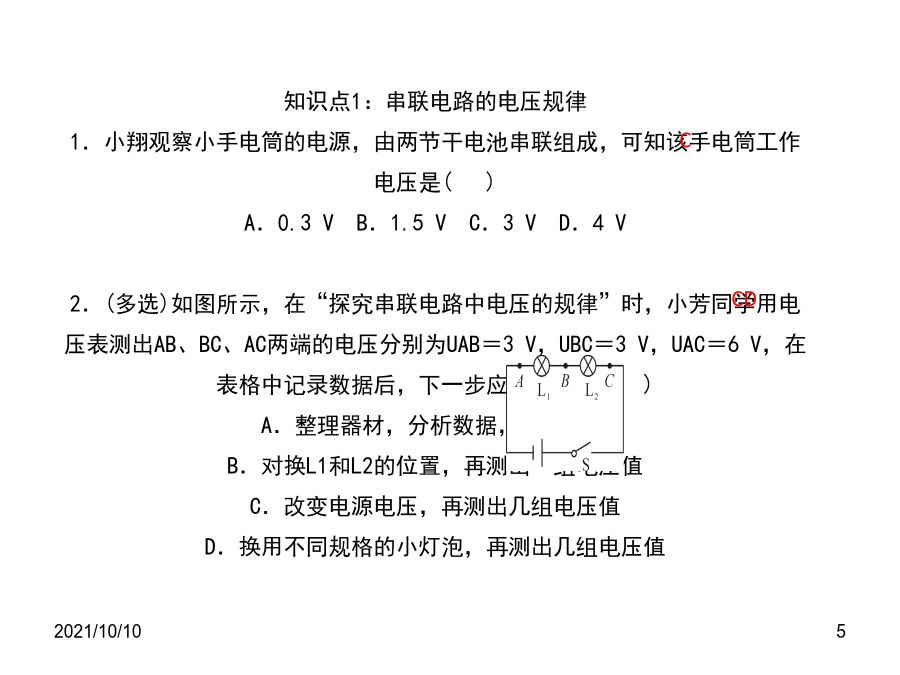

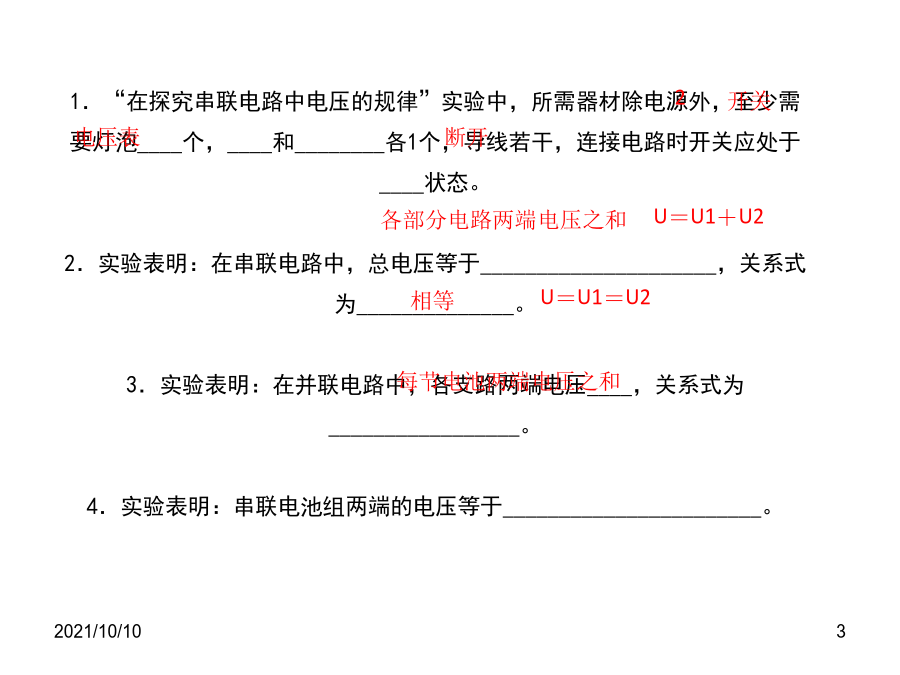

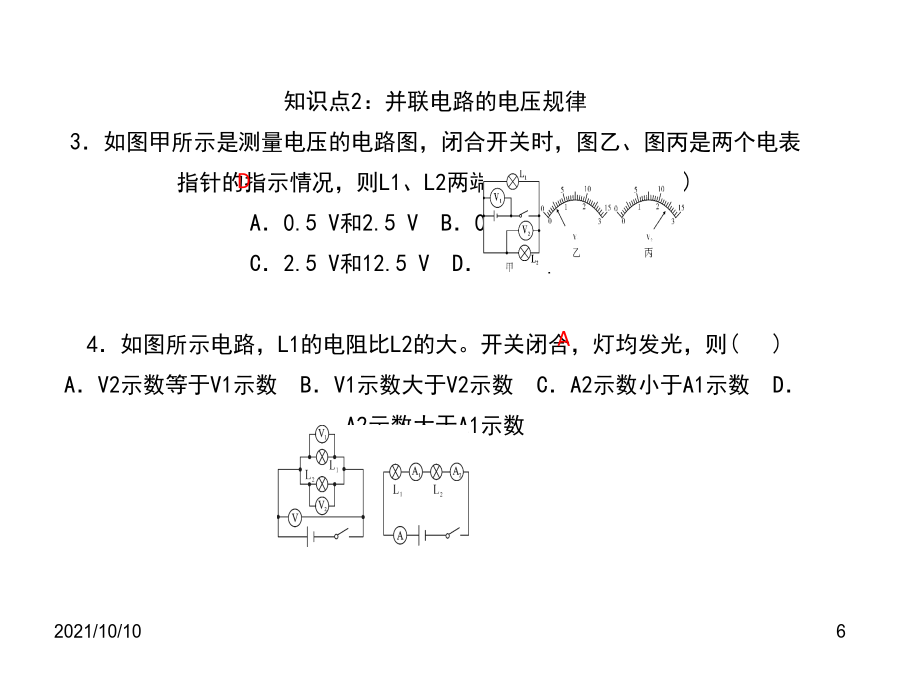

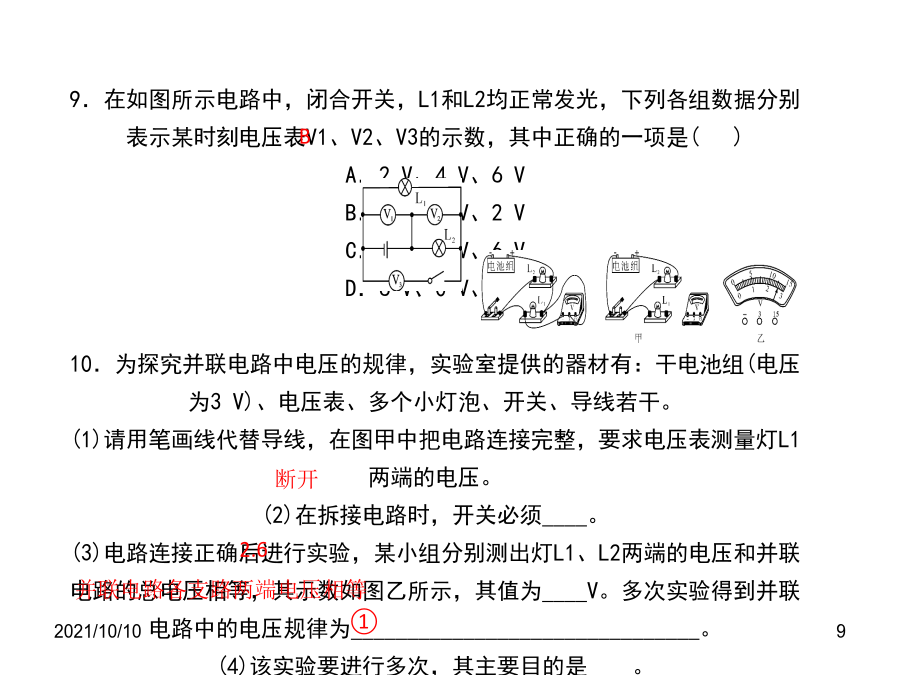

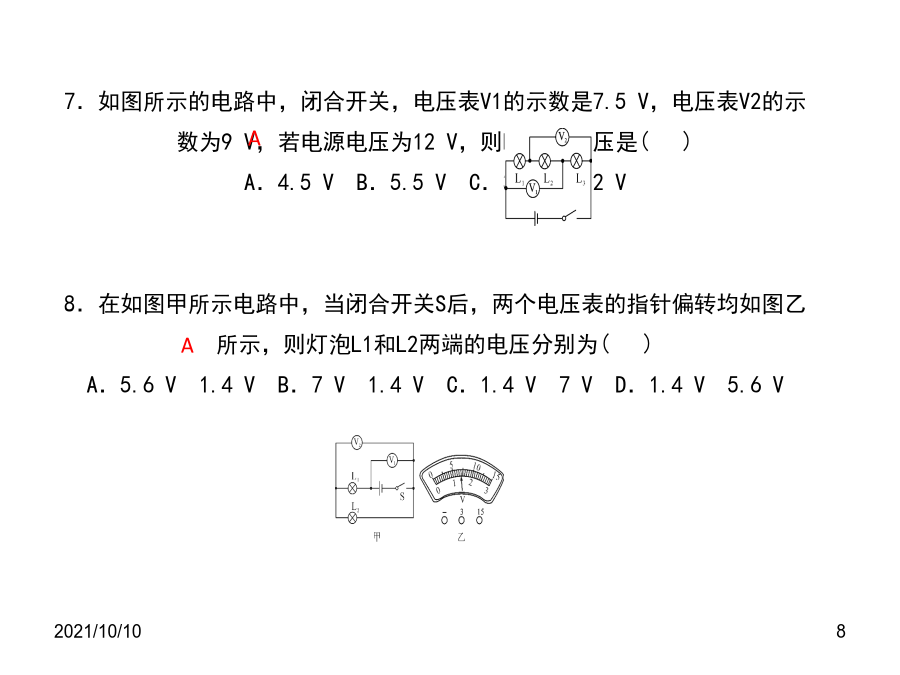

第十六章电压电阻2021/10/101．“在探究串联电路中电压的规律”实验中，所需器材除电源外，至少需要灯泡____个，____和________各1个，导线若干，连接电路时开关应处于____状态。2．实验表明：在串联电路中，总电压等于_____________________，关系式为______________。3．实验表明：在并联电路中，各支路两端电压____，关系式为_________________。4．实验表明：串联电池组两端的电压等于_______________________。2021/10/10知识点1：串联电路的电压规律1．小翔观察小手电筒的电源，由两节干电池串联组成，可知该手电筒工作电压是()A．0.3VB．1.5VC．3VD．4V2．(多选)如图所示，在“探究串联电路中电压的规律”时，小芳同学用电压表测出AB、BC、AC两端的电压分别为UAB＝3V，UBC＝3V，UAC＝6V，在表格中记录数据后，下一步应该做的是()A．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值知识点2：并联电路的电压规律3．如图甲所示是测量电压的电路图，闭合开关时，图乙、图丙是两个电表指针的指示情况，则L1、L2两端的电压分别是()A．0.5V和2.5VB．0.5V和12.5VC．2.5V和12.5VD．2.5V和2.5V4．如图所示电路，L1的电阻比L2的大。开关闭合，灯均发光，则()A．V2示数等于V1示数B．V1示数大于V2示数C．A2示数小于A1示数D．A2示数大于A1示数2021/10/107．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是()A．4.5VB．5.5VC．3VD．2V8．在如图甲所示电路中，当闭合开关S后，两个电压表的指针偏转均如图乙所示，则灯泡L1和L2两端的电压分别为()A．5.6V1.4VB．7V1.4VC．1.4V7VD．1.4V5.6V9．在如图所示电路中，闭合开关，L1和L2均正常发光，下列各组数据分别表示某时刻电压表V1、V2、V3的示数，其中正确的一项是()A．2V、4V、6VB．6V、4V、2VC．6V、6V、6VD．6V、0V、6V10．为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡、开关、导线若干。(1)请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。(2)在拆接电路时，开关必须____。(3)电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压相等，其示数如图乙所示，其值为____V。多次实验得到并联电路中的电压规律为_______________________________。(4)该实验要进行多次，其主要目的是____。2021/10/1012．(2017·扬州)在“探究串联电路电压的特点”活动中。(1)如图所示，连接电路时，至少需要____根导线；实验中应选择规格____(选填“相同”或“不同”)的小灯泡。(2)在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是_________(填出一种即可)。(3)小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？____，理由是_____________。(4)小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：___________________，改进方法是___________________________________。
