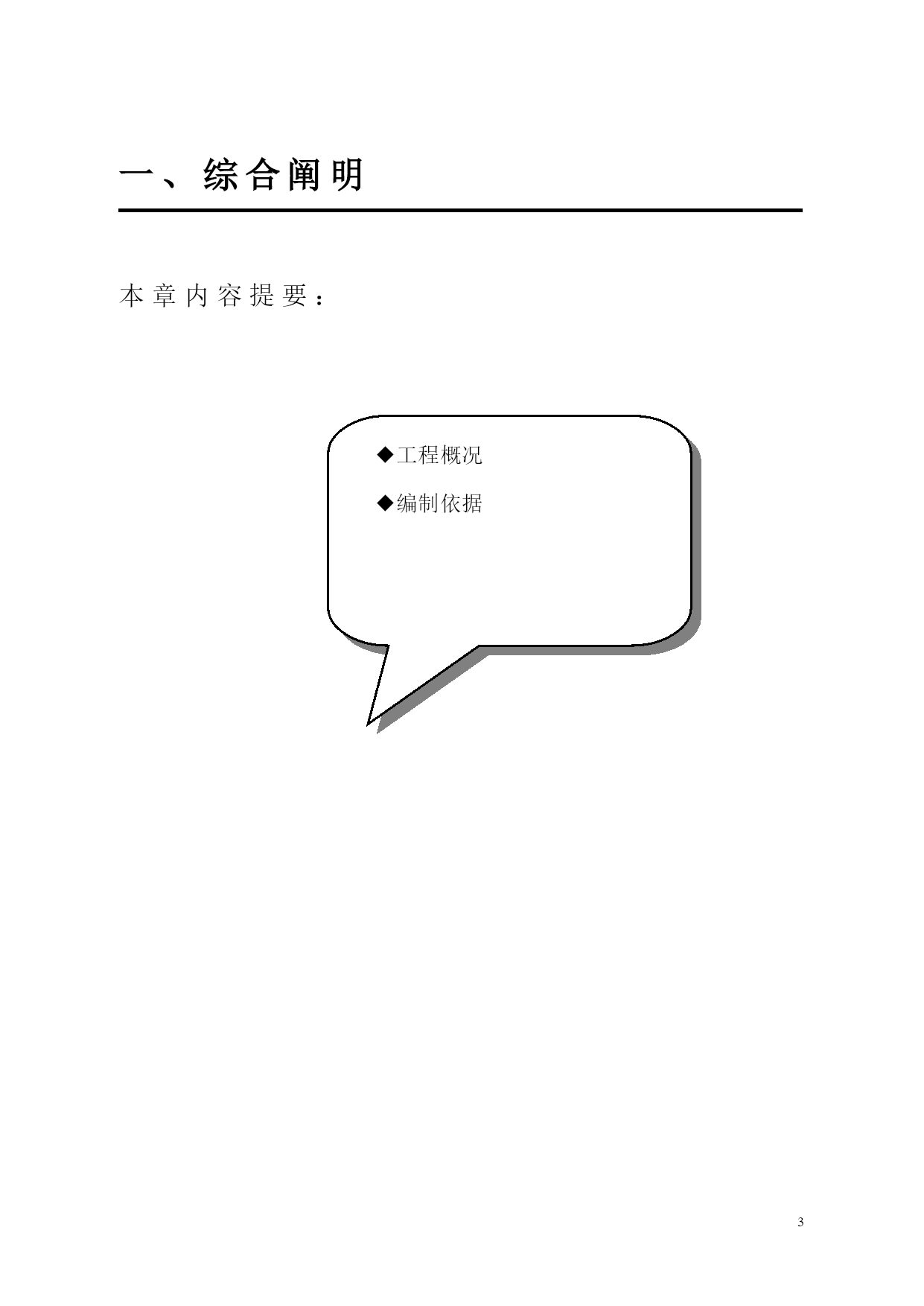

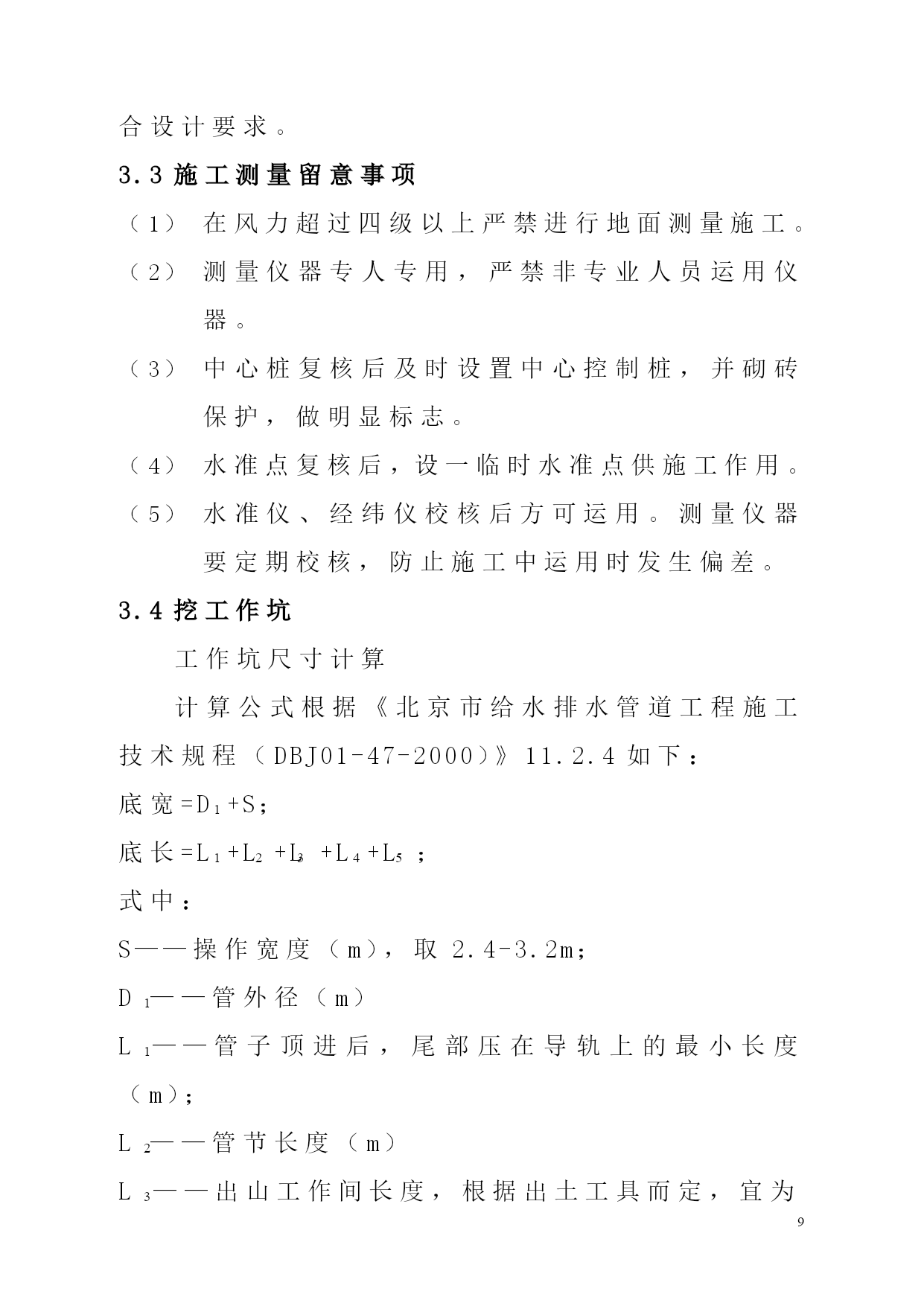

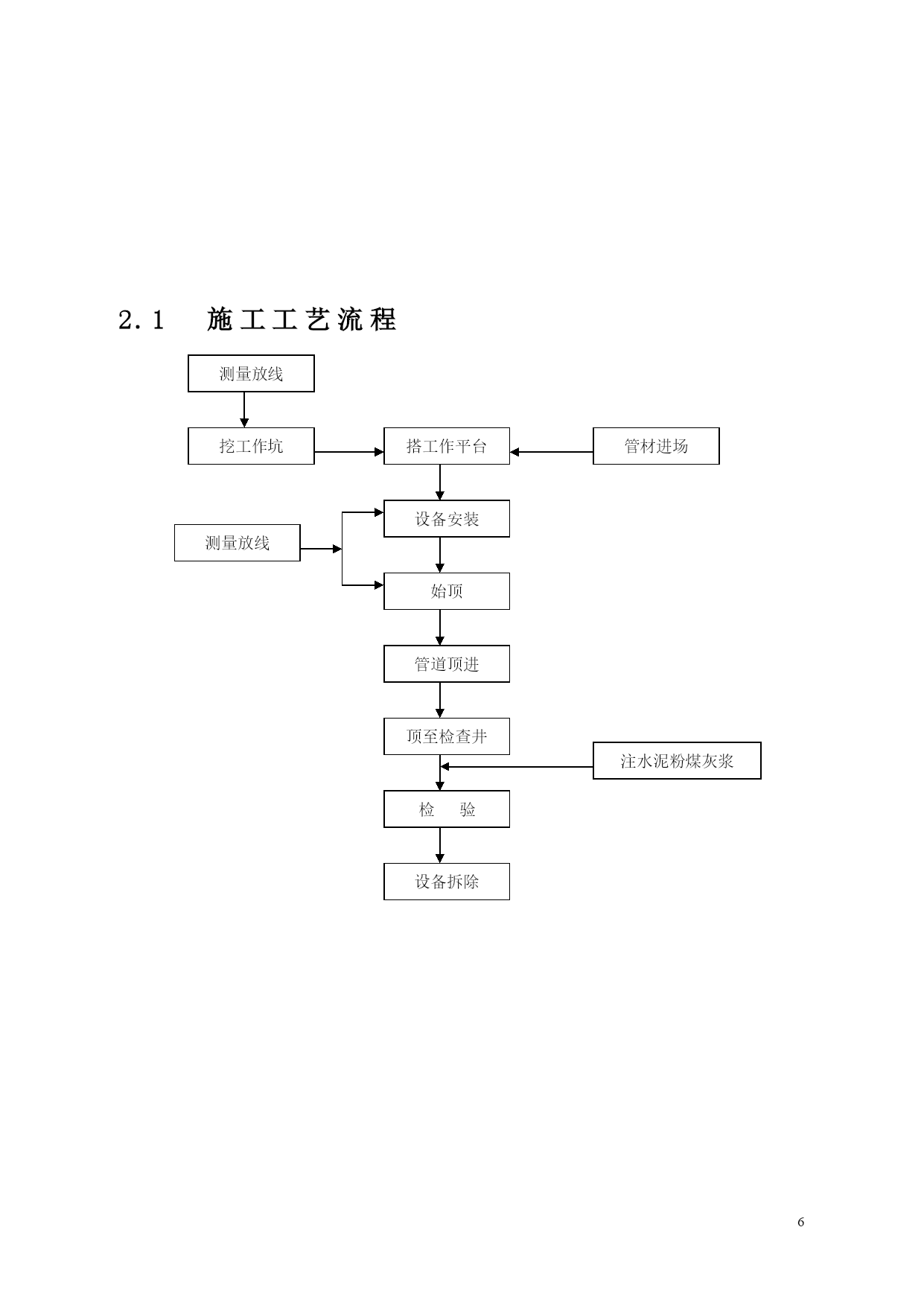

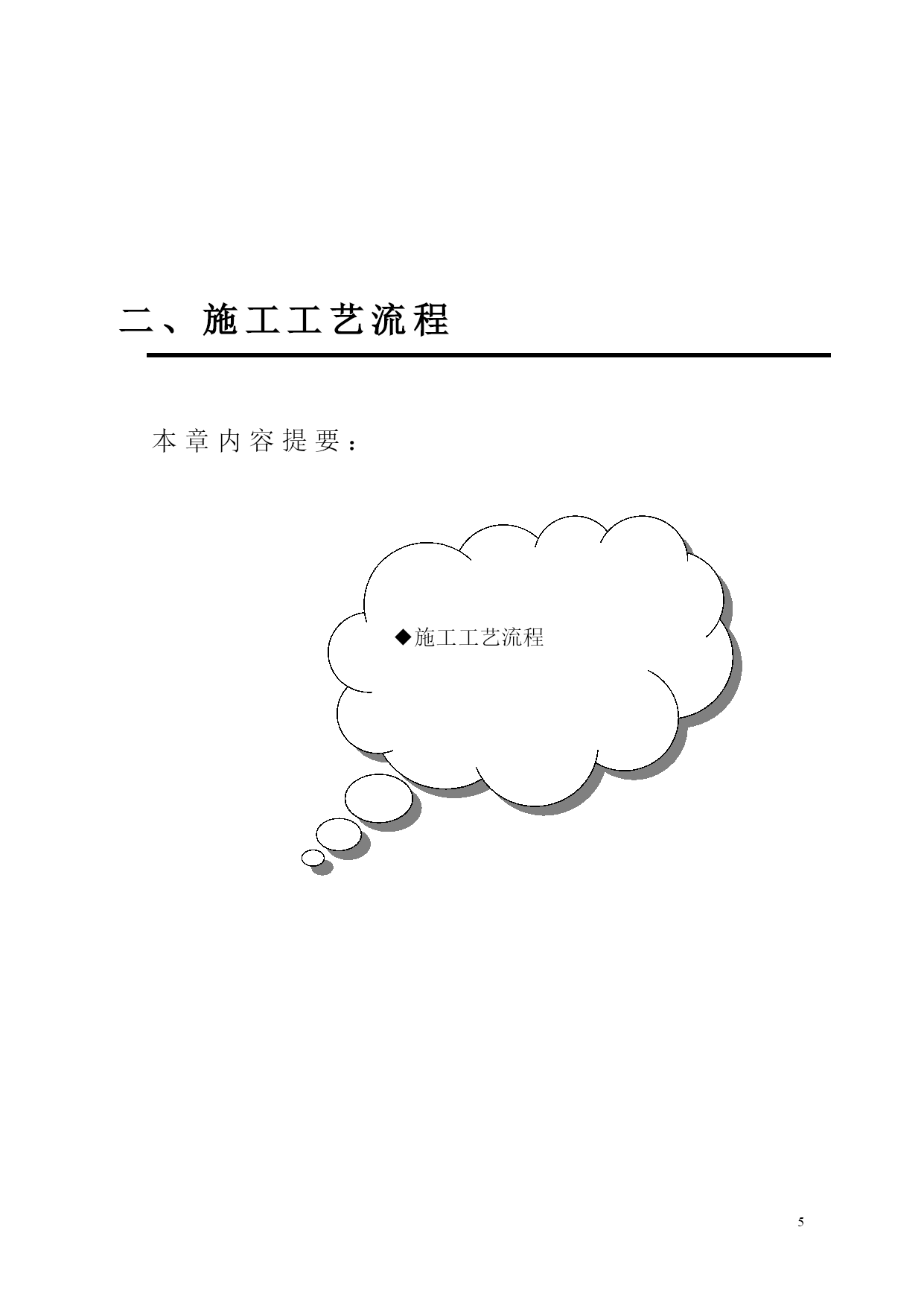

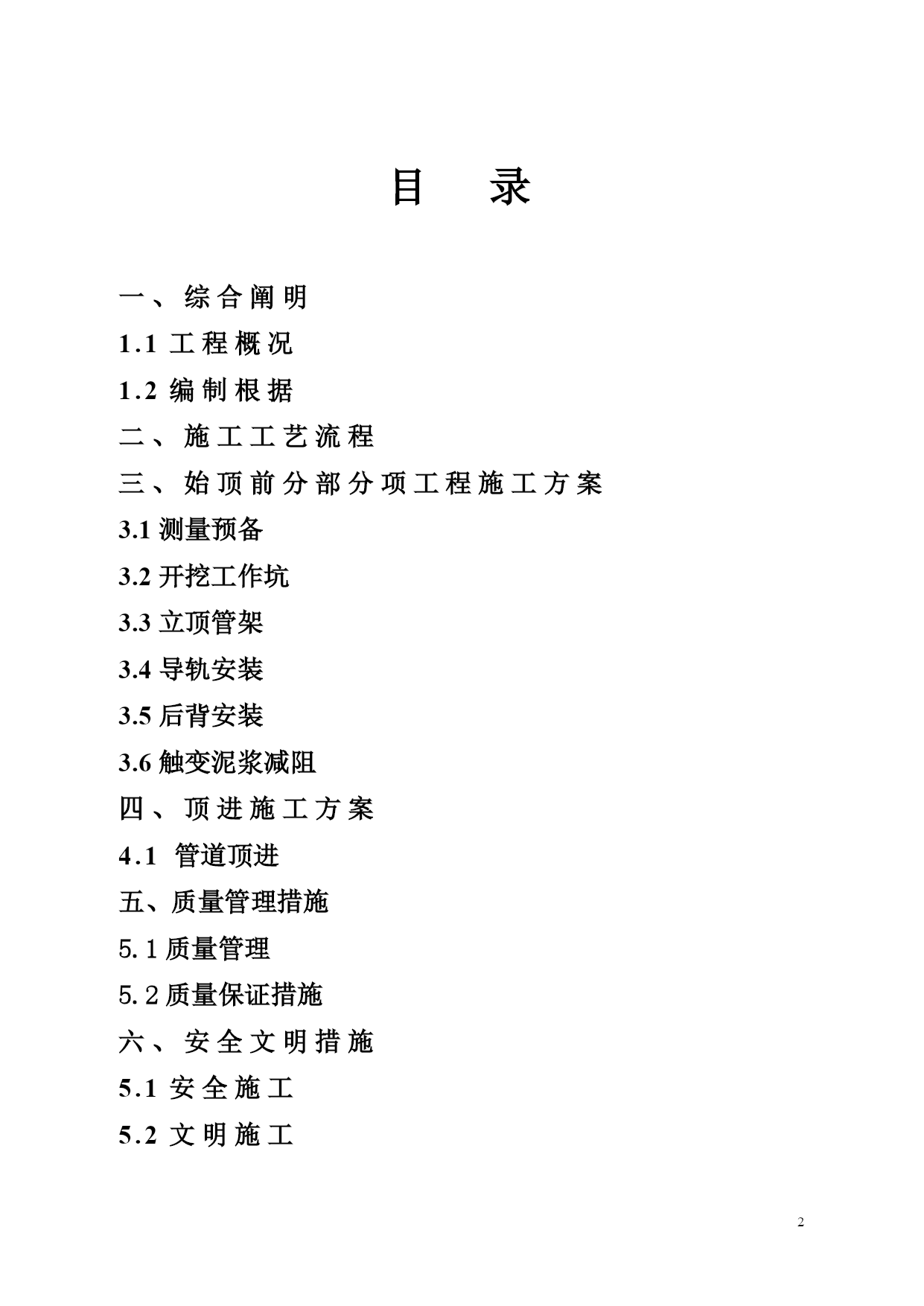

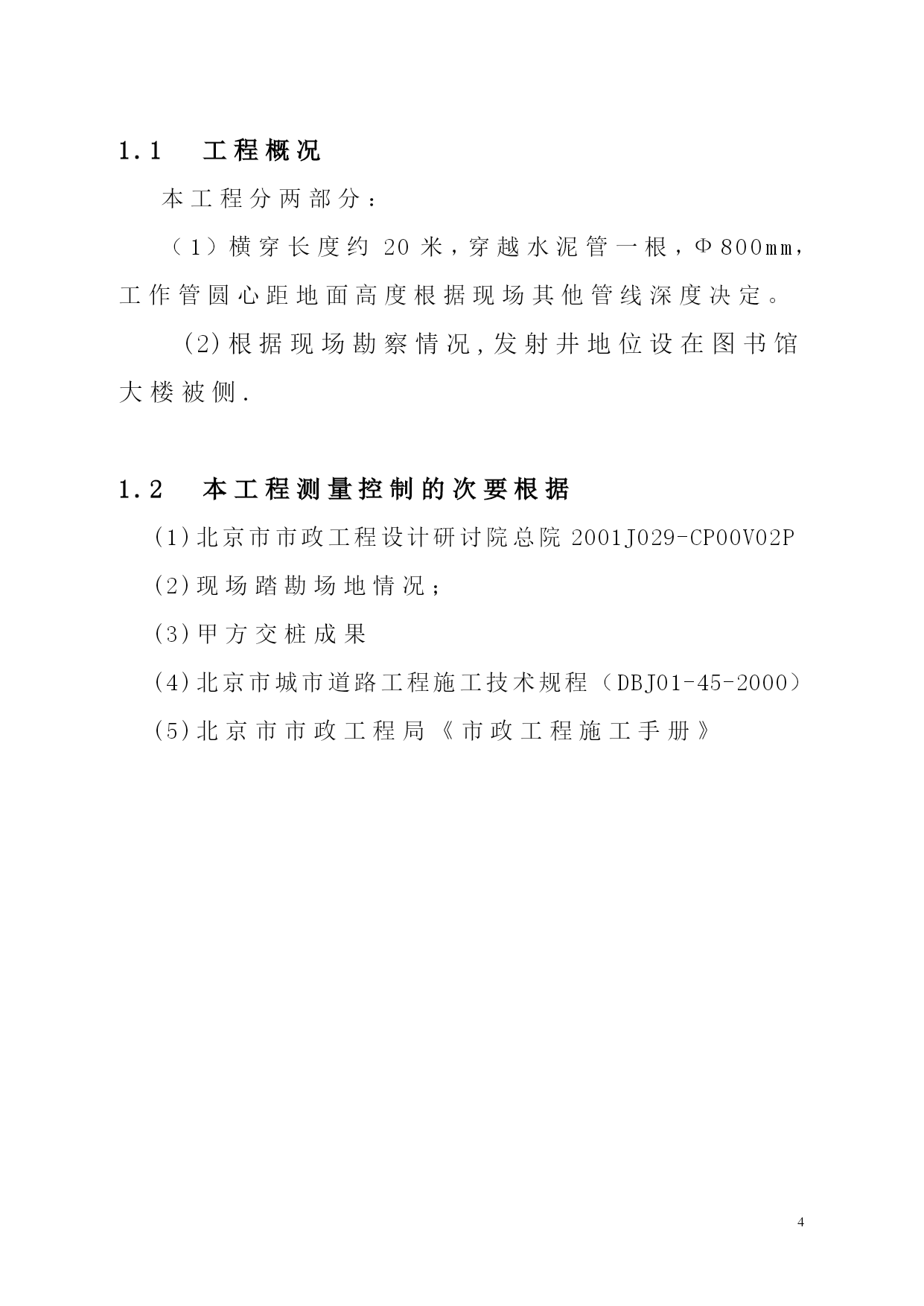

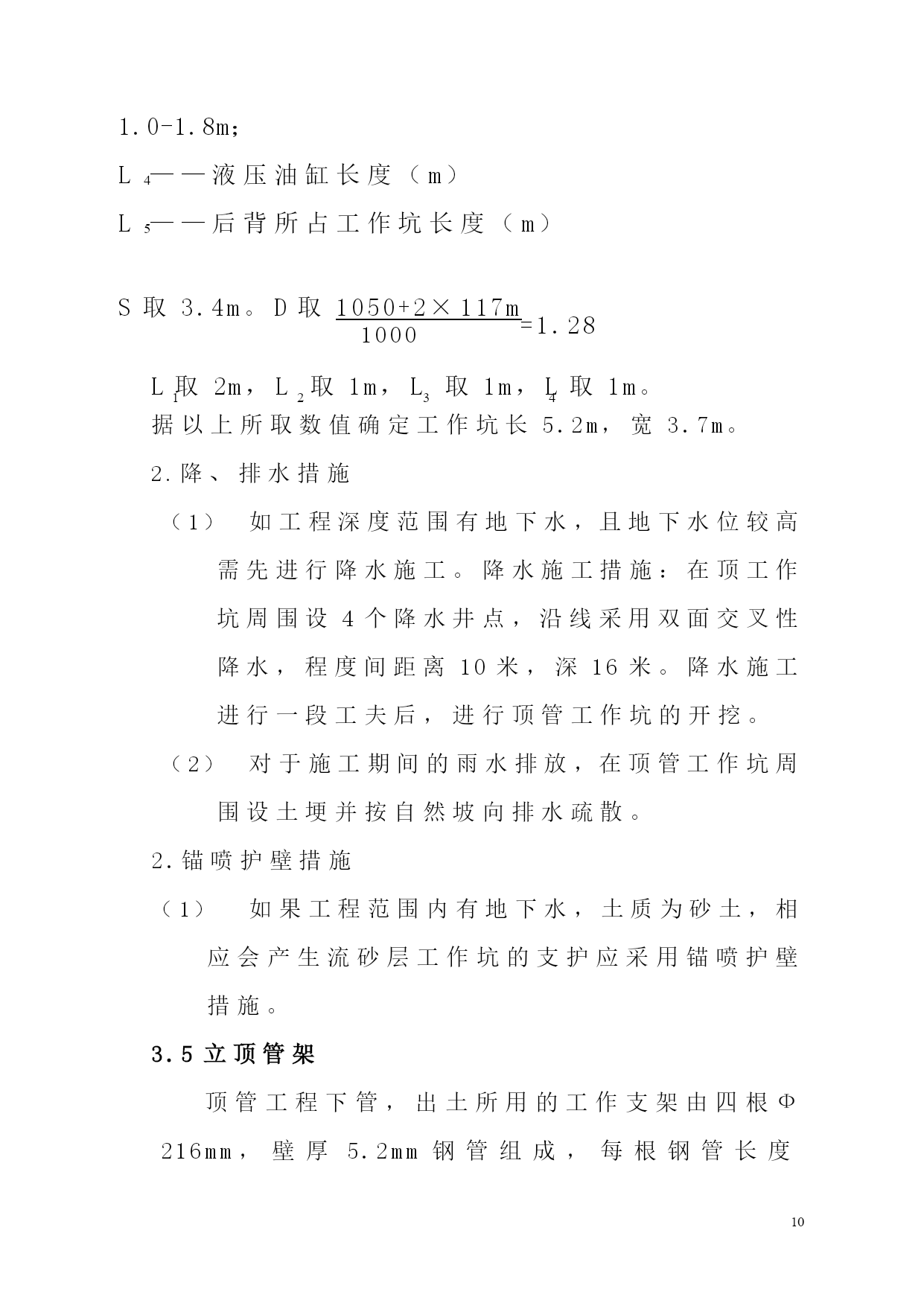

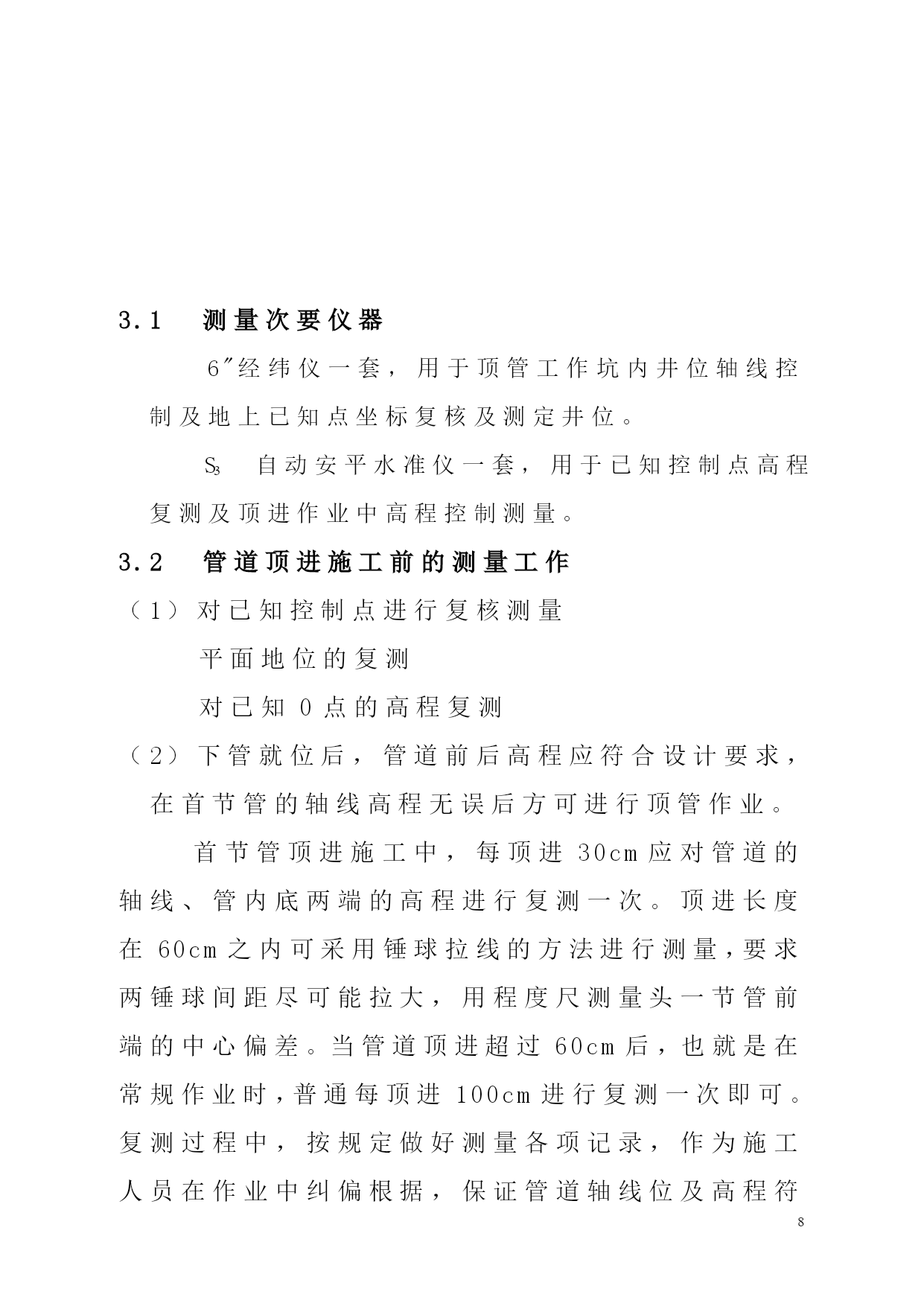

PAGEPAGE27XXXXXXX非开挖穿越工程施工方案施工单位：XXXX管道技术无量公司二OO八年六月四日目录一、综合阐明1.1工程概况1.2编制根据二、施工工艺流程三、始顶前分部分项工程施工方案3.1测量预备3.2开挖工作坑3.3立顶管架3.4导轨安装3.5后背安装3.6触变泥浆减阻四、顶进施工方案4.1管道顶进五、质量管理措施5.1质量管理5.2质量保证措施六、安全文明措施5.1安全施工5.2文明施工一、综合阐明本章内容提要：◆工程概况◆编制依据1.1工程概况本工程分两部分：（1）横穿长度约20米，穿越水泥管一根，Ф800mm，工作管圆心距地面高度根据现场其他管线深度决定。(2)根据现场勘察情况,发射井地位设在图书馆大楼被侧.1.2本工程测量控制的次要根据(1)北京市市政工程设计研讨院总院2001J029-CP00V02P(2)现场踏勘场地情况；(3)甲方交桩成果(4)北京市城市道路工程施工技术规程（DBJ01-45-2000）(5)北京市市政工程局《市政工程施工手册》二、施工工艺流程本章内容提要：◆施工工艺流程2.1施工工艺流程测量放线管材进场挖工作坑搭工作平台测量放线设备安装始顶管道顶进顶至检查井注水泥粉煤灰浆检验设备拆除三、始顶前分部分项工程施工方案本章内容提要：◆测量准备◆开挖工作坑◆立顶管架◆导轨安装◆后背安装◆触变泥浆减阻3.1测量次要仪器6"经纬仪一套，用于顶管工作坑内井位轴线控制及地上已知点坐标复核及测定井位。3S自动安平水准仪一套，用于已知控制点高程复测及顶进作业中高程控制测量。3.2管道顶进施工前的测量工作（1）对已知控制点进行复核测量平面地位的复测对已知0点的高程复测（2）下管就位后，管道前后高程应符合设计要求，在首节管的轴线高程无误后方可进行顶管作业。首节管顶进施工中，每顶进30cm应对管道的轴线、管内底两端的高程进行复测一次。顶进长度在60cm之内可采用锤球拉线的方法进行测量，要求两锤球间距尽可能拉大，用程度尺测量头一节管前端的中心偏差。当管道顶进超过60cm后，也就是在常规作业时，普通每顶进100cm进行复测一次即可。复测过程中，按规定做好测量各项记录，作为施工人员在作业中纠偏根据，保证管道轴线位及高程符合设计要求。3.3施工测量留意事项在风力超过四级以上严禁进行地面测量施工。测量仪器专人专用，严禁非专业人员运用仪器。中心桩复核后及时设置中心控制桩，并砌砖保护，做明显标志。水准点复核后，设一临时水准点供施工作用。水准仪、经纬仪校核后方可运用。测量仪器要定期校核，防止施工中运用时发生偏差。3.4挖工作坑工作坑尺寸计算计算公式根据《北京市给水排水管道工程施工技术规程（DBJ01-47-2000）》11.2.4如下：1底宽=D+S；35421底长=L+L+L+L+L；式中：S——操作宽度（m），取2.4-3.2m；1D——管外径（m）1L——管子顶进后，尾部压在导轨上的最小长度（m）；2L——管节长度（m）3L——出山工作间长度，根据出土工具而定，宜为1.0-1.8m；4L——液压油缸长度（m）5L——后背所占工作坑长度（m）=1.28mS取3.4m。D取1050+2×117m10001234L取2m，L取1m，L取1m，L取1m。据以上所取数值确定工作坑长5.2m，宽3.7m。降、排水措施如工程深度范围有地下水，且地下水位较高需先进行降水施工。降水施工措施：在顶工作坑周围设4个降水井点，沿线采用双面交叉性降水，程度间距离10米，深16米。降水施工进行一段工夫后，进行顶管工作坑的开挖。对于施工期间的雨水排放，在顶管工作坑周围设土埂并按自然坡向排水疏散。2.锚喷护壁措施如果工程范围内有地下水，土质为砂土，相应会产生流砂层工作坑的支护应采用锚喷护壁措施。3.5立顶管架顶管工程下管，出土所用的工作支架由四根Ф216mm，壁厚5.2mm钢管组成，每根钢管长度L=9.8m，顶部用60-70mm圆钢连接，两端锁紧。工作支架底部由人工配合将四个支点地位找精确后立即在四脚外侧焊防滑挡托，在顶管工的指挥下，上横向拉杆。横向拉杆要齐全，
