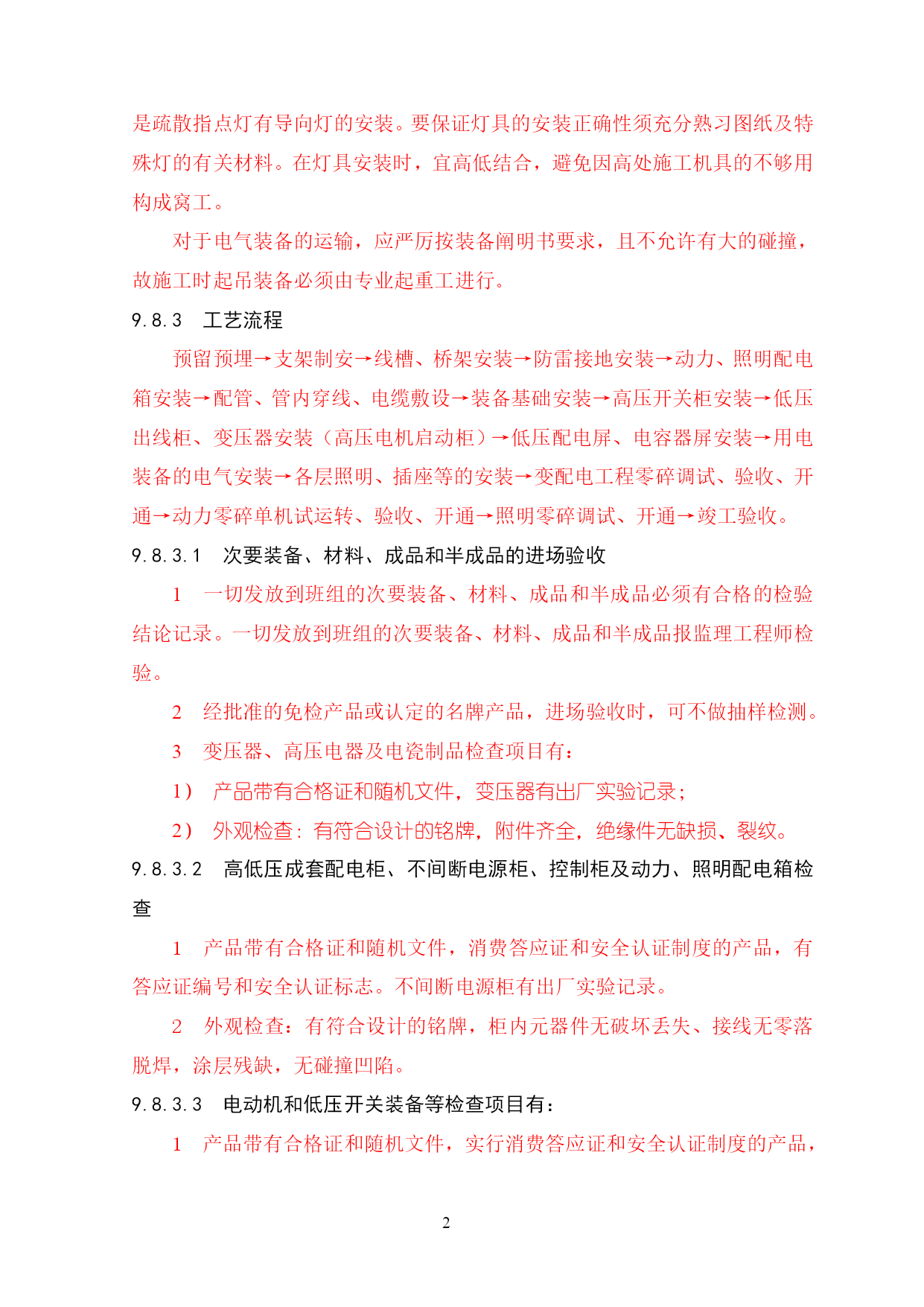

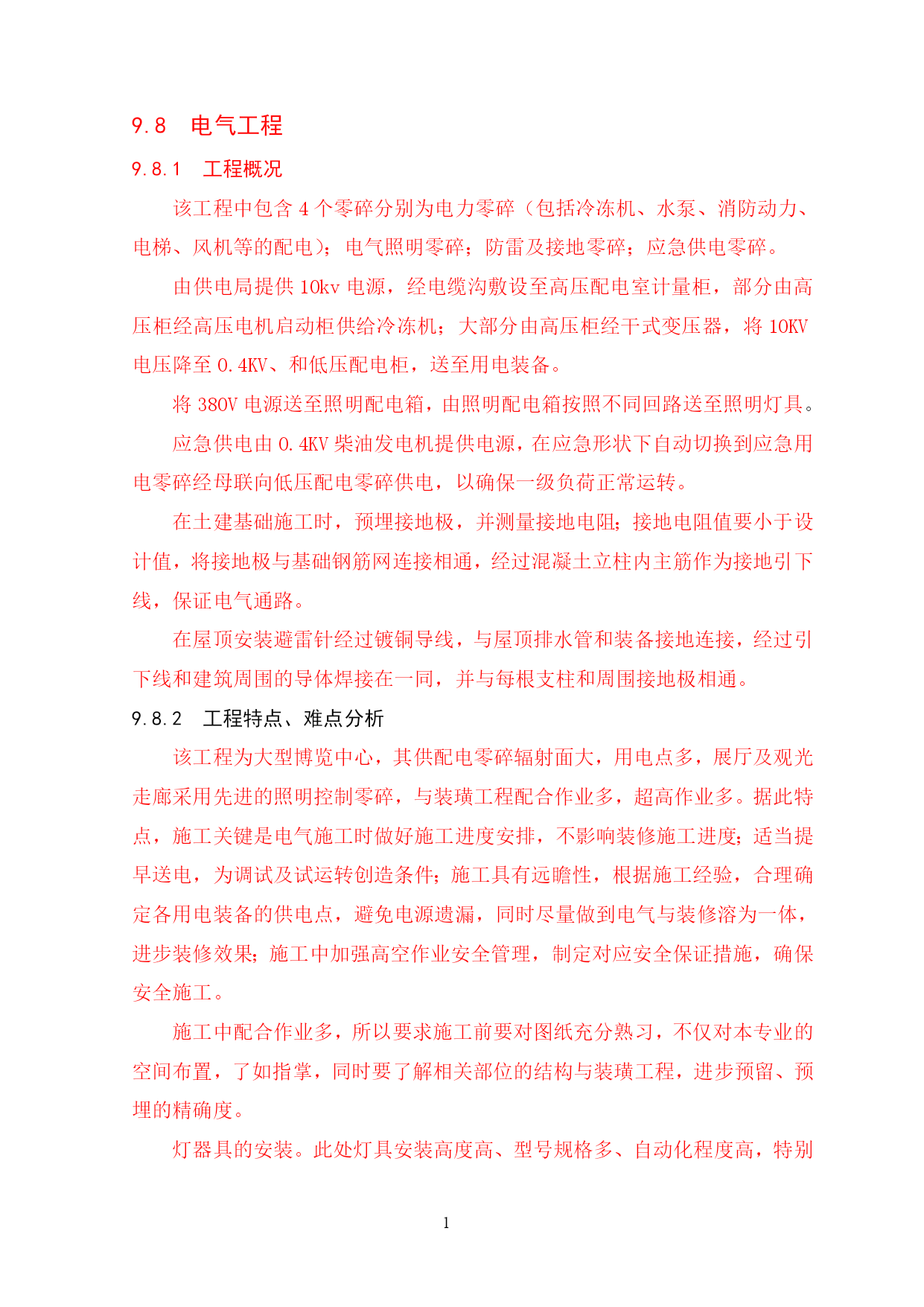

PAGEPAGE1029.8电气工程9.8.1工程概况该工程中包含4个零碎分别为电力零碎（包括冷冻机、水泵、消防动力、电梯、风机等的配电）；电气照明零碎；防雷及接地零碎；应急供电零碎。由供电局提供10kv电源，经电缆沟敷设至高压配电室计量柜，部分由高压柜经高压电机启动柜供给冷冻机；大部分由高压柜经干式变压器，将10KV电压降至0.4KV、和低压配电柜，送至用电装备。将380V电源送至照明配电箱，由照明配电箱按照不同回路送至照明灯具。应急供电由0.4KV柴油发电机提供电源，在应急形状下自动切换到应急用电零碎经母联向低压配电零碎供电，以确保一级负荷正常运转。在土建基础施工时，预埋接地极，并测量接地电阻；接地电阻值要小于设计值，将接地极与基础钢筋网连接相通，经过混凝土立柱内主筋作为接地引下线，保证电气通路。在屋顶安装避雷针经过镀铜导线，与屋顶排水管和装备接地连接，经过引下线和建筑周围的导体焊接在一同，并与每根支柱和周围接地极相通。9.8.2工程特点、难点分析该工程为大型博览中心，其供配电零碎辐射面大，用电点多，展厅及观光走廊采用先进的照明控制零碎，与装璜工程配合作业多，超高作业多。据此特点，施工关键是电气施工时做好施工进度安排，不影响装修施工进度；适当提早送电，为调试及试运转创造条件；施工具有远瞻性，根据施工经验，合理确定各用电装备的供电点，避免电源遗漏，同时尽量做到电气与装修溶为一体，进步装修效果；施工中加强高空作业安全管理，制定对应安全保证措施，确保安全施工。施工中配合作业多，所以要求施工前要对图纸充分熟习，不仅对本专业的空间布置，了如指掌，同时要了解相关部位的结构与装璜工程，进步预留、预埋的精确度。灯器具的安装。此处灯具安装高度高、型号规格多、自动化程度高，特别是疏散指点灯有导向灯的安装。要保证灯具的安装正确性须充分熟习图纸及特殊灯的有关材料。在灯具安装时，宜高低结合，避免因高处施工机具的不够用构成窝工。对于电气装备的运输，应严厉按装备阐明书要求，且不允许有大的碰撞，故施工时起吊装备必须由专业起重工进行。9.8.3工艺流程预留预埋→支架制安→线槽、桥架安装→防雷接地安装→动力、照明配电箱安装→配管、管内穿线、电缆敷设→装备基础安装→高压开关柜安装→低压出线柜、变压器安装（高压电机启动柜）→低压配电屏、电容器屏安装→用电装备的电气安装→各层照明、插座等的安装→变配电工程零碎调试、验收、开通→动力零碎单机试运转、验收、开通→照明零碎调试、开通→竣工验收。9.8.3.1次要装备、材料、成品和半成品的进场验收1一切发放到班组的次要装备、材料、成品和半成品必须有合格的检验结论记录。一切发放到班组的次要装备、材料、成品和半成品报监理工程师检验。2经批准的免检产品或认定的名牌产品，进场验收时，可不做抽样检测。3变压器、高压电器及电瓷制品检查项目有：1）产品带有合格证和随机文件，变压器有出厂实验记录；2）外观检查：有符合设计的铭牌，附件齐全，绝缘件无缺损、裂纹。9.8.3.2高低压成套配电柜、不间断电源柜、控制柜及动力、照明配电箱检查1产品带有合格证和随机文件，消费答应证和安全认证制度的产品，有答应证编号和安全认证标志。不间断电源柜有出厂实验记录。2外观检查：有符合设计的铭牌，柜内元器件无破坏丢失、接线无零落脱焊，涂层残缺，无碰撞凹陷。9.8.3.3电动机和低压开关装备等检查项目有：1产品带有合格证和随机文件，实行消费答应证和安全认证制度的产品，有答应证编号和安全认证标志。2外观检查：有符合设计的铭牌，附件齐全，电气接线端子残缺，装备器件无缺损，涂层残缺。9.8.3.4照明灯具及附件检查项目有：1检验合格证及随机文件；2灯具涂层残缺，无损伤，附件齐全。防爆灯具铭牌上有防爆标志和防爆合格证号，普通灯具有安全认证标志；3现场抽样检查成套灯具的绝缘电阻、内部接线等功能。灯具的绝缘电阻不小于2兆欧，内部接线为铜芯绝缘电线，芯线截面积不小于0.5㎜2，橡胶或PVC绝缘电线的绝缘层厚度不小于0.6mm。9.8.3.5开关、插座、接线盒及其附件检查项目有：1查验合格证，防爆产品有防爆标志和防爆合格证号，实行安全认证制度的产品，有安全认证标志。2开关、插座的面板及接线盒盒体残缺、无碎裂、零件齐全。3功能检测：1）不同极性带电部件间的电气间隙和防爬电距离不小于3mm；2）绝缘电阻值不小于5兆欧；用自攻锁紧螺钉或自切螺钉安装的螺钉与软塑固定件旋合长度不小于8mm，软塑固定件在经受10次拧紧加入实验后，无松动或掉渣，螺钉及螺纹无破坏景象，金属间相旋合的螺钉螺母，拧紧后完全加入，反复5次仍能正常运用。4对开关、插座、接线盒及其面板等塑料绝缘材料阻燃功能有异议时，按批抽样送
