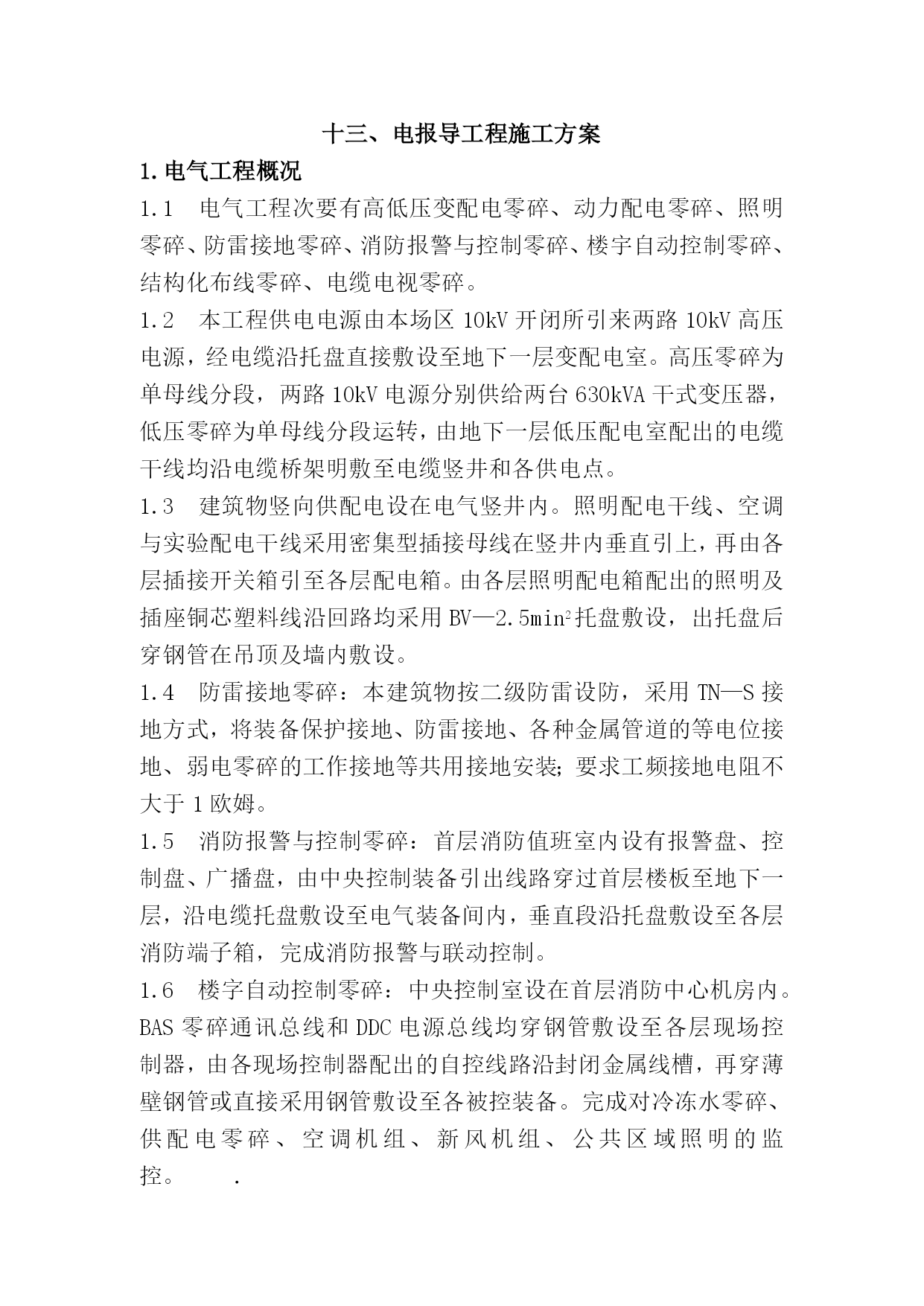

十三、电报导工程施工方案1.电气工程概况1.1电气工程次要有高低压变配电零碎、动力配电零碎、照明零碎、防雷接地零碎、消防报警与控制零碎、楼宇自动控制零碎、结构化布线零碎、电缆电视零碎。1.2本工程供电电源由本场区10kV开闭所引来两路10kV高压电源，经电缆沿托盘直接敷设至地下一层变配电室。高压零碎为单母线分段，两路10kV电源分别供给两台630kVA干式变压器，低压零碎为单母线分段运转，由地下一层低压配电室配出的电缆干线均沿电缆桥架明敷至电缆竖井和各供电点。1.3建筑物竖向供配电设在电气竖井内。照明配电干线、空调与实验配电干线采用密集型插接母线在竖井内垂直引上，再由各层插接开关箱引至各层配电箱。由各层照明配电箱配出的照明及插座铜芯塑料线沿回路均采用BV—2.5min2托盘敷设，出托盘后穿钢管在吊顶及墙内敷设。1.4防雷接地零碎：本建筑物按二级防雷设防，采用TN—S接地方式，将装备保护接地、防雷接地、各种金属管道的等电位接地、弱电零碎的工作接地等共用接地安装；要求工频接地电阻不大于1欧姆。1.5消防报警与控制零碎：首层消防值班室内设有报警盘、控制盘、广播盘，由中央控制装备引出线路穿过首层楼板至地下一层，沿电缆托盘敷设至电气装备间内，垂直段沿托盘敷设至各层消防端子箱，完成消防报警与联动控制。1.6楼字自动控制零碎：中央控制室设在首层消防中心机房内。BAS零碎通讯总线和DDC电源总线均穿钢管敷设至各层现场控制器，由各现场控制器配出的自控线路沿封闭金属线槽，再穿薄壁钢管或直接采用钢管敷设至各被控装备。完成对冷冻水零碎、供配电零碎、空调机组、新风机组、公共区域照明的监控。．1.7结构化布线零碎：由首层装备向综合布线主配线柜敷设出的干线均采用封闭金属桥架敷设，程度配线用封闭金属桥架在吊顶内敷设再穿薄壁钢管引至各处信息插座，本零碎仅考虑电话通讯零碎和计算机网络零碎的综合布线需求。1.8电缆电视零碎：本零碎为有线电视传输分配零碎，不单设接收天线和独立前端部分。电视传输、分配干线在配电竖井内沿弱电线槽敷设，电视用户线穿中20薄壁钢管从弱电线槽引出，在吊顶、墙内暗设至用户插座。2.施工前预备工作2.1技术预备工作施工前技术人员必须详细审图，对照招标文件，提出成绩并在图纸会审时落实。然后要根据工程特点编制施工方案，并编排进度计划。根据施工方案提出材料计划，并向施工人员下达详细的技术交底。2.2现场预备工作施工道路、施工用水、临电和场地由大包方一致规划，消费、办公、库房等临时用房由大包方提供，现场设办公室、库房各一间。因本工程场地比较狭窄，所以现场施工技术人员、材料人员需与甲方和土建部门密切配合，做到材料随用随进。2.3人员预备工作施工人员上岗必须经过培训，掌握施工工艺、技术操作方法，考核合格后方可上岗，特殊工种必须持证上岗。2.4电气工程次要工程量计算，详见下表1表1电气工程次要工程量一览表序号项目工程量备注单位数量1配电柜安装台332配电箱安装台1513钢管敷设m279524管内穿线m923325防雷接地安装m28006电缆托盘敷设m19607插接母线安装m1748电缆敷设m26909灯具安装套369810开关、插座安装个17972.5电气工程次要机具预备，详见下表2表2电气工程次要机具计划表序号名称型号单位数量备注1电焊机B×300-1台32套丝机中号台13液压煨管机4#套14切割机400型台25台钻Ф13台16手枪钻Ф13把37冲击钻Ф12把28电锤38E把59机械开孔器套210液压开孔器套111兆欧表ZC-7块112钳型万用表MG36块113接地摇表ZC-8块12.6劳动力计划与安排，见表3表3电气工程过去力计划表序号工种数量备注1纯熟电工152普通电工103焊工84普工12总计452.7电气工程次要材料及装备计划2.7.1次要材料计划见表4表4电气工程次要材料计划表序号材料名称型号规格单位数量备注1镀锌钢管SC15m153002镀锌钢管SC20m119003镀锌钢管SC25m5004焊接钢管SC32m955焊接钢管SC40m436焊接钢管SC50m157焊接钢管SC70m548焊接钢管SC80m309焊接钢管SC100m1510普利卡管PLK32m5011镀锌扁钢40×4m200防雷接地12镀锌扁钢25×4m2000防雷接地13镀锌圆钢Ф10m350防雷接地14镀锌圆钢Ф12m250防雷接地15铜芯塑料绝缘线BV-1.51.5m680016铜芯塑料绝缘线BV-2.5m8120017铜芯塑料绝缘线BV-4m5018铜芯塑料绝缘线BV-10m3019铜芯塑料绝缘线BV-16m8020铜芯塑料绝缘线BV-25m60021铜芯塑料绝缘线BV-50m1222铜芯塑料绝缘线BV-95m6023铜芯
