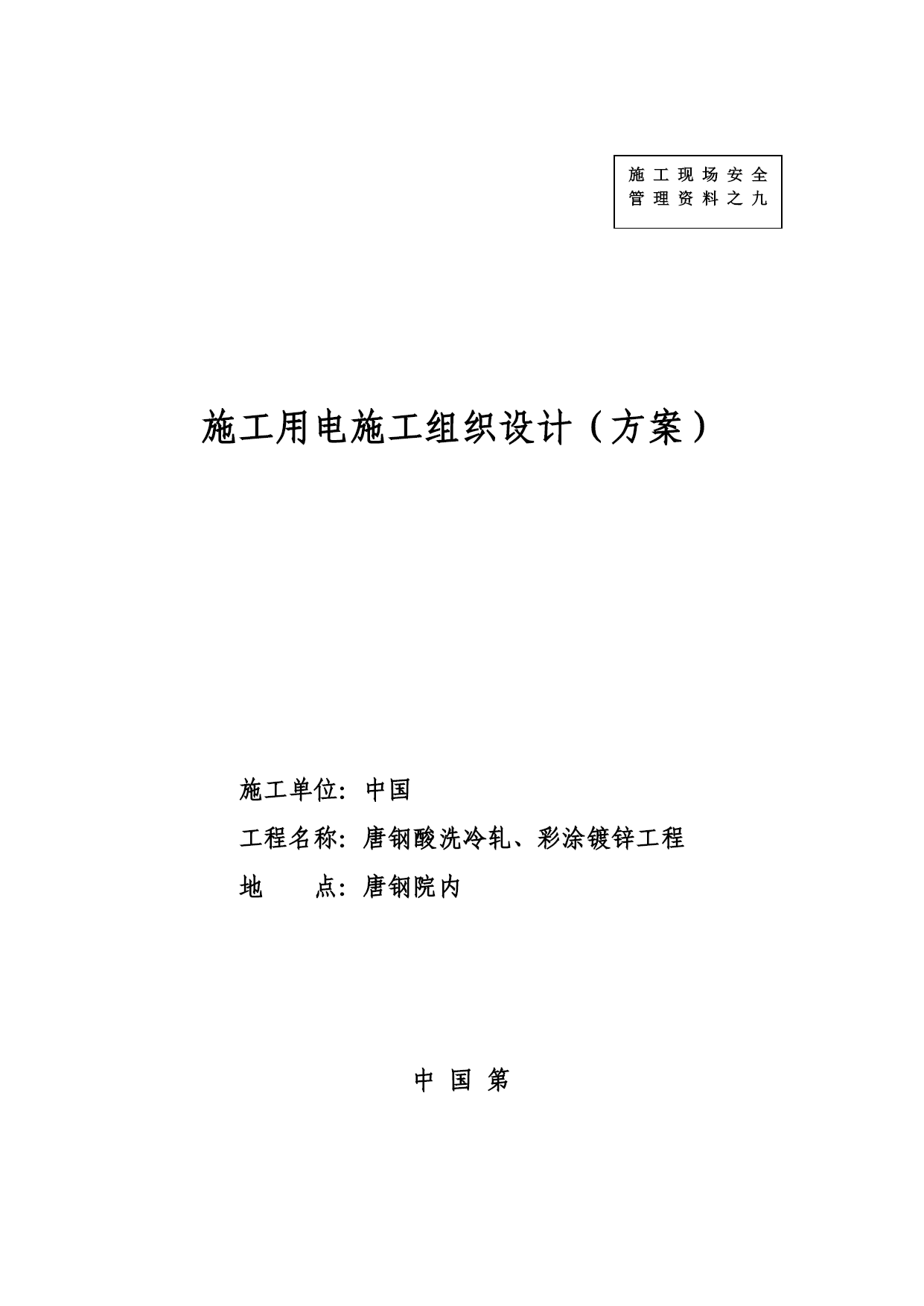

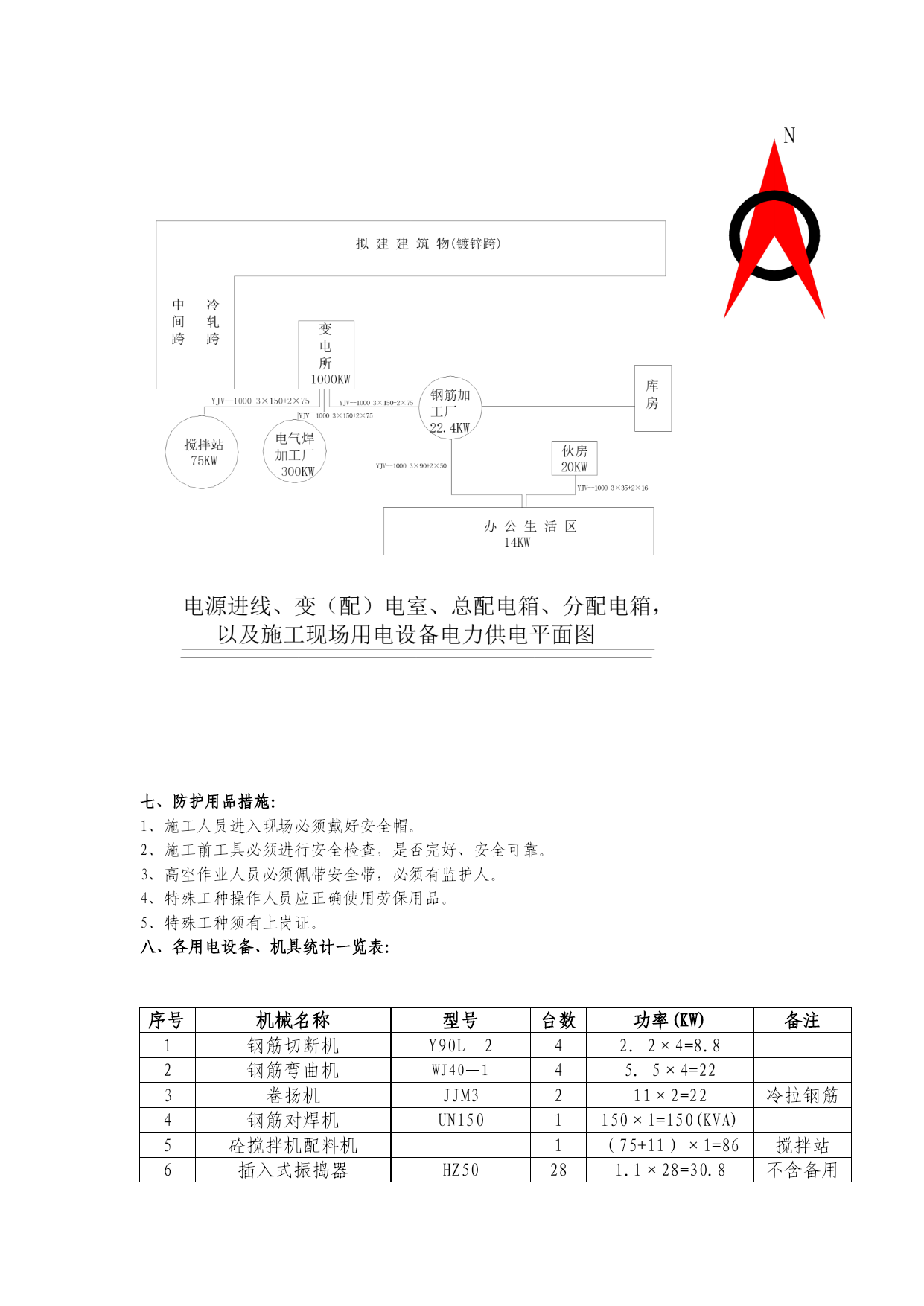

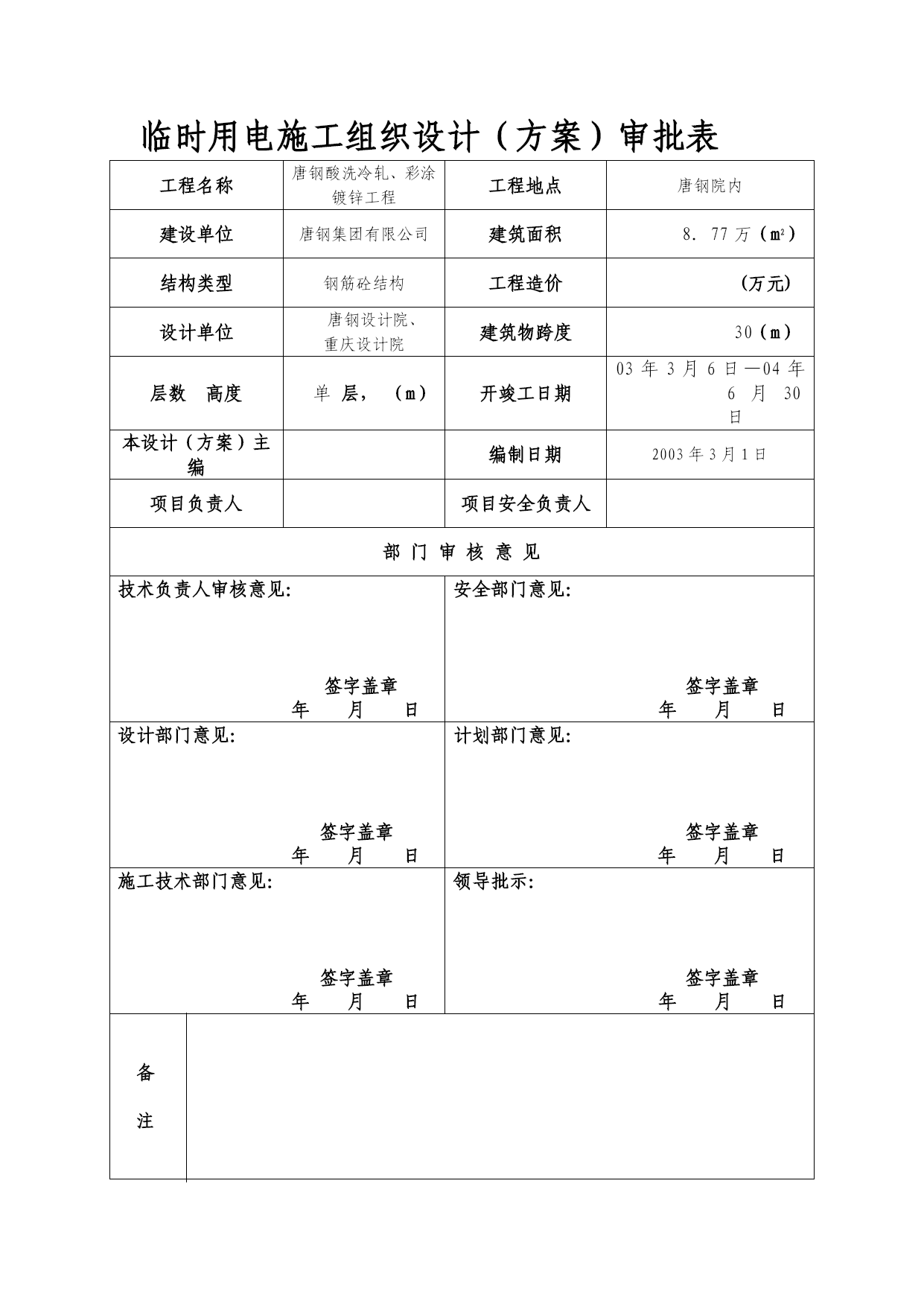

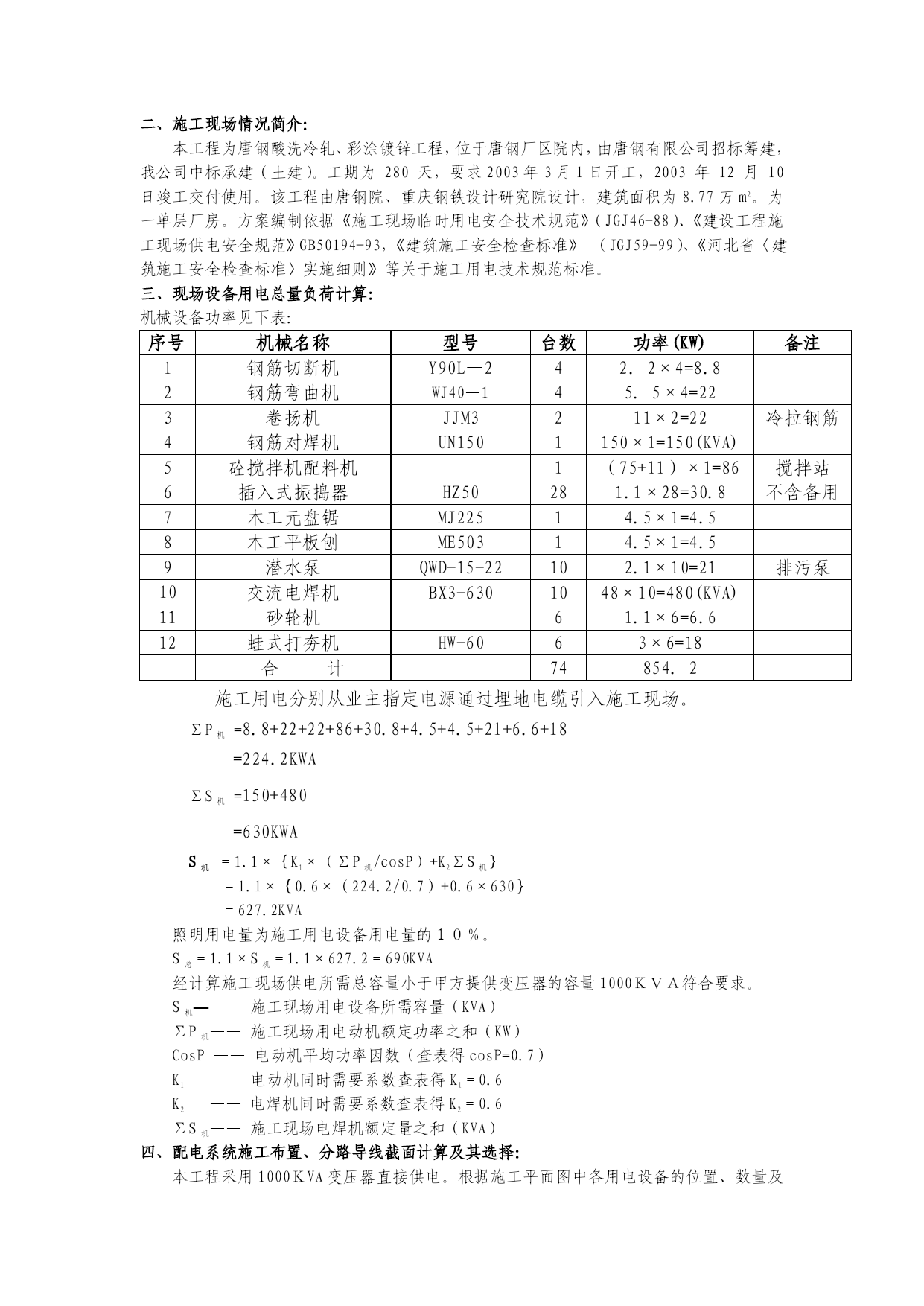

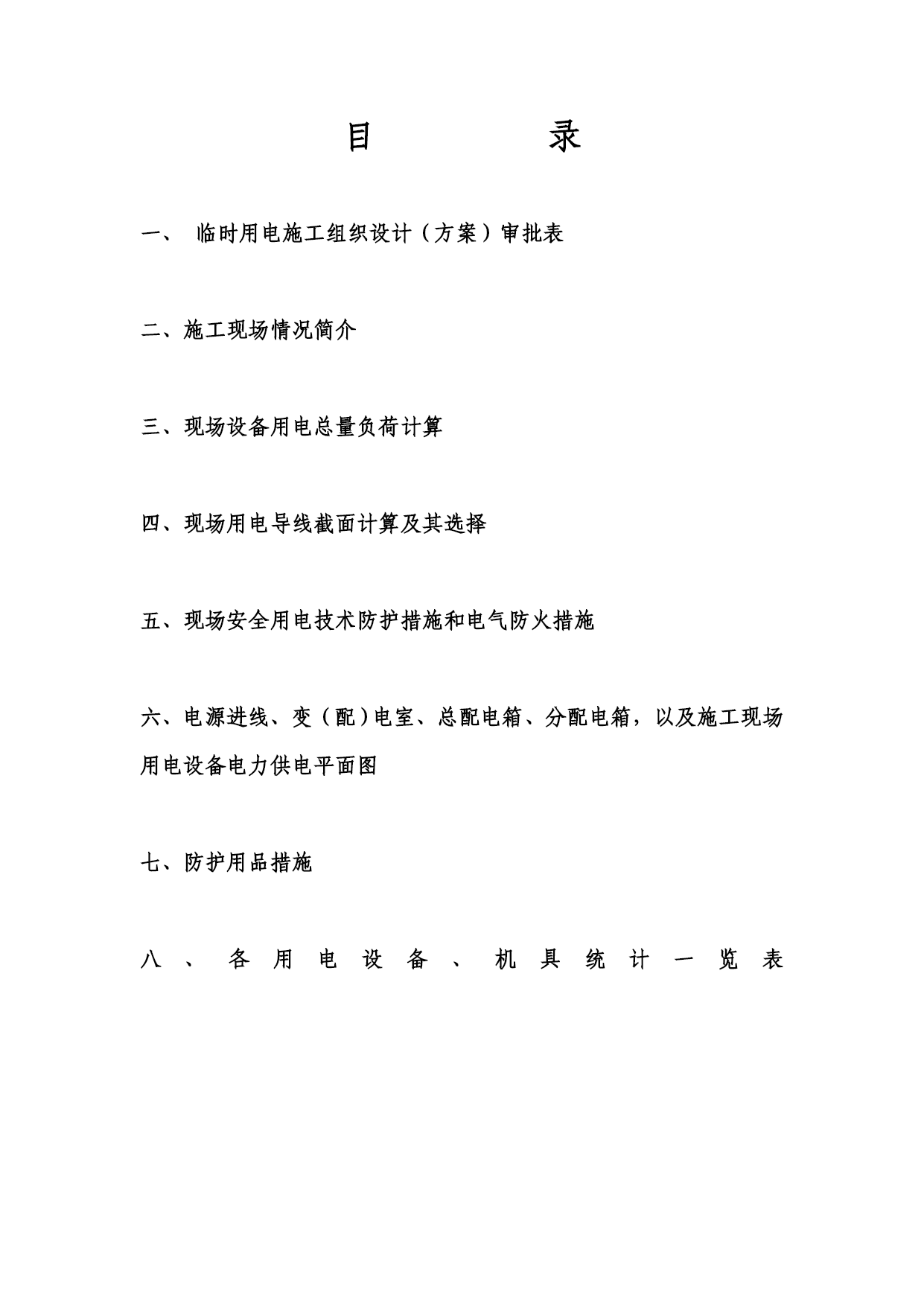

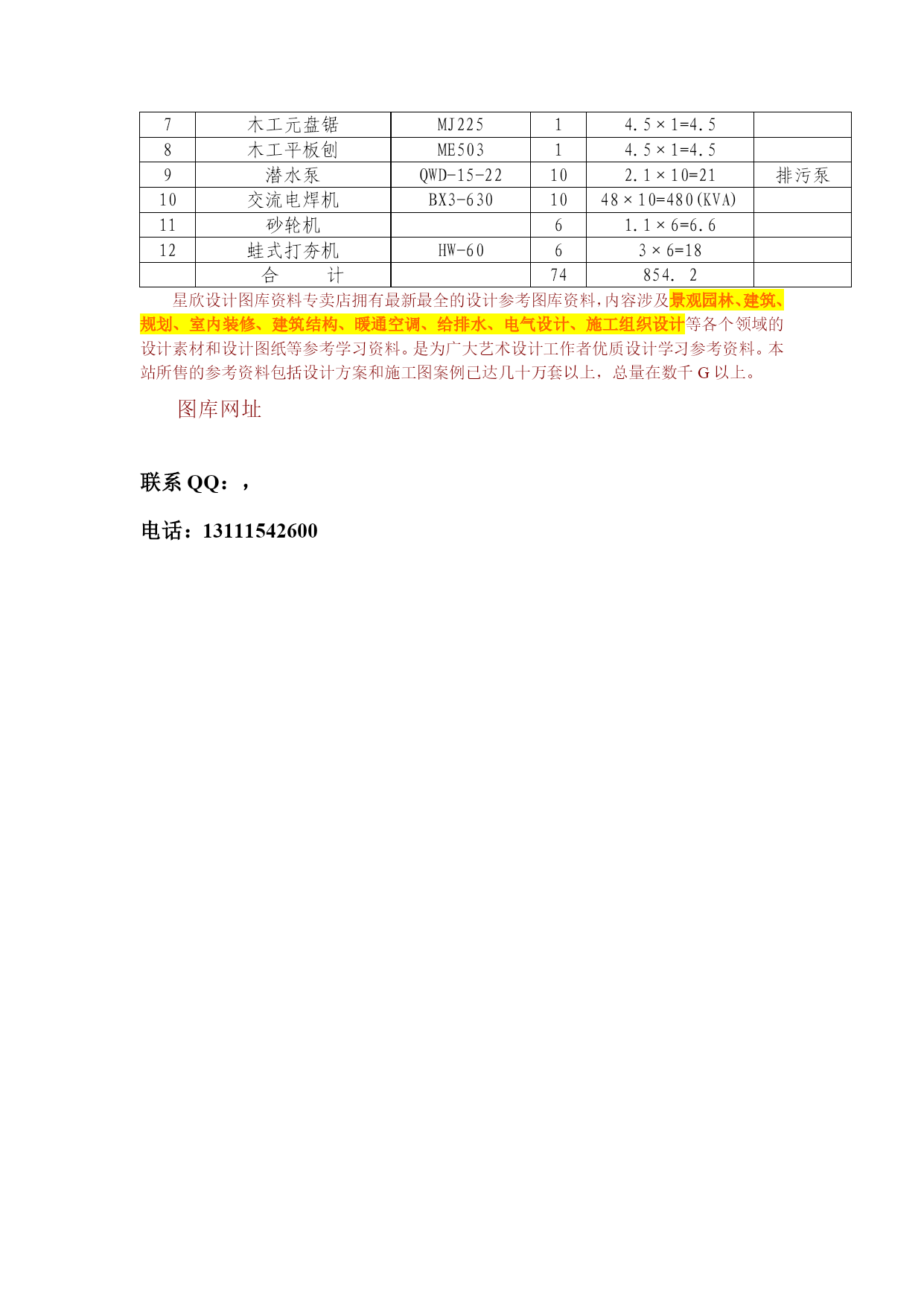

目录临时用电施工组织设计（方案）审批表二、施工现场情况简介三、现场设备用电总量负荷计算四、现场用电导线截面计算及其选择五、现场安全用电技术防护措施和电气防火措施六、电源进线、变（配）电室、总配电箱、分配电箱，以及施工现场用电设备电力供电平面图七、防护用品措施八、各用电设备、机具统计一览表临时用电施工组织设计（方案）审批表工程名称唐钢酸洗冷轧、彩涂镀锌工程工程地点唐钢院内建设单位唐钢集团有限公司建筑面积8．77万（m2）结构类型钢筋砼结构工程造价(万元)设计单位唐钢设计院、重庆设计院建筑物跨度30（m）层数高度单层，（m）开竣工日期03年3月6日—04年6月30日本设计（方案）主编编制日期2003年3月1日项目负责人项目安全负责人部门审核意见技术负责人审核意见：签字盖章年月日安全部门意见：签字盖章年月日设计部门意见：签字盖章年月日计划部门意见：签字盖章年月日施工技术部门意见：签字盖章年月日领导批示：签字盖章年月日备注施工现场安全管理资料之九施工用电施工组织设计（方案）施工单位：中国工程名称：唐钢酸洗冷轧、彩涂镀锌工程地点：唐钢院内中国第二、施工现场情况简介：本工程为唐钢酸洗冷轧、彩涂镀锌工程，位于唐钢厂区院内，由唐钢有限公司招标筹建，我公司中标承建（土建）。工期为280天，要求2003年3月1日开工，2003年12月10日竣工交付使用。该工程由唐钢院、重庆钢铁设计研究院设计，建筑面积为8.77万m2。为一单层厂房。方案编制依据《施工现场临时用电安全技术规范》（JGJ46-88）、《建设工程施工现场供电安全规范》GB50194-93，《建筑施工安全检查标准》（JGJ59-99）、《河北省〈建筑施工安全检查标准〉实施细则》等关于施工用电技术规范标准。三、现场设备用电总量负荷计算：机械设备功率见下表：序号机械名称型号台数功率(KW)备注1钢筋切断机Y90L—242．2×4=8.82钢筋弯曲机WJ40—145．5×4=223卷扬机JJM3211×2=22冷拉钢筋4钢筋对焊机UN1501150×1=150(KVA)5砼搅拌机配料机1（75+11）×1=86搅拌站6插入式振捣器HZ50281.1×28=30.8不含备用7木工元盘锯MJ22514.5×1=4.58木工平板刨ME50314.5×1=4.59潜水泵QWD-15-22102.1×10=21排污泵10交流电焊机BX3-6301048×10=480(KVA)11砂轮机61.1×6=6.612蛙式打夯机HW-6063×6=18合计74854．2施工用电分别从业主指定电源通过埋地电缆引入施工现场。ΣP机=8.8+22+22+86+30.8+4.5+4.5+21+6.6+18=224.2KWAΣS机=150+480=630KWAS机＝1.1×｛K1×（ΣP机/cosP）+K2ΣS机｝＝1.1×｛0.6×（224.2/0.7）+0.6×630｝＝627.2KVA照明用电量为施工用电设备用电量的１０％。S总＝1.1×S机＝1.1×627.2＝690KVA经计算施工现场供电所需总容量小于甲方提供变压器的容量1000ＫＶＡ符合要求。S机―——施工现场用电设备所需容量（KVA）ΣP机——施工现场用电动机额定功率之和（KW）CosP——电动机平均功率因数（查表得cosP=0.7）K1——电动机同时需要系数查表得K1＝0.6K2——电焊机同时需要系数查表得K2＝0.6ΣS机——施工现场电焊机额定量之和（KVA）四、配电系统施工布置、分路导线截面计算及其选择：本工程采用1000ＫVA变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采用放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采用放射式，以保证设备相互之间无干扰。施工现场共计分四路：1．第一路混凝土搅拌站。橡皮铜芯电缆由配电室架设到搅拌站二极配电箱。由二级电箱分6路分别（埋地）向木工加工车间、混凝土搅拌站供电。2．第二路钢筋加工车间。橡皮铜芯电缆由配电室架设到钢筋棚二极配电箱。由二极电箱分7路分别对弯曲、切断、卷扬和对焊机供电。3．第三路电焊加工车间。橡皮铜芯电缆由配电室架设到电焊加工车间二极配电箱，由二级箱分两路供电焊机三级开关箱。3路备用。4．第四路振捣电机及潜水泵。橡皮铜芯电缆由五路备用开关架设至主体施工现场，分别引到三极漏电开关箱供振捣电机用电。电器装置选择（１）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型，刀闸开关用
